BINDER Connector là gì? Đầu nối M12 Series 713 trong tự động hóa công nghiệp

• BINDER là thương hiệu đầu nối tròn công nghiệp (circular connector) đến từ Đức, thành lập năm 1960, chuyên cho cảm biến và tự động hóa.
• Series 713 là dòng M12 A-coded field-wireable phổ biến nhất, dùng cho sensor, encoder và PLC trong hệ thống factory automation.
• Sản phẩm đạt chuẩn IP67 (khi ghép đôi), tiếp điểm mạ vàng (Au) ở phiên bản cao cấp, dải nhiệt độ -40°C đến +85°C và nhiều kiểu đấu dây linh hoạt.
• Ứng dụng rộng rãi trong dây chuyền sản xuất, robot công nghiệp, xử lý nước, thực phẩm và máy CNC.

Trong môi trường nhà máy tự động hóa, đầu nối tín hiệu chất lượng cao quyết định độ ổn định của hệ thống cảm biến – PLC – thiết bị chấp hành. BINDER (Franz Binder GmbH & Co.), thương hiệu Đức thành lập năm 1960, là chuyên gia về circular connector công nghiệp, đặc biệt dòng M12 Series 713 A-coded – giải pháp field-wireable phổ biến nhất cho cảm biến và tự động hóa.

Series 713 nổi bật với cơ chế khóa ren M12 x 1, cấp bảo vệ IP67 (khi ghép đôi), khả năng lắp ráp tại chỗ mà không cần dụng cụ đặc biệt, và tuân thủ IEC 61076-2-101 cùng UL 2238. Sản phẩm phù hợp cho dây chuyền sản xuất, robot, xử lý nước, thực phẩm & đồ uống, máy CNC.

Bài viết dưới đây tổng hợp thông tin kỹ thuật đã được kiểm chứng về BINDER connector: phân loại sản phẩm, thông số kỹ thuật Series 713, ứng dụng thực tế theo ngành và các lưu ý lựa chọn theo tiêu chuẩn công nghiệp quốc tế.

1. BINDER Germany là hãng nào?

Franz Binder GmbH & Co. Elektrische Bauelemente KG là doanh nghiệp gia đình Đức, thành lập năm 1960 tại Neckarsulm (bang Baden-Württemberg). Hãng chuyên sản xuất đầu nối tròn cho công nghiệp, đặc biệt trong các lĩnh vực tự động hóa, y tế, đo lường và nông nghiệp.

2. Phân loại BINDER Connector – Các dòng sản phẩm chính

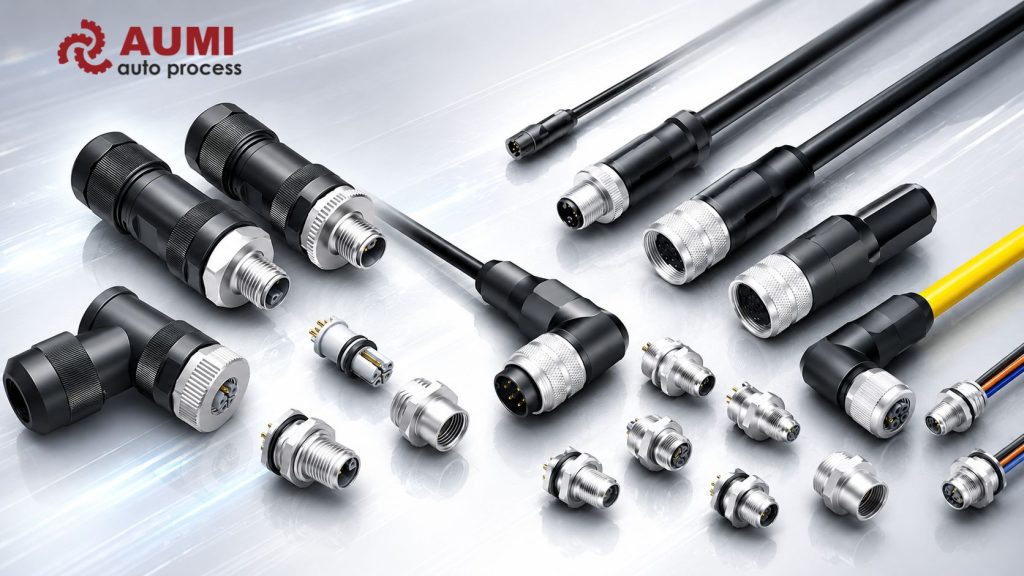

BINDER sản xuất nhiều dòng đầu nối với kích thước từ subminiature đến multi-pin power connector, phủ rộng từ tín hiệu cảm biến đến cấp nguồn công suất lớn. Dưới đây là phân loại các nhóm sản phẩm phổ biến theo ứng dụng.

2.1. Đầu nối cảm biến M12 (Sensor Connector M12)

M12 là chuẩn đầu nối phổ biến nhất trong công nghiệp tự động hóa, được chuẩn hóa theo IEC 61076-2-101. Cơ chế khóa ren M12 x 1mm đảm bảo kết nối chắc chắn, chịu rung động và đạt IP67 khi ghép đôi đúng lực vặn. BINDER cung cấp M12 trong nhiều kiểu mã hóa (coding) để phân biệt ứng dụng và ngăn ghép nối nhầm:

Nguồn: IEC 61076-2-101; binder-connector.com – M12 product catalog.

2.2. Đầu nối miniature và subminiature

Đây là các dòng đầu nối nhỏ gọn phù hợp cho thiết bị đo lường, y tế và máy phân tích. BINDER cung cấp nhiều dòng với ren M5, M8, M16, kiểu khóa snap-in, bayonet và push-pull; cấp bảo vệ từ IP40 đến IP68; số tiếp điểm từ 2 đến 24 pin.

2.3. Đầu nối nguồn (Power Connector)

Dùng để cấp nguồn dòng điện lớn hơn so với đầu nối tín hiệu thông thường. Danh mục bao gồm đầu nối M25 (kiểu vít), Bayonet IP40 (3–12 tiếp điểm, 5A–10A) và các dòng connector nguồn RD24, RD30. Phân khúc này phù hợp với hệ thống phân phối điện trong tủ điều khiển và truyền động động cơ công nghiệp.

2.4. Đầu nối van điện từ (Solenoid Valve Connector)

Tuân thủ chuẩn DIN EN 175301-803 (tiêu chuẩn quốc tế dành cho đầu nối van điện từ). BINDER cung cấp Series 210 (thiết kế kiểu A, dạng thấp và tiêu chuẩn, 2+PE và 3+PE tiếp điểm) và Series 220 (thiết kế kiểu B). Đây là loại đầu nối không thể thiếu trong các hệ thống khí nén và van thủy lực công nghiệp của các hãng như Emerson, SMC, Festo.

3. BINDER Series 713 – Thông số kỹ thuật chi tiết

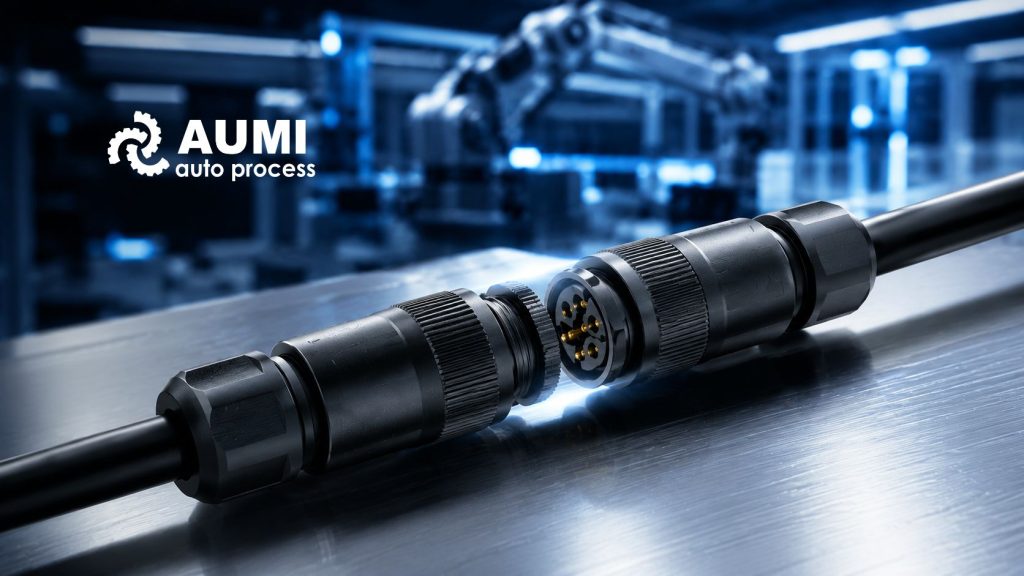

Series 713 là dòng M12 A-coded field-wireable dành cho sensor/actuator, dễ lắp tại hiện trường (screw clamp, cage clamp, crimp, solder).

Bảng thông số dưới đây được tổng hợp và đối chiếu từ datasheet chính hãng tại binder-connector.com và binder-usa.com:

Nguồn: binder-usa.com (datasheet Series 713); binder-connector.com; Automation World – bài viết cage clamp technology (April 2022); eenewseurope.com; RS Components; Newark Electronics.

Lưu ý: Mã sản phẩm phân phối (RS, Newark) chỉ được sử dụng để xác minh thương mại. Thông số kỹ thuật ưu tiên từ datasheet chính hãng.

3.1. Ưu điểm của BINDER Series 713 so với đầu nối M12 phổ thông

• Field-wireable: có thể lắp dây trực tiếp tại hiện trường bằng screw clamp, cage clamp hoặc crimping – giảm đáng kể thời gian bảo trì và thay thế so với cord-set ép khuôn sẵn.
• Tiếp điểm chất lượng cao: phiên bản cao cấp dùng mạ vàng (Au) – điện trở tiếp xúc thấp, kháng oxy hóa và ăn mòn tốt hơn so với mạ thiếc, đặc biệt hiệu quả với tín hiệu cảm biến điện áp thấp (mV, mA). Phiên bản tiêu chuẩn dùng CuZn mạ optaloy (CuSnZn).
• Khóa ren M12 x 1mm: chống tháo rời do rung động – phù hợp môi trường máy móc, băng tải và robot công nghiệp.
• IP67 khi ghép đôi theo IEC 60529; các phiên bản outdoor đạt IP68/IP69K cho ứng dụng rửa áp lực cao (thực phẩm, dược phẩm).
• Tuân thủ RoHS và UL 2238 – đáp ứng yêu cầu xuất khẩu châu Âu, Bắc Mỹ và các nhà máy có tiêu chuẩn môi trường nghiêm ngặt.

4. BINDER M12 – Ứng dụng trong tự động hóa và cảm biến công nghiệp

Đầu nối M12 của BINDER được sử dụng rộng rãi trong hầu hết các phân ngành của tự động hóa nhà máy. Bảng dưới đây tóm tắt các ứng dụng tiêu biểu và dòng Series phù hợp:

Lưu ý kỹ thuật: Khi lắp đặt BINDER M12 trong hệ thống PROFIBUS-DP, cần chọn đúng mã hóa B-coded (Series 715) để tránh ghép đôi nhầm với A-coded. Theo IEC 61076-2-101, mỗi kiểu mã hóa được thiết kế để không thể kết nối vật lý với các kiểu khác (keying system) – đây là cơ chế bảo vệ phần cứng quan trọng.

5. Sản phẩm BINDER phân phối chính hãng tại AUMI

AUMI là đơn vị phân phối chính thức các sản phẩm BINDER tại thị trường Việt Nam, cung cấp đầy đủ các nhóm đầu nối từ subminiature đến power connector theo danh mục chính hãng từ binder-connector.com. Các dòng sản phẩm tiêu biểu gồm:

• Đầu nối cảm biến M12 Series 713 – A-coded, 3/4/5/8 tiếp điểm, IP67, thẳng và 90°; phù hợp kết nối cảm biến SICK, Balluff, Pepperl+Fuchs trên dây chuyền sản xuất.
• Đầu nối miniature Series 720 – Snap-in locking, 3–12 tiếp điểm, IP40, dùng trong thiết bị đo lường và datalogger.
• Đầu nối miniature M16 IP40 – Snap-in locking, 2–24 tiếp điểm, screw/solder/crimp termination.
• Đầu nối nguồn Bayonet IP40 – 3–12 tiếp điểm, dòng 5A/10A, dùng trong hệ thống phân phối nguồn tủ điện.
• Đầu nối van điện từ Series 210/220 – Chuẩn DIN EN 175301-803, thiết kế kiểu A và B, phù hợp hệ thống khí nén Emerson/SMC/Festo.
• Cáp BINDER cuộn và cắt theo chiều dài – Unshielded và shielded, 3–8 tiếp điểm, cuộn 100m, dùng ghép nối với đầu nối Series 713.

6. Hướng dẫn chọn BINDER Connector theo ứng dụng

Chọn sai đầu nối có thể gây mất tín hiệu, rò rỉ điện hoặc hư hỏng thiết bị, đặc biệt trong môi trường ẩm ướt và rung động. Kỹ sư cần xác định 5 yếu tố kỹ thuật sau trước khi chọn mua:

Yếu tố 1 – Cấp bảo vệ IP

Chọn đầu nối đạt tối thiểu bằng cấp IP của thiết bị.

• IP67: chịu ngâm nước 1m trong 30 phút – phù hợp đa số ứng dụng công nghiệp.
• IP68: ngâm sâu liên tục – phù hợp ngoài trời lâu dài.
• IP69K: chịu tia nước áp lực cao nhiệt độ cao – bắt buộc trong ngành thực phẩm và dược phẩm.

Lưu ý: cấp IP chỉ đạt được khi ghép đôi đúng lực vặn khuyến cáo của nhà sản xuất.

Yếu tố 2 – Số tiếp điểm và thông số điện

• Cảm biến 3 dây PNP/NPN: chọn 4 tiếp điểm (dây thứ 4 dùng làm shield hoặc dự phòng).
• Cảm biến Analog 4–20mA hoặc 0–10V: 4 tiếp điểm là đủ.
• Encoder incremental: 5 tiếp điểm (A, B, Z, +V, GND); encoder tuyệt đối multi-turn: cần 8–12 tiếp điểm.
• Điện áp và dòng điện định mức của đầu nối phải ≥ yêu cầu thực tế của hệ thống, có tính đến hệ số dự phòng nhiệt độ.

Yếu tố 3 – Môi trường và vật liệu vỏ

• Môi trường dầu mỡ, bụi kim loại, EMI cao: chọn vỏ kim loại hoặc phiên bản shieldable.
• Môi trường bình thường trong nhà máy: vỏ Polyamide (PA) nhẹ hơn, đủ dùng.
• Môi trường ăn mòn hóa chất hoặc yêu cầu vệ sinh mạnh: kiểm tra material declaration và chọn phiên bản Inox hoặc IP69K.

Yếu tố 4 – Kiểu đấu dây

• Screw clamp (bắt vít): phổ biến nhất, lắp ráp tại hiện trường nhanh chóng, không cần dụng cụ đặc biệt.
• Cage clamp: lắp nhanh hơn screw clamp, phù hợp sản xuất với tốc độ cao.
• Solder: dành cho sản xuất hàng loạt có thiết bị hàn.
• Crimping: tiếp điểm cần đặt mua riêng kèm bộ crimping tool chuyên dụng của BINDER.

Yếu tố 5 – Hướng cáp ra và tính linh hoạt cáp

• Straight (thẳng): dùng khi không gian lắp đặt thoải mái, không gần cạnh máy.
• 90° (góc vuông): dùng khi không gian hẹp hoặc cáp cần bẻ ngay sau đầu nối.
• Robot hoặc cáp chuyển động liên tục: bắt buộc chọn cáp jacket PUR (polyurethane) thay vì PVC – tuổi thọ uốn cao hơn đáng kể trong điều kiện flex liên tục.

7. Cách phân biệt BINDER Connector chính hãng

Trên thị trường tồn tại nhiều sản phẩm M12 giá rẻ không rõ xuất xứ, có hình dạng tương tự nhưng chất lượng kém hơn đáng kể về tiếp điểm và độ chính xác cơ khí. Kỹ sư có thể kiểm tra qua các dấu hiệu sau:

Khuyến nghị: Chỉ mua từ đại lý được BINDER ủy quyền tại Việt Nam để đảm bảo hàng chính hãng kèm hỗ trợ kỹ thuật sau bán hàng.

Câu hỏi thường gặp về BINDER Connector (FAQ)

Q1: BINDER connector M12 dùng cho thiết bị nào trong hệ thống tự động hóa?

BINDER M12 thường được dùng để kết nối cảm biến tiệm cận, cảm biến quang, encoder, van điện từ và PLC trong hệ thống tự động hóa công nghiệp. Dòng phổ biến nhất là Series 713 A-coded, phù hợp cho truyền tín hiệu sensor và nguồn DC trong dây chuyền sản xuất, robot và máy CNC.

Q2: BINDER Series 713 có đạt chuẩn chống nước IP67 không?

Có. BINDER Series 713 đạt chuẩn IP67 khi đầu nối được ghép đúng kỹ thuật theo IEC 60529. Một số phiên bản outdoor hoặc washdown còn hỗ trợ IP68/IP69K cho môi trường ngoài trời, thực phẩm hoặc khu vực vệ sinh áp lực cao.

Q3: BINDER M12 A-coded có tương thích với connector M12 của hãng khác không?

Có. M12 A-coded là chuẩn công nghiệp theo IEC 61076-2-101 nên có thể tương thích với connector M12 A-coded của các hãng khác như Turck, Phoenix Contact, Balluff hoặc Murrelektronik nếu cùng số tiếp điểm và kiểu mã hóa.

Q4: Nên chọn đầu nối BINDER vỏ nhựa hay vỏ kim loại?

Vỏ Polyamide (PA) phù hợp cho môi trường nhà máy thông thường, trọng lượng nhẹ và chi phí tối ưu. Với môi trường rung động mạnh, dầu mỡ hoặc nhiễu điện cao, nên chọn phiên bản vỏ kim loại hoặc shielded để tăng độ bền cơ khí và khả năng chống nhiễu EMC.

Q5: BINDER Series 713 khác gì với dòng cord-set đúc sẵn?

Series 713 là dòng field-wireable cho phép đấu dây trực tiếp tại hiện trường bằng screw clamp hoặc crimp. Trong khi đó, cord-set moulded là loại cáp đúc sẵn tại nhà máy, có chiều dài cố định và không thể tháo lắp lại sau khi sản xuất.

Q6: Mua BINDER connector chính hãng tại Việt Nam cần lưu ý gì?

Khi chọn mua BINDER connector, nên kiểm tra mã sản phẩm, datasheet chính hãng và thông tin xuất xứ trên bao bì. Connector chính hãng thường có cơ cấu ren chính xác, tiếp điểm hoàn thiện tốt và đầy đủ tài liệu kỹ thuật từ nhà sản xuất. Nên ưu tiên mua từ đơn vị phân phối được ủy quyền để đảm bảo nguồn gốc và hỗ trợ kỹ thuật sau bán hàng.

Kết luận

BINDER Series 713 M12 là lựa chọn đáng tin cậy cho hệ thống tự động hóa hiện đại nhờ chất lượng Đức, độ bền cao và tính linh hoạt. Việc chọn đúng thông số (IP rating, coding, termination) giúp giảm thiểu downtime và chi phí bảo trì.
