Bộ Chuyển Đổi Tín Hiệu Là Gì? Nguyên Lý Và Cách Chọn
- Bộ chuyển đổi tín hiệu giúp PLC và SCADA nhận dữ liệu ổn định từ cảm biến.
- Các thiết bị phổ biến gồm signal converter, transmitter và isolator.
- Giải pháp này giúp giảm nhiễu, tăng độ chính xác và ổn định hệ thống.
Trong các hệ thống tự động hóa hiện đại, tín hiệu từ cảm biến thường không thể đưa trực tiếp vào PLC hoặc SCADA mà cần được chuyển đổi hoặc chuẩn hóa trước khi xử lý. Ví dụ, cảm biến nhiệt độ PT100 tạo tín hiệu điện trở, trong khi PLC thường chỉ nhận tín hiệu analog chuẩn như 4–20mA hoặc 0–10V.
Ngoài ra, trong môi trường công nghiệp có nhiều biến tần, motor và dây nguồn công suất lớn cũng khiến tín hiệu dễ bị nhiễu hoặc sai lệch nếu không được xử lý đúng cách. Đây là lý do các thiết bị như signal converter, signal conditioner, transmitter hay isolator được sử dụng rộng rãi trong nhà máy hiện đại.
Không chỉ giúp chuyển đổi tín hiệu, các thiết bị này còn đóng vai trò quan trọng trong:
- giảm nhiễu điện,
- tăng độ ổn định,
- cải thiện độ chính xác đo lường,
- và đảm bảo hệ thống vận hành liên tục.
Trong bài viết này, AUMI sẽ giúp bạn hiểu rõ bộ chuyển đổi tín hiệu là gì, cách hoạt động, các loại phổ biến hiện nay và cách lựa chọn giải pháp phù hợp cho hệ thống công nghiệp thực tế.
1.Bộ chuyển đổi tín hiệu hoạt động như thế nào?
Bộ chuyển đổi tín hiệu hoạt động bằng cách nhận tín hiệu từ cảm biến, xử lý và chuyển sang dạng tín hiệu chuẩn phù hợp với PLC hoặc hệ thống điều khiển. Quá trình này giúp dữ liệu ổn định hơn, giảm nhiễu và tăng độ chính xác trong môi trường công nghiệp.
Trong hệ thống tự động hóa, cảm biến và PLC thường không “giao tiếp cùng chuẩn tín hiệu”. Mỗi loại cảm biến sẽ tạo ra một dạng tín hiệu khác nhau tùy theo nguyên lý đo. Ví dụ, cảm biến nhiệt độ PT100 thay đổi giá trị điện trở theo nhiệt độ, thermocouple tạo ra tín hiệu điện áp mV rất nhỏ, còn loadcell thường xuất tín hiệu analog dễ bị nhiễu.
Trong khi đó, PLC hoặc SCADA thường được thiết kế để nhận các chuẩn tín hiệu công nghiệp phổ biến như:
- 4–20mA,
- 0–10V,
- hoặc Modbus RTU/RS485.

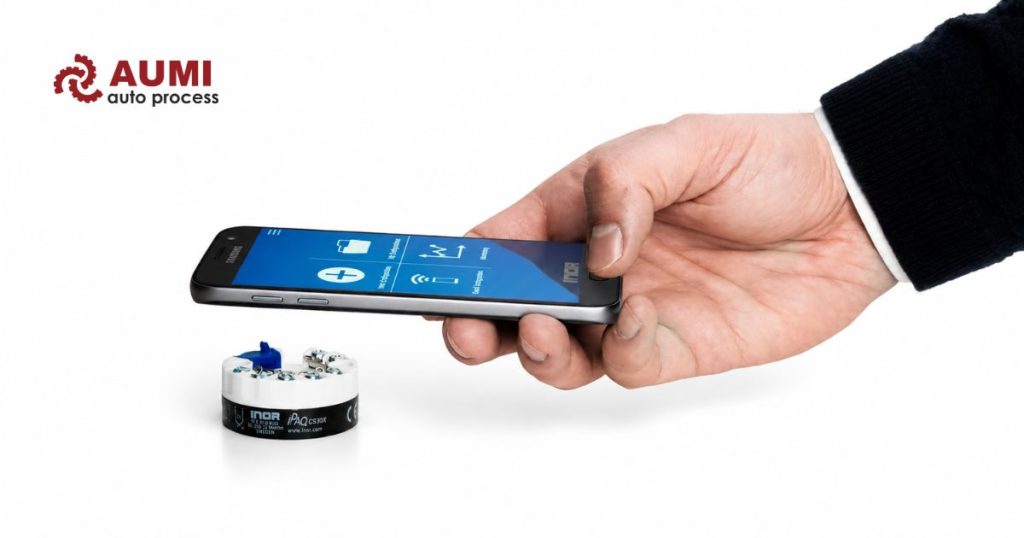

Bộ chuyển đổi tín hiệu 2 dây IPAQ R530 INOR
Đây là lý do bộ chuyển đổi tín hiệu (signal converter) được sử dụng như một thiết bị trung gian giữa cảm biến và hệ thống điều khiển.
Ví dụ thực tế, một cảm biến PT100 đặt ngoài hiện trường sẽ gửi tín hiệu điện trở về bộ transmitter. Bộ transmitter sau đó chuyển đổi giá trị này thành tín hiệu 4–20mA để PLC có thể đọc ổn định ngay cả khi khoảng cách truyền lên tới hàng chục hoặc hàng trăm mét.
Tuy nhiên, quá trình xử lý tín hiệu trong công nghiệp không chỉ đơn giản là “đổi định dạng”. Các signal converter hiện đại còn tích hợp nhiều chức năng như:
- lọc nhiễu analog
- cách ly chống vòng lặp tiếp địa (ground loop)
- tuyến tính hóa tín hiệu
- và khuếch đại tín hiệu yếu
Điều này đặc biệt quan trọng trong môi trường có:
- biến tần
- động cơ công suất lớn
- khởi động từ
- hoặc hệ thống điện công nghiệp gây nhiễu điện từ mạnh
Theo tiêu chuẩn IEC 60381-1, tín hiệu 4–20mA vẫn là chuẩn truyền analog phổ biến nhất trong công nghiệp nhờ khả năng chống nhiễu và truyền xa tốt hơn so với tín hiệu điện áp thông thường.
Trong nhiều hệ thống hiện đại, signal converter còn được sử dụng để chuyển dữ liệu analog sang Modbus RTU hoặc Ethernet nhằm phục vụ SCADA và Industry 4.0. Thay vì thay toàn bộ cảm biến cũ, doanh nghiệp có thể tận dụng hệ thống hiện hữu và bổ sung bộ chuyển đổi để tích hợp dữ liệu lên hệ thống quản lý tập trung.
2. Vì sao bộ chuyển đổi tín hiệu quan trọng trong nhà máy?
Bộ chuyển đổi tín hiệu (signal converter) giúp hệ thống vận hành ổn định hơn bằng cách chuẩn hóa tín hiệu, giảm nhiễu và đảm bảo dữ liệu từ cảm biến được truyền chính xác tới PLC hoặc SCADA.
Trong môi trường công nghiệp thực tế, tín hiệu đo lường thường chịu ảnh hưởng rất lớn từ điều kiện vận hành. Chỉ riêng việc kéo dây tín hiệu đi song song với cáp nguồn động lực hoặc gần biến tần cũng có thể khiến dữ liệu analog dao động bất thường.
Đây là một trong những nguyên nhân phổ biến dẫn tới:
- PLC đọc sai giá trị
- hệ thống điều khiển phản hồi không ổn định
- hoặc SCADA hiển thị dữ liệu “nhảy liên tục”
Trong nhiều trường hợp, lỗi không nằm ở cảm biến hay PLC mà xuất phát từ tín hiệu bị nhiễu trong quá trình truyền dẫn. Ví dụ, tín hiệu thermocouple hoặc mV có điện áp rất nhỏ nên dễ bị ảnh hưởng bởi nhiễu điện từ. Nếu kéo trực tiếp khoảng cách xa mà không dùng transmitter hoặc bộ cách ly tín hiệu (isolator), sai số đo có thể tăng đáng kể. Theo nghiên cứu về kiểm soát nhiễu công nghiệp của NIOSH, việc bổ sung thiết bị cách ly và xử lý tín hiệu giúp cải thiện độ ổn định và giảm tác động của nhiễu điện trong hệ thống công nghiệp nặng (nguồn: NIOSH).
Trong các nhà máy hiện đại, signal converter không chỉ giúp truyền tín hiệu ổn định mà còn đóng vai trò quan trọng trong:
- bảo vệ PLC,
- giảm thời gian dừng máy (downtime),
- tăng độ chính xác đo lường,
- và hỗ trợ bảo trì hệ thống dễ dàng hơn.
Đặc biệt với các hệ thống tự động hóa quy trình như:
- xử lý nước
- HVAC
- dầu khí
- thực phẩm
- hoặc năng lượng
Việc mất ổn định tín hiệu có thể ảnh hưởng trực tiếp tới chất lượng sản phẩm và khả năng vận hành liên tục của dây chuyền.
Ngoài ra, trong xu hướng Industry 4.0, signal converter còn giúp doanh nghiệp số hóa dữ liệu từ các hệ thống cũ. Thay vì thay mới toàn bộ cảm biến analog, doanh nghiệp có thể sử dụng bộ chuyển đổi Modbus để kết nối dữ liệu lên SCADA hoặc IoT với chi phí thấp hơn đáng kể.
3. Phân loại các bộ chuyển đổi tín hiệu
Bộ chuyển đổi tín hiệu được chia thành nhiều nhóm khác nhau tùy theo chức năng như chuyển đổi nhiệt độ, cách ly tín hiệu, chuyển analog sang truyền thông số hoặc xử lý tín hiệu cảm biến đặc biệt.
Trong hệ thống tự động hóa công nghiệp, mỗi loại tín hiệu sẽ cần một giải pháp xử lý riêng để đảm bảo PLC hoặc SCADA nhận dữ liệu chính xác và ổn định. Việc chọn đúng loại signal converter không chỉ giúp giảm lỗi tín hiệu mà còn tối ưu khả năng mở rộng hệ thống về sau.
Bảng dưới đây tổng hợp các loại bộ chuyển đổi tín hiệu phổ biến cùng thông số và ứng dụng thực tế trong nhà máy.
| Loại thiết bị | Input phổ biến | Output phổ biến | Độ chính xác tham khảo | Isolation | Chuẩn giao tiếp | Ứng dụng thực tế |
| Temperature transmitter | PT100, PT1000, Thermocouple J/K/T | 4–20mA, 0–10V, Modbus RTU | ±0.05% đến ±0.1% | 1.5–3kV | Modbus RTU, HART | Đo nhiệt độ lò hơi, HVAC, thực phẩm |
| Signal isolator | 4–20mA, 0–10V | 4–20mA, 0–10V | ±0.05% | 2–3kV | Analog | Chống nhiễu, chống ground loop |
| Analog to Modbus converter | 0–10V, 4–20mA | RS485 Modbus RTU | ±0.1% | 1.5–2kV | Modbus RTU | Kết nối SCADA, IIoT |
| Signal conditioner | mV, loadcell, RTD | 4–20mA, 0–10V | ±0.03% đến ±0.1% | 1.5–3kV | Analog | Khuếch đại, lọc nhiễu tín hiệu |
| Frequency converter | Pulse, Hz | Analog hoặc relay | ±0.1% | 1–2kV | Analog/Relay | Đo tốc độ motor, encoder |
| Current/Voltage converter | AC/DC current, voltage | 4–20mA, 0–10V | ±0.1% | 2kV | Analog | Giám sát điện năng |
| Universal transmitter | RTD, TC, mA, V | mA, V, relay, Modbus | ±0.05% | 2–3kV | Modbus RTU/HART | Hệ thống đa tín hiệu |
Theo tiêu chuẩn IEC 60381-1, tín hiệu 4–20mA vẫn là chuẩn analog phổ biến nhất trong công nghiệp nhờ:
- khả năng truyền xa tới hàng trăm mét
- chống nhiễu tốt
- và dễ tích hợp với PLC hoặc DCS
Trong khi đó, các hệ thống hiện đại đang dần chuyển sang Modbus RTU hoặc Ethernet để phục vụ nhu cầu giám sát dữ liệu thời gian thực.
4. Giải pháp bộ chuyển đổi tín hiệu tại AUMI
AUMI cung cấp giải pháp temperature transmitter công nghiệp từ INOR, hỗ trợ chuyển đổi tín hiệu RTD và thermocouple sang 4–20mA hoặc Modbus RTU, giúp hệ thống đo nhiệt độ hoạt động ổn định và chống nhiễu tốt hơn trong môi trường nhà máy.

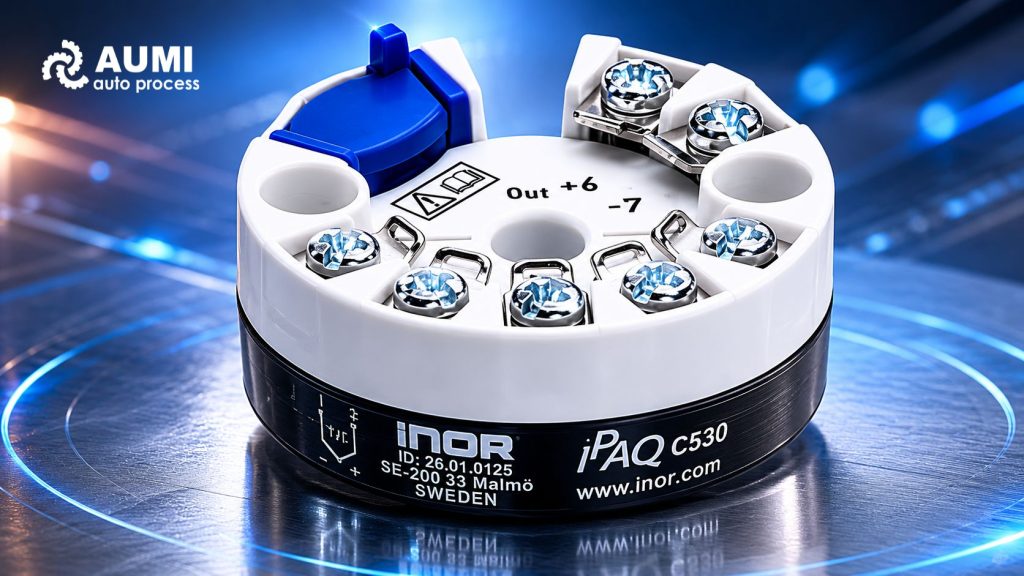

IPAQ C530 INOR là bộ chuyển đổi tín hiệu nhiệt độ 2 dây hỗ trợ RTD và thermocouple, chuyển đổi sang 4–20mA và HART với độ chính xác cao, chống nhiễu tốt và phù hợp cho môi trường công nghiệp.
Thông số kỹ thuật tiêu biểu của IPAQ C530:
| Thông số | Giá trị |
| Input | RTD, Thermocouple, mV, Ω |
| Output | 4–20mA + HART® |
| Độ chính xác | ±0.08% |
| Isolation | 1500 VAC |
| Nguồn cấp | 8.5–36 VDC |
| Nhiệt độ hoạt động | -40°C đến +85°C |
| Chuẩn EMC | EN 61326 |
| Kết nối cảm biến | 2-, 3-, 4-wire |
| Giao tiếp | NFC®, Bluetooth® |
IPAQ C530 hỗ trợ cấu hình không dây qua NFC® hoặc Bluetooth®, giúp kỹ sư cấu hình nhanh và giảm thời gian commissioning trong thực tế.
Thiết bị cũng đáp ứng các tiêu chuẩn công nghiệp như:
- EN 61326 về chống nhiễu điện từ
- IEC 60068-2-6 về chống rung
- và NAMUR NE43 cho chẩn đoán lỗi tín hiệu
Nhờ khả năng chống nhiễu và độ ổn định cao, IPAQ C530 phù hợp cho:
- HVAC
- lò hơi
- thực phẩm & đồ uống
- xử lý nước
Theo kinh nghiệm triển khai các dự án thực tế từ AUMI, việc sử dụng transmitter có isolation và chuẩn EMC tốt giúp giảm đáng kể lỗi analog trong môi trường công nghiệp có nhiễu điện mạnh.
Một số câu hỏi thường gặp về bộ chuyển đổi tín hiệu
Q: Bộ chuyển đổi tín hiệu dùng để làm gì?
A: Bộ chuyển đổi tín hiệu (signal converter) dùng để chuyển đổi và chuẩn hóa tín hiệu từ cảm biến sang dạng mà PLC, SCADA hoặc hệ thống điều khiển có thể đọc được. Thiết bị này giúp hệ thống đo lường hoạt động ổn định hơn, đặc biệt trong môi trường công nghiệp có nhiễu điện hoặc khoảng cách truyền tín hiệu xa.
Q: Khi nào cần sử dụng signal isolator?
A: Signal isolator thường được sử dụng khi hệ thống xuất hiện tình trạng nhiễu tín hiệu, sai số analog hoặc ground loop. Trong các khu vực có biến tần, motor công suất lớn hoặc dây tín hiệu kéo xa, bộ cách ly tín hiệu giúp ổn định dữ liệu và bảo vệ PLC khỏi các lỗi do nhiễu điện từ gây ra.
Q: Temperature transmitter khác gì cảm biến nhiệt độ?
A: Cảm biến nhiệt độ chỉ có nhiệm vụ đo nhiệt độ, còn temperature transmitter sẽ xử lý và chuyển đổi tín hiệu đó sang chuẩn công nghiệp như 4–20mA hoặc HART để PLC và SCADA có thể đọc chính xác hơn. Trong thực tế, transmitter giúp giảm nhiễu và hạn chế suy hao tín hiệu khi truyền xa trong nhà máy.
Q: Vì sao tín hiệu 4–20mA vẫn được dùng phổ biến trong công nghiệp?
A: Theo tiêu chuẩn IEC 60381, tín hiệu 4–20mA có khả năng chống nhiễu tốt và truyền xa ổn định hơn so với tín hiệu điện áp thông thường. Ngoài ra, mức 4mA còn cho phép hệ thống phát hiện lỗi đứt dây hoặc mất tín hiệu dễ dàng hơn, nên vẫn được sử dụng rộng rãi trong tự động hóa công nghiệp hiện nay.
Q: Nên tìm giải pháp bộ chuyển đổi tín hiệu ở đâu?
A: Việc lựa chọn signal converter phù hợp không chỉ phụ thuộc vào thông số kỹ thuật mà còn liên quan đến loại cảm biến, khoảng cách truyền tín hiệu, môi trường vận hành và khả năng tích hợp với PLC hoặc SCADA. Vì vậy, doanh nghiệp nên ưu tiên các đơn vị có kinh nghiệm thực tế trong tự động hóa công nghiệp để được tư vấn và cấu hình đúng ngay từ đầu, giúp hệ thống vận hành ổn định và giảm chi phí bảo trì về sau.
Đến với AUMI, doanh nghiệp sẽ được đội ngũ kỹ thuật hỗ trợ lựa chọn giải pháp bộ chuyển đổi tín hiệu phù hợp với từng ứng dụng thực tế, từ đo nhiệt độ, áp suất đến xử lý tín hiệu analog và truyền thông công nghiệp trong nhà máy.
