Cảm Biến Radar Đo Mức: Nguyên Lý, Cấu Tạo Và Ưu Điểm

KEY TAKEAWAYS – Những điều bạn sẽ nắm được sau bài viết này:

• Nguyên lý hoạt động: Sóng radar FMCW phát ra, phản hồi từ bề mặt, tính khoảng cách bằng độ lệch tần số
• Hai dải tần phổ biến: 26GHz (đo xa, bề mặt lớn) và 80GHz (độ phân giải cao, không gian hẹp)
• 5 ưu điểm vượt trội: Không tiếp xúc, không bảo trì, chống nhiễu, đo được vật liệu khó, độ chính xác cao
• So sánh kỹ thuật: Radar vs siêu âm vs cảm biến áp suất – khi nào dùng công nghệ nào
• Matsushima radar: Dòng sản phẩm radar đo mức chính hãng AUMI phân phối, phù hợp ngành xi măng, khai khoáng
• Ứng dụng thực tế: Từ bể hóa chất, silo xi măng đến bồn LNG và bể xử lý nước thải
• Checklist chọn mua: 5 tiêu chí kỹ thuật cần xác định trước khi đặt hàng

Radar đo mức là thiết bị đo mức chất lỏng, chất rắn hoặc dạng bột không cần tiếp xúc trực tiếp với vật liệu, bằng cách phát sóng vô tuyến và đo thời gian phản hồi. Với độ chính xác ±1–3 mm, thiết bị hoạt động ổn định trong điều kiện nhiệt độ cực hạn (-196°C đến +450°C), áp suất cao và môi trường hóa chất ăn mòn mạnh.

1. Radar Đo Mức Là Gì? Định Nghĩa & Phân Loại

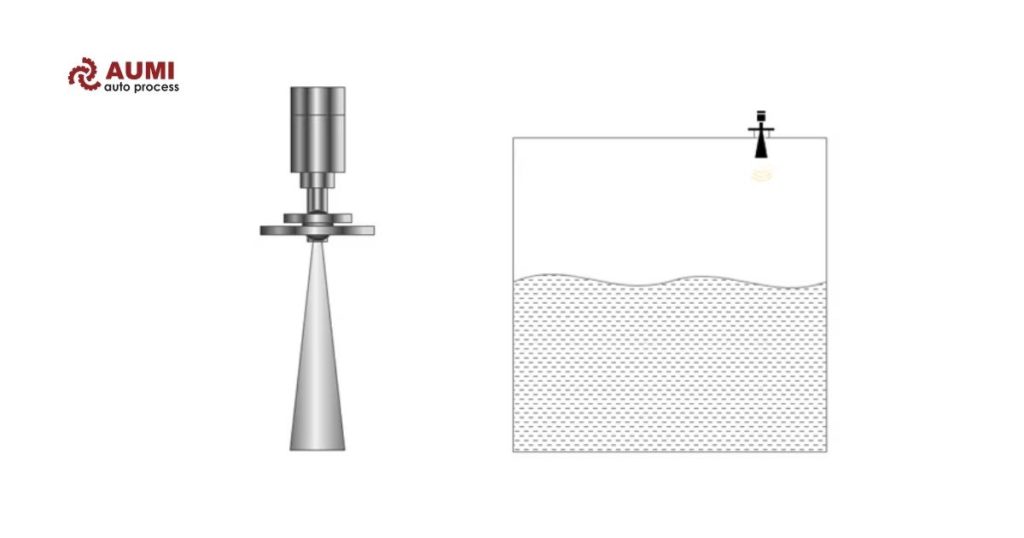

Radar đo mức (hay radar level transmitter) là cảm biến đo mức sử dụng sóng điện từ (vi sóng) để xác định khoảng cách từ ăng-ten đến bề mặt vật liệu cần đo. Thiết bị hoạt động theo nguyên tắc Time-of-Flight (Đo thời gian bay của tín hiệu) hoặc FMCW (sóng liên tục điều tần), không cần tiếp xúc vật lý với môi trường đo.

Không giống cảm biến siêu âm dùng sóng âm thanh, radar hoạt động bằng sóng điện từ ở dải tần GHz – không bị ảnh hưởng bởi nhiệt độ, bụi, hơi nước hay khói. Đây là lý do radar đo mức trở thành lựa chọn ưu tiên trong các điều kiện công nghiệp khắc nghiệt.

1.1. Phân loại radar đo mức theo nguyên lý phát sóng

Bảng 1: Phân loại các công nghệ radar đo mức phổ biến trong công nghiệp

1.2. Phân loại theo dải tần số

Dải tần số quyết định khả năng tập trung chùm sóng, phạm vi đo và khả năng phân biệt tín hiệu:

•       26GHz: Chùm sóng rộng hơn, phạm vi đo lên đến 70m. Phù hợp bể lớn, silo xi măng, vật liệu hạt thô.
•       80GHz: Chùm sóng hẹp (góc 3–4°), phạm vi đo lên đến 120m. Phù hợp không gian hẹp, bề mặt nhiễu, vật liệu bột mịn.
•       6GHz (dải thấp): Phù hợp đo mức nước, không bị ảnh hưởng bởi mưa, sương mù trong ứng dụng ngoài trời.

Xu hướng 2025–2026: Theo xu hướng báo cáo của ARC Advisory Group và các nghiên cứu thị trường 2025, công nghệ 80 GHz FMCW đang dẫn đầu trong radar đo mức công nghiệp mới, cho phép lắp đặt qua nozzle nhỏ (DN50) và đạt độ chính xác ±1 mm.

2. Nguyên Lý Hoạt Động Của Radar Đo Mức – FMCW Là Gì?

FMCW – Frequency Modulated Continuous Wave (Sóng liên tục điều chế tần số), là công nghệ radar tiên tiến nhất hiện nay trong đo mức công nghiệp. Khác với radar xung truyền thống, radar FMCW phát sóng liên tục với tần số thay đổi tuyến tính theo thời gian.

2.1. Nguyên lý FMCW từng bước

•       Bước 1 – Phát sóng: Ăng-ten phát sóng điện từ liên tục, tần số tăng dần từ f₁ đến f₂ trong chu kỳ T (ví dụ: 76GHz → 81GHz trong 1ms).
•       Bước 2 – Phản hồi: Sóng chạm bề mặt vật liệu và phản xạ trở lại ăng-ten thu, mang theo độ trễ thời gian Δt tương ứng với khoảng cách.
•       Bước 3 – Trộn tín hiệu: Tín hiệu phát và tín hiệu nhận được trộn lại, tạo ra tín hiệu hiệu tần số (beat frequency) f_beat = k × Δt, với k là hệ số quét tần số.
•       Bước 4 – Tính khoảng cách: Bộ xử lý DSP thực hiện Biến đổi Fourier nhanh (FFT) trên tín hiệu beat để xác định f_beat, từ đó tính khoảng cách D = (c × f_beat) / (2k), với c = 3×10⁸ m/s.
•       Bước 5 – Tính mức: Mức vật liệu = Chiều cao bể – Khoảng cách D đo được. Kết quả xuất qua tín hiệu 4–20mA hoặc giao thức HART/Modbus.

Bảng 2: Thông số kỹ thuật điển hình của radar FMCW 80GHz (nguồn: tổng hợp datasheet các hãng)

2.2. So sánh 26GHz và 80GHz – Khi nào dùng loại nào?

Đây là câu hỏi thường gặp nhất khi lựa chọn radar đo mức. Bảng so sánh dưới đây tổng hợp từ kinh nghiệm thực tế triển khai của đội kỹ thuật AUMI:

Bảng 3: So sánh radar đo mức 26GHz và 80GHz – Tổng hợp thực tế từ kỹ thuật AUMI & datasheet hãng

3. Ưu Điểm Của Radar Đo Mức Không Tiếp Xúc

Đo mức không tiếp xúc là đặc điểm cốt lõi của radar level transmitter, mang lại 5 ưu điểm vượt trội so với công nghệ tiếp xúc truyền thống:

Ưu điểm 1: Không bảo trì – Không mài mòn

Vì sóng radar không tiếp xúc với vật liệu, thiết bị không có bộ phận chuyển động và không bị ăn mòn hay mài mòn. Tuổi thọ điển hình của radar đo mức lên đến 10–15 năm với chi phí bảo trì gần bằng 0. So sánh: cảm biến phao nổi phải thay thế trung bình 2–3 năm/lần do ăn mòn.

Ưu điểm 2: Hoạt động trong điều kiện cực hạn

Radar đo mức hoạt động ổn định trong dải điều kiện cực rộng:

•       Nhiệt độ: −196°C (LNG, nitơ lỏng) đến +450°C (lò hơi, luyện kim)
•       Áp suất: Chân không (<10 mbar) đến áp suất cao 400 bar
•       Hóa chất: Axit HCl, NaOH, dung môi hữu cơ – ăng-ten PTFE/PFA chịu hóa chất
•       Bụi và hơi nước: Sóng điện từ không bị hấp thụ bởi bụi, sương mù hay hơi dung môi

Ưu điểm 3: Độ chính xác cao, không phụ thuộc vào nhiệt độ

Tốc độ sóng điện từ trong không khí gần như không đổi theo nhiệt độ (khác với sóng âm trong siêu âm giảm 0.17%/°C). Do đó, radar FMCW duy trì độ chính xác ±1–3 mm ngay cả khi nhiệt độ bể thay đổi 200°C – điều mà siêu âm không thể đáp ứng.

Ưu điểm 4: Đo được vật liệu khó – Điện môi thấp, bề mặt bất định

Radar 80GHz đo được vật liệu có hằng số điện môi (ε) từ 1.5 trở lên, bao gồm:

•       Xăng, dầu diesel (ε ≈ 2.0–2.2)
•       Nhựa hạt, bột PVC, bột xi măng (ε ≈ 1.5–2.5)
•       LNG, LPG (ε ≈ 1.7)
•       Hạt ngũ cốc, đậu tương (ε ≈ 2.0–3.0)

Ưu điểm 5: Lắp đặt linh hoạt – Tích hợp dễ dàng

•       Lắp từ đỉnh bể: Không cần can thiệp vào quá trình sản xuất
•       Nhiều giao thức: 4–20mA HART, Modbus RTU/TCP, PROFIBUS PA, Foundation Fieldbus, IO-Link
•       Cấu hình từ xa: Kết nối laptop/tablet qua HART modem hoặc Bluetooth trực tiếp trên thiết bị
•       Cấp bảo vệ: IP66/IP67/IP68 – chịu nước, bụi, hóa chất
•       ATEX/IECEx: Phiên bản Ex cho môi trường nguy hiểm cháy nổ (Zone 0, 1, 2)

4. Matsushima Radar – Dòng Sản Phẩm Đo Mức Chuyên Dụng

Matsushima Measure Tech (Nhật Bản) là thương hiệu chuyên về thiết bị đo lường mức trong các ứng dụng nặng nề như xi măng, khai khoáng, điện lực và hóa chất. AUMI là đối tác phân phối chính thức Matsushima tại Việt Nam.

Điểm khác biệt của dòng Matsushima radar so với các thương hiệu châu Âu là thiết kế phần cứng tối ưu cho môi trường công nghiệp châu Á – chịu được bụi xi măng mật độ cao, rung động mạnh từ máy nghiền, và nhiệt độ môi trường lên đến 70°C bên ngoài vỏ máy.

Bảng 4: Dòng sản phẩm Matsushima radar level transmitter phân phối bởi AUMI (thông số tham khảo – liên hệ để báo giá chính xác)

5. So Sánh Radar Đo Mức Với Các Công Nghệ Khác

Trước khi quyết định chọn radar đo mức, kỹ sư cần hiểu rõ khi nào radar là lựa chọn tốt nhất và khi nào nên dùng công nghệ khác:

Bảng 5: So sánh toàn diện radar đo mức với các công nghệ đo mức phổ biến

Khi nên chọn radar đo mức:

•       Vật liệu có nhiệt độ > 100°C hoặc áp suất > 10 bar
•       Môi trường có bụi, hơi, sương mù dày đặc
•       Vật liệu hạt rắn, bột, xi măng, than, quặng
•       Yêu cầu độ chính xác ±3 mm hoặc tốt hơn
•       Cần tuổi thọ dài (>10 năm) với bảo trì tối thiểu
•       Vật liệu hóa chất ăn mòn mạnh

Khi siêu âm hoặc áp suất vẫn là lựa chọn tốt:

•       Bể nước sạch, nước thải đơn giản ở nhiệt độ thường
•       Ngân sách hạn chế và điều kiện vận hành thuận lợi
•       Đo mức nước mưa, hồ chứa nước ngoài trời (dùng 6GHz)

6. Ứng Dụng Radar Đo Mức Trong Công Nghiệp Việt Nam

6.1. Ngành xi măng và khai khoáng

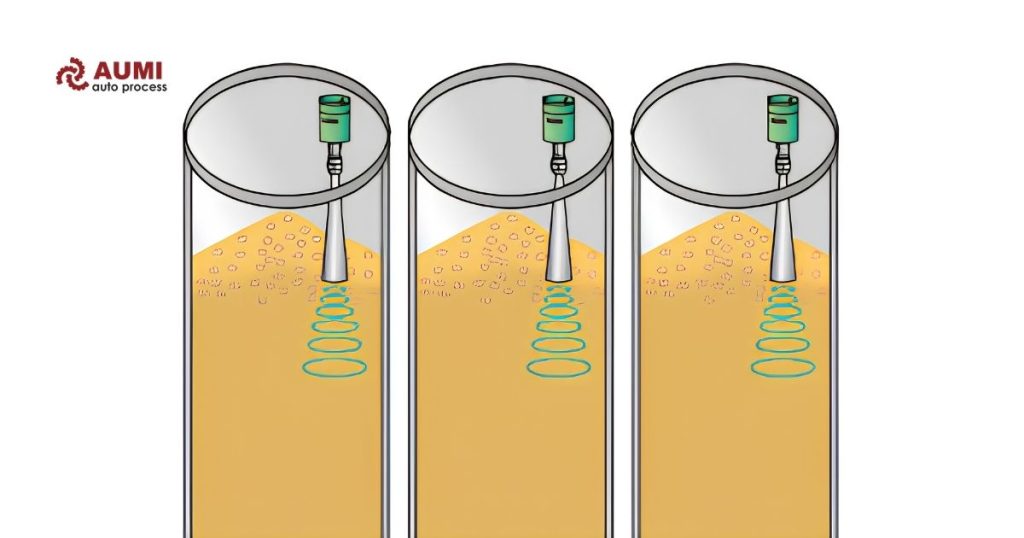

Radar 26GHz FMCW là tiêu chuẩn cho silo lưu trữ xi măng, clinker, thạch cao. Thách thức lớn nhất là bụi xi măng mật độ cao (>100g/m³) và bề mặt vật liệu không bằng phẳng (góc nghỉ 30–35°). Radar giải quyết hoàn toàn bằng thuật toán phân tích phổ đa đỉnh (multi-echo).

• Silo xi măng đứng: Đường kính 10–20m, chiều cao 30–60m → dùng ăng-ten horn đường kính 100–200mm
• Silo hành lang (flat-bottom silo): Cần đo thể tích 3D → dùng radar quét góc hoặc đo đa điểm
• Băng tải, bunker than: Đo mức than đá mật độ bụi cao → Matsushima MWLM-PR26 series (ATEX)

6.2. Ngành hóa chất và dầu khí

Đây là ứng dụng đòi hỏi khắt khe nhất về an toàn và độ chính xác. Radar FMCW được chứng nhận SIL 2/3 theo IEC 61508 cho ứng dụng Safety Instrumented System (SIS).

•       Bể lưu trữ dầu thô: Radar 26GHz với ăng-ten Stilling Well, độ chính xác ±1mm, tích hợp hệ thống quản lý kho (Tank Gauging System)
•       Bồn phản ứng hóa chất: Axit HCl 35%, NaOH 50% → dùng ăng-ten đầu phủ PTFE hoặc PFA hoàn toàn
•       Bồn LNG/LPG: Áp suất 10–25 bar, nhiệt độ -160°C → Matsushima MWLM-FM 80GHz phiên bản công nghệ nhiệt độ cực thấp.

6.3. Ngành thực phẩm và đồ uống

Radar vệ sinh với ăng-ten lắp chìm bề mặt, bề mặt tiếp xúc đáp ứng FDA/3-A, dễ vệ sinh CIP:

•       Bồn lên men bia, rượu vang: Bề mặt bọt dày, hơi CO₂ → 80GHz xuyên qua bọt tốt hơn siêu âm
•       Bồn sữa, dầu ăn: Vật liệu tiếp xúc yêu cầu sử dụng thép không gỉ 316L, chứng nhận FDA
•       Silo bột mì, đường: Bụi mịn dễ cháy nổ → cần phiên bản ATEX Zone 21

6.4. Xử lý nước và nước thải

Radar 6GHz ngoài trời đo mức hồ chứa, bể lắng, kênh mương không bị ảnh hưởng bởi mưa, sương mù. Radar 26GHz/80GHz cho bể thổi khí (aeration), bể lắng có bọt, bể hóa chất pH.

7. Hướng Dẫn Lắp Đặt Và Cài Đặt Radar Đo Mức

7.1. Vị trí lắp đặt – 5 nguyên tắc vàng

•       Tránh trục trung tâm: Lắp offset 1/3–1/4 đường kính bể, tránh nhiễu sóng phản hồi từ đáy
•       Tránh luồng vật liệu vào: Đặt cách miệng cấp liệu ít nhất 500mm để tránh nhiễu bọt/xoáy

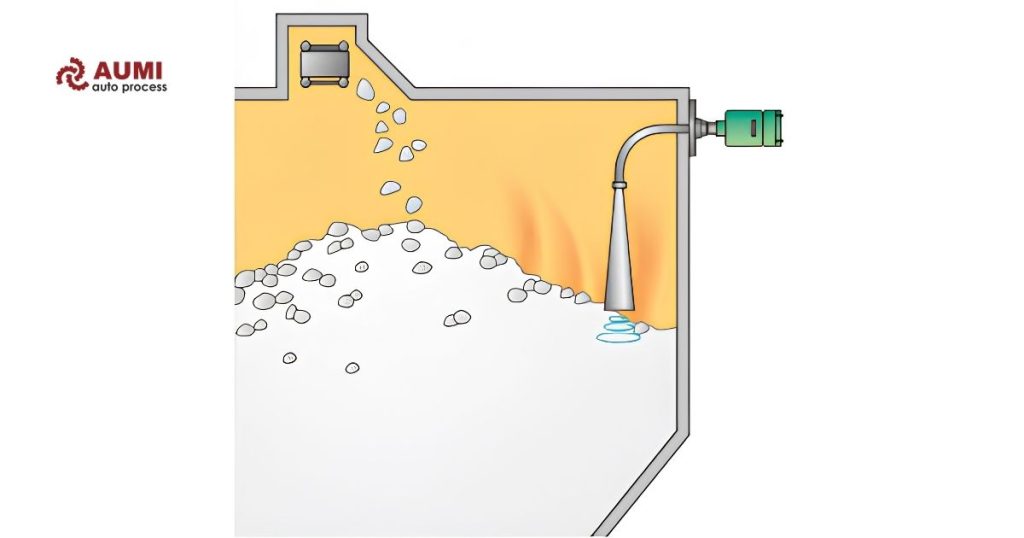

•       Tránh vật cản trong bể: Gá đỡ, cánh khuấy, ống gia nhiệt – kiểm tra bằng chức năng False Echo Mapping
•       Góc nghiêng ăng-ten: Ưu tiên đặt thẳng đứng ±2°; nếu bề mặt vật liệu nghiêng, điều chỉnh ăng-ten theo
•       Chiều dài ống Nozzle: Nozzle dài làm giảm hiệu quả ăng-ten – chọn loại ăng-ten phù hợp với chiều dài nozzle (horn, rod, flush)

7.2. Cài đặt thông số cơ bản

Các thông số bắt buộc phải cấu hình khi chạy thử và đưa vào vận hành:

•       Empty Distance (ED): Khoảng cách từ đáy ăng-ten đến đáy bể khi rỗng hoàn toàn
•       Span / Full Distance (FD): Khoảng cách từ đáy ăng-ten đến điểm đầy tối đa (= ED – chiều cao bể)
•       False Echo Mapping: Quét và ghi nhận tín hiệu nhiễu cố định (vật cản, gá đỡ) → bộ xử lý bỏ qua
•       Damping time: Thời gian trễ lọc nhiễu – thường 2–5 giây cho bể lỏng, 10–30 giây cho bể rắn
•       4mA/20mA range: Gán giá trị mức 0% (4mA) và 100% (20mA) theo yêu cầu DCS/PLC

7.3. Kết nối với hệ thống điều khiển

Radar đo mức hiện đại hỗ trợ đầy đủ giao thức công nghiệp:

•       4–20mA + HART: Phổ biến nhất – 2 dây hoặc 4 dây; HART cho phép đọc thông số chẩn đoán qua đường tín hiệu
•       Modbus RTU/TCP: Kết nối trực tiếp với PLC Siemens, Mitsubishi, OMRON; đọc cùng lúc nhiều thông số
•       PROFIBUS PA / Foundation Fieldbus: Cho hệ thống DCS lớn (ABB, Honeywell, Emerson DeltaV)
•       IO-Link: Kết nối thế hệ mới, cung cấp dữ liệu chẩn đoán đầy đủ cho Industry 4.0

8. Checklist Chọn Mua Radar Đo Mức – 5 Tiêu Chí Kỹ Thuật

Trước khi liên hệ nhà cung cấp, kỹ sư cần chuẩn bị đầy đủ thông tin sau:

Bảng 6: Checklist thông tin cần chuẩn bị khi chọn mua radar đo mức

*Tip từ kỹ thuật AUMI: Nếu chưa biết hằng số điện môi ε của vật liệu, hãy tra bảng dữ liệu điện môi trong catalogue của nhà sản xuất radar. Hầu hết các hãng (bao gồm Matsushima) đều cung cấp bảng ε cho hàng trăm loại vật liệu phổ biến. Giá trị ε quyết định có cần ăng-ten khuếch đại hay không.

9. Câu Hỏi Thường Gặp (FAQ)

Radar đo mức và siêu âm đo mức khác nhau thế nào?

Radar dùng sóng điện từ, siêu âm dùng sóng âm thanh. Radar không bị ảnh hưởng bởi nhiệt độ, bụi, hơi và đo được vật liệu rắn; siêu âm giá rẻ hơn nhưng bị giới hạn ở điều kiện vận hành thuận lợi.

Radar phù hợp cho ứng dụng khắc nghiệt (nhiệt độ cao, hóa chất, bụi dày, vật liệu rắn). Siêu âm phù hợp cho bể nước, bể lỏng đơn giản ở nhiệt độ phòng với ngân sách hạn chế.

Radar 26GHz hay 80GHz phù hợp hơn cho silo xi măng?

26GHz là lựa chọn truyền thống đã được kiểm chứng. 80GHz ngày càng được ưa chuộng hơn nhờ chùm tia hẹp giảm nhiễu.

Với silo xi măng đường kính > 8m: 80GHz ưu tiên vì chùm tia 4° tránh nhiễu thành silo. Với silo nhỏ hơn 8m hoặc bunker dạng hành lang: 26GHz phù hợp và tiết kiệm chi phí hơn 20–30%.

Radar đo mức có hoạt động được trong bể kín áp suất không?

Có – radar FMCW hoạt động tốt trong bể kín áp suất từ chân không đến 400 bar, với điều kiện chọn đúng phiên bản áp suất cao.

Sóng điện từ truyền qua khí/hơi trong bể không phụ thuộc vào áp suất. Cần chú ý chọn process connection (mặt bích, ren) và vật liệu làm kín phù hợp với áp suất vận hành.

Chi phí đầu tư radar đo mức có đáng so với siêu âm không?

Xét vòng đời 10 năm, tổng chi phí (TCO) của radar thường thấp hơn hoặc bằng siêu âm trong môi trường khắc nghiệt.

Radar có chi phí mua ban đầu cao hơn 3–5 lần siêu âm. Tuy nhiên, chi phí bảo trì radar gần như bằng 0 trong 10 năm đầu, trong khi siêu âm cần vệ sinh, hiệu chuẩn định kỳ và thay thế đầu phát. Với môi trường bụi, hóa chất – radar có lợi thế rõ rệt.

Matsushima radar có ưu điểm gì so với Endress+Hauser hay VEGA?

Matsushima tối ưu cho ứng dụng nặng nề (xi măng, khai khoáng) với độ bền cơ học cao và chi phí hợp lý hơn cho thị trường châu Á.

Endress+Hauser (Levelflex, Micropilot) và VEGA (VEGAPULS) là các thương hiệu châu Âu cao cấp với hệ sinh thái phần mềm tích hợp đầy đủ. Matsushima phù hợp cho doanh nghiệp ưu tiên độ bền trong môi trường xi măng, khai khoáng và muốn tối ưu chi phí với mức hỗ trợ kỹ thuật tại chỗ từ AUMI.

10. Kết Luận – Radar Đo Mức Có Phải Là Lựa Chọn Phù Hợp Cho Bạn?

Radar đo mức không tiếp xúc đã chứng minh là công nghệ đo mức tin cậy nhất cho môi trường công nghiệp khắc nghiệt. Với độ chính xác ±1–3 mm, không bảo trì, hoạt động ổn định từ −196°C đến +450°C và đo được mọi loại vật liệu, radar xứng đáng là sự đầu tư lâu dài cho nhà máy công nghiệp.

Xét tổng chi phí vòng đời 10 năm (TCO), radar đo mức thường mang lại ROI dương so với siêu âm hoặc phao nổi trong các ứng dụng có điều kiện vận hành khắc nghiệt, điều mà hàng trăm nhà máy tại Việt Nam đã xác nhận qua thực tế triển khai.
