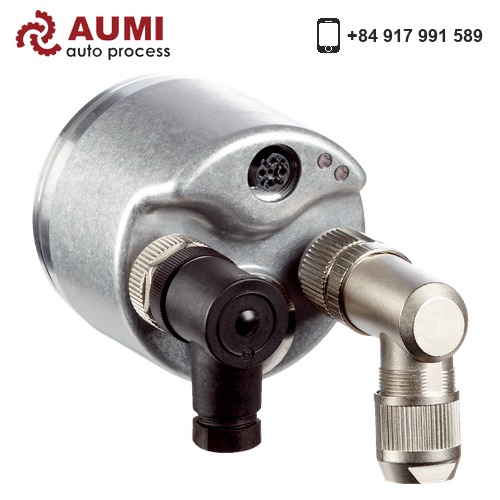

Sản phẩm Bộ mã hóa tuyệt đối A3M60A-BEPB014x17 được thiết kế theo tiêu chuẩn công nghiệp châu Âu, cung cấp đầy đủ các thông số kỹ thuật quan trọng giúp kỹ sư dễ dàng lựa chọn và tích hợp vào hệ thống. Các thông số bao gồm dải đo/khả năng phát hiện, độ chính xác, thời gian phản hồi, tín hiệu đầu ra, nguồn cấp, cấp bảo vệ IP và điều kiện môi trường làm việc.
Tùy theo từng model và ứng dụng cụ thể, thiết bị có thể hỗ trợ nhiều tùy chọn kết nối, giao thức truyền thông hoặc các chức năng nâng cao nhằm đáp ứng yêu cầu về tự động hóa, an toàn và độ tin cậy trong môi trường công nghiệp.
Dưới đây là bảng thông số kỹ thuật chi tiết của sản phẩm:
| Các thông số liên quan đến an toàn | |
| MTTFD (thời gian trung bình dẫn đến hư hỏng nguy hiểm) | 60 năm (EN ISO 13849-1) |
| Hiệu suất | |
| Số bước trên mỗi vòng quay (độ phân giải tối đa) | 16.384 (14 bit) |
| Số vòng quay | 131.072 (17 bit) |
| Độ phân giải tối đa (số bước trên mỗi vòng quay x số vòng quay) | 14 bit x 17 bit (16.384 x 131.072) |
| Giới hạn lỗi G | 0,35° (ở nhiệt độ phòng) |
| Độ lệch chuẩn lặp lại σr | 0,15° (ở nhiệt độ phòng) |
| Giao diện | |
| Giao diện truyền thông | PROFIBUS DP |
| Chi tiết giao diện truyền thông | DPV0 / DPV1 / DPV2 |
| Tốc độ truyền dữ liệu (tốc độ baud) | ≤ 12 MBaud |
| Thời gian khởi tạo | Khoảng 1 s |
| Dữ liệu tham số | Số bước trên mỗi vòng quay Số vòng quay ĐẶT TRƯỚC Hướng đếm Tốc độ lấy mẫu để tính toán vị trí Đơn vị cho đầu ra của giá trị tốc độ Chức năng trục tròn |
| Dữ liệu chẩn đoán có sẵn | Tốc độ tối đa Bộ đếm bật nguồn Bộ đếm giờ hoạt động Bộ đếm số chuyển động của cw/số chuyển động của ccw Điện áp hoạt động tối thiểu và tối đa |
| Chấm dứt xe buýt | Công tắc DIP |
| Điện tử | |
| Loại kết nối | Đầu nối đực, 2x, M12, 5 chân, hướng trục Đầu nối cái, 1x, M12, 5 chân, hướng trục |
| Điện áp cấp | 10 … 32 V |
| Công suất tiêu thụ | ≤ 1.5 W |
| Bảo vệ phân cực ngược | ✔ |
| Cơ học | |
| Thiết kế cơ khí | Trục rỗng mù |
| Đường kính trục | 12 mm |
| Đặc điểm của trục | Kẹp trước |
| Trọng lượng | 0.28 kg |
| Vật liệu trục | Thép không gỉ |
| Vật liệu mặt bích | Nhôm |
| Vật liệu vỏ | Nhôm |
| Mô-men xoắn khởi động | 2 Ncm (+20 °C) |
| mô-men xoắn vận hành | 1,6 Ncm (+20 °C) |
| Chuyển động cho phép tĩnh | ± 0.3 mm (bán kính) ± 0.5 mm (trục) |
| Chuyển động cho phép | ± 0.1 mm (bán kính) ± 0.2 mm (trục) |
| Tốc độ vận hành | ≤ 6.000 phút⁻¹ |
| Tuổi thọ vòng bi | 3,0 x 10^9 vòng quay |
| Gia tốc góc | ≤ 500.000 rad/s² |
| Dữ liệu môi trường xung quanh | |
| Tương thích điện từ (EMC) | Theo EN 61000-6-2 và EN 61000-6-3 |
| Cấp bảo vệ vỏ | IP67, phía trục (IEC 60529) IP67, phía nhà ở (IEC 60529) |
| Độ ẩm tương đối cho phép | 95% (Không được phép ngưng tụ) |
| Phạm vi nhiệt độ hoạt động | –30 °C … +80 °C |
| Phạm vi nhiệt độ lưu trữ | –40 °C … +100 °C |
| Khả năng chống sốc | 80 g, 6 ms (EN 60068-2-27) |
| Khả năng chống rung | 30 g, 10 Hz … 2,000 Hz (EN 60068-2-6) |
| Chứng chỉ | |
| Chứng nhận phù hợp tiêu chuẩn EU (Châu Âu) | ✔ |
| Chứng nhận Vương quốc Anh (UKCA) | ✔ |
| Chứng nhận phù hợp tiêu chuẩn ACMA (Úc) | ✔ |
| Chứng nhận phù hợp tiêu chuẩn Maroc | ✔ |
| Tuân thủ quy định RoHS Trung Quốc | ✔ |
| Chứng nhận cULus | ✔ |
| Thông tin theo Nghệ thuật. 3 của Đạo luật dữ liệu (Quy định EU 2023/2854) | ✔ |
| Phân loại | |
| ECLASS 5.0 | 27270502 |
| ECLASS 5.1.4 | 27270502 |
| ECLASS 6.0 | 27270590 |
| ECLASS 6.2 | 27270590 |
| ECLASS 7.0 | 27270502 |
| ECLASS 8.0 | 27270502 |
| ECLASS 8.1 | 27270502 |
| ECLASS 9.0 | 27270502 |
| ECLASS 10.0 | 27270502 |
| ECLASS 11.0 | 27270502 |
| ECLASS 12.0 | 27270502 |
| ETIM 5.0 | EC001486 |
| ETIM 6.0 | EC001486 |
| ETIM 7.0 | EC001486 |
| ETIM 8.0 | EC001486 |
| UNSPSC 16.0901 | 41112113 |
