Băng tải công nghiệp là gì? Hướng dẫn phân loại và chọn đúng cho nhà máy

• Băng tải công nghiệp là giải pháp cốt lõi giúp tự động hóa vận chuyển, tăng năng suất và giảm chi phí vận hành trong nhà máy.
• Có 6 loại băng tải phổ biến (PVC/PU, cao su, cao su lõi thép, con lăn, xích, gầu nâng) mỗi loại phù hợp với từng ngành và điều kiện làm việc khác nhau.
• Việc lựa chọn băng tải cần dựa trên tải trọng, môi trường, vật liệu và chi phí vòng đời (TCO), không chỉ giá đầu tư ban đầu.
• Thiết kế đúng ngay từ đầu giúp tránh phần lớn sự cố vận hành và giảm đáng kể chi phí bảo trì.
• Bảo trì định kỳ là yếu tố then chốt giúp kéo dài tuổi thọ băng tải gấp 2–3 lần và đảm bảo hệ thống hoạt động ổn định 24/7.

Bài viết này cung cấp hướng dẫn chi tiết từ kinh nghiệm thực tế của đội ngũ kỹ thuật AUMI, giúp bạn hiểu rõ các loại băng tải, ứng dụng cụ thể và cách lựa chọn phù hợp với nhu cầu sản xuất.

1. Băng tải công nghiệp là gì? Cấu tạo và nguyên lý

1.1. Định nghĩa

Băng tải công nghiệp (industrial conveyor system) là thiết bị cơ khí dùng để vận chuyển vật liệu, sản phẩm hoặc hàng hóa từ điểm A đến điểm B một cách liên tục và tự động. Khác với vận chuyển thủ công hoặc xe nâng, băng tải hoạt động 24/7 với tốc độ ổn định, giảm thiểu sai sót do con người.

1.2. Cấu tạo cơ bản

Một hệ thống băng tải tiêu chuẩn gồm 5 thành phần chính:

1. Mặt băng (Belt/Chain/Roller): Tiếp xúc trực tiếp với sản phẩm, chịu lực ma sát và mài mòn. Vật liệu phổ biến: PVC, PU, cao su, inox.
2. Khung giá đỡ (Frame): Thường làm từ thép carbon sơn tĩnh điện hoặc inox 304 (môi trường ẩm ướt). Phải chịu được tải trọng gấp 2-3 lần tải thiết kế.
3. Hệ thống truyền động (Drive system): Gồm motor (thường 0.37-7.5kW), giảm tốc (worm/helical), pulley/sprocket. Motor DC cho tốc độ biến thiên, motor AC cho tốc độ cố định.
4. Con lăn nâng đỡ (Roller/Idler): Giảm ma sát, nâng đỡ băng. Khoảng cách con lăn thường 200-500mm tùy trọng lượng sản phẩm.
5. Hệ thống căng băng (Tensioning system): Giữ băng luôn căng đều, tránh trượt. Có 2 loại: căng cơ (ốc vít) và căng tự động (lò xo/khí nén).

Theo ISO 5048, hệ số an toàn (safety factor) thường được áp dụng khoảng 6–7:1 cho các ứng dụng thông thường. Trong môi trường khắc nghiệt như khai thác mỏ, nhiều nhà thiết kế nâng hệ số lên 8–10:1 để đảm bảo độ tin cậy và an toàn vận hành cao hơn.

2. 6 loại băng tải công nghiệp phổ biến

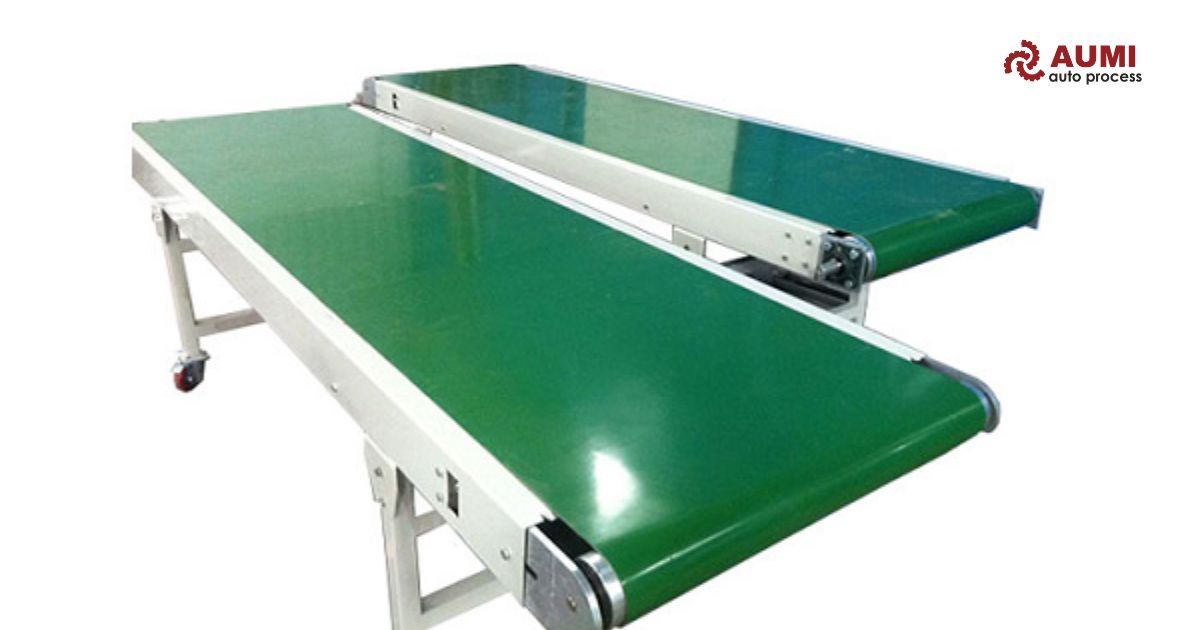

2.1. Băng tải PVC/PU

Băng tải PVC (Polyvinyl Chloride) và PU (Polyurethane) là loại nhẹ, linh hoạt, dễ vệ sinh. PU có ưu thế hơn PVC ở khả năng chịu dầu mỡ và đạt chuẩn FDA (an toàn thực phẩm). Độ dày băng phổ biến: 2-6mm, độ rộng: 300-2000mm.

Ưu điểm:

• Nhẹ (1.2-2.5 kg/m²), dễ lắp đặt và vận hành
• Bề mặt nhẵn, không hấp thụ vi khuẩn → dễ vệ sinh
• Giá thành rẻ (500,000-2,000,000đ/m tùy kích thước)
• Có nhiều loại bề mặt: nhám, gai, vân (tăng ma sát)

Nhược điểm:

• Không chịu nhiệt cao (max 80°C cho PVC, 90°C cho PU)
• Chịu tải nhẹ (max 50 kg/m), không dùng cho vật nặng
• Tuổi thọ trung bình 2-3 năm (môi trường làm việc 16h/ngày)

Theo số liệu từ các dự án AUMI triển khai tại nhà máy chế biến thủy sản, băng tải PU trắng FDA-grade có tuổi thọ gấp 1.5 lần PVC thường và giảm 40% chi phí vệ sinh nhờ bề mặt chống dính tốt hơn.

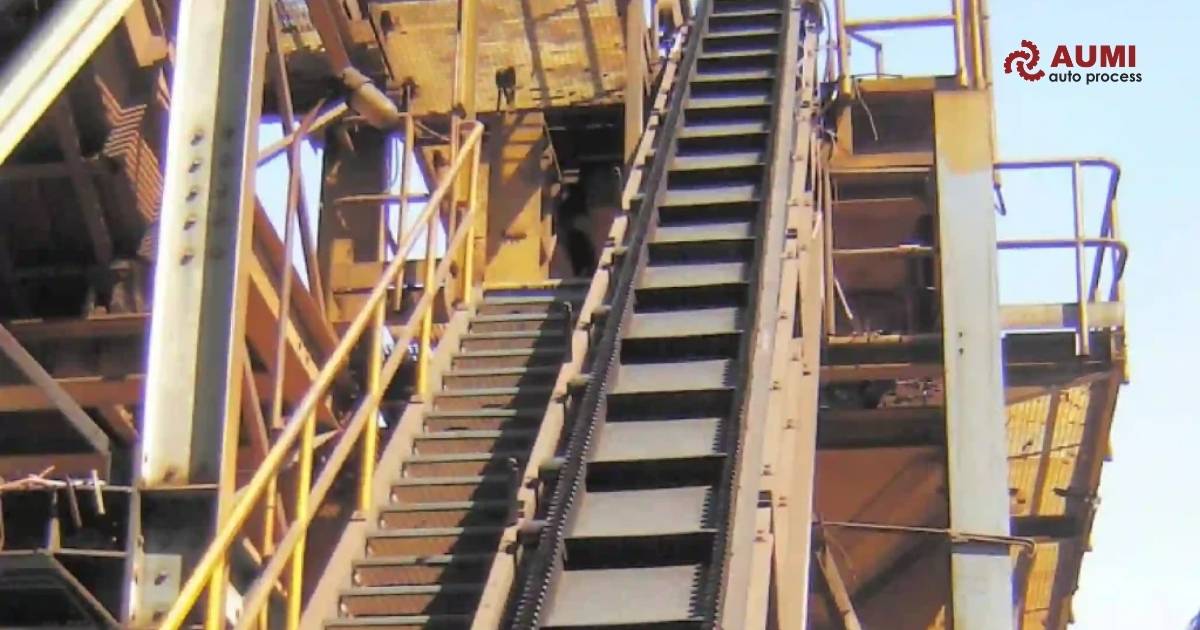

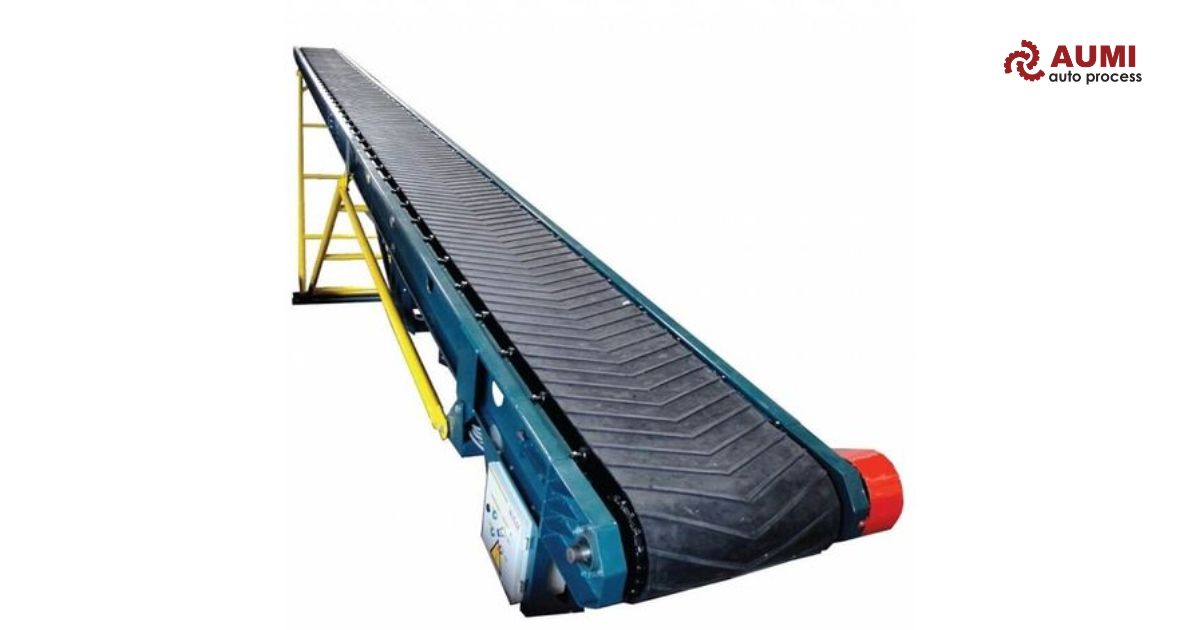

2.2. Băng tải cao su thông thường

Băng tải cao su (rubber conveyor belt) có lớp vải thép hoặc vải polyester bên trong làm khung chịu lực, bên ngoài phủ cao su chống mài mòn. Loại này được thiết kế cho môi trường khắc nghiệt: mỏ đá, xi măng, cảng biển.

Phân loại theo lớp vải:

• EP (Polyester): Độ bền kéo 200-500 N/mm, giãn ít, dùng băng tải dài
• NN (Nylon): Độ bền kéo 400-800 N/mm, giãn nhiều, hấp thụ va đập tốt
• ST (Steel Cord): Lõi thép, độ bền 1200-3000 N/mm, dùng mỏ khai thác sâu

Đặc tính kỹ thuật:

• Chịu nhiệt: 150°C (thường), 200°C (chống cháy), 400°C (chịu nhiệt đặc biệt)
• Độ dày cao su: 3-15mm (mặt chịu tải), 1.5-8mm (mặt dưới)
• Tuổi thọ: 5-10 năm (tùy môi trường)

Việc chọn cao su chống mài mòn theo tiêu chuẩn DIN-Y (abrasion ≤ 150 mm³) có thể tăng tuổi thọ đáng kể so với cao su thông thường.

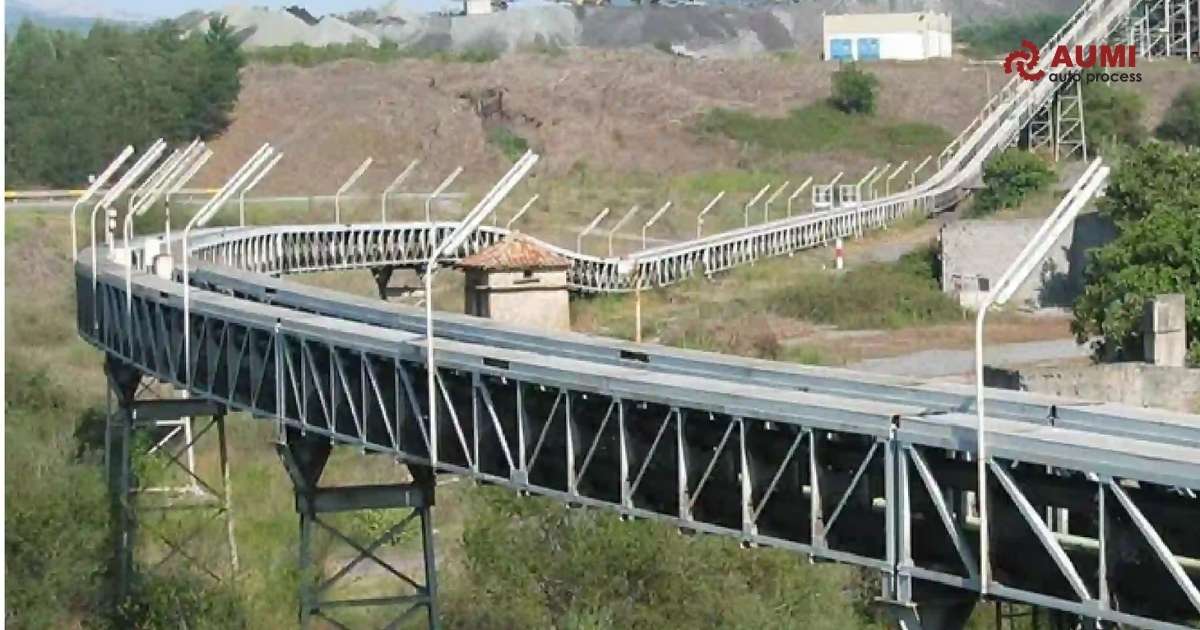

2.3. Băng tải lõi thép (Steel Cord – ST)

Băng tải lõi thép (Steel Cord Conveyor Belt) là loại băng tải cao cấp sử dụng cáp thép cường độ cao (từ ST630 đến ST5400 hoặc cao hơn) làm lớp xương chính thay vì lớp vải như băng tải thông thường.

Thông số kỹ thuật:

• Cấp độ cường độ: ST630 – ST5400 (và một số dòng cao cấp hơn).
• Độ giãn dài dưới tải làm việc: thường dưới 0,25% (rất thấp so với băng tải vải EP/NN).
• Độ bền kéo: cực cao, phù hợp với tải trọng lớn và khoảng cách vận chuyển dài.
• Độ dày lớp cao su phủ: tùy theo yêu cầu chống mài mòn và chịu nhiệt (thường 4–8 mm mặt trên).

Ưu điểm nổi bật:

• Độ giãn dài rất nhỏ giúp giảm hiện tượng võng giữa các con lăn, từ đó giảm lực cản và tiết kiệm năng lượng vận hành.
• Khả năng chịu va đập và chống xé rách vượt trội, đặc biệt phù hợp khi vận chuyển vật liệu lớn, sắc nhọn hoặc rơi từ độ cao.
• Tuổi thọ cao và ít phải nối dán hơn so với băng tải lõi vải, đặc biệt trên các tuyến băng dài hàng kilomet.
• Độ bền kéo cao giúp chịu được tải trọng lớn và khoảng cách vận chuyển xa mà vẫn duy trì hiệu suất ổn định.

*Lưu ý khi sử dụng: Do độ cứng ngang lớn hơn băng tải vải, việc thiết kế hệ thống con lăn, ròng rọc và góc tạo rãnh cần được tính toán chính xác để phát huy tối đa hiệu suất.

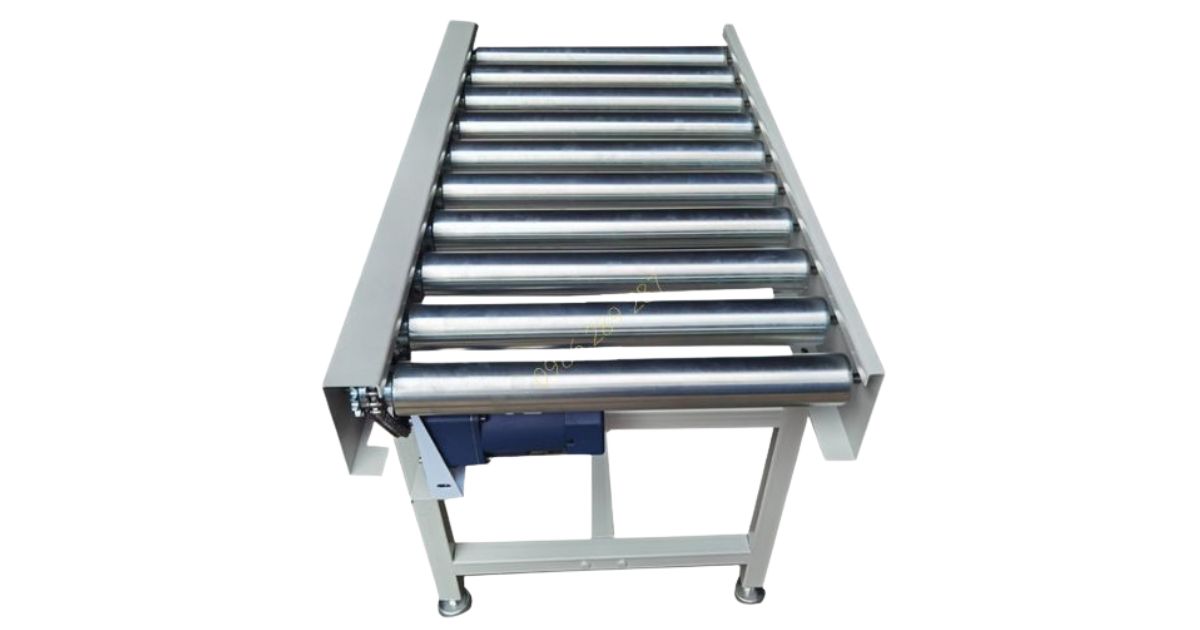

2.4. Băng tải con lăn

Băng tải con lăn (roller conveyor) sử dụng các con lăn song song thay vì băng liền. Có 2 loại: con lăn tự do (gravity roller – dốc tự trôi) và con lăn động lực (powered roller – có motor).

Thông số kỹ thuật:

• Đường kính con lăn: 38mm, 50mm, 60mm, 76mm (phổ biến)
• Khoảng cách con lăn: 75-150mm (pallet), 50-75mm (thùng carton nhẹ)
• Tải trọng mỗi con lăn: 50-300 kg (tùy loại bearing)

Ưu điểm nổi bật:

• Dễ tích hợp robot/AGV (Automated Guided Vehicle)
• Bảo trì đơn giản – thay từng con lăn hỏng, không cần thay toàn bộ băng
• Phân loại sản phẩm dễ dàng (pop-up sorter, pusher diverter)

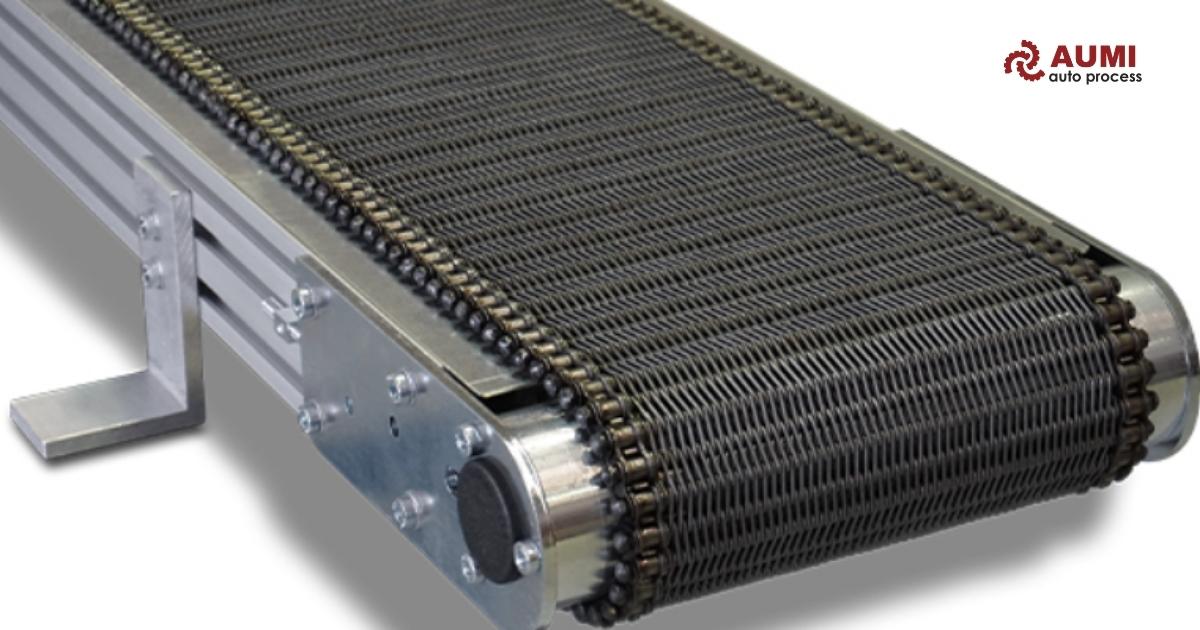

2.5. Băng tải xích

Băng tải xích (chain conveyor) dùng xích kim loại kéo các tấm bản (plate) hoặc lưới inox. Đây là lựa chọn duy nhất cho môi trường nhiệt độ cao (lò nhiệt, dây chuyền sơn tĩnh điện) và tải trọng siêu nặng.

Phân loại:

• Xích bản (slat chain): Tấm thép/inox gắn trên xích, chịu tải 1000 kg/m
• Xích lưới (wire mesh): Lưới inox 304/316, dùng lò nướng, sấy khô
• Xích móc (apron chain): Tấm lớn liền khối, dùng mỏ than, quặng

Yêu cầu bôi trơn:

Xích cần bôi trơn định kỳ 500-1000 giờ vận hành. Với môi trường thực phẩm, dùng mỡ bôi trơn chuẩn NSF-H1 (an toàn tiếp xúc thực phẩm). Nhiệt độ >200°C dùng mỡ graphite chịu nhiệt.

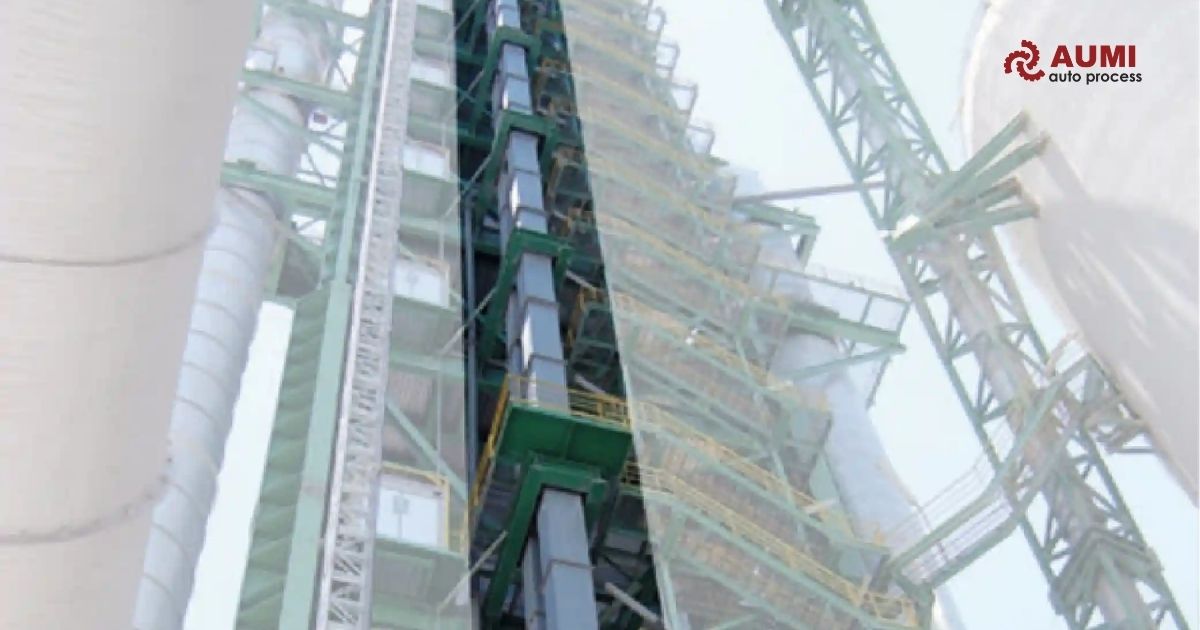

2.6. Băng tải gầu nâng (Bucket Elevator Belt)

Băng tải gầu nâng là loại băng tải đặc biệt được thiết kế để vận chuyển vật liệu dạng bột, hạt hoặc cục nhỏ theo phương thẳng đứng hoặc nghiêng lớn. Hệ thống gồm băng tải chịu lực và các gầu (bucket) gắn cố định trên băng, cho phép nâng vật liệu lên chiều cao đáng kể trong không gian hạn chế.

Cấu tạo chính:

• Băng tải: Thường sử dụng băng cao su lõi vải (polyester-nylon) hoặc lõi thép, có khả năng chịu kéo cao và giữ bu lông gầu chắc chắn.
• Gầu: Được gắn bằng bu lông, có thể làm từ thép, inox hoặc nhựa tùy theo tính chất vật liệu (mài mòn, ăn mòn, nhiệt độ).

Ưu điểm nổi bật:

• Chiếm diện tích sàn nhỏ nhưng có khả năng nâng cao lớn (thường từ 10 – 100 mét tùy thiết kế).
• Công suất vận chuyển cao, tiêu thụ năng lượng tương đối thấp so với các phương pháp nâng khác.
• Hoạt động ổn định với vật liệu rời như bột, hạt, viên.
• Dễ dàng tích hợp vào hệ thống silo, kho chứa nguyên liệu.

Các nhà máy xi măng, chế biến nông sản và sản xuất bột có thể tham khảo dòng băng tải gầu nâng do AUMI cung cấp để có thêm lựa chọn giải pháp phù hợp với điều kiện thực tế.

3. Ứng dụng băng tải trong 7 ngành công nghiệp chính

3.1. Ngành thực phẩm & đồ uống

Yêu cầu cao nhất về vệ sinh và an toàn thực phẩm: chứng nhận FDA/CE, bề mặt chống dính, dễ vệ sinh và chống nước.

Loại băng tải phù hợp: Băng tải PVC và PU (đặc biệt PU trắng hoặc xanh lá FDA-grade).

Bề mặt băng thường được thiết kế với vân chống trượt hoặc gai nâng (cleats) để vận chuyển lên dốc.

Ứng dụng cụ thể:

• Đóng gói bánh kẹo, chocolate
• Vận chuyển thịt đông lạnh (cần băng PU chịu nhiệt độ thấp -20°C)
• Rửa rau quả (sử dụng băng PVC xanh chống nước)
• Phân loại trứng, đóng chai nước ngọt và đồ uống Tốc độ thường dao động từ 10–30 m/phút, có thể lên đến 60 m/phút trên dây chuyền đóng chai tốc độ cao.

3.2. Ngành dược phẩm

Đây là ngành có yêu cầu khắt khe nhất về độ sạch và tuân thủ tiêu chuẩn GMP.

Loại băng tải phù hợp: Băng tải inox 316L hoặc PU đạt chuẩn GMP, không rơi bụi, chịu được quy trình rửa CIP bằng hóa chất khử trùng.

Ứng dụng cụ thể:

• Vận chuyển viên nén từ máy ép → máy đếm/đóng vỉ → máy đóng hộp → máy in date → đóng thùng.
• Tốc độ thường chậm (5–15 m/phút) để đảm bảo độ chính xác cao và tránh làm vỡ sản phẩm.

3.3. Logistics & kho bãi

Trung tâm phân phối (distribution center) hiện đại đòi hỏi hệ thống băng tải tốc độ cao, linh hoạt và khả năng tích hợp tự động hóa.

Loại băng tải phù hợp: Băng tải con lăn (roller conveyor), đặc biệt là con lăn động lực (powered roller).

Ứng dụng cụ thể:

• Vận chuyển thùng carton, pallet trong kho
• Hệ thống phân loại tự động (sortation) kết nối với WMS Công nghệ sortation phổ biến:
• Cross-belt sorter: lên đến 10.000 kiện/giờ, độ chính xác 99,9%
• Tilt-tray sorter: phù hợp hàng nhẹ (thời trang, mỹ phẩm)
• Pop-up wheel sorter: dùng cho thùng carton nặng

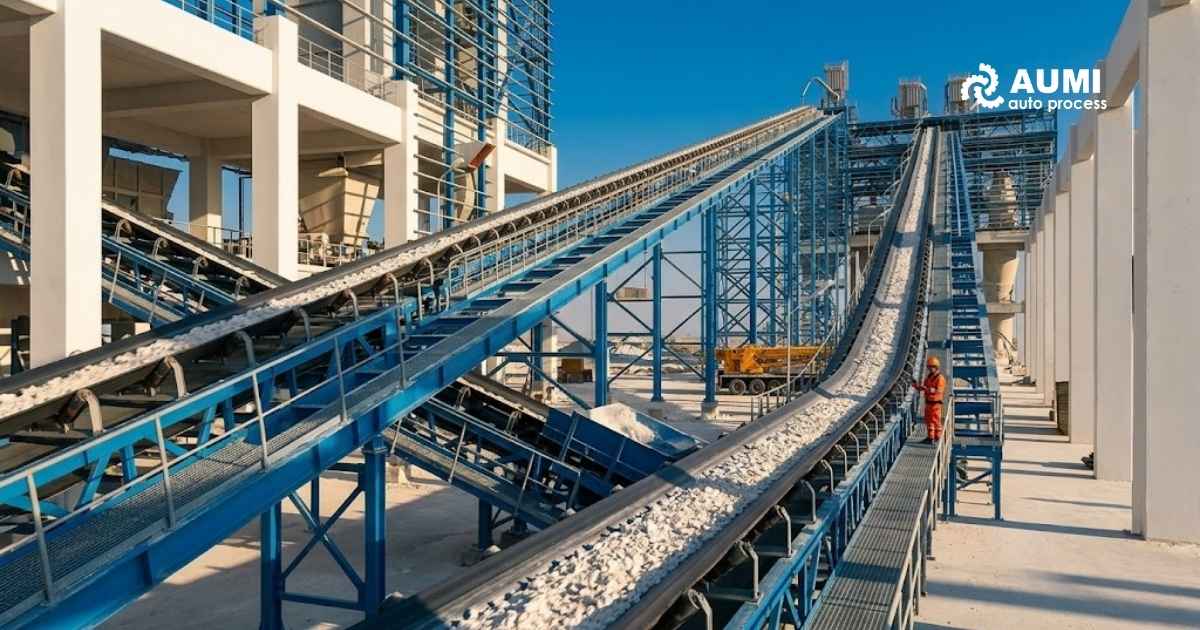

3.4. Khai thác mỏ & xi măng

Đây là môi trường khắc nghiệt nhất với bụi nhiều, va đập mạnh, tải trọng lớn (500-1000 kg/m).

Loại băng tải phù hợp:

• Băng tải cao su thông thường cho tải trung bình
• Băng tải cao su lõi thép (Steel Cord) cho tải trọng lớn và khoảng cách dài (lên đến 3–5 km ở mỏ lộ thiên)

Ứng dụng cụ thể:

• Vận chuyển than, quặng, đá, clinker, xi măng.
• Hệ thống cần trang bị đầy đủ thiết bị chống tràn như skirtboard, impact bar và belt cleaner để tránh tắc nghẽn và hỏng hóc sớm.

3.5. Sản xuất ô tô

Dây chuyền lắp ráp ô tô yêu cầu loại băng tải chịu tải nặng, tốc độ chậm và ổn định cao.

Loại băng tải phù hợp: Băng tải xích bản (slat chain) và xích lưới chịu nhiệt.

Ứng dụng cụ thể:

• Dây chuyền lắp ráp: sử dụng xích bản chịu tải 2–3 tấn/mét, tốc độ chậm 2–5 m/phút để công nhân lắp ráp chi tiết.
• Dây chuyền sơn tĩnh điện: dùng xích lưới chịu nhiệt (lên đến 180–200°C) và phải chống tĩnh điện tuyệt đối để tránh nguy cơ cháy nổ.

3.6. Ngành hóa chất & phân bón

Đây là ngành đòi hỏi băng tải phải chịu được tính ăn mòn, bụi mịn và đôi khi là nhiệt độ cao. Vật liệu thường ở dạng bột hoặc hạt rất dễ rơi vãi và gây bụi.

Loại băng tải phù hợp chính:

• Băng tải gầu nâng (Bucket Elevator Belt)
• Băng tải lõi thép (Steel Cord) cho các tuyến ngang dài
• Băng tải cao su chịu hóa chất hoặc PU đặc biệt (tùy ứng dụng)

Ứng dụng cụ thể:

• Vận chuyển thẳng đứng bột phân bón, urê, DAP, kali từ silo xuống dây chuyền đóng gói.
• Cấp liệu nguyên liệu cho máy trộn và máy tạo hạt.
• Vận chuyển bột hóa chất, hạt nhựa, bột khoáng giữa các công đoạn sản xuất.
• Hệ thống thu hồi và tái chế bột thừa trong nhà máy.

3.7. Ngành chế biến nông sản

Ngành này đòi hỏi sự kết hợp giữa vệ sinh thực phẩm và khả năng chịu tải liên tục với vật liệu khô, dễ vỡ hoặc dễ bay bụi.

Loại băng tải phù hợp chính:

• Băng tải PU thực phẩm (FDA-grade) cho các công đoạn cần vệ sinh cao.
• Băng tải gầu nâng cho vận chuyển thẳng đứng.
• Băng tải PVC hoặc cao su nhẹ cho vận chuyển ngang.

Ứng dụng cụ thể:

• Vận chuyển lúa, gạo, hạt điều, cà phê, tiêu sau khâu làm sạch và sấy khô.
• Cấp liệu từ silo vào máy xay, máy đánh bóng hoặc máy đóng gói.
• Vận chuyển bột mì, bột sắn, ngô nghiền giữa các công đoạn sản xuất.
• Hệ thống băng tải trong kho lưu trữ và xuất nhập hàng nông sản.

4. 7 bước chọn băng tải phù hợp

Bước 1: Xác định đặc tính sản phẩm

• Trọng lượng đơn vị: < 5kg → PVC/PU, 5-50kg → cao su, > 50kg → con lăn/xích
• Kích thước: Nhỏ/không đều → băng liền, Lớn/pallet → con lăn
• Nhiệt độ: Nóng/lạnh → cao su, Thường → PVC/PU
• Độ ẩm: Ướt → PU chống nước hoặc inox, Khô → PVC
• Bề mặt: Cần ma sát → băng vân/gai, Trơn → băng nhẵn

Bước 2: Tính toán tải trọng

Công thức tải trọng băng tải:

Q = (m × v × 60) / L

Trong đó: Q = công suất vận chuyển (kg/h), m = khối lượng sản phẩm (kg), v = tốc độ băng (m/phút), L = khoảng cách giữa các sản phẩm (m)

Ví dụ: Vận chuyển thùng carton 10kg, khoảng cách 1m, tốc độ 20m/phút → Q = (10 × 20 × 60) / 1 = 12,000 kg/h = 12 tấn/giờ.

Bước 3: Xác định kích thước và layout

• Chiều dài (L): Đo từ điểm A đến điểm B, cộng thêm 5% dự phòng
• Chiều rộng (W): Rộng hơn sản phẩm 50-100mm mỗi bên (VD: sản phẩm 300mm → băng 400-500mm)
• Góc nghiêng: PVC nhẵn max 15°, PVC gai max 30°, xích max 45°
• Bán kính cong: Băng PVC min R=300mm, cao su min R=500mm

Bước 4: Chọn vật liệu băng tải

Ma trận lựa chọn nhanh:

• Thực phẩm/dược → PU trắng FDA hoặc inox 316L
• Kho logistics → con lăn thép hoặc nhựa
• Nhiệt độ cao → xích inox hoặc cao su chịu nhiệt
• Tải nặng → cao su ST hoặc xích bản
• Giá rẻ, nhẹ → PVC đen công nghiệp

Bước 5: Tính công suất motor

Công thức đơn giản hóa:

P = (Q × L × 9.81 × f) / (3600 × η)

P = công suất motor (kW), Q = tải trọng (kg/h), L = chiều dài (m), f = hệ số ma sát (0.015-0.03), η = hiệu suất hệ thống (0.85-0.9)

Lưu ý: Chọn motor lớn hơn 20-30% công suất tính toán để dự phòng quá tải và khởi động.

Bước 6: Chọn phụ kiện và tùy chọn

• Vách chắn (side guard): Ngăn sản phẩm rơi ra ngoài
• Biến tần (inverter): Điều chỉnh tốc độ linh hoạt, tiết kiệm điện 30-50%
• Cảm biến (sensor): Photoelectric sensor phát hiện sản phẩm, start/stop tự động
• Hệ thống căng băng tự động: Giảm 80% công bảo trì

Bước 7: Tính tổng chi phí sở hữu (TCO)

TCO = Chi phí mua + Chi phí lắp đặt + (Chi phí vận hành × tuổi thọ) + Chi phí bảo trì

Ví dụ so sánh TCO 5 năm:

• Băng PVC: 20tr (mua) + 5tr (lắp) + 3tr/năm (điện + bảo trì) × 5 = 40 triệu
• Con lăn động lực: 50tr + 10tr + 1.5tr/năm × 5 = 67.5 triệu

*Kết luận: Con lăn đắt hơn 68% ban đầu nhưng chỉ đắt hơn 27.5 triệu sau 5 năm nhờ tiết kiệm điện và bảo trì ít hơn.

5. Bảo trì băng tải – Kéo dài tuổi thọ gấp đôi

Bảo trì định kỳ giúp băng tải hoạt động gấp 2-3 lần tuổi thọ thiết kế. Có 2 công việc chính cần đảm bảo là lên lịch trình bảo trì liên tục và biết các dấu hiệu hỏng hóc để có thể sửa chữa ngay.

5.1. Lịch trình bảo trì chuẩn

5.2. Các dấu hiệu băng tải cần sửa chữa ngay

• Băng chạy lệch: Nguyên nhân: Căng không đều, pulley không song song. Khắc phục: Căn chỉnh lại pulley, điều chỉnh độ căng.
• Băng trượt: Nguyên nhân: Băng quá lỏng, pulley bị mòn. Khắc phục: Căng băng hoặc thay pulley.
• Tiếng kêu bất thường: Nguyên nhân: Bearing hỏng, trục lệch tâm. Khắc phục: Thay bearing, căn chỉnh lại trục.
• Motor nóng quá mức: Nguyên nhân: Quá tải, băng quá căng. Khắc phục: Giảm tải hoặc nới băng.

6. Câu hỏi thường gặp (FAQ)

Q1: Băng tải PVC và PU khác nhau thế nào? Nên chọn loại nào?

PVC rẻ hơn (500k-1.5tr/m) nhưng PU bền hơn (1-2.5tr/m), chịu dầu mỡ tốt hơn và đạt chuẩn FDA. Chọn PVC cho công nghiệp thông thường, PU cho thực phẩm/dược phẩm. Tuổi thọ PU dài hơn PVC khoảng 50%.

Q2: Băng tải dài 10m cần motor bao nhiêu kW?

Phụ thuộc tải trọng. Công thức đơn giản: P(kW) = (Tải kg/h × Dài m) / 20,000. VD: 500kg/h, 10m → P = (500×10)/20000 = 0.25kW → chọn motor 0.37kW (có dự phòng). Tải nặng hơn cần motor lớn hơn.

Q3: Băng tải có thể vận chuyển lên dốc bao nhiêu độ?

Băng nhẵn: max 15°. Băng có gai (cleats): max 30-35°. Xích: max 45°. Vượt quá giới hạn này sản phẩm sẽ trượt ngược. Góc càng lớn càng cần gai cao và khoảng cách gai dày hơn.

Q4: Băng tải cần bảo trì mấy lần một năm?

Tối thiểu 2 lần/năm (6 tháng/lần) cho đại tu, cộng với bảo trì định kỳ hàng tuần/tháng. Môi trường khắc nghiệt (mỏ, xi măng) cần bảo trì tháng 1 lần. Chi phí bảo trì năm khoảng 5-10% giá trị thiết bị.

Q5: Chi phí lắp đặt băng tải khoảng bao nhiêu?

• Băng tải PVC đơn giản: 5-10 triệu (mua + lắp).
• Con lăn 10m: 30-50 triệu.
• Hệ thống tự động hóa phức tạp: 100-500 triệu.

AUMI cung cấp báo giá chi tiết sau khi khảo sát hiện trường, bao gồm thiết bị, lắp đặt và vận hành thử.

📞 Hotline: 0917 991 589 (Hà Nội) | 0932 226 100 (TP.HCM)
📧 Email: [email protected]
🌐 Website: https://aumi.com.vn/c/sig/bang-tai/
📍 Địa chỉ AUMI:

• Hà Nội: B44, Lô nhà vườn, Khu đô thị Việt Hưng, Long Biên
• TP.HCM: Tầng 2, tòa nhà HS, 260/11 Nguyễn Thái Bình, Quận Tân Bình
• Đà Nẵng: Tầng 9 Tòa nhà PV Bank, Số 2 đường 30-4, Phường Hòa Cường, TP Đà Nẵng, Việt Nam
