Cảm Biến Khoảng Cách Laser SICK: Hướng Dẫn Kỹ Thuật Toàn Diện 2026

• Cảm biến khoảng cách laser SICK sử dụng ba công nghệ cốt lõi: Triangulation, Time-of-Flight (TOF) và Chromatic Confocal.
• SICK có 3 dòng distance sensor chính: DT (Distance Triangulation) cho đo gần chính xác cao, OD (Optical Distance) cho đo tầm trung, và DL (Distance Laser) cho đo tầm xa.
• Khi chọn sensor cần nắm rõ: measuring range, linearity error, response time, output type (analog/IO-Link) và điều kiện môi trường.
• Phổ biến nhất trong ngành là: định vị xe AGV/stacker, đo mức kho chứa, kiểm tra chiều cao sản phẩm trên băng tải, và phát hiện lỗi khuôn đúc.
• SICK displacement sensor dùng triangulation cho độ phân giải micromet, trong khi TOF sensor đo khoảng cách lớn hơn với sai số vài mm – cần phân biệt rõ trước khi chọn mua.
• Nhiễu ánh sáng môi trường và màu sắc bề mặt vật thể là 2 yếu tố hay bị bỏ qua nhất khi lựa chọn cảm biến, dẫn đến kết quả đo không ổn định.

Cảm biến khoảng cách laser (laser distance sensor) là thiết bị đo khoảng cách không tiếp xúc, sử dụng chùm tia laser để xác định chính xác vị trí hoặc khoảng cách đến vật thể đích trong phạm vi từ vài mm đến hàng trăm mét, với độ chính xác từ ±0.1 µm đến vài mm tùy dòng. SICK – thương hiệu cảm biến công nghiệp hàng đầu thế giới từ Đức, phủ đầy mọi ứng dụng từ kiểm tra dây chuyền đến định vị crane trong kho thông minh.

1. Cảm Biến Khoảng Cách Laser Là Gì?

Cảm biến khoảng cách laser là thiết bị đo không tiếp xúc dùng tia laser để xác định khoảng cách đến vật thể, với dải đo từ 20mm đến 300m tùy dòng sản phẩm.

Cảm biến khoảng cách laser (laser distance sensor / đo khoảng cách laser) là loại cảm biến quang học phát ra chùm tia laser (thường là laser đỏ 650nm hoặc hồng ngoại 860nm), chiếu vào bề mặt vật đo và thu nhận tín hiệu phản xạ để tính khoảng cách. Không giống cảm biến siêu âm bị ảnh hưởng bởi nhiệt độ không khí, hay cảm biến tiếp xúc cơ học có độ mài mòn theo thời gian, cảm biến laser mang lại kết quả đo ổn định, lặp lại và không xâm lấn vào đối tượng đo.

Khi nào nên dùng cảm biến khoảng cách laser thay vì cảm biến khác?

2. Nguyên Lý Hoạt Động Của Laser Distance Sensor

SICK sử dụng 2 nguyên lý chính: TOF (Time-of-Flight) đo thời gian ánh sáng đi-về cho tầm xa, và triangulation đo góc lệch điểm sáng cho tầm gần độ chính xác cao.

2.1. Nguyên lý TOF (Time-of-Flight) – Đo Thời Gian Bay

TOF sensor là công nghệ đo khoảng cách phổ biến nhất trong dải tầm trung và tầm xa. Nguyên lý hoạt động:

1. Cảm biến phát ra một xung laser cực ngắn (hoặc sóng liên tục được điều chế pha).
2. Xung laser chạm vào bề mặt vật đo và phản xạ trở lại.
3. Mạch xử lý nội bộ đo thời gian trễ (Δt) giữa lúc phát và lúc nhận.
4. Khoảng cách được tính theo công thức: d = (c × Δt) / 2, trong đó c = 3×10⁸ m/s (tốc độ ánh sáng).

• Ưu điểm TOF: Dải đo lớn (lên đến 300m với dòng DL), ít bị ảnh hưởng bởi màu sắc bề mặt, thích hợp cho outdoor và ứng dụng crane/AGV định vị khoảng cách xa.
• Nhược điểm TOF: Độ phân giải bị giới hạn bởi tốc độ xử lý; với khoảng cách nhỏ dưới 100mm, độ chính xác kém hơn triangulation.

2.2. Nguyên lý Triangulation – Tam Giác Hóa Quang Học

Triangulation (tam giác hóa quang học) là nguyên lý được dùng cho SICK displacement sensor và các dòng đo gần cần độ chính xác cao.

Nguyên lý:

1. Cảm biến chiếu tia laser tạo điểm sáng trên bề mặt vật đo.
2. Một camera/array CCD đặt nghiêng góc cố định so với trục phát laser thu nhận hình ảnh điểm sáng phản xạ.
3. Khi khoảng cách thay đổi, vị trí điểm sáng trên CCD dịch chuyển.
4. Bộ xử lý tính khoảng cách dựa trên góc lệch của điểm sáng theo phép tam giác lượng.

Ưu điểm triangulation: Độ phân giải cực cao đến 0.1μm (với dòng OD Mini), lý tưởng cho kiểm tra độ phẳng, đo biên dạng, phát hiện lỗi bề mặt.

Nhược điểm triangulation: Dải đo ngắn (thường dưới 500mm), góc nghiêng bề mặt vật đo ảnh hưởng đến kết quả, bề mặt phản xạ gương (mirror-like) gây lỗi đo.

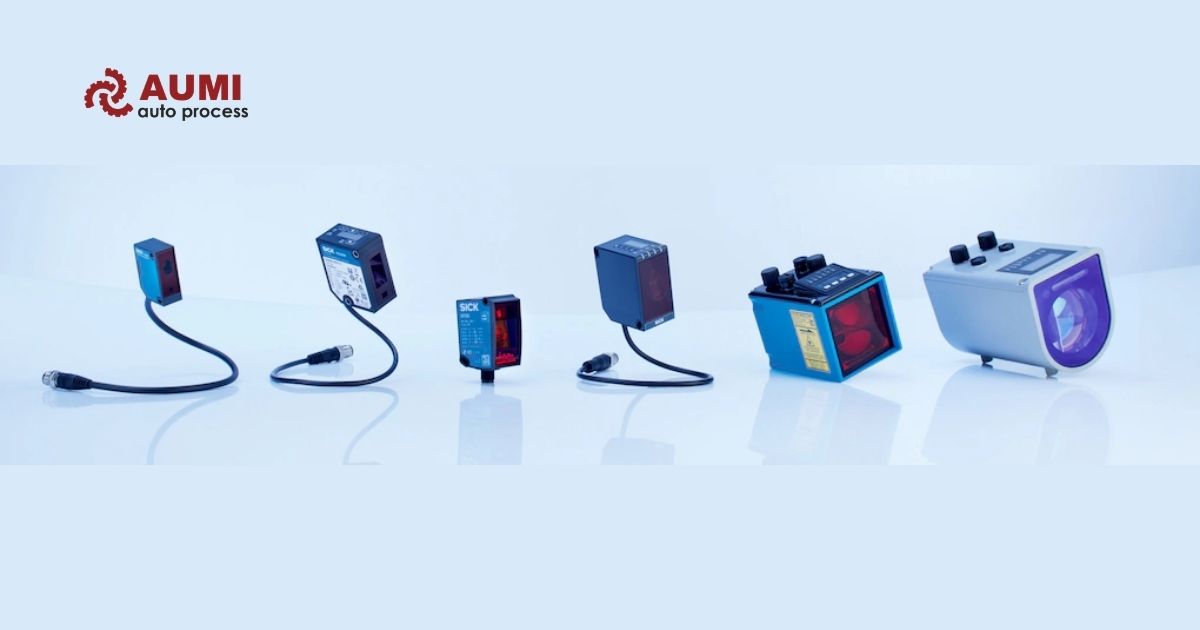

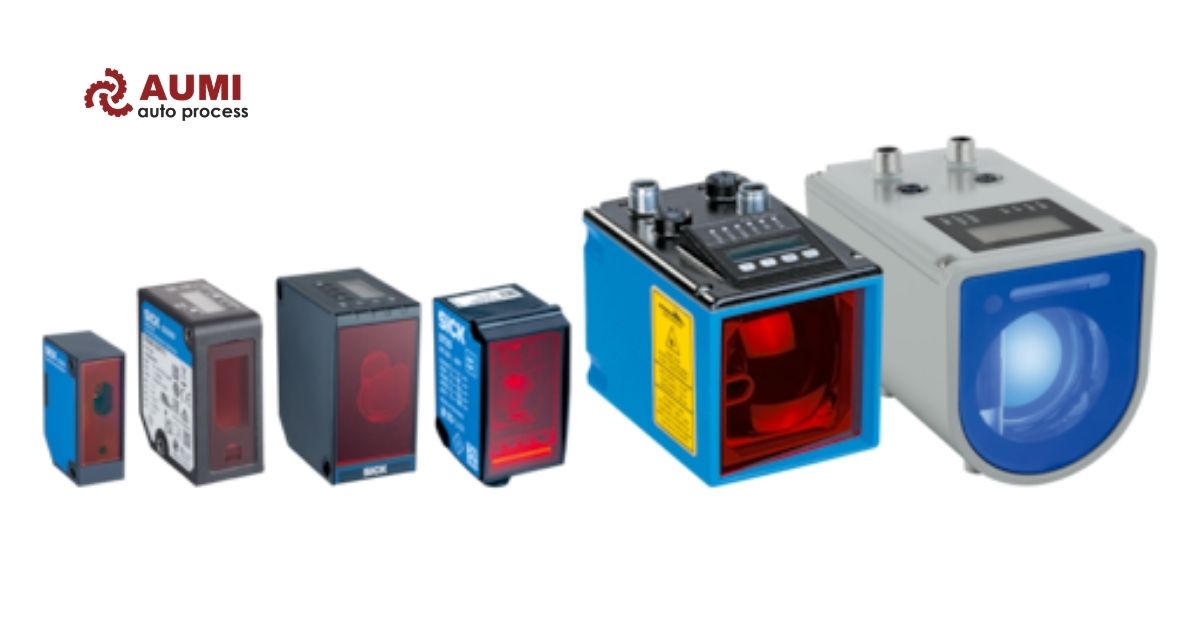

3. Phân Loại Cảm Biến Khoảng Cách Laser SICK

SICK có 4 dòng distance sensor chính, mỗi dòng tối ưu cho một dải đo và ứng dụng cụ thể. Việc chọn sai dòng là nguyên nhân phổ biến nhất gây ra lỗi hệ thống.

SICK phân loại laser distance sensor theo dải đo và nguyên lý hoạt động như sau:

3.1. Bảng So Sánh 3 Nguyên Lý Các Dòng Distance Sensor SICK

Nguồn: SICK Product Catalog – Distance Sensors 2025

3.2. Dòng DT (Distance – Triangulation)

Dòng DT35 và DT50 là lựa chọn phổ biến nhất trong môi trường nhà máy Việt Nam nhờ cân bằng tốt giữa độ chính xác và chi phí. Đây là dòng cảm biến khoảng cách laser ứng dụng triangulation, compact nhỏ gọn và dễ tích hợp.

*Lưu ý từ đội kỹ thuật AUMI: Trong điều kiện nhà máy có bụi mịn (như nhà máy xi măng, gỗ), dòng DT35 cần vệ sinh mặt kính cảm biến định kỳ mỗi 3 tháng để duy trì độ chính xác.

3.3. Dòng OD (Optical Distance)

Dòng OD (Optical Distance / Displacement Sensors) của SICK tập trung vào đo chính xác cao ở dải ngắn đến trung bình bằng công nghệ Laser Triangulation. Chúng phù hợp cho các ứng dụng đòi hỏi độ phân giải micrometer.

Model OD5000 nổi bật với:

• Phạm vi đo từ 14 mm đến 190 mm (tùy model C15 / C30 / C85 / C150)
• Tốc độ đo lên đến 80 kHz – lý tưởng cho ứng dụng đo động tốc độ cao và vật thể quay
• Ethernet tích hợp (TCP/IP, UDP) + web server: dễ dàng cấu hình và truyền dữ liệu thời gian thực
• Thuật toán phân tích tiên tiến hỗ trợ đo ổn định và phát hiện cạnh chính xác
• Khả năng đo độ dày vật liệu trong suốt (glass thickness) chỉ với một đầu cảm biến
• Độ chính xác micrometer cao, phù hợp cho kiểm tra chất lượng nghiêm ngặt trong ngành điện tử, ô tô, kính và linh kiện chính xác

3.4. Dòng DL100 Pro – TOF Sensor Tầm Xa

DL100 Pro là flagship trong danh mục đo khoảng cách laser SICK, thiết kế cho ứng dụng định vị xe trong kho, crane overhead và hệ thống AS/RS (Automated Storage and Retrieval System).

Thông số nổi bật DL100 Pro:

Nguồn: SICK DL100 Pro Datasheet

4. SICK Displacement Sensor vs. TOF Sensor: Khi Nào Dùng Loại Nào?

SICK displacement sensor (triangulation) dùng cho đo vi sai độ chính xác cao ≤500mm; TOF sensor dùng cho định vị khoảng cách lớn từ 1m trở lên.

Đây là câu hỏi kỹ thuật được đặt ra nhiều nhất khi tư vấn cảm biến SICK, vì tên gọi dễ gây nhầm lẫn:

SICK Displacement Sensor (ví dụ: OD Mini, dòng ILD của Micro-Epsilon so sánh với SICK) – đây là cảm biến đo dịch chuyển, đo sự thay đổi vị trí (displacement) của bề mặt so với điểm tham chiếu. Độ phân giải lên đến 0.1μm, nhưng dải đo rất hẹp (vài chục mm). Ứng dụng: kiểm tra rung động, đo độ phẳng tấm kim loại, đo biến dạng khuôn.

TOF Sensor (dòng DL, OD tầm xa) – đây là cảm biến đo khoảng cách tuyệt đối từ sensor đến vật thể. Dải đo lớn, độ chính xác mm. Ứng dụng: định vị xe AGV, đo mức kho, kiểm tra khoảng cách giữa 2 xe trong dây chuyền.

Sơ Đồ Chọn Cảm Biến Khoảng Cách Laser SICK

Dải đo cần thiết là bao nhiêu?

│

├── Dải đo rất ngắn & cần độ chính xác cao (μm level)

│   ├── < 50 mm, độ chính xác ≤ 0.1 mm hoặc tốt hơn?

│   │    └── → OD Mini (Triangulation) – nhỏ gọn, giá tốt

│   │

│   └── 14 – 190 mm, cần tốc độ cao (đến 80 kHz) và độ chính xác micrometer?

│        └── → OD5000 (Laser Triangulation cao cấp) – đo nhanh, multi-peak, đo độ dày kính

│

├── Dải đo ngắn đến trung bình (50 mm – 1.000 mm)

│   └── → DT35 / Dx35 series (Triangulation) hoặc OD Value / OD Precision

│        (Analog / IO-Link / PNP, độ chính xác từ ±0.1 mm đến vài mm)

│

├── Dải đo trung bình (200 mm – vài mét)

│   └── → OD2000 / OD3000 hoặc Dx100 series (Phase-shift TOF) nếu cần analog dễ dàng

│

├── Dải đo xa (1 m – 300 m), dùng cho định vị xe, crane, stacker, AGV

│   └── → DL100 Pro (Pulse TOF)

│        • Measuring range: lên đến 300 m (với reflector Diamond Grade)

│        • Độ chính xác: ±2 ~ ±3 mm

│        • Giao tiếp: SSI, Ethernet (EtherNet/IP, PROFINET), RS-422

│

└── Môi trường Outdoor, bụi nhiều, mưa, nắng

└── → Chọn model có IP67 hoặc housing chịu thời tiết

• Ưu tiên: DL100 Pro (có variant outdoor tốt)
• Hoặc các dòng Dx100, DT50/DT80 outdoor rated

5. Hướng Dẫn Lắp Đặt và Tích Hợp Cảm Biến Khoảng Cách Laser SICK

3 yếu tố ảnh hưởng lớn nhất đến hiệu năng đo lường laser distance sensor là: góc lắp đặt, bề mặt vật đo, và nhiễu ánh sáng môi trường.

5.1. Góc Lắp Đặt Tối Ưu

Cảm biến khoảng cách laser hoạt động tốt nhất khi chùm tia laser vuông góc với bề mặt vật đo (góc tới 90°). Khi góc lệch tăng:

• Tại góc lệch 5°: Sai số tăng khoảng 0.4%
• Tại góc lệch 10°: Sai số tăng khoảng 1.5%, bắt đầu ảnh hưởng đáng kể
• Tại góc lệch > 15°: Không nên sử dụng, cần điều chỉnh giá đỡ

*Kinh nghiệm thực tế của đội kỹ thuật AUMI: Trong một dự án kiểm tra chiều cao chai thủy tinh tại nhà máy đồ uống Hà Nội, cảm biến DT50 bị lắp lệch 8° do giá đỡ gia công không chính xác. Sai số đo tăng lên ±1.8mm, vượt ngưỡng chấp nhận. Sau khi điều chỉnh giá đỡ về 0° và căn chỉnh lại bằng target board chính hãng SICK, sai số giảm xuống ±0.4mm, đáp ứng yêu cầu QC.

5.2. Ảnh Hưởng Của Bề Mặt Vật Đo

Đây là yếu tố thường bị bỏ qua khi lựa chọn cảm biến trong giai đoạn thiết kế hệ thống:

5.3. Kết Nối Điện Và Cấu Hình Output

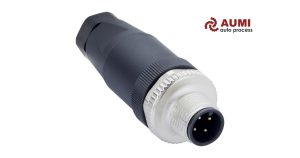

Kết nối cơ bản dòng DT35 (M12 4-pin):

Pin 1 (nâu)  → +24V DC (supply voltage)

Pin 2 (trắng) → Switching output (PNP) hoặc analog out

Pin 3 (xanh) → GND (0V)

Pin 4 (đen)  → Analog output (4–20mA hoặc 0–10V)

Cấu hình qua IO-Link (dòng OD5000):

Với cảm biến hỗ trợ IO-Link, kỹ sư có thể:

• Thay đổi measuring range, response time, output mode từ PLC/IO-Link master
• Đọc giá trị đo, trạng thái cảnh báo và mã lỗi theo thời gian thực
• Backup/restore cấu hình cảm biến khi thay thế unit mới – không cần cài đặt lại thủ công

IO-Link giúp giảm thời gian downtime khi thay thế cảm biến trong môi trường sản xuất liên tục, theo thống kê thực tế từ các dự án AUMI tại khu công nghiệp VSIP Bình Dương.

5.4. Xử Lý Nhiễu Điện Từ (EMI)

Môi trường công nghiệp với nhiều biến tần (inverter), contactor và đường dây điện động lực gần nhau có thể gây nhiễu tín hiệu analog output của cảm biến laser. Giải pháp:

1. Dùng cáp có shield: Bắt buộc với tín hiệu analog 4–20mA, nối đất shield 1 đầu tại tủ điều khiển.
2. Tách kênh nguồn: Không dùng chung nguồn 24V với biến tần. Dùng nguồn PULS riêng biệt cho cảm biến.
3. Đi dây tách biệt: Cáp tín hiệu cảm biến đi trunking riêng, cách trunking động lực tối thiểu 200mm.
4. Dùng IO-Link thay analog: IO-Link truyền tín hiệu số, hoàn toàn miễn nhiễm với EMI.

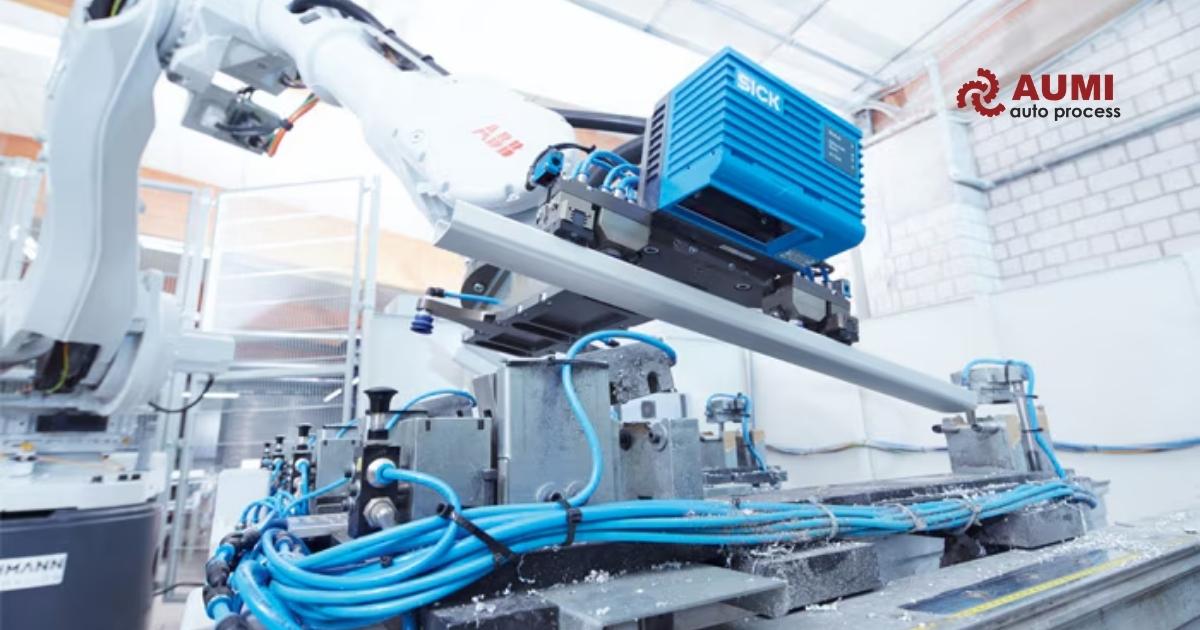

6. Ứng Dụng Thực Tế Cảm Biến Khoảng Cách Laser SICK Tại Việt Nam

6.1. Định Vị Xe AGV và Stacker Trong Kho Thông Minh

Đây là ứng dụng tăng trưởng mạnh nhất tại Việt Nam trong 2024–2026, khi nhiều nhà máy FDI đầu tư hệ thống kho tự động. Cảm biến DL100 Pro được lắp trên xe AGV để đo khoảng cách đến reflector panel cố định trên giá kệ, với độ chính xác ±3mm đủ để điều hướng và dừng xe đúng vị trí pick & place.

6.2. Đo Mức Vật Liệu Trong Silo và Bunker

Cảm biến laser TOF lắp đỉnh silo đo khoảng cách từ điểm lắp đặt xuống mặt phẳng vật liệu bên dưới. Từ khoảng cách đo được, PLC tính toán ra mức tồn kho (inventory level) theo công thức thể tích.

Ưu thế của laser so với siêu âm trong ứng dụng này:

• Không bị ảnh hưởng bởi nhiệt độ không khí trong silo (siêu âm bị lệch khi nhiệt độ thay đổi)
• Tia laser hẹp (< 3mm beam diameter) nên không bị xuyên qua bụi mịn nếu nồng độ vừa phải
• Thời gian đáp ứng nhanh hơn (< 100ms so với siêu âm 300ms+)

6.3. Kiểm Tra Chiều Cao và Kích Thước Sản Phẩm Trên Băng Tải

Cảm biến DT50 lắp phía trên băng tải đo khoảng cách từ sensor xuống bề mặt trên sản phẩm. Thông qua tín hiệu encoder tích hợp, hệ thống xác định đúng vị trí đo để lấy mẫu.

Ứng dụng điển hình trong ngành thực phẩm: kiểm tra độ đầy hộp, phát hiện sản phẩm thiếu lớp, đo chiều cao nắp đóng gói. Theo kinh nghiệm triển khai của AUMI tại 3 nhà máy thực phẩm khu vực miền Nam, hệ thống kiểm tra tự động với DT50 đạt tốc độ 120 sản phẩm/phút, vượt trội so với kiểm tra thủ công tối đa 30–40 sản phẩm/phút.

6.4. Đo Độ Võng và Biên Dạng Trong Gia Công Cơ Khí

SICK displacement sensor dòng OD Mini được dùng trong các ứng dụng kiểm tra chất lượng (Quality Control) đòi hỏi độ chính xác micromet:

• Đo độ phẳng tấm thép cán
• Kiểm tra độ đồng tâm trục quay
• Phát hiện vết nứt hoặc lỗi bề mặt đúc

Độ phân giải 0.1μm của OD Mini cho phép phát hiện sai lệch mà mắt thường và thước cơ học không thể nhận ra.

7. Hướng Dẫn Chọn Mua Cảm Biến Khoảng Cách Laser SICK

Bước quan trọng nhất là xác định đúng dải đo, yêu cầu độ chính xác và điều kiện môi trường trước khi tra catalog model cụ thể.

7.1. Quy Trình Chọn Model – 5 Bước

Bước 1: Xác định measuring range Cần đo khoảng cách tối thiểu và tối đa là bao nhiêu? Lưu ý: measuring range trong catalog là trên vật phản xạ tiêu chuẩn. Nếu vật đo màu đen, nhân thêm hệ số 0.3–0.5.

Bước 2: Xác định độ chính xác yêu cầu Yêu cầu linearity ±xmm hay chỉ cần phát hiện sự thay đổi? Nếu chỉ cần switching (có/không), dùng cảm biến quang thay vì distance sensor sẽ tiết kiệm chi phí hơn.

Bước 3: Đánh giá môi trường lắp đặt

• Có bụi, hơi dầu, nước không? → Chọn IP67 trở lên
• Nhiệt độ cao (> 50°C)? → Cần cooling jacket hoặc model high-temp
• Có rung động mạnh? → Cần mounting chống rung

Bước 4: Chọn output phù hợp PLC/hệ thống

• PLC analog: 4–20mA hoặc 0–10V
• PLC digital/counting: RS-422 (DL100)
• Hệ thống IO-Link: Ưu tiên chọn IO-Link để tối đa khả năng diagnostic

Bước 5: Xem xét chi phí vòng đời (TCO) Giá mua ban đầu chỉ là 1 phần. Cần tính thêm: chi phí cáp kết nối, phụ kiện mounting, thời gian lắp đặt và tần suất bảo trì theo môi trường.

8. Bảo Trì và Khắc Phục Sự Cố Thường Gặp

8.1. Lịch Bảo Trì Định Kỳ

Theo khuyến nghị của SICK và kinh nghiệm thực tế của AUMI:

8.2. Sự Cố Thường Gặp và Cách Xử Lý

Sự cố 1: Đèn LED đỏ nhấp nháy (lỗi output)

• Nguyên nhân: Khoảng cách đo nằm ngoài measuring range, hoặc ngắn mạch output
• Xử lý: Kiểm tra vị trí lắp đặt, đo điện trở tải kết nối analog output (min 500Ω với 0–10V)

Sự cố 2: Giá trị đo dao động không ổn định

• Nguyên nhân thường gặp nhất: Bề mặt vật đo phản xạ không đồng đều, hoặc nhiễu ánh sáng môi trường
• Xử lý: Bật tính năng averaging (lấy trung bình) trong cài đặt cảm biến, hoặc che chắn ánh sáng trực tiếp từ đèn nhà máy

Sự cố 3: Mất tín hiệu khi nhiệt độ cao

• Nguyên nhân: Nhiệt độ vượt quá 50°C làm đặc tính quang học thay đổi
• Xử lý: Kiểm tra nhiệt độ thực tế tại điểm lắp, thêm tản nhiệt hoặc cooling jacket nếu cần

Sự cố 4: Sai số lớn khi đo đối tượng có bề mặt nghiêng

• Nguyên nhân: Hiệu ứng góc lệch như đã phân tích ở mục 5.1
• Xử lý: Điều chỉnh góc lắp, hoặc dùng tính năng “tilt compensation” nếu model hỗ trợ

9. So Sánh SICK Với Các Thương Hiệu Khác

Kết luận từ đội kỹ thuật AUMI: Trong ứng dụng sản xuất tự động đòi hỏi độ chính xác cao và độ tin cậy 24/7, SICK là lựa chọn tối ưu về TCO (Total Cost of Ownership) dù giá ban đầu cao hơn. Thời gian MTBF (Mean Time Between Failures) của SICK distance sensor trung bình đạt > 50,000 giờ theo dữ liệu thực tế từ các nhà máy AUMI phục vụ.

FAQ – Câu Hỏi Thường Gặp Về Cảm Biến Khoảng Cách Laser SICK

Q1: Cảm biến khoảng cách laser SICK có đo được vật thể trong suốt không?

Có, cảm biến khoảng cách laser SICK có đo được vật thể trong suốt. Tuy nhiên, cảm biến khoảng cách laser SICK thông thường không đo được vật trong suốt, ngoại trừ các dòng chuyên dụng như OD7000 (chromatic confocal).

Q2: TOF sensor và cảm biến laser khoảng cách là một hay khác nhau?

TOF sensor (Time-of-Flight) là một loại công nghệ trong họ cảm biến khoảng cách laser. Không phải tất cả laser distance sensor đều dùng TOF – các dòng tầm ngắn của SICK như DT35 dùng triangulation, không phải TOF.

Q3: Cảm biến laser SICK có cần hiệu chuẩn định kỳ không?

Có. SICK khuyến nghị hiệu chuẩn 12 tháng/lần cho ứng dụng đòi hỏi độ chính xác tuyệt đối. Với ứng dụng chỉ cần độ lặp lại (repeatability), có thể kiểm tra bằng reference target mỗi 6 tháng thay vì hiệu chuẩn đầy đủ.

Q4: Laser class của cảm biến SICK có gây nguy hiểm cho mắt không?

Hầu hết cảm biến SICK distance sensor dùng Laser Class 1 (an toàn tuyệt đối) hoặc Class 2 (an toàn khi không nhìn trực tiếp > 0.25 giây). Chỉ một số model tầm xa đặc biệt dùng Class 3R cần tuân thủ hướng dẫn an toàn laser của SICK khi lắp đặt.

Q5: Có thể kết nối cảm biến DL100 Pro với PLC Siemens S7-1500 không?

Có. DL100 Pro hỗ trợ Profibus DP và EtherNet/IP, tích hợp trực tiếp với Siemens S7-1500 qua cả 2 giao thức. AUMI cung cấp file GSD (Profibus) và EDS (EtherNet/IP) cùng với hướng dẫn cấu hình TIA Portal khi mua hàng.

Kết Luận

Cảm biến khoảng cách laser SICK là giải pháp đo lường không tiếp xúc đáng tin cậy và linh hoạt nhất trên thị trường thiết bị công nghiệp hiện nay. SICK đáp ứng mọi nhu cầu từ kiểm tra kích thước sản phẩm trên băng tải đến định vị crane trong kho thông minh.
