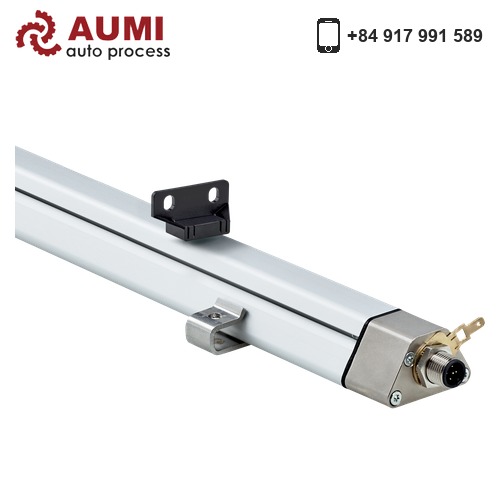

Sản phẩm Bộ mã hóa tuyến tính DAXLAN-0200BA0C0000W01 được thiết kế theo tiêu chuẩn công nghiệp châu Âu, cung cấp đầy đủ các thông số kỹ thuật quan trọng giúp kỹ sư dễ dàng lựa chọn và tích hợp vào hệ thống. Các thông số bao gồm dải đo/khả năng phát hiện, độ chính xác, thời gian phản hồi, tín hiệu đầu ra, nguồn cấp, cấp bảo vệ IP và điều kiện môi trường làm việc.
Tùy theo từng model và ứng dụng cụ thể, thiết bị có thể hỗ trợ nhiều tùy chọn kết nối, giao thức truyền thông hoặc các chức năng nâng cao nhằm đáp ứng yêu cầu về tự động hóa, an toàn và độ tin cậy trong môi trường công nghiệp.
Dưới đây là bảng thông số kỹ thuật chi tiết của sản phẩm:
| Các thông số liên quan đến an toàn | |
| MTTFD (thời gian trung bình dẫn đến hư hỏng nguy hiểm) | 123 năm |
| Hiệu suất | |
| Độ tuyến tính | ≤ 0,03% F.S. (Tối thiểu 90 µm) |
| Độ lặp lại | ≤ ± 20 µm |
| Giá trị đo được | Định vị |
| Dải đo | 0 mm … 200 mm |
| Vùng rỗng | 55 mm |
| Vùng giảm chấn | 63 mm |
| Hình dạng nam châm | Nam châm khối nhỏ |
| Cấu hình cho số lượng nam châm | 1 mảnh |
| Tốc độ di chuyển của nam châm | Bất kì |
| Đo tần số (nội bộ) | < 2 ms |
| Giao diện | |
| Giao diện truyền thông | Analog |
| Chi tiết giao diện truyền thông | Hiện hành |
| Tín hiệu đầu ra | 4 mA … 20 mA |
| Số lượng tín hiệu | Hai tín hiệu đầu ra (một tín hiệu đầu ra + một tín hiệu đầu ra thứ hai đảo ngược) |
| Chuỗi tín hiệu | Tín hiệu 1: tăng, tín hiệu 2: giảm |
| Chịu tải | 100 Ω… 500 Ω |
| Điện tử | |
| Loại kết nối | Đầu nối đực, M12, 8 chân |
| Sơ đồ chân | 1=N.c.Tín hiệu đầu ra (0 V PIN; 2=Nối đất tín hiệu đầu ra (0 V PIN; 3=Tín hiệu 2; 4=n.c.; 5=Tín hiệu 1; 6=Nối đất nguồn; 7=+24 V DC; 8=n.c. |
| Mã hóa đầu nối nam | Mã hóa A |
| Điện áp cấp | 24 V DC (± 20%) |
| Dòng tiêu thụ | 50…100 mA |
| Bảo vệ phân cực ngược | Lên đến −30 V DC |
| Độ gợn sóng dư | ≤ 0,28 Vpp |
| Độ bền điện môi | 500 V DC, 0 V chống lại nhà ở |
| Bảo vệ quá áp | ≤ 36 V DC |
| Cơ học | |
| Thiết kế cơ khí | Cấu hình thấp DAX |
| Vỏ | Nhôm (anodised), kẽm, thép không gỉ, đồng thau |
| Giá đỡ | Thép không gỉ 1.4301 |
| Dữ liệu môi trường xung quanh | |
| Tương thích điện từ (EMC) | Theo EN 61000-6-2 và EN 61000-6-4 |
| Cấp bảo vệ vỏ | IP65 / IP67 |
| Phạm vi nhiệt độ hoạt động | –40 °C … +85 °C |
| Phạm vi nhiệt độ lưu trữ | –40 °C … +85 °C |
| Độ ẩm tương đối cho phép | 90 % (Không được phép ngưng tụ) |
| Khả năng chống sốc | 100 g, 6 ms (IEC 60068-2-27) |
| Khả năng chống rung | 8 g / 10…2,000 Hz theo IEC 60068-2-6 |
| Chứng chỉ | |
| Chứng nhận phù hợp tiêu chuẩn EU (Châu Âu) | ✔ |
| Chứng nhận Vương quốc Anh (UKCA) | ✔ |
| Chứng nhận phù hợp tiêu chuẩn ACMA (Úc) | ✔ |
| Chứng nhận phù hợp tiêu chuẩn Maroc | ✔ |
| Tuân thủ quy định RoHS Trung Quốc | ✔ |
| Chứng nhận cULus | ✔ |
| Thông tin theo Nghệ thuật. 3 của Đạo luật dữ liệu (Quy định EU 2023/2854) | ✔ |
| Phân loại | |
| ECLASS 5.0 | 27270705 |
| ECLASS 5.1.4 | 27270705 |
| ECLASS 6.0 | 27270705 |
| ECLASS 6.2 | 27270705 |
| ECLASS 7.0 | 27270705 |
| ECLASS 8.0 | 27270705 |
| ECLASS 8.1 | 27270705 |
| ECLASS 9.0 | 27270705 |
| ECLASS 10.0 | 27270705 |
| ECLASS 11.0 | 27270705 |
| ECLASS 12.0 | 27274304 |
| ETIM 5.0 | EC002544 |
| ETIM 6.0 | EC002544 |
| ETIM 7.0 | EC002544 |
| ETIM 8.0 | EC002544 |
| UNSPSC 16.0901 | 41111613 |
