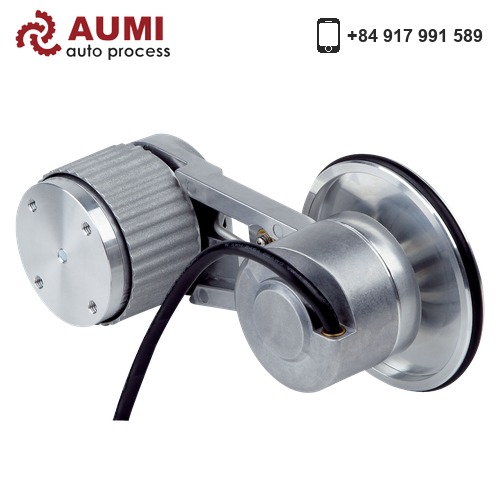

Sản phẩm Bộ mã hóa bánh xe đo MWS120-34A17K01000 được thiết kế theo tiêu chuẩn công nghiệp châu Âu, cung cấp đầy đủ các thông số kỹ thuật quan trọng giúp kỹ sư dễ dàng lựa chọn và tích hợp vào hệ thống. Các thông số bao gồm dải đo/khả năng phát hiện, độ chính xác, thời gian phản hồi, tín hiệu đầu ra, nguồn cấp, cấp bảo vệ IP và điều kiện môi trường làm việc.
Tùy theo từng model và ứng dụng cụ thể, thiết bị có thể hỗ trợ nhiều tùy chọn kết nối, giao thức truyền thông hoặc các chức năng nâng cao nhằm đáp ứng yêu cầu về tự động hóa, an toàn và độ tin cậy trong môi trường công nghiệp.
Dưới đây là bảng thông số kỹ thuật chi tiết của sản phẩm:
| Các thông số liên quan đến an toàn | |
| MTTFD (thời gian trung bình dẫn đến hư hỏng nguy hiểm) | 500 năm (EN ISO 13849-1) |
| Hiệu suất | |
| Xung trên mỗi vòng quay | 1,000 |
| Đo mức tăng (độ phân giải tính bằng mm/xung) | 0.05 |
| Độ lặp lại | < 0.1 mm |
| Giao diện | |
| Giao diện truyền thông | Tăng dần |
| Chi tiết giao diện truyền thông | TTL/HTL |
| Số kênh tín hiệu | 6 kênh |
| Điện tử | |
| Loại kết nối | Cáp, 8 dây, đa năng, 1.5 m |
| Công suất tiêu thụ | ≤ 0.5 W (không tải) |
| Điện áp cấp | 4.5 V … 30 V |
| Bảo vệ phân cực ngược | ✔ |
| Bảo vệ ngắn mạch đầu ra | ✔ |
| Cơ học | |
| Đo chu vi bánh xe | 500 mm |
| Đo bề mặt bánh xe | Bề mặt polyurethane mịn |
| Lắp đặt | Bánh xe đo gắn phía trước |
| Yếu tố mùa xuân | Thép không gỉ |
| Đo lõi bánh xe | Nhôm |
| Mô-men xoắn khởi động | + 1,2 Ncm (tại 20 °C) |
| mô-men xoắn vận hành | 1,1 Ncm (tại 20 °C) |
| Tuổi thọ vòng bi | 3,6 x 10⁹ vòng quay |
| Lực căng lò xo tối thiểu | 4 N |
| Tối đa. diện tích làm việc cho phép của lò xo (hoạt động liên tục) | ± 10 mm |
| Tuổi thọ của phần tử lò xo | > 1,5 triệu chu kỳ |
| Vị trí lắp đặt so với đối tượng đo | Tốt nhất là từ phía trên, từ phía dưới càng tốt |
| Bộ mã hóa gắn | Lõi DBS60, DBS60E-S4FK01000, 1070746 |
| Thợ cơ khí gắn kết | BEF-MWS120-ARM, 2118239 |
| Bánh xe đo kèm theo | BEF-MR10500AP, 4084734 |
| Dữ liệu môi trường xung quanh | |
| Tương thích điện từ (EMC) | Theo EN 61000-6-2 và EN 61000-6-3 |
| Cấp bảo vệ vỏ | IP67 (IEC 60529) |
| Phạm vi nhiệt độ hoạt động | –30 °C … +80 °C |
| Phạm vi nhiệt độ lưu trữ | –40 °C … +100 °C |
| Chứng chỉ | |
| Chứng nhận phù hợp tiêu chuẩn EU (Châu Âu) | ✔ |
| Chứng nhận Vương quốc Anh (UKCA) | ✔ |
| Chứng nhận phù hợp tiêu chuẩn ACMA (Úc) | ✔ |
| Chứng nhận phù hợp tiêu chuẩn Maroc | ✔ |
| Tuân thủ quy định RoHS Trung Quốc | ✔ |
| Phân loại | |
| ECLASS 5.0 | 27270501 |
| ECLASS 5.1.4 | 27270501 |
| ECLASS 6.0 | 27270590 |
| ECLASS 6.2 | 27270590 |
| ECLASS 7.0 | 27270501 |
| ECLASS 8.0 | 27270501 |
| ECLASS 8.1 | 27270501 |
| ECLASS 9.0 | 27270501 |
| ECLASS 10.0 | 27270790 |
| ECLASS 11.0 | 27270707 |
| ECLASS 12.0 | 27270504 |
| ETIM 5.0 | EC001486 |
| ETIM 6.0 | EC001486 |
| ETIM 7.0 | EC001486 |
| ETIM 8.0 | EC001486 |
| UNSPSC 16.0901 | 41112113 |
