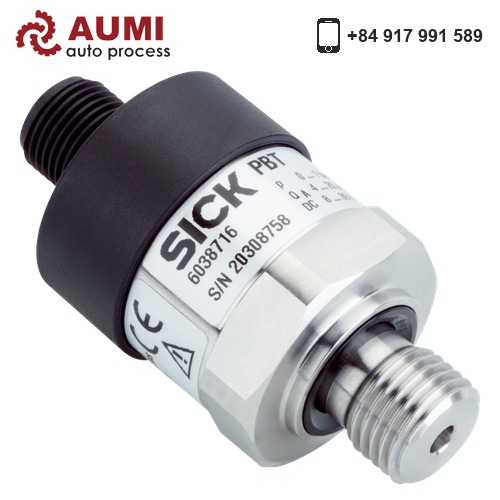

Sản phẩm Cảm biến áp suất PBT-RP500AG4SE0UMA0Z được thiết kế theo tiêu chuẩn công nghiệp châu Âu, cung cấp đầy đủ các thông số kỹ thuật quan trọng giúp kỹ sư dễ dàng lựa chọn và tích hợp vào hệ thống. Các thông số bao gồm dải đo/khả năng phát hiện, độ chính xác, thời gian phản hồi, tín hiệu đầu ra, nguồn cấp, cấp bảo vệ IP và điều kiện môi trường làm việc.
Tùy theo từng model và ứng dụng cụ thể, thiết bị có thể hỗ trợ nhiều tùy chọn kết nối, giao thức truyền thông hoặc các chức năng nâng cao nhằm đáp ứng yêu cầu về tự động hóa, an toàn và độ tin cậy trong môi trường công nghiệp.
Dưới đây là bảng thông số kỹ thuật chi tiết của sản phẩm:
| Đặc trưng | |
| Trung bình | Chất lỏng, khí |
| Loại áp suất | Đo áp suất |
| Đơn vị áp suất | psi |
| Dải đo | 0 psi … 500 psi |
| Nhiệt độ xử lý | –30 °C … +100 °C |
| Tải ohmic tối đa RA | 4 mA … 20 mA, 2 dây (RA ≤ (L⁺ – 8 V) / 0.02 A [Ohm]), 0 V … 10 V, 3 dây (RA > 10 kOhm), 0 V … 5 V, 3 dây (RA > 5 kOhm) |
| Tín hiệu đầu ra | 0 V… 5 V, 3 dây |
| Cơ khí/điện tử | |
| Giao diện truyền thông | – |
| Quá trình kết nối | G ¼ B (EN 837) |
| Bộ phận bị ướt | Quá trình kết nối: thép không gỉ 316L Buồng đo: thép không gỉ 316L |
| Chất lỏng truyền động bên trong | Dầu silicon (chỉ với phạm vi áp suất < 0 bar … 10 bar và ≤ 0 bar … 25 bar abs) |
| Cổng áp suất | Tiêu chuẩn |
| Vật liệu vỏ | Thép không gỉ |
| Loại kết nối | M12 đầu nối tròn x 1, 4 chân |
| Điện áp cấp | 8 V DC … 30 V DC |
| Công suất tiêu thụ | Dòng tín hiệu (tối đa 25 mA) cho đầu ra hiện tại Tối đa 8 mA cho tín hiệu đầu ra điện áp |
| An toàn điện | Bảo vệ quá áp: 32 V DC, 36 V DC với 4 mA … 20 mA Bảo vệ ngắn mạch: QA hướng tới M Bảo vệ phân cực ngược: L⁺ đến M Lớp bảo vệ: III |
| Điện áp cách ly | 500 V DC |
| Cảm biến trọng lượng | Khoảng 80 g |
| Niêm phong | Không có con dấu |
| Cấp bảo vệ vỏ | IP67 |
| Lớp bảo vệ III | ✔ |
| MTTF | 1.176 năm |
| Giảm áp đỉnh | Thông qua cổng áp suất tích hợp 0.6 mm hoặc 0.3 mm để kết nối quy trình G ¼ theo DIN 3852-E (0.3 mm ở áp suất 10 bar trở lên) |
| Bảo vệ quá áp | 32 V DC |
| Hiệu suất | |
| Non-linearity | ≤ ± 0,25 %, (Đường thẳng phù hợp nhất, BFSL) theo IEC 61298-2 |
| Độ chính xác | ≤ ± 0,6 % của nhịp (bao gồm độ phi tuyến tính, độ trễ, điểm 0 và sai số toàn thang đo (tương ứng với sai số đo theo IEC 61298-2)) |
| Độ chính xác điều chỉnh của tín hiệu bằng không | ≤ 0,15% loại nhịp, tối đa 0,4% loại nhịp. (với độ phi tuyến tính 0,25%) |
| Độ trễ | ≤ 0,16 % nhịp |
| Non-repeatability | ≤ 0,1 % nhịp |
| Thời gian phản hồi | < 4 ms |
| Nhiễu tín hiệu | ≤ 0,3 % nhịp |
| Độ trôi dài hạn/ổn định một năm | ≤ 0,1 % nhịp tới IEC 61298-2 |
| Phạm vi nhiệt độ định mức | 0 °C … +80 °C |
| Tuổi thọ sử dụng | Tối thiểu 100 triệu. chu kỳ tải |
| Lỗi nhiệt độ | ≤ ± 1,0% phạm vi, loại, ≤ ± 2,5% phạm vi tối đa. |
| Điều kiện tham khảo | Điều kiện tham khảo: Theo IEC 61298-1 |
| Dữ liệu môi trường xung quanh | |
| Nhiệt độ môi trường xung quanh, hoạt động | 0 °C … +80 °C |
| Nhiệt độ lưu trữ | –40 °C … +70 °C |
| Độ ẩm tương đối | 45 % … 75 % |
| Tải sốc | 500 g theo IEC 60068-2-27 (sốc cơ học) |
| Tải rung | 10 g theo IEC 60068-2-6 (rung dưới sự cộng hưởng) 20 g tùy chọn |
| Phân loại | |
| ECLASS 5.0 | 27200614 |
| ECLASS 5.1.4 | 27200614 |
| ECLASS 6.0 | 27200614 |
| ECLASS 6.2 | 27200614 |
| ECLASS 7.0 | 27200614 |
| ECLASS 8.0 | 27200614 |
| ECLASS 8.1 | 27200614 |
| ECLASS 9.0 | 27200614 |
| ECLASS 10.0 | 27200614 |
| ECLASS 11.0 | 27200614 |
| ECLASS 12.0 | 27200614 |
| ETIM 5.0 | EC011478 |
| ETIM 6.0 | EC011478 |
| ETIM 7.0 | EC011478 |
| ETIM 8.0 | EC011478 |
| UNSPSC 16.0901 | 41112410 |
| Chứng chỉ | |
| Chứng nhận phù hợp tiêu chuẩn EU (Châu Âu) | ✔ |
| Chứng nhận Vương quốc Anh (UKCA) | ✔ |
| Tuân thủ quy định RoHS Trung Quốc | ✔ |
| Chứng nhận cULus | ✔ |
