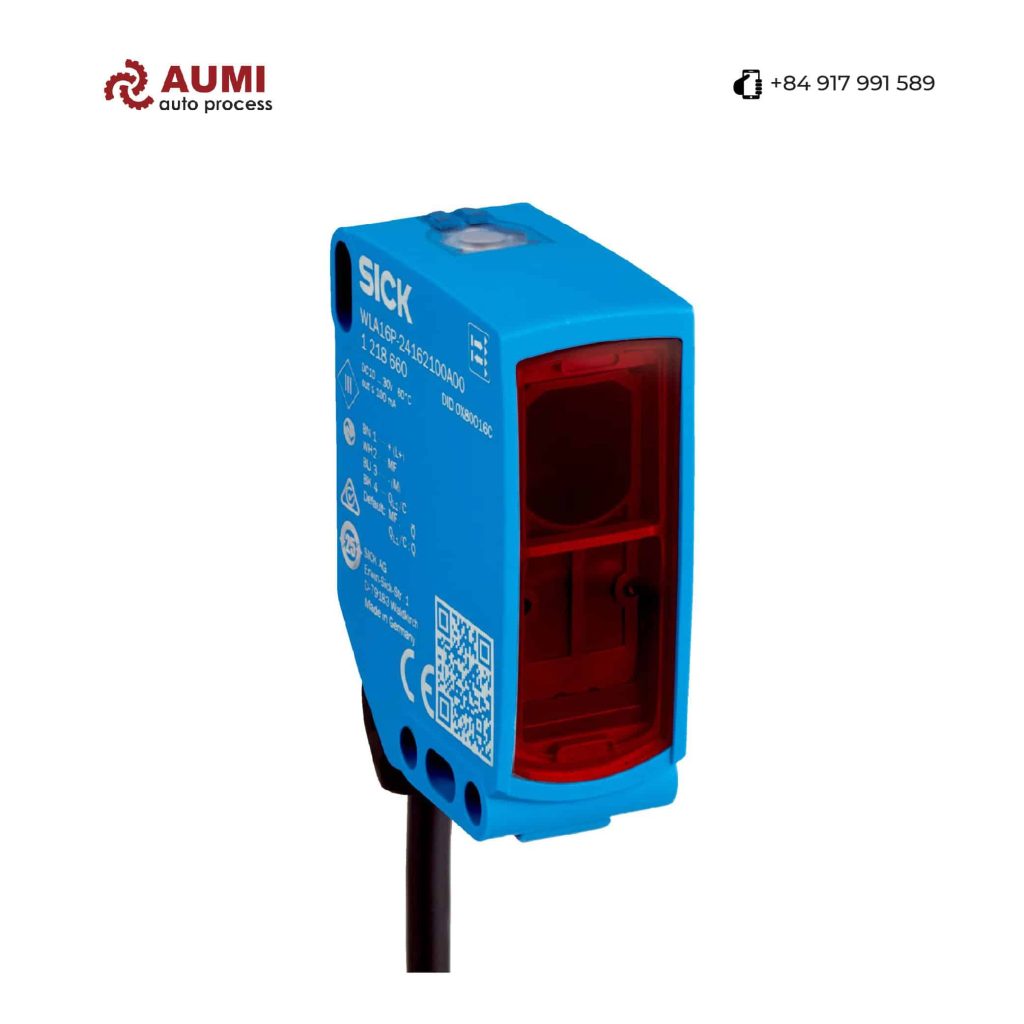

WLA16P-1HG12100ZZZ SICK Cảm biến quang

Thương hiệu
Trạng thái Còn hàng
Giá: Vui lòng liên hệ
(Gọi điện - Chat Zalo - Gửi Email)
Khoảng cách phát hiện tối đa 10 m, ngõ ra số NPN chế độ Light/dark switching, Kiểu kêt nối: Cáp liền 4 dây, 2 m, Loại ánh sáng: Ánh sáng đỏ nhìn thấy
Hỗ trợ trực tuyến
Phone Gọi Zalo Chat Zalo Messenger Tin nhắn
Tải Datasheet

WLA16P-1HG12100ZZZ SICK là cảm biến quang gương, khoảng cách phát hiện tối đa 10 m, ngõ ra số NPN chế độ Light/dark switching, Kiểu kêt nối: Cáp liền 4 dây, 2 m, Loại ánh sáng: Ánh sáng đỏ nhìn thấy. Dòng W16 được trang bị các công nghệ mới như TwinEye, LineSpot và ClearSens giúp phát hiện vật thể một cách đáng tin cậy, phù hợp ứng dụng trong công nghiệp

Functional principle Photoelectric retro-reflective sensor
Functional principle detail Without reflector minimum distance (autocollimation/coaxial optics)
Sensing range
Sensing range min. 0 m
Sensing range max. 10 m
Maximum distance range from reflector to sensor (operating reserve 1) 0 m … 10 m
Recommended distance range from reflector to sensor (operating reserve 3,75) 0 m … 7 m
Reference reflector Reflector PL80A
Recommended sensing range for the best performance 0 m … 7 m
Polarisation filter Yes
Emitted beam
Light source PinPoint LED
Type of light Visible red light
Shape of light spot Point-shaped
Light spot size (distance) Ø 80 mm (5 m)
Maximum dispersion of the emitted beam around the standardized transmission axis (squint angle) < +/- 1.0° (at TU = +23 °C)
Key LED figures
Normative reference EN 62471:2008-09 | IEC 62471:2006, modified
LED risk group marking Free group
Wave length 635 nm
Average service life 100,000 h at Ta = +25 °C
Display
LED blue BluePilot: Alignment aid
LED green Operating indicator
Static on: power on
LED yellow Status of received light beam
Static on: object not present
Static off: object present
Flashing: Below the 1.5 function reserve
Special features On delay pre-set: 200 ms
Special applications Detecting objects wrapped in film
MTTFD 690 years
DCavg 0%
TM (mission time) 20 years
Supply voltage UB 10 V DC … 30 V DC 1)
Ripple ≤ 5 Vpp
Usage category DC-12 (According to EN 60947-5-2)

DC-13 (According to EN 60947-5-2)
Current consumption ≤ 30 mA, without load. At UB = 24 V
Protection class III
Digital output
Number 2 (Complementary)
Type NPN
Switching mode Light/dark switching
Signal voltage NPN HIGH/LOW Approx. UB / < 2.5 V
Output current Imax. ≤ 100 mA
Circuit protection outputs Reverse polarity protected
Overcurrent and short-circuit protected
Response time ≤ 500 µs 2)
Repeatability (response time) 150 µs
Switching frequency 1,000 Hz 3)
Pin/Wire assignment
Function of pin 4/black (BK) Digital output, light switching, object present → output Q LOW 4)
Function of pin 2/white (WH) Digital output, dark switching, object present → output Ǭ HIGH 4)

1) Limit values.

2) Signal transit time with resistive load in switching mode.

3) With light/dark ratio 1:1.

4) This switching output must not be connected to another output.

Housing Rectangular
Dimensions (W x H x D) 20 mm x 55.7 mm x 42 mm
Connection Cable, 4-wire, 2 m
Connection detail
Deep-freeze property Do not bend below 0 °C
Conductor size 0.14 mm²
Cable diameter Ø 4.8 mm
Length of cable (L) 2 m
Bending radius For flexible use > 12 x cable diameter
Bending cycles 1,000,000
Material
Housing Plastic, VISTAL®
Front screen Plastic, PMMA
Cable Plastic, PVC
Weight Approx. 100 g
Maximum tightening torque of the fixing screws 1.3 Nm
Enclosure rating IP66 (EN 60529)

IP67 (EN 60529)

IP69 (EN 60529) 1)
Ambient operating temperature –40 °C … +60 °C
Ambient temperature, storage –40 °C … +75 °C
Shock resistance 50 g, 11 ms (25 positive and 25 negative shocks per axis, for X, Y, Z axes, 150 shocks in total (EN60068-2-27))

50 g, 6 ms (5,000 positive and 5,000 negative shocks per axis, for X, Y, Z axes, 30,000 shocks in total (EN60068-2-27))
Vibration resistance 10 Hz … 2,000 Hz (Amplitude 0.5 mm / 10 g, 20 sweeps per axis, for X, Y, Z axes, 1 octave/min, (EN60068-2-6))
Air humidity 35 % … 95 %, relative humidity (no condensation)
Electromagnetic compatibility (EMC) EN 60947-5-2
Resistance to cleaning agent ECOLAB
UL File No. NRKH.E181493 & NRKH7.E181493



🔗 Xem tất cả sản phẩm SICK tại AUMI »»»

🔗 Tham khảo thêm các dòng cảm biến quang điện SICK khác »»»

🔗 Xem thông tin chi tiết sản phẩm trên website chính thức của SICK »»»

Sơ lược
  • Tùy theo từng phiên bản, dòng W16 được trang bị các công nghệ mới như TwinEye, LineSpot và ClearSens giúp phát hiện vật thể một cách đáng tin cậy. Cảm biến có thể được cài đặt nhanh chóng và thuận tiện thông qua giao diện vận hành và hiển thị BluePilot.
  • Mỗi cảm biến W16 đều có thể cấu hình linh hoạt cho từng ứng dụng cụ thể thông qua IO-Link, đồng thời cung cấp các chức năng chẩn đoán.
  • Nguồn sáng sử dụng LED PinPoint màu đỏ dễ quan sát và LED hồng ngoại. Dòng cảm biến W16 đảm bảo khả năng phát hiện ổn định, giúp giảm thiểu thời gian dừng máy ngoài kế hoạch.
  • Ngoài ra, còn có các phiên bản lắp đặt sẵn với vỏ kim loại dành cho môi trường có nguy cơ cháy nổ, đáp ứng yêu cầu của nhóm thiết bị 3D và 3G theo tiêu chuẩn ATEX.
Đặc trưng
  • BluePilot: Hỗ trợ căn chỉnh quang học, điều chỉnh khoảng cách phát hiện thông qua chức năng Teach-Turn với hiển thị trực quan khoảng cách hoặc qua IO-Link
  • PinPoint LED: LED phát ánh sáng đỏ cường độ cao
  • Công nghệ: ClearSens, LineSpot, TwinEye
  • Khả năng cảm biến nâng cao, hỗ trợ IO-Link và chức năng chẩn đoán
  • Cảm biến đáp ứng tiêu chuẩn nhóm 3D và 3G (dùng cho môi trường có nguy cơ cháy nổ theo ATEX)
