Tiêu Chuẩn IP67 IP68 cho Đầu Nối Công Nghiệp: Giải Thích Toàn Diện Cho Kỹ Sư

• IP là viết tắt của “Ingress Protection”. Các cấp IP67, IP68 được quy định bởi tiêu chuẩn IEC 60529. Cấp IP69K được quy định chi tiết theo ISO 20653 (tiêu chuẩn xe đường bộ, thay thế DIN 40050-9).
• IP65: chống tia nước từ mọi hướng, phù hợp môi trường phun sương, vệ sinh nhẹ.
• IP67: ngâm nước 1m/30 phút, tiêu chuẩn phổ biến nhất cho đầu nối cảm biến công nghiệp.
• IP68: ngâm nước liên tục >1m, dùng cho môi trường ngập nước thường xuyên (bơm, tàu thuyền, ngoài trời).
• IP69K: chịu tia nước áp suất cao và nhiệt độ cao (80°C, 80–100 bar).
• IP68 và IP69K là hai cấp bảo vệ độc lập. IP68 không bao gồm IP69K và ngược lại. Nhiều đầu kết nối cao cấp đạt đồng thời IP68 + IP69K.
• Đầu kết nối M8/M12 chuẩn công nghiệp đều có thể đạt IP67/IP68/IP69K khi lắp đặt đúng kỹ thuật.

Tiêu chuẩn IP67 và IP68 là hai cấp bảo vệ chống xâm nhập bụi và nước phổ biến nhất trong ngành công nghiệp tự động hóa, được quy định bởi tiêu chuẩn quốc tế IEC 60529. IP67 đảm bảo thiết bị chịu được ngâm nước ở độ sâu 1m trong 30 phút, còn IP68 có thể chịu ngâm nước liên tục ở độ sâu lớn hơn theo thỏa thuận giữa nhà sản xuất và người dùng.

Bài viết này sẽ giải thích đầy đủ ý nghĩa từng cấp bảo vệ IP, so sánh IP65 vs IP67 vs IP68 vs IP69K, hướng dẫn đọc ký hiệu IP và cách chọn đúng cấp IP cho từng môi trường công nghiệp thực tế.

1. IP Rating Là Gì? Giải Thích Tiêu Chuẩn IEC 60529

IP Rating (Đánh giá cấp bảo vệ) là hệ thống phân loại cấp độ bảo vệ của vỏ thiết bị điện và điện tử chống lại sự xâm nhập của vật thể rắn (bụi, cát) và chất lỏng (nước). Hệ thống này được quy định bởi tiêu chuẩn IEC 60529 (tương đương EN 60529 tại châu Âu và NEMA tại Mỹ theo một số cấp độ nhất định).

Tiêu chuẩn IEC 60529 được ban hành lần đầu năm 1976, đã qua nhiều lần sửa đổi và hiện đang áp dụng phiên bản IEC 60529:1989+AMD1:1999 và AMD2:2013.. Tại Việt Nam, tiêu chuẩn này được chuyển đổi thành TCVN 4255 (dựa trên IEC 60529:1989 và các sửa đổi sau), áp dụng cho mọi thiết bị điện công nghiệp.

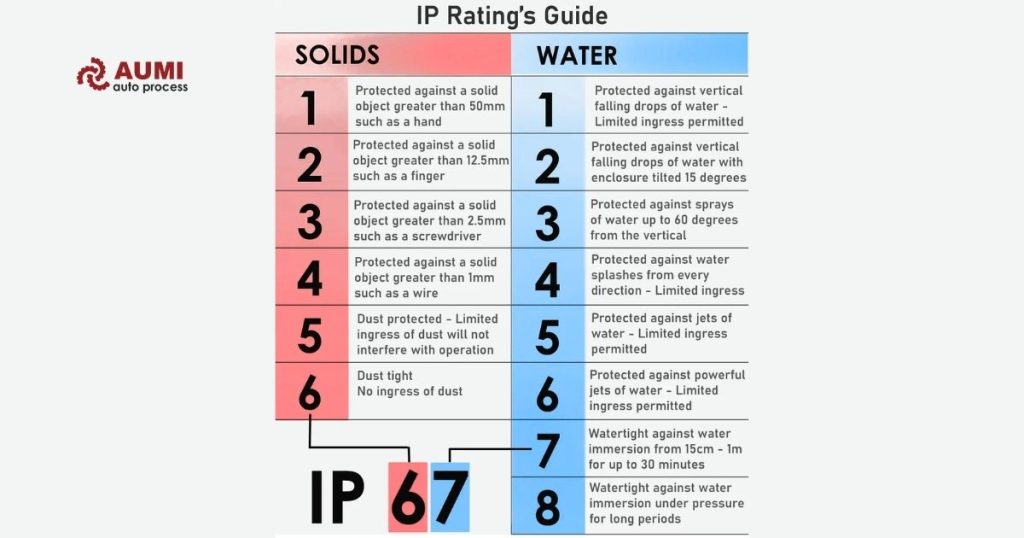

1.1. Cấu trúc ký hiệu IP

Ký hiệu IP gồm hai chữ số bắt buộc và có thể có thêm chữ cái bổ sung:

IP [Chữ số thứ nhất] [Chữ số thứ hai] [Chữ cái bổ sung tùy chọn]

• Chữ số thứ nhất (0–6): Cấp bảo vệ chống vật thể rắn và bụi
• Chữ số thứ hai (0–9K): Cấp bảo vệ chống chất lỏng (nước)
• Chữ cái bổ sung (A, B, C, D): Bảo vệ người khỏi tiếp xúc với các bộ phận nguy hiểm
• Chữ cái đặc trưng (H, M, S, W): Thông tin bổ sung về thiết bị

Ví dụ: IP67M – Cấp 6 (chống bụi hoàn toàn), cấp 7 (ngâm nước 1m/30 phút), M = thử nghiệm khi đang chuyển động.

2. Bảng Tra Cứu Đầy Đủ Tất Cả Cấp IP theo IEC 60529

2.1. Chữ số thứ nhất – Bảo vệ chống vật thể rắn và bụi

2.2. Chữ số thứ hai – Bảo vệ chống chất lỏng (nước)

3. So Sánh Chi Tiết: IP65 vs IP67 vs IP68 vs IP69K

Đây là bốn cấp bảo vệ quan trọng nhất với đầu nối và thiết bị trong môi trường công nghiệp. Hiểu rõ sự khác biệt giúp kỹ sư chọn đúng ngay từ đầu, tránh tốn kém thay thế sau này.

 ⚠️ Điều quan trọng cần biết: Các cấp bảo vệ IP được kiểm tra độc lập. IPX5/IPX6 chỉ kiểm tra khả năng chịu tia nước xịt áp lực, trong khi IPX7/IPX8 kiểm tra chịu ngâm nước. Do đó, thiết bị đạt IP67 hay IP68 không đồng nghĩa là chịu được tia nước xịt mạnh. Một sản phẩm IP68 có thể ngâm nước sâu tốt nhưng vẫn dễ hỏng khi bị xịt nước áp lực cao. IP69K chuyên dùng cho xịt rửa áp lực cao kèm nhiệt độ cao, nhưng không thay thế khả năng ngâm nước. Trong ngành thực phẩm, đồ uống hoặc washdown, nên chọn IP66/IP69K nếu chủ yếu xịt rửa áp lực cao; chọn IP67/IP68 nếu có nguy cơ ngâm nước; và ưu tiên loại đạt cả IP67/IP68 + IP69K nếu phải chịu cả hai điều kiện.

3.1. Khi nào chọn IP65?

IP65 phù hợp với các môi trường có nước nhưng không cần ngâm sâu: nhà xưởng có phun sương, ngoài trời có mái che, khu vực vệ sinh không dùng vòi xịt trực tiếp. Chi phí thấp hơn IP67 nhưng bảo vệ tốt cho phần lớn ứng dụng văn phòng, nhà kho và nhà xưởng thông thường.

3.2. Khi nào chọn IP67?

IP67 là cấp bảo vệ chuẩn công nghiệp phổ biến nhất cho đầu nối M8 và M12. Phù hợp với môi trường dây chuyền sản xuất, nơi thiết bị có thể tiếp xúc nước, bị nhúng tạm thời trong quá trình vệ sinh hoặc rò rỉ dịch lỏng. Đây là mức tối thiểu khuyến nghị cho hầu hết ứng dụng công nghiệp ngoài thực phẩm.

📌 Từ kinh nghiệm thực tế AUMI: IP67 là cấp bảo vệ phổ biến nhất, chiếm tỷ lệ lớn trong các đơn hàng đầu kết nối công nghiệp mà AUMI cung cấp cho các nhà máy tại Việt Nam trong giai đoạn 2023–2025.

3.3. Khi nào chọn IP68?

IP68 dành cho các ứng dụng thiết bị cần chịu ngâm nước liên tục hoặc ở độ sâu lớn hơn 1m: bơm nước, thiết bị quan trắc môi trường ngoài trời, hệ thống dưới nước, cảm biến trong bể chứa. Nhà sản xuất cần công bố rõ độ sâu và thời gian ngâm cụ thể (ví dụ: IP68 – 3m / 24h).

3.4. Khi nào bắt buộc phải chọn IP69K?

IP69K là bắt buộc trong các môi trường sử dụng quy trình CIP (Vệ sinh tại chỗ) hoặc SIP (Khử trùng tại chỗ) với nước nóng và áp suất cao: nhà máy chế biến thực phẩm, nhà máy sữa, nhà máy bia, cơ sở dược phẩm, lò mổ và các môi trường yêu cầu vệ sinh cấp cao. Đây cũng là yêu cầu bắt buộc theo tiêu chuẩn EHEDG.

4. Cách Kiểm Tra Cấp IP – Phương Pháp Thử Nghiệm theo IEC 60529

Hiểu được phương pháp thử nghiệm giúp kỹ sư đánh giá đúng giá trị thực của cấp IP được công bố, tránh bị nhầm lẫn bởi các tuyên bố marketing không chính xác của một số nhà cung cấp.

4.1. Thử nghiệm IP67 – Ngâm nước

• Thiết bị được đặt trong bể nước, bề mặt trên cùng cách mặt nước ít nhất 150mm
• Đáy thiết bị cách đáy bể ít nhất 850mm (tổng độ sâu nước khoảng 1m)
• Thời gian ngâm tối thiểu: 30 phút
• Sau khi lấy ra, kiểm tra bên trong không có nước xâm nhập
• Nhiệt độ nước thử: bằng nhiệt độ phòng, chênh lệch với thiết bị không quá 5°C

4.2. Thử nghiệm IP69K – Tia nước áp cao

• Thiết bị đặt trên bàn xoay, cách vòi xịt 10–15cm
• Vòi xịt góc 0°, 30°, 60°, 90° – mỗi góc phun ít nhất 30 giây
• Áp suất nước: 80–100 bar
• Nhiệt độ nước: 80°C (±5°C)
• Lưu lượng: 14–16 lít/phút
• Tổng thời gian thử: khoảng 3 phút (30 giây × 4 góc × 2 trục)

5. Ứng Dụng Thực Tế: Chọn Cấp IP Phù Hợp cho Từng Môi Trường

Việc chọn đúng cấp IP không chỉ dựa trên thông số kỹ thuật mà còn phải dựa trên phân tích môi trường thực tế nơi lắp đặt thiết bị. Dưới đây là hướng dẫn thực tế từ kinh nghiệm lắp đặt của đội kỹ thuật AUMI.

 Kinh nghiệm chọn IP từ AUMI: Luôn chọn cấp IP cao hơn yêu cầu tối thiểu ít nhất 1 bậc. Ví dụ: môi trường yêu cầu tối thiểu IP65 thì nên dùng IP67. Chi phí chênh lệch giữa IP65 và IP67 cho một đầu kết nối M12 thường chỉ 20–30%, nhưng tiết kiệm được chi phí thay thế và dừng máy về sau rất đáng kể.

6. Cấp IP cho Đầu Nối M8 và M12 – Thực Tế Thị Trường

Đối với đầu nối công nghiệp dòng M8 và M12 – hai chuẩn đầu kết nối phổ biến nhất trong tự động hóa, cấp bảo vệ IP là thông số bắt buộc phải xác nhận trước khi mua. Dưới đây là thực tế từ thị trường và các thương hiệu hàng đầu mà AUMI phân phối.

6.1. Điều kiện để đạt cấp IP công bố

Đầu kết nối có công bố IP67 hay IP69K vẫn có thể không đạt cấp đó nếu lắp đặt không đúng. Các yếu tố quyết định bao gồm:

• Vòng đệm kín: Phải còn nguyên vẹn, không nứt, không biến dạng. Vòng đệm kín bị hỏng là nguyên nhân số 1 gây mất cấp IP
• Moment siết ren: M8 cần 0.4–0.6 Nm, M12 cần 0.8–1.2 Nm. Siết quá lỏng làm mất cấp IP, siết quá chặt làm hỏng vòng đệm kín
• Đầu kín (blind cap): Các cổng không sử dụng phải được đậy bằng cap đạt cùng cấp IP
• Dung sai bề mặt lắp: Mặt bích lắp đặt phải phẳng, không có ba via hoặc vết trầy xước sâu
• Nhiệt độ vận hành: Nhiệt độ quá cao làm vòng đệm kín lão hóa nhanh, giảm cấp IP theo thời gian
• Chất tương thích: Vòng đệm kín EPDM không tương thích với dầu khoáng, cần dùng vòng đệm kín FKM (Viton) cho môi trường dầu

7. NEMA Rating vs IP Rating: Khác Biệt và Quy Đổi

Tại thị trường Việt Nam, đặc biệt trong các dự án có yếu tố Mỹ hoặc thiết bị nhập khẩu từ Bắc Mỹ, kỹ sư thường gặp tiêu chuẩn NEMA (National Electrical Manufacturers Association) song song với tiêu chuẩn IP. Cần biết cách quy đổi để không chọn nhầm.

 ⚠️ Lưu ý quan trọng: Quy đổi NEMA sang IP chỉ là tương đương gần đúng và không hoàn toàn tương thích. NEMA có thêm yêu cầu về ăn mòn, đóng băng và va đập mà IP không đề cập, và ngược lại IP có thêm phân loại chi tiết hơn về bụi và nước. Không được xem chúng là hoàn toàn thay thế nhau trong hồ sơ kỹ thuật chính thức.

8. Vật Liệu Vỏ Đầu kết nối và Ảnh Hưởng đến Cấp IP

Cấp IP không chỉ phụ thuộc vào thiết kế cơ khí mà còn phụ thuộc rất nhiều vào vật liệu chế tạo vỏ đầu kết nối và vòng đệm kín. Lựa chọn vật liệu sai có thể khiến đầu kết nối đạt cấp IP trong môi trường nước nhưng lại hỏng nhanh chóng trong môi trường dầu, hóa chất hoặc nhiệt độ cao.

8.1. Vật liệu vòng đệm kín và ứng dụng

9. Cách Kiểm Tra Cấp IP Tại Hiện Trường Không Cần Phòng Lab

Trong thực tế vận hành nhà máy, không phải lúc nào cũng có thể đưa thiết bị vào phòng lab để thử chuẩn. Dưới đây là các phương pháp kiểm tra nhanh tại hiện trường mà đội kỹ thuật AUMI thường áp dụng.

9.1. Kiểm tra thị giác (Visual inspection)

• Quan sát vòng đệm kín: Phải còn đủ độ đàn hồi, không nứt, không phẳng quá mức
• Kiểm tra ren: Không có ren bị mòn, sứt mẻ hoặc dính bẩn cứng
• Kiểm tra bề mặt tiếp xúc: Không có ba via, vết trầy hoặc biến dạng
• Quan sát màu sắc bên trong: Dấu hiệu han rỉ hoặc vết nước đọng là báo động

9.2. Kiểm tra bằng dụng cụ đơn giản

• Cờ lê lực: Kiểm tra mô-men siết ren theo đúng khuyến nghị của nhà sản xuất
• Thử kéo cáp: Kéo cáp với lực khoảng 50N và đầu kết nối không được xê dịch
• Thử phun nước: Dùng vòi phun nước thông thường phun từ mọi hướng 3–5 phút, sau đó tháo kiểm tra bên trong (thay thế tương đối cho IPX5)
• Đồng hồ cách điện: Đo điện trở cách điện giữa tiếp điểm và vỏ kim loại sau khi thử nước, giá trị phải >100 MΩ

Tip từ AUMI: Đánh dấu ngày lắp đặt lên mỗi đầu kết nối bằng bút không phai. Khuyến nghị thay thế vòng đệm kín định kỳ 2–3 năm/lần với ứng dụng bình thường, 1 năm/lần với môi trường IP69K hoặc nhiệt độ cao. Chi phí vòng đệm kín thay thế chỉ bằng 3–5% giá đầu kết nối mới, nhưng bảo vệ toàn bộ thiết bị.

10. Những Lưu Ý Quan Trọng Khi Đọc Datasheet IP

Không phải mọi tuyên bố cấp IP trên catalog đều có ý nghĩa giống nhau. Đây là những điểm cần kiểm tra kỹ trong datasheet trước khi quyết định mua.

Bạn có thể viết lại theo hướng dễ hiểu hơn, bớt khô cứng kỹ thuật nhưng vẫn đúng chuyên ngành như sau:

• Kiểm tra điều kiện thử nghiệm IP68: Với chuẩn IP68, nhà sản xuất cần ghi rõ độ sâu ngâm và thời gian thử nghiệm (ví dụ: IP68 – ngâm 3 m trong 72 giờ). Nếu tài liệu không nêu rõ, nên xác nhận lại với nhà sản xuất vì mỗi hãng có thể áp dụng điều kiện thử khác nhau.
• Kiểm tra trạng thái đầu nối khi thử IP: Xác minh xem đầu kết nối được thử nghiệm ở trạng thái đã kết nối cáp hay chưa. Một số sản phẩm chỉ thử khi chưa lắp cáp, nên mức bảo vệ thực tế sau khi lắp đặt có thể thấp hơn công bố.
• Kiểm tra nhiệt độ thử nghiệm của IP69K: Chuẩn IP69K yêu cầu thử nghiệm với tia nước áp lực cao ở nhiệt độ khoảng 80°C. Nếu chỉ thử ở nhiệt độ phòng, sản phẩm có thể chưa đáp ứng đầy đủ yêu cầu IP69K thực tế.
• Phân biệt cấp bảo vệ IP của đầu nối và cáp: Không nên chỉ xem cấp IP của riêng đầu kết nối. Ví dụ, đầu nối đạt IP67 nhưng cáp chỉ đạt IP65, thì toàn bộ hệ thống chỉ đạt IP65.
• Ưu tiên chứng nhận từ bên thứ ba: Nên ưu tiên sản phẩm có chứng nhận từ các tổ chức độc lập như TÜV, UL hoặc Bureau Veritas, thay vì chỉ dựa vào thông số do nhà sản xuất tự công bố.
• Lưu ý điều kiện bảo quản: Chuẩn IP67/IP68 phản ánh khả năng bảo vệ khi vận hành, không phải điều kiện bảo quản. Nếu lưu kho trong môi trường ẩm lâu ngày, gioăng làm kín vẫn có thể bị lão hóa hoặc hư hỏng, ảnh hưởng đến khả năng chống bụi và nước sau này.

11. FAQ – Câu Hỏi Thường Gặp về Tiêu Chuẩn IP

Q1: IP68 có tốt hơn IP67 không?

Về khả năng chống ngâm nước, IP68 tốt hơn IP67 vì chịu được độ sâu và thời gian ngâm lớn hơn. Tuy nhiên cả hai đều không chịu được tia nước áp suất cao như IP69K. Chọn cấp IP dựa trên ứng dụng thực tế, không phải chọn số lớn hơn cho yên tâm.

Q2: Tại sao cùng là IP67 nhưng giá đầu kết nối lại chênh lệch nhiều?

Vì giá phụ thuộc vào vật liệu vỏ (PA vs Inox 316L), chất lượng tiếp điểm (mạ vàng dày hay mỏng), thương hiệu (SICK, Balluff vs hàng generic), số lần kết nối đảm bảo (5,000 vs 10,000 chu kỳ) và có chứng nhận bên thứ ba hay không. IP67 chỉ là một tiêu chí trong nhiều tiêu chí.

Q3: Đầu kết nối IP67 có thể dùng thay cho IP69K trong nhà máy thực phẩm không?

Không được. IP69K là yêu cầu bắt buộc trong quy trình CIP/SIP. Đầu kết nối IP67 không chịu được tia nước nóng 80°C áp suất 80–100 bar. Việc dùng IP67 thay IP69K trong nhà máy thực phẩm vi phạm tiêu chuẩn an toàn thực phẩm và có thể gây sự cố nghiêm trọng.

Q4: Cấp IP có giảm theo thời gian không?

Có. Vòng đệm kín lão hóa tự nhiên theo thời gian và nhiệt độ, ren bị mài mòn qua nhiều lần tháo lắp, bề mặt tiếp xúc có thể bị ăn mòn. Cấp IP thực tế của đầu kết nối cũ sẽ thấp hơn giá trị gốc. Đây là lý do cần bảo trì định kỳ.

Q5: IEC 60529 có bắt buộc tại Việt Nam không?

Có. Việt Nam chuyển đổi IEC 60529 thành TCVN 4255, đây là tiêu chuẩn tham chiếu cho thiết bị điện công nghiệp. Các dự án lắp đặt thiết bị điện trong nhà máy, đặc biệt trong ngành thực phẩm và dược phẩm, đều phải tuân thủ cấp IP theo tiêu chuẩn này.

Kết Luận: Chọn Đúng Cấp IP – Đầu Tư Cho Độ Bền Hệ Thống

Tiêu chuẩn IP không chỉ là con số trên datasheet – chúng là cam kết của nhà sản xuất về khả năng bảo vệ thiết bị trong điều kiện thực tế. Hiểu đúng IEC 60529, so sánh được IP65 vs IP67 vs IP68 vs IP69K, và biết cách kiểm tra điều kiện lắp đặt là những kỹ năng thiết yếu cho kỹ sư tự động hóa hiện đại.

AUMI – với tư cách đại lý chính thức của BINDER và nhiều thương hiệu hàng đầu – luôn sẵn sàng tư vấn cụ thể về cấp IP phù hợp cho từng dự án và môi trường lắp đặt tại Việt Nam.
