Van điện từ là gì? Nguyên lý, phân loại và cách chọn mua hiệu quả

• Van điện từ (Solenoid Valve) là thiết bị dùng cuộn coil điện từ để điều khiển đóng/mở dòng lưu chất (nước, khí, hơi)

• Thời gian phản hồi nhanh: 0.05 – 0.5 giây, nhanh hơn van cơ (1 – 3 giây)

• Có 2 loại chính: NC (thường đóng) và NO (thường mở)

• Hoạt động hiệu quả với áp suất từ ≥0.3 – 10 bar (van pilot)

• Điện áp phổ biến: 24V DC, 220V AC

• Ứng dụng rộng rãi trong: cấp thoát nước, khí nén, HVAC, hóa chất, tự động hóa

Trong các hệ thống tự động hóa hiện đại, việc điều khiển dòng chảy của chất lỏng và khí đóng vai trò rất quan trọng. Van điện từ (Solenoid Valve) chính là giải pháp giúp tự động hóa quá trình này một cách nhanh chóng và chính xác.

So với các loại van cơ như van bi hay van bướm, van điện từ có thể đóng/mở hoàn toàn tự động thông qua tín hiệu điện, giúp giảm thao tác thủ công và tăng hiệu quả vận hành hệ thống.

Nhờ khả năng đóng/mở nhanh, vận hành chính xác và dễ tích hợp, van điện từ được ứng dụng rộng rãi trong các hệ thống cấp thoát nước, khí nén, xăng dầu, hóa chất, phun sương và tưới tiêu tự động.

Cấu tạo van điện từ gồm những gì?

Van điện từ là thiết bị cơ điện sử dụng lực từ sinh ra từ cuộn coil khi có dòng điện chạy qua để điều khiển trạng thái đóng hoặc mở của van.

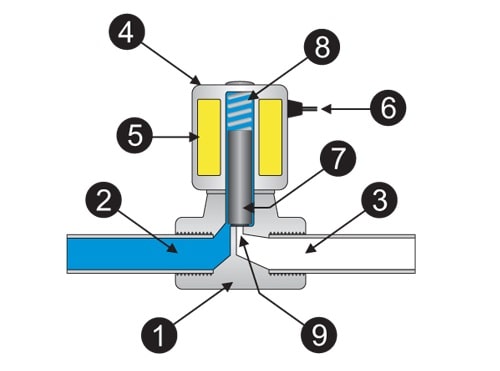

Cấu tạo cơ bản của van điện từ (Solenoid Valve) gồm:

1. Valve Body (Thân van)
2. Inlet Port (Đường lưu chất đi vào)
3. Outlet Port (Đường ra của lưu chất)
4. Coil / Solenoid (Cuộn dây điện từ)
5. Coil Windings (Cuộn hút)
6. Lead Wires (Dây cấp nguồn)
7. Plunger (Pít tông)
8. Spring (Lò xo)
9. Orifice (Cửa van)

Nguyên lý hoạt động của van điện từ

Nguyên lý hoạt động của van điện từ dựa trên hiện tượng cảm ứng điện từ. Tùy vào loại van (van thường đóng hay thường mở), cơ chế hoạt động sẽ khác nhau. Các loại trạng thái phổ biến:

• Normally Closed (NC): Van điện từ thường đóng
• Normally Open (NO): Van điện từ thường mở

Nguyên lý hoạt động:

+ Van điện từ thường đóng (NC – Normally Closed)

• Trạng thái ban đầu: Đóng (không cho lưu chất đi qua)
• Khi cấp điện (12V/24V DC hoặc 220V AC): Cuộn coil tạo từ trường → hút pít tông → van mở
• Khi ngắt điện: Lò xo đẩy pít tông về vị trí cũ → van đóng
•  Thời gian phản hồi: ~0.05 – 0.5 giây

Ứng dụng: Hệ thống cần đảm bảo an toàn khi mất điện (mặc định đóng)

+ Van điện từ thường mở (NO – Normally Open)

• Trạng thái ban đầu: Mở (cho lưu chất đi qua)
• Khi cấp điện (12V/24V DC hoặc 220V AC): Cuộn coil hút pít tông → van đóng
• Khi ngắt điện: Lò xo đẩy pít tông → van mở lại
• Thời gian phản hồi: ~0.05 – 0.5 giây

Ứng dụng: Hệ thống cần duy trì dòng chảy liên tục khi mất điện

=> Van điện từ NC là lựa chọn phổ biến trong công nghiệp nhờ tính an toàn cao khi mất điện.

Phân loại van điện từ phổ biến

Van điện từ được phân loại dựa trên nhiều tiêu chí khác nhau, dưới đây là bảng phân loại van điện từ & thông số kỹ thuật tham khảo:

Thông số trên mang tính tham khảo, được tổng hợp từ tài liệu kỹ thuật của ASCO, SMC và các tiêu chuẩn công nghiệp như IEC (International Electrotechnical Commission).

Ứng dụng của van điện từ trong công nghiệp

Van điện từ đóng vai trò là “thiết bị điều khiển dòng chảy tự động” trong hầu hết các hệ thống công nghiệp hiện đại. Nhờ khả năng phản hồi nhanh (chỉ khoảng 0.05 – 0.5 giây), độ chính xác cao và dễ tích hợp với PLC, van điện từ giúp tối ưu vận hành, giảm nhân công và nâng cao độ an toàn cho hệ thống.

Dưới đây là các ứng dụng phổ biến và thực tế nhất:

1. Hệ thống cấp thoát nước và xử lý nước:

Trong các hệ thống nước, van điện từ được sử dụng để điều khiển đóng/mở dòng nước hoàn toàn tự động theo tín hiệu từ cảm biến hoặc bộ điều khiển.

Ứng dụng cụ thể:

• Hệ thống cấp nước nhà máy
• Hệ thống xử lý nước thải
• Tưới tiêu tự động, phun sương
• Điều khiển bồn chứa, bể nước

Kinh nghiệm: Với hệ thống nước nên ưu tiên van NC + vật liệu đồng hoặc inox để đảm bảo an toàn khi mất điện.

2. Hệ thống khí nén và tự động hóa

Trong tự động hóa, van điện từ là thiết bị trung tâm để điều khiển xy lanh khí nén và các cơ cấu chấp hành.

Ứng dụng cụ thể:

• Điều khiển xy lanh đơn/kép
• Hệ thống đóng gói, lắp ráp tự động
• Dây chuyền sản xuất công nghiệp

Thực tế: Khoảng 70–80% hệ thống tự động hóa sử dụng van 24V DC để đảm bảo an toàn và tương thích PLC.

3. Ngành dầu khí và hóa chất

Đây là môi trường yêu cầu cao về độ an toàn, khả năng chịu ăn mòn và chống cháy nổ.

Ứng dụng cụ thể:

• Điều khiển dòng hóa chất, dung môi
• Hệ thống dẫn dầu, khí
• Khu vực nguy hiểm (Zone 1, Zone 2)

Kinh nghiệm: Luôn chọn van có coil chống cháy nổ + vật liệu inox, nếu không rất dễ gây mất an toàn.

4. Ngành thực phẩm và đồ uống

Trong ngành thực phẩm, van điện từ được dùng để kiểm soát dòng chất lỏng đảm bảo vệ sinh an toàn thực phẩm.

Ứng dụng cụ thể:

• Dây chuyền sản xuất sữa, bia, nước giải khát
• Hệ thống CIP (Cleaning in Place)
• Điều khiển dung dịch thực phẩm

Lưu ý: Bắt buộc sử dụng van đạt tiêu chuẩn vệ sinh (FDA hoặc tương đương).

5. Hệ thống HVAC và làm lạnh

Van điện từ được sử dụng để điều khiển môi chất lạnh và tối ưu chu trình làm lạnh.

Ứng dụng cụ thể:

• Hệ thống điều hòa trung tâm (HVAC)
• Chiller công nghiệp
• Kho lạnh, hệ thống lạnh

Thực tế: Van phải có khả năng chịu áp cao và chống rò rỉ gas để đảm bảo hiệu suất hệ thống.

Theo thống kê từ các tài liệu kỹ thuật ngành tự động hóa và catalog hãng Emerson:

• Van điện từ xuất hiện trong >90% hệ thống tự động hóa công nghiệp
• Loại phổ biến nhất: NC + 24V DC + pilot operated
• Việc chọn sai van có thể làm giảm 30–50% hiệu suất hệ thống hoặc gây hỏng hóc

Vì vậy, hiểu rõ ứng dụng thực tế + thông số kỹ thuật là yếu tố quan trọng để lựa chọn đúng van điện từ.

Cách chọn mua van điện từ phù hợp

Để chọn đúng van điện từ, bạn cần xem xét các yếu tố sau:

+ Môi chất sử dụng: Nước, khí, hơi nóng hay hóa chất sẽ yêu cầu vật liệu van khác nhau (đồng, inox, nhựa…).

+ Áp suất và nhiệt độ: Mỗi van có giới hạn áp suất và nhiệt độ riêng. Chọn sai có thể gây hỏng van hoặc rò rỉ.

+  Điện áp điều khiển: Đảm bảo phù hợp với hệ thống (24VDC, 220VAC…).

+  Kích thước và lưu lượng: Chọn kích thước ren/ống phù hợp để đảm bảo lưu lượng mong muốn.

+ Môi trường lắp đặt: Nếu môi trường khắc nghiệt (bụi, ẩm, nhiệt cao), nên chọn van có cấp bảo vệ IP cao.

Bảng chọn nhanh van điện từ theo ứng dụng thực tế:

Van điện ASCO- AUMI phân phối chính hãng tại Việt Nam

Emerson Electric là tập đoàn công nghệ hàng đầu của Mỹ với hơn 130 năm kinh nghiệm trong lĩnh vực tự động hóa công nghiệp. Trực thuộc Emerson, ASCO là thương hiệu van điện từ nổi tiếng toàn cầu, được tin dùng nhờ độ bền cao, phản hồi nhanh (≈0.05–0.3 giây) và khả năng hoạt động ổn định trong môi trường khắc nghiệt.

Tại Việt Nam, AUMI là đơn vị đại diện phân phối chính hãng van điện từ ASCO, cung cấp đầy đủ chứng từ CO/CQ, hỗ trợ kỹ thuật và giải pháp tối ưu theo từng ứng dụng thực tế.

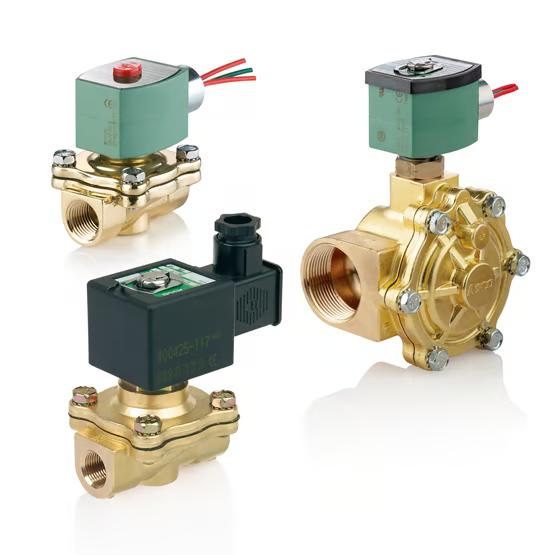

Van điện từ ASCO có đa dạng dòng sản phẩm phù hợp cho nhiều ứng dụng như nước, khí nén, hơi nóng và hóa chất. Một số model phổ biến có thể tham khảo gồm: ASCO Series 210 (van nước/khí), ASCO Series 551 (khí nén tự động hóa) và ASCO RedHat (môi trường áp suất, nhiệt độ cao hoặc chống cháy nổ).

⇒ Xem thêm sản phẩm tại: https://aumi.com.vn/c/emerson/

Các lỗi thường gặp của van điện từ trong công nghiệp

Trong quá trình vận hành thực tế, van điện từ có thể gặp nhiều sự cố khác nhau do lựa chọn sai, lắp đặt chưa đúng hoặc thiếu bảo trì. Dưới đây là những lỗi phổ biến nhất mà người dùng thường gặp:

1. Van không hoạt động (không đóng/mở)

• Nguyên nhân:
  • Không có nguồn điện hoặc sai điện áp (24VDC/220VAC)
  • Cuộn coil bị cháy hoặc đứt
  • Van pilot nhưng áp suất không đủ (<0.3 – 0.5 bar)
• Hậu quả: Hệ thống ngừng hoạt động hoàn toàn

2. Van bị kẹt (kẹt mở hoặc kẹt đóng)

• Nguyên nhân:
  • Cặn bẩn, rỉ sét trong đường ống
  • Không có bộ lọc trước van
  • Lâu ngày không bảo trì
• Hậu quả: Van hoạt động không ổn định, dễ gây lỗi dây chuyền

3. Cháy cuộn coil (coil bị nóng, hỏng)

• Nguyên nhân:
  • Cấp sai điện áp (ví dụ: cấp 220V cho coil 24V)
  • Coil hoạt động liên tục trong môi trường nhiệt cao
  • Chất lượng điện không ổn định
• Hậu quả: Van không thể hoạt động, cần thay coil

4. Van bị rò rỉ lưu chất

• Nguyên nhân:
  • Gioăng (seal) bị mòn hoặc hỏng
  • Chọn sai vật liệu (dùng van nước cho hóa chất)
  • Áp suất vượt quá giới hạn thiết kế
• Hậu quả: Mất an toàn, thất thoát môi chất

5. Van hoạt động sai trạng thái (NC/NO)

• Nguyên nhân:
  • Chọn nhầm loại van so với yêu cầu hệ thống
• Hậu quả:
  • Hệ thống vận hành ngược logic
  • Có thể gây sự cố nghiêm trọng (đặc biệt với gas, hóa chất)

6. Van hoạt động chậm hoặc không ổn định

• Nguyên nhân:
  • Điện áp cấp không ổn định
  • Coil yếu hoặc xuống cấp
  • Áp suất không đủ với van pilot

Hậu quả: Giảm hiệu suất hệ thống (có thể giảm 20–30% hiệu quả vận hành)

Từ kinh nghiệm triển khai thực tế tại nhiều nhà máy, AUMI nhận thấy người dùng thường mắc phải một số lỗi khá phổ biến khi lựa chọn và sử dụng van điện từ. Điển hình như việc chọn sai loại NC/NO khiến hệ thống vận hành ngược logic thiết kế; không kiểm tra áp suất tối thiểu đối với van pilot dẫn đến van không thể mở; sử dụng van nước cho môi trường hơi nóng làm giảm tuổi thọ nhanh chóng; hoặc không chú ý đến điện áp cuộn coil gây cháy coil trong quá trình vận hành.

Các câu hỏi thường gặp:

Q: Van điện từ có bền không?

A: Có, nếu chọn đúng loại và sử dụng đúng điều kiện, van điện từ có tuổi thọ cao và hoạt động ổn định.

Q: Nên chọn van NC hay NO?

A: Tùy vào yêu cầu hệ thống:

• NC: An toàn hơn khi mất điện
• NO: Dùng khi cần duy trì dòng chảy liên tục

Q: Van điện từ có tiết kiệm điện không?

A: Van chỉ tiêu thụ điện khi hoạt động (đặc biệt với loại NC), nên khá tiết kiệm năng lượng.

Q: Van điện từ giá bao nhiêu?

A: Giá van điện từ phụ thuộc vào thương hiệu, vật liệu, kích thước và ứng dụng.

• Phân khúc phổ thông: 200.000 – 1.000.000 VNĐ
• Trung cấp: 1.000.000 – 5.000.000 VNĐ
• Cao cấp (ASCO, SMC…): 5.000.000 – 15.000.000+ VNĐ

Để nhận báo giá chính xác, cần cung cấp thông số như: môi chất, áp suất, điện áp và kích thước.

Q: Thương hiệu van điện từ nào tốt?

A: Một số thương hiệu uy tín trên thị trường gồm:

• ASCO (Emerson – Mỹ): chất lượng cao, dùng cho công nghiệp nặng
• SMC (Nhật Bản): chuyên khí nén, độ bền cao
• Airtac (Đài Loan): giá tốt, phổ biến
• Uni-D (Đài Loan): phù hợp hệ nước, chi phí hợp lý

Trong đó, ASCO được đánh giá cao về độ bền và khả năng làm việc trong môi trường khắc nghiệt.

Q: Mua van điện từ ở đâu uy tín?

A: Nên lựa chọn các đơn vị phân phối chính hãng để đảm bảo chất lượng và hỗ trợ kỹ thuật.

AUMI là đơn vị phân phối chính hãng van điện từ ASCO tại Việt Nam, vui lòng liên hệ để được hỗ trợ và tư tư vấn van điện từ phù hợp.
