Xi lanh khí nén là gì? Hướng dẫn phân loại, tính toán và chọn mua cho kỹ sư

Xi lanh khí nén (pneumatic cylinder) là cơ cấu chấp hành chuyển hóa năng lượng khí nén thành lực cơ học tịnh tiến, tạo ra các chuyển động đẩy, kéo, kẹp và nâng hạ trong dây chuyền công nghiệp. Đây là thành phần không thể thiếu trong mọi hệ thống tự động hóa — từ máy đóng gói, dây chuyền ô tô cho đến robot công nghiệp.

Thị trường xi lanh khí nén toàn cầu được định giá 16 tỷ USD năm 2024 và dự kiến đạt 20,2 tỷ USD vào năm 2030, tăng trưởng ở mức CAGR 3,9% (Research and Markets, 2024). Trong đó, phân khúc xi lanh tác động kép chiếm ưu thế với 64,6% thị phần toàn cầu năm 2025 (Coherent Market Insights, 2025).

Bài viết này cung cấp cho kỹ sư và người phụ trách kỹ thuật đầy đủ kiến thức để phân loại đúng loại xi lanh, tính toán thông số kỹ thuật chính xác và chọn mua actuator phù hợp với ứng dụng thực tế.

1. Xi lanh khí nén là gì? Nguyên lý hoạt động

Tóm tắt: Xi lanh khí nén là thiết bị biến áp suất khí nén thành lực đẩy/kéo tuyến tính thông qua cơ chế piston–cylinder. Áp suất khí tác động lên bề mặt piston tạo ra lực F = P × A theo định luật Pascal.

Cấu tạo cơ bản của một xi lanh khí nén tiêu chuẩn gồm 5 bộ phận chính:

Nguyên lý hoạt động: Van khí nén (solenoid valve) điều khiển luồng khí vào cổng A hoặc cổng B của xi lanh. Khí nén có áp suất P (thường 4–8 bar trong công nghiệp) tác động lên diện tích piston A, sinh ra lực đẩy F = P × A. Piston dịch chuyển, kéo theo cần piston thực hiện công cơ học.

Dải tốc độ piston của dòng xi lanh không cần (rodless) đạt từ 0,05 đến 5 m/s (AVENTICS Pneumatic Cylinders Overview Brochure, Emerson, 2019). Xi lanh khí nén an toàn, sạch và chi phí đầu tư ban đầu thấp hơn đáng kể so với hệ thống thủy lực tương đương.

2. Phân loại xi lanh khí nén đầy đủ

2.1. Phân loại theo nguyên lý tác động

Xi lanh tác động đơn (Single-Acting Cylinder)

Xi lanh tác động đơn chỉ có 1 cổng cấp khí. Khí nén đẩy piston về một hướng, lò xo hoặc trọng lực đưa piston về vị trí ban đầu khi xả khí.

• Ưu điểm: Cấu trúc đơn giản, tiết kiệm van khí nén, chi phí thấp
• Nhược điểm: Lực lò xo hồi làm giảm lực đẩy thực tế; hành trình giới hạn thường dưới 100 mm
• Ứng dụng điển hình: Kẹp phôi, khóa an toàn, xi lanh nâng đơn giản

Xi lanh tác động kép (Double-Acting Cylinder)

Xi lanh tác động kép có 2 cổng khí (cổng A và cổng B), kiểm soát được lực và tốc độ ở cả 2 chiều. Đây là loại phổ biến nhất trong công nghiệp. Theo Mordor Intelligence (2024), xi lanh tác động kép chiếm 47,3% doanh thu toàn cầu năm 2024; Coherent Market Insights (2025) ghi nhận phân khúc này chiếm 64,6% thị phần toàn cầu năm 2025.

• Ưu điểm: Kiểm soát chuyển động 2 chiều, lực đẩy/kéo chủ động, hành trình dài tùy thiết kế
• Nhược điểm: Cần van 5/2 hoặc 5/3 để điều khiển; tiêu thụ khí nhiều hơn
• Ứng dụng: Đẩy, kéo, cấp phôi, đóng mở cửa tự động

2.2 Phân loại theo cấu trúc thân xi lanh

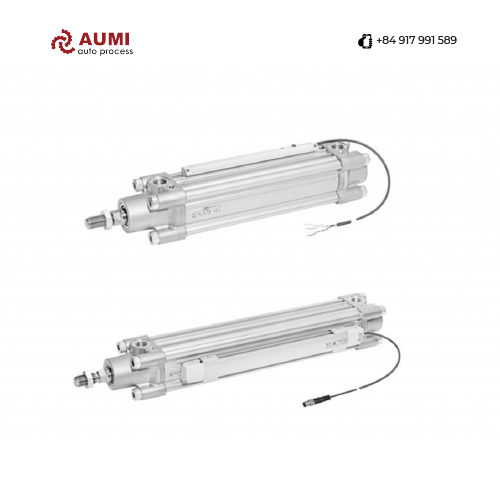

Xi lanh profile (Profile cylinder — ISO 15552)

Đây là loại xi lanh tiêu chuẩn công nghiệp phổ biến nhất, thân hình chữ nhật bằng nhôm đùn có rãnh chạy cảm biến vị trí. Tuân theo tiêu chuẩn ISO 15552 (trước đây là ISO 6431/VDMA), cho phép hoán đổi trực tiếp 1:1 giữa các thương hiệu: Aventics PRA/TRB, Festo DSBC, SMC CP95/CP96, Parker P1D-B đều tương thích về kích thước (PneuParts, ISO 15552 Cylinders).

Thông số dòng AVENTICS PRA Series (Emerson, 2020): đường kính Ø 32–125 mm, hành trình 10–2.000 mm, áp suất làm việc 1,5–10 bar, nhiệt độ môi trường −20°C đến +80°C, kích thước hạt bụi tối đa 50 µm.

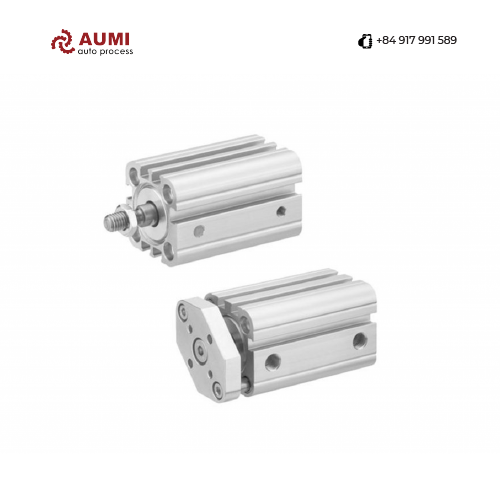

Xi lanh compact (Compact cylinder — ISO 21287)

Thân vuông ngắn gọn, tiết kiệm không gian lắp đặt so với loại profile cùng bore. Theo Emergen Research (2025), phân khúc compact cylinder được dự báo tăng trưởng nhanh nhất với CAGR 8,5% đến năm 2034, phản ánh nhu cầu tiết kiệm không gian trong robot và máy tự động nhỏ.

Xi lanh không cần (Rodless cylinder)

Piston di chuyển bên trong thân nhưng tải được gắn qua cơ chế từ tính hoặc cơ khí. Theo AVENTICS Pneumatic Cylinders Overview Brochure (Emerson, 2019): dòng RTC series có hành trình lên đến 9.900 mm, tốc độ 0,05–5 m/s, đường kính Ø 16–80 mm — lý tưởng cho ứng dụng di chuyển tải dài trong không gian hạn chế.

Xi lanh quay (Rotary actuator)

Chuyển hóa áp suất khí nén thành mô-men xoắn, góc quay 45°–270°. Theo Mordor Intelligence (2024), phân khúc rotary sẽ tăng trưởng vượt linear với CAGR 5,1% đến 2030, nhờ ứng dụng trong cổ tay robot, bàn quay index và thiết bị y tế.

2.3. Phân loại theo vật liệu và môi trường

Phân loại theo AVENTICS Pneumatic Cylinders Overview Brochure (Emerson, 2019)

3. Tính toán thông số xi lanh khí nén

Đây là bước quan trọng nhất để chọn đúng xi lanh. Theo kinh nghiệm của đội ngũ kỹ thuật AUMI qua nhiều dự án lắp đặt tại các nhà máy sản xuất ở Bình Dương, Đồng Nai và Hà Nội — sai lầm phổ biến nhất là chọn xi lanh theo cảm tính thay vì tính toán, dẫn đến xi lanh yếu không đẩy nổi tải hoặc quá mạnh gây rung sốc, hỏng cơ cấu.

Công thức tính lực đẩy xi lanh khí nén

Lực đẩy chiều tiến (Extension force):

F₁ = P × A₁ = P × π × (D/2)²

Lực kéo chiều lùi (Retraction force):

F₂ = P × A₂ = P × π × [(D/2)² − (d/2)²]

Trong đó:

• F = lực (Newton, N)
• P = áp suất làm việc (N/mm² hay MPa; 1 bar = 0,1 MPa)
• D = đường kính piston (mm)
• d = đường kính cần piston (mm)
• A₁ = diện tích mặt trước piston (mm²)
• A₂ = diện tích mặt sau piston, trừ tiết diện cần piston (mm²)

Công thức theo tiêu chuẩn ISO 15552 và tài liệu kỹ thuật AVENTICS PRA Series Catalogue (Emerson, 2020). Áp suất chuẩn mà AVENTICS dùng để tính lực trong catalogue là 6,3 bar.

Lưu ý quan trọng: P là áp suất dư (gauge pressure) — đọc thẳng từ đồng hồ áp trên hệ thống, không cần trừ áp suất khí quyển.

Ví dụ tính toán thực tế

Bài toán: Cần đẩy phôi nặng 80 kg trên dây chuyền nằm ngang. Hệ thống khí có áp suất 6 bar. Chọn xi lanh phù hợp.

Bước 1 — Lực yêu cầu (hệ số an toàn 1,5×):

F_yêu_cầu = 80 × 10 × 1,5 = 1.200 N

Bước 2 — Thử Ø 50 mm tại 6 bar:

A₁ = π × (25)² = 1.962,5 mm² F₁ = 0,6 × 1.962,5 = 1.177,5 N → Chưa đủ

Bước 3 — Thử Ø 63 mm tại 6 bar:

A₁ = π × (31,5)² = 3.117,2 mm² F₁ = 0,6 × 3.117,2 = 1.870 N ✓

Kết luận: Chọn xi lanh tác động kép Ø 63 mm. Ví dụ model phù hợp: AVENTICS PRA-DA-063-[hành trình] — cần piston Ø 20 mm, cổng G 3/8, áp suất 1,5–10 bar (AVENTICS PRA Series Catalogue, Emerson, 2020).

Bảng tra lực đẩy nhanh tại 6 bar

Tính theo công thức ISO 15552, η = 1,0 (thực tế nhân thêm hệ số cơ khí η ≈ 0,85–0,90)

Tính lưu lượng khí tiêu thụ

Q = A × L × n × (P + 1) / 1.000

• Q = lưu lượng (lít/phút)
• L = hành trình (mm)
• n = số chu kỳ/phút
• P = áp suất làm việc (bar)

4. Hướng dẫn chọn xi lanh khí nén phù hợp

Bước 1: Xác định lực yêu cầu

Tính lực theo công thức trên, nhân thêm hệ số an toàn 1,5× cho tải tĩnh và 2× cho tải động/va chạm. Chọn xi lanh vừa đủ lực nhưng thiếu dự phòng khiến xi lanh làm việc liên tục ở công suất tối đa, dẫn đến mau hỏng phớt — đây là lỗi phổ biến nhất đội kỹ thuật AUMI gặp khi kiểm tra thiết bị khách hàng.

Bước 2: Xác định hành trình

Chọn hành trình tiêu chuẩn gần nhất lớn hơn khoảng di chuyển thực tế. Hành trình tiêu chuẩn (mm): 25, 50, 75, 100, 125, 150, 200, 250, 300, 400, 500 (theo AVENTICS TRB Series Catalogue, Emerson). Hành trình > 500 mm cần kiểm tra độ bền uốn cần piston theo ISO 15552 Annex C.

Bước 3: Chọn kiểu lắp đặt

Bước 4: Xem xét môi trường làm việc

Theo AVENTICS PRA Series Catalogue (Emerson, 2020), thông số giới hạn môi trường gồm: nhiệt độ môi trường và môi chất −20°C đến +80°C, kích thước hạt bụi tối đa 50 µm, hàm lượng dầu trong khí nén 0–5 mg/m³. Nếu khí không đạt tiêu chuẩn, cần lắp bộ lọc FRL (Filter-Regulator-Lubricator) trước xi lanh.

Với môi trường đặc biệt: nhiệt độ cao → chọn heat-resistant option; thực phẩm/dược → stainless steel 316L + phớt FDA; khu vực cháy nổ → ATEX Zone 1/21 Cat. 2G/D (có sẵn trong dòng AVENTICS PRA ATEX certified).

Bước 5: Chọn thương hiệu và dòng sản phẩm

Aventics (Emerson) — xi lanh khí nén công nghiệp từ Đức

AVENTICS là thương hiệu khí nén của tập đoàn Emerson (Mỹ), được hình thành sau khi Emerson Electric Co. mua lại Aventics vào tháng 7/2018 (Transparency Market Research, 2019), kế thừa toàn bộ dòng sản phẩm Bosch Rexroth Pneumatics với hơn 50 năm phát triển. Các dòng sản phẩm chính (AVENTICS Pneumatic Cylinders Overview Brochure, Emerson, 2019):

• PRA Series (Profile Advanced) — ISO 15552: Ø 32–125 mm, áp suất 1,5–10 bar, tích hợp “Ideal Cushioning” — giảm chấn điều chỉnh tự động cuối hành trình
• TRB Series (Tie Rod Basic) — ISO 15552: Cấu trúc thanh giằng 4 ty, Ø 32–125 mm, hành trình 25–500 mm tiêu chuẩn
• RTC Series (Rodless): Ø 16–80 mm, hành trình lên đến 9.900 mm, tốc độ 0,05–5 m/s
• RAP/RCM Series: Rotary actuator khí nén

AUMI là đại lý phân phối thiết bị Aventics tại Việt Nam, cung cấp hàng chính hãng kèm tài liệu kỹ thuật và hỗ trợ chọn model phù hợp.

5. Vai trò của van khí nén trong hệ thống xi lanh

Xi lanh khí nén cần van khí nén (directional control valve) để điều phối luồng khí. Hiểu đúng sự phối hợp này giúp thiết kế hệ thống tối ưu.

Van 5/2 (5 cổng, 2 vị trí): Dùng phổ biến nhất cho xi lanh tác động kép. 1 cuộn coil điện điều khiển 2 chiều xi lanh. Khi mất điện: xi lanh về vị trí cuối (spring return).

Van 5/3 (5 cổng, 3 vị trí): Có thêm vị trí trung gian (dừng giữa hành trình hoặc xả tự do). Dùng khi cần dừng chính xác giữa hành trình.

Van 3/2 (3 cổng, 2 vị trí): Dùng cho xi lanh tác động đơn.

Lưu lượng van (Cv hoặc Kv) phải tương thích với bore và tốc độ yêu cầu. Van quá nhỏ sẽ làm xi lanh chạy chậm và thiếu lực — đây là lỗi thiết kế phổ biến mà đội kỹ thuật AUMI thường gặp khi kiểm tra hệ thống của khách hàng.

6. Lỗi thường gặp khi dùng xi lanh khí nén và cách xử lý

Kinh nghiệm thực tế từ đội kỹ thuật AUMI qua các dự án bảo trì tại nhà máy sản xuất nhựa và thực phẩm: phần lớn hỏng hóc xi lanh xuất phát từ chất lượng khí kém — thiếu lọc nước và bụi. Lắp bộ FRL đúng chuẩn là biện pháp phòng ngừa hiệu quả nhất để kéo dài tuổi thọ xi lanh.

7. FAQ — Câu hỏi thường gặp về xi lanh khí nén

Q: Xi lanh khí nén (pneumatic cylinder) khác gì xi lanh thủy lực?

A: Xi lanh khí nén dùng không khí nén (4–10 bar), nhẹ, sạch, nhanh. Xi lanh thủy lực dùng dầu (thường 100–700 bar), tạo lực lớn hơn nhiều nhưng hệ thống phức tạp và nặng hơn. Chọn khí nén khi cần tốc độ cao và môi trường sạch; chọn thủy lực khi tải cực lớn.

Q: Actuator khí nén là gì? Có khác xi lanh không?

A: Actuator (cơ cấu chấp hành) là thuật ngữ rộng hơn — bao gồm xi lanh thẳng, xi lanh quay (rotary actuator), motor khí nén và gripper. Xi lanh là loại actuator phổ biến nhất, tạo ra chuyển động tịnh tiến tuyến tính.

Q: Chọn xi lanh Aventics hay SMC, Festo?

A: Cả ba đều là thương hiệu hàng đầu thế giới. Aventics (Emerson/Đức) nổi bật về công nghệ Ideal Cushioning và dòng ISO 15552 PRA/TRB, phù hợp ứng dụng công nghiệp nặng. SMC (Nhật) mạnh về compact cylinder và đa dạng model. Festo (Đức) mạnh về giải pháp tích hợp intelligent. AUMI tư vấn lựa chọn phù hợp theo từng ứng dụng cụ thể.

Q: Áp suất làm việc tối ưu cho xi lanh khí nén là bao nhiêu?

A: Theo AVENTICS PRA Series Catalogue (Emerson, 2020), dải áp suất làm việc là 1,5–10 bar. Trong thực tế công nghiệp, 5–7 bar là dải tối ưu — cân bằng giữa lực đẩy, tiêu thụ khí và tuổi thọ phớt. AUMI khuyến nghị 6 bar là mức chuẩn cho đa số ứng dụng.

Q: Làm thế nào để đọc mã hiệu xi lanh Aventics trên tem nhãn?

A: Ví dụ mã AVENTICS PRA-DA-063-0100-0-2-1-1-1-1: PRA = Profile Advanced; DA = double-acting; 063 = bore Ø63 mm; 0100 = hành trình 100 mm; các chữ số tiếp theo là tùy chọn cushioning, mounting, sensor và coating. Liên hệ AUMI để giải mã model cụ thể.

8. Kết luận

Xi lanh khí nén là trái tim của mọi hệ thống pneumatic automation. Việc chọn đúng loại — dựa trên tính toán lực, hành trình, môi trường làm việc và kiểu lắp đặt — sẽ quyết định hiệu quả vận hành và tuổi thọ thiết bị. Hãy tính toán cụ thể theo công thức F = P × A với hệ số an toàn phù hợp, thay vì chọn theo kinh nghiệm cảm tính.

AUMI — Đại lý phân phối thiết bị Aventics chính hãng tại Việt Nam — sẵn sàng hỗ trợ kỹ sư của bạn tính toán, chọn model và cung cấp xi lanh khí nén đúng thông số kỹ thuật.
