Tổng quan Barcode Scanner SICK (CLV, Lector, ICR) và hướng dẫn chọn theo ứng dụng thực tế
- CLV → Laser quét 1D, tốc độ rất cao (400–1.200 scans/s), chuyên dùng cho băng tải tốc độ cao.
- Lector → Camera CMOS image-based, đọc được 1D, 2D (QR, Data Matrix), stacked codes và mã khắc trực tiếp (DPM).
- ICR → Dòng camera nhỏ gọn (đặc biệt ICR80x), phù hợp tích hợp robot, máy dán nhãn hoặc thiết bị POS.
- Sai lầm phổ biến: Sử dụng CLV (laser) để đọc mã 2D/Data Matrix → không đọc được.
- Cần chọn theo 3 yếu tố chính: Loại mã – Khoảng cách đọc – Giao thức kết nối PLC.
Trong các hệ thống sản xuất và logistics hiện đại, việc lựa chọn sai thiết bị đọc mã vạch có thể gây lỗi truy xuất, giảm tốc độ dây chuyền hoặc thậm chí phải thay thế toàn bộ hệ thống. Đặc biệt với SICK – hãng cung cấp nhiều dòng barcode scanner khác nhau – việc phân biệt CLV, Lector và ICR là yếu tố then chốt ngay từ giai đoạn thiết kế.
Bài viết này giúp bạn hiểu rõ bản chất từng dòng, so sánh thông số kỹ thuật theo datasheet và đưa ra cách chọn chính xác theo từng ứng dụng thực tế.

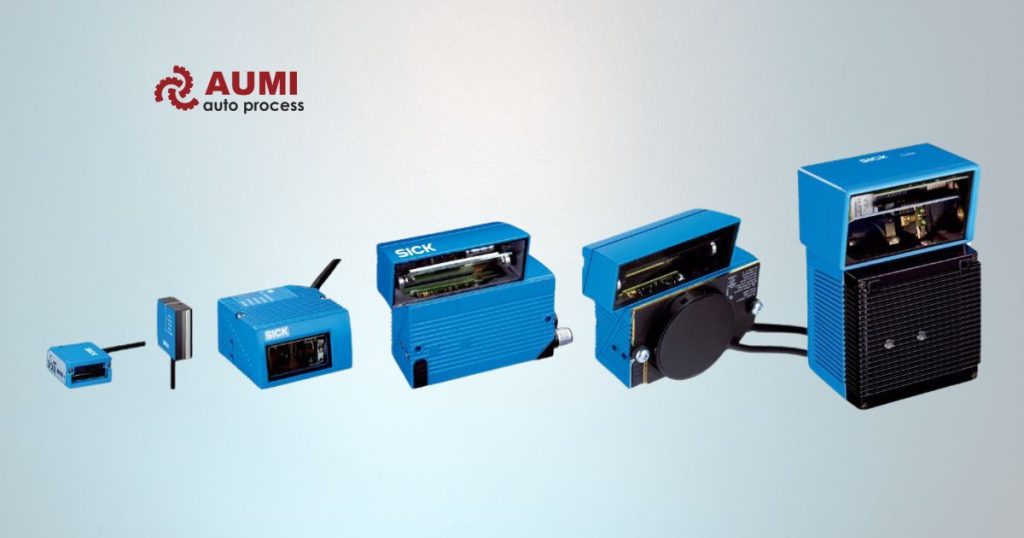

1. Tổng quan dòng sản phẩm Barcode Scanner SICK
SICK Sensor (Đức) – là một trong những nhà sản xuất cảm biến công nghiệp lớn nhất thế giới. Danh mục barcode của SICK được tổ chức theo nguyên lý đọc và mức độ tích hợp, giúp kỹ sư dễ dàng định vị sản phẩm phù hợp ngay từ giai đoạn thiết kế hệ thống.
| Dòng sản phẩm | Công nghệ | Loại mã đọc được | Ứng dụng điển hình | Giao thức chính |
| CLV62x/63x/64x | Laser quét (line/raster) | 1D barcode | Băng tải tốc độ cao, kho bãi, phân loại | RS-232/422, CAN, Ethernet/PROFINET/EtherNet/IP (tùy variant hoặc qua module) |
| Lector61x/62x/63x/64x/
85x |
Camera CMOS (image-based) | 1D, 2D, Stacked, DPM | Dược phẩm, điện tử, truy xuất nguồn gốc, logistics | PROFINET, EtherNet/IP, TCP/IP |
| ICR80x | Camera CMOS nhỏ gọn | 1D, 2D, Stacked | Tích hợp robot arm, máy dán nhãn, POS công nghiệp | USB, RS-232, Ethernet (tùy model) |
Lưu ý: Các model ICR62x đã được SICK tích hợp vào dòng Lector62x trong catalog hiện tại.
2. Dòng CLV – Barcode Scanner SICK laser 1d tốc độ cao

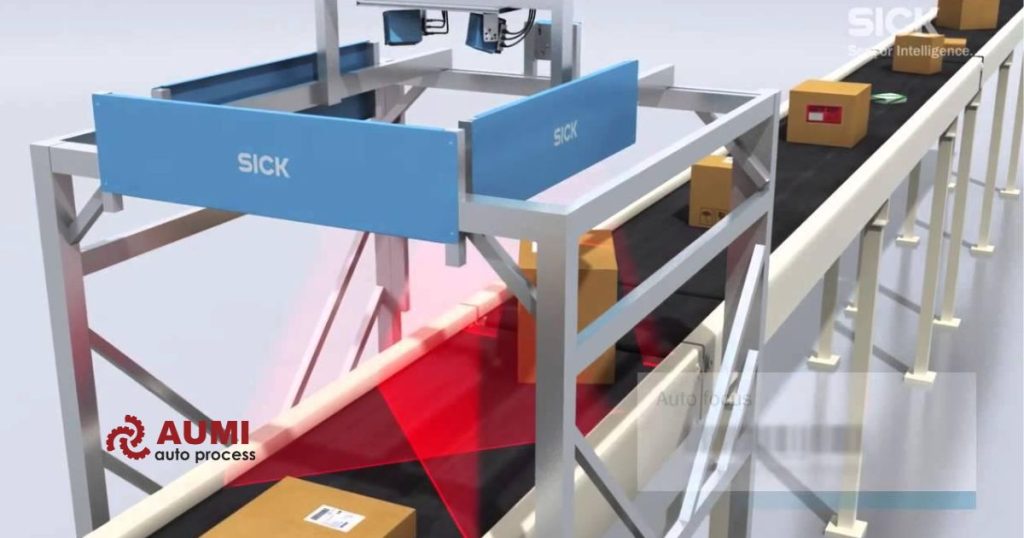

Dòng CLV (Code-Leser V-Prinzip) là dòng barcode scanner laser gắn cố định của SICK, chuyên dùng để đọc mã vạch 1D trên băng tải, với độ tin cậy cao và khả năng vận hành ổn định trong môi trường công nghiệp.
CLV62x:
Dòng compact phổ thông, nhiều phiên bản tích hợp Ethernet trực tiếp (PROFINET / EtherNet/IP), phù hợp lắp đặt nhanh và kết nối PLC hiện đại.
CLV63x:
Dòng tầm trung linh hoạt, khoảng cách đọc từ 44 – 735 mm, hỗ trợ oscillating mirror ở một số variant giúp mở rộng vùng quét.
CLV64x:
Dòng cao cấp nhất với dynamic focus, khoảng cách đọc rộng 30 – 840 mm, độ phân giải mã tối thiểu tốt (từ 0,15 mm), lý tưởng cho ứng dụng tầm xa và kiện hàng có độ cao thay đổi.
Bảng thông số chính CLV (theo datasheet SICK):
| Thông số | CLV62x | CLV63x | CLV64x |
| Nguyên lý | Laser line/raster | Laser line/raster | Laser + dynamic focus / oscillating mirror |
| Tần số quét | 400 – 1.200 scans/s | 400 – 1.200 scans/s | 400 – 1.200 scans/s |
| Khoảng cách đọc | 60 – 730 mm (tùy optics) | 44 – 735 mm (tùy variant) | 30 – 840 mm (tùy variant) |
| Độ phân giải mã tối thiểu | 0.15 – 1 mm (tùy variant) | 0.35 – 1 mm (tùy variant) | 0.15 – 1 mm (tùy variant) |
| Giao tiếp | RS-232/422, Ethernet (tùy model) | RS-232/422/485, Ethernet/PROFINET (tùy variant) | RS-232/422, CAN, PROFINET/EtherNet/IP (tùy variant) |
| Cấp bảo vệ | IP65 (tùy chọn IP69K) | IP65 (tùy chọn IP69K) | IP65 (tùy chọn IP69K) |
| Nhiệt độ hoạt động | 0 … +40°C (heater xuống –35°C) | 0 … +40°C (heater xuống –35°C) | 0 … +40°C (heater xuống –35°C) |
Nguồn: Datasheet CLV62x; CLV63x; CLV64x – sick.com
3. Dòng Lector – Camera-based Code Reader linh hoạt
Dòng Lector là thế hệ đầu đọc dựa trên công nghệ camera (image-based code reader), cho phép đọc đồng thời nhiều loại mã: 1D barcode, 2D codes (Data Matrix ECC200, QR Code, PDF417), stacked codes và mã in trực tiếp lên bề mặt (DPM – Direct Part Marking). Đây là lựa chọn phù hợp khi hệ thống cần linh hoạt về loại mã hoặc yêu cầu truy xuất nguồn gốc theo tiêu chuẩn GS1.
Lector61x:
Siêu nhỏ gọn, tích hợp liquid lens điều chỉnh tiêu cự tự động, chuyên đọc microcode (cell size từ 0,02 mm), phù hợp ngành điện tử và linh kiện nhỏ.
Lector62x (bao gồm model kế thừa từ ICR62x):
Kích thước compact, hiệu suất ổn định, hỗ trợ tốt cho serialization dược phẩm và traceability.
Lector63x / 64x:
Độ phân giải hình ảnh cao, optics thay được, tích hợp đầy đủ PROFINET và EtherNet/IP theo chuẩn 4Dpro của SICK.
Lector85x:
Phiên bản chuyên dụng cho hệ thống tunnel logistics, tối ưu throughput và khoảng cách giữa các kiện hàng.
4. Dòng ICR – Camera nhỏ gọn cho tích hợp hệ thống
ICR80x là dòng đầu đọc hình ảnh kích thước rất nhỏ, tích hợp LED chiếu sáng và hỗ trợ đọc mã đa hướng (omni-directional). Thiết bị dễ dàng nhúng vào robot, máy dán nhãn, thiết bị kiểm tra hoặc POS công nghiệp với giao tiếp đơn giản USB/RS-232.
5. Bảng so sánh nhanh CLV – Lector – ICR
| Tiêu chí so sánh | CLV (Laser) | Lector (Camera) | ICR (Camera nhỏ gọn) |
| Loại mã đọc được | 1D barcode | 1D, 2D, DPM, Stacked | 1D, 2D, Stacked |
| Tần số quét cao | Rất cao (400 – 1.200 scans/s) | Trung bình – cao (frame rate) | Trung bình |
| Trường nhìn | Line/raster | 2D (field of view) | 2D (omni-directional) |
| Kích thước | Trung bình – lớn | Trung bình | Nhỏ gọn (tích hợp cao) |
| Khoảng cách đọc | 30 -840 mm | 50 – 2.200 mm (tùy lens) | Thường ≤ 300 mm (tùy model) |
| Cấp bảo vệ IP | IP65/IP69K | IP65 | IP65 |
| Ứng dụng chính | Băng tải, phân loại, kho | Dược phẩm, điện tử, logistics | Robot, POS, máy dán nhãn |
| Giao thức phổ biến | RS-232, RS-422; PROFINET/EtherNet/IP (qua module hoặc tùy phiên bản CLV62x) | PROFINET, EtherNet/IP | USB, RS-232 |
6. Hướng dẫn chọn Barcode Scanner SICK Phù Hợp
Bước 1: Xác định loại mã cần đọc
Đây là tiêu chí quan trọng nhất trong quá trình lựa chọn thiết bị.
- Chỉ đọc mã 1D trên băng tải → chọn CLV
- Cần đọc mã 2D (Data Matrix, QR Code) hoặc DPM → chọn Lector hoặc ICR
Bước 2: Xác định khoảng cách đọc và trường nhìn
Xác định khoảng cách làm việc (working distance) từ đầu đọc đến bề mặt mã.
- Với CLV: lựa chọn cấu hình quang học phù hợp theo biểu đồ reading field của hãng
- Với Lector: lựa chọn tiêu cự (focal length: 7 mm / 12 mm / 18 mm) theo yêu cầu trường nhìn (field of view)
Ví dụ:
Lector62x với tiêu cự f = 7 mm cho trường nhìn khoảng 100 × 64 mm tại khoảng cách 100 mm
Bước 3: Kiểm tra giao thức truyền thông với PLC / hệ thống điều khiển
Cần xác định giao thức truyền thông ngay từ giai đoạn thiết kế:
- CLV62x (phiên bản Ethernet): hỗ trợ trực tiếp PROFINET, EtherNet/IP hoặc EtherCAT (tùy model)
- CLV63x/CLV64x: sử dụng RS-232/RS-422 hoặc CAN; khi cần tích hợp mạng công nghiệp → sử dụng module kết nối (CDF600 / CMF400)
Bước 4: Đánh giá môi trường lắp đặt
| Môi trường | Yêu cầu IP | Gợi ý dòng SICK |
| Tiêu chuẩn (khô, sạch) | IP65 | CLV62x, Lector62x (phiên bản tiêu chuẩn) |
| Bụi công nghiệp, dầu mỡ | IP65–IP67 | CLV62x, Lector63x |
| Rửa áp lực (F&B, dược) | IP69K | CLV62x (phiên bản vỏ bảo vệ IP69K) |

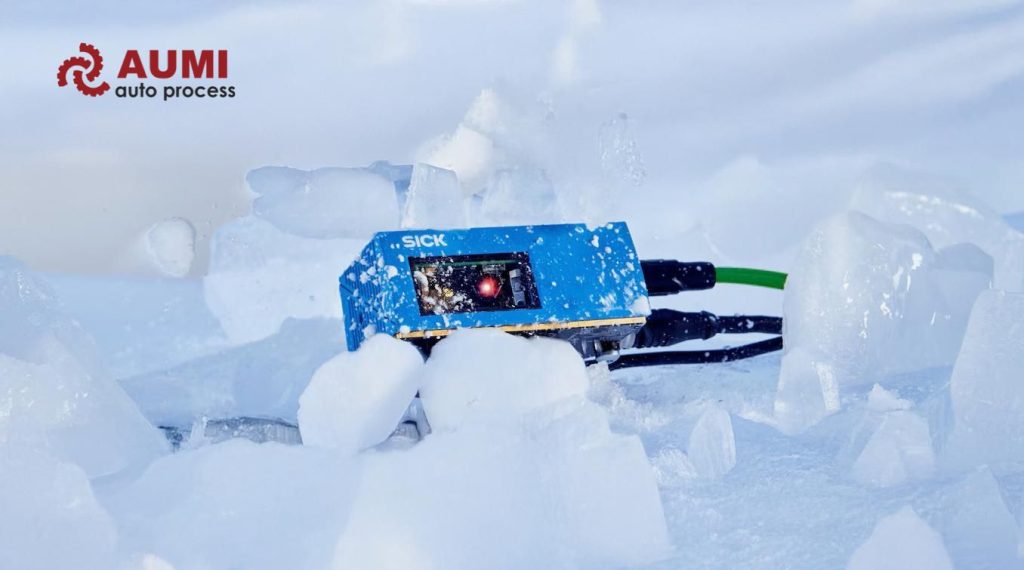

| Nhiệt độ thấp (kho lạnh, -30°C) | IP65 + heater | CLV63x/64x với module gia nhiệt (heater) tùy chọn |
7. Barcode Scanner SICK tại Việt Nam – Phân phối bởi AUMI
AUMI là nhà phân phối ủy quyền chính thức của SICK tại Việt Nam, chuyên cung cấp các giải pháp barcode scanner SICK chính hãng kèm theo chứng nhận CO/CQ đầy đủ. Đội ngũ kỹ sư của AUMI có nhiều kinh nghiệm hỗ trợ khách hàng từ khâu tư vấn chọn model, cấu hình giao thức PLC đến triển khai và debug thực tế tại công trường.
Khuyến cáo từ kỹ sư AUMI:
Một lỗi thường gặp khi triển khai là chọn dòng CLV laser cho các ứng dụng yêu cầu đọc mã 2D (Data Matrix, QR Code) hoặc mã khắc trực tiếp DPM. Vì CLV chỉ đọc được mã vạch 1D tuyến tính, việc xác định đúng loại mã ngay từ giai đoạn thiết kế sẽ giúp tránh lãng phí thời gian và chi phí thay thế sau này.
8. Tham khảo mức giá Barcode Scanner SICK trên thị trường
Giá barcode scanner SICK phụ thuộc vào dòng sản phẩm, giao thức và cấu hình lens. Theo thông tin tổng hợp từ các nhà phân phối thiết bị công nghiệp tại Việt Nam (2025–2026), mức tham khảo chung như sau:
| Dòng sản phẩm | Mức giá tham khảo (VNĐ) | Ghi chú |
| CLV62x (serial) | 6.000.000 – 15.000.000 | Model cơ bản |
| CLV62x Ethernet / CLV63x | 12.000.000 – 28.000.000 | Tích hợp fieldbus |
| CLV64x | 18.000.000 – 35.000.000 | Dynamic focus |
| Lector62x / Lector63x | 18.000.000 – 55.000.000 | Camera 2D đa năng |
| Lector61x / ICR80x | 15.000.000 – 40.000.000 | Nhỏ gọn, tích hợp |
⚠️ Lưu ý về giá: Giá trên chỉ mang tính tham khảo, bảng giá thay đổi theo cấu hình cụ thể và tỷ giá. Vui lòng cung cấp part number để nhận báo giá chính xác.
Câu hỏi thường gặp về Barcode Scanner SICK (FAQ)
Q1: CLV và Lector khác nhau như thế nào?
A: CLV dùng laser chỉ đọc mã 1D với tốc độ rất cao. Lector dùng camera đọc được cả 1D và 2D (QR, Data Matrix, DPM).
Q2: SICK CLV có thể đọc QR Code và Data Matrix không?
A: Không. Dòng CLV là máy quét laser 1D, chỉ đọc được mã vạch tuyến tính (Code 128, Code 39, EAN/UPC, Interleaved 2 of 5…). Để đọc QR Code, Data Matrix hoặc PDF417 cần dùng dòng Lector (bao gồm Lector62x – trước đây là ICR62x) hoặc ICR80x
Q3: ICR62x và Lector62x có gì khác biệt?
A: ICR62x là tên cũ, hiện đã được tích hợp hoàn toàn vào dòng Lector62x. ICR80x là dòng riêng biệt nhỏ gọn hơn.
Q4: CLV62x có hỗ trợ PROFINET trực tiếp không?
A: Có, một số variant Ethernet của CLV62x tích hợp sẵn PROFINET/EtherNet/IP mà không cần gateway ngoài.
Q5: Nên chọn CLV hay Lector cho hệ thống băng tải logistics?
A: Nếu chỉ đọc mã vạch 1D và ưu tiên tốc độ cao thì chọn CLV. Nếu kiện hàng có mã 2D, QR code hoặc cần traceability chi tiết thì nên chọn dòng Lector để đảm bảo tỷ lệ đọc cao và linh hoạt.
Kết Luận
Với dải sản phẩm phong phú từ CLV laser tốc độ cao, Lector camera linh hoạt đến ICR nhỏ gọn, SICK đáp ứng hầu hết nhu cầu đọc mã trong công nghiệp Việt Nam. Việc lựa chọn đúng theo loại mã, khoảng cách đọc và giao thức PLC sẽ mang lại hiệu suất tối ưu ngay từ đầu.
