Vision Sensor trong công nghiệp: Nguyên lý, thông số và cách chọn đúng giải pháp thị giác máy
- Vision sensor = All-in-one (camera + xử lý + I/O), không cần PC
- Phản hồi nhanh: Thời gian phản hồi thường dưới 100 ms cho các tác vụ tiêu chuẩn, phù hợp kiểm tra inline
- Độ phân giải phổ biến: 0.3 – 5 MP
- Giao tiếp: EtherNet/IP, PROFINET, IO-Link, I/O số
- Phù hợp: presence check, đọc mã, đo kích thước đơn giản
- Không phù hợp: AI phức tạp, độ phân giải >10 MP, xử lý đa camera
Trong các dây chuyền sản xuất hiện đại, chỉ một lỗi nhỏ như linh kiện lệch vị trí hay sai mã in cũng có thể dẫn đến cả lô hàng bị loại bỏ. Việc lựa chọn sai giữa vision sensor, smart camera và camera công nghiệp thường khiến doanh nghiệp gặp hai vấn đề: không đạt tốc độ yêu cầu hoặc lãng phí chi phí đầu tư.
Vision sensor đang trở thành lựa chọn phổ biến nhờ khả năng xử lý ảnh ngay tại thiết bị (edge processing) mà không cần PC ngoài. u hướng này phản ánh sự tăng trưởng mạnh của toàn ngành: theo MarketsandMarkets (2025), thị trường vision sensor toàn cầu đạt 4,25 tỷ USD năm 2025 và dự kiến tăng lên 7,80 tỷ USD vào năm 2034, với CAGR khoảng 10,8%/năm. Khu vực châu Á–Thái Bình Dương — nơi Việt Nam thuộc về — dẫn đầu tăng trưởng nhờ làn sóng mở rộng nhà máy điện tử và ô tô.
Bài viết này sẽ làm rõ định nghĩa, nguyên lý hoạt động, bảng so sánh chi tiết và dữ liệu thực tế từ thiết bị SICK InspectorP để giúp bạn chọn đúng giải pháp thị giác máy cho ứng dụng cụ thể.
1. Vision Sensor là gì? Định nghĩa và nguyên lý hoạt động

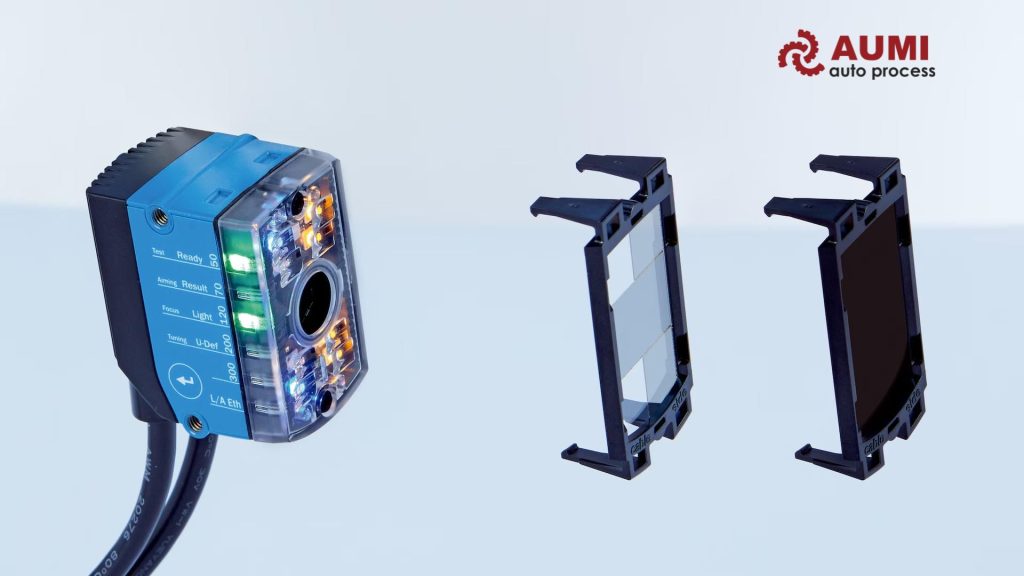

| Vision sensor (cảm biến thị giác) là thiết bị all-in-one tích hợp camera, bộ xử lý và I/O trong một vỏ máy duy nhất, hoạt động hoàn toàn không cần PC. Thiết bị tự thu ảnh, xử lý và xuất kết quả OK/NG trực tiếp đến PLC với thời gian phản hồi dưới 100 ms — phù hợp cho 70–80% ứng dụng kiểm tra chất lượng inline trong sản xuất. |
Vision sensor — hay cảm biến thị giác theo cách gọi phổ biến tại Việt Nam — là giải pháp tối ưu cho các ứng dụng kiểm tra chất lượng đơn giản đến trung bình. Thiết bị tích hợp sẵn nguồn sáng, cảm biến ảnh CMOS, bộ vi xử lý và phần mềm phân tích ảnh trong một vỏ máy compact duy nhất.
Thiết bị tự thu ảnh, tự xử lý và xuất kết quả đầu ra (OK/NG, tọa độ, mã đọc được…) qua I/O số hoặc các giao thức công nghiệp — hoàn toàn không cần PC hay hệ thống xử lý ngoài.
Chuỗi xử lý bên trong vision sensor diễn ra theo ba bước liên tiếp:
- Thu ảnh: Cảm biến CMOS kích hoạt theo trigger ngoài hoặc nội bộ, tốc độ điển hình 20–60 fps tùy model.
- Xử lý ảnh: Bộ xử lý nhúng chạy các thuật toán (phát hiện cạnh, so mẫu, đọc mã, đo kích thước…) với thời gian phản hồi thường dưới 100 ms cho các tác vụ tiêu chuẩn.
- Ra quyết định và xuất tín hiệu: Kết quả được gửi trực tiếp đến PLC hoặc HMI qua I/O số, EtherNet/IP, PROFINET…
Điểm phân biệt cốt lõi: Vision sensor thực hiện toàn bộ xử lý tại chỗ (edge processing). Trong khi đó, camera công nghiệp thường truyền ảnh thô về PC trung tâm để xử lý. Sự khác biệt này ảnh hưởng trực tiếp đến độ trễ, chi phí hệ thống và độ phức tạp khi tích hợp. Đây chính là lý do cảm biến thị giác dạng all-in-one ngày càng được ưu tiên trong các dây chuyền lắp ráp và đóng gói tại Việt Nam
2. So sánh Vision Sensor, Smart Camera và Camera công nghiệp
Ba loại thiết bị thường bị nhầm lẫn vì đều thuộc lĩnh vực machine vision, nhưng khác biệt rõ rệt về kiến trúc và mục tiêu ứng dụng. Bảng dưới đây tổng hợp các tiêu chí kỹ thuật quan trọng:
| Tiêu chí | Vision Sensor | Smart Camera | Camera Công nghiệp (PC-based) |
| Kiến trúc | All-in-one (camera + xử lý + nguồn sáng + I/O) | All-in-one (camera + bộ xử lý mạnh + phần mềm linh hoạt) | Camera riêng + PC xử lý trung tâm |
| Xử lý ảnh | Edge processing | Edge processing (mạnh hơn) | External PC |
| Độ phân giải điển hình | 0.3 – 5 MP (thường 1–2 MP) | 1 – 12 MP | 0.4 – 65 MP+ (area & line scan) |
| Tốc độ phản hồi | Rất nhanh: thường < 100 ms (30–60 inspections/giây với tác vụ đơn giản) | 50 – 200 ms (tùy thuật toán) | Phụ thuộc cấu hình PC (có thể rất cao) |
| Nguồn sáng | Thường tích hợp sẵn | Thường tích hợp hoặc external | Phải thiết kế hệ thống chiếu sáng riêng |
| Cách lập trình / Cấu hình | GUI web-based (dành cho người không chuyên) | Programmable (SDK, scripting, custom tools) | Tùy biến sâu (HALCON, VisionPro, OpenCV…) |
| Khả năng mở rộng | Thấp | Trung bình | Cao nhất (đa camera, AI phức tạp) |
| Chi phí hệ thống | Thấp nhất | Trung bình | Cao nhất |
| Độ phức tạp tích hợp | Thấp (kết nối trực tiếp PLC) | Trung bình | Cao (cần lập trình viên vision chuyên sâu) |
| Môi trường công nghiệp | Rất tốt (IP65/IP67) | Tốt (thường IP67) | Phụ thuộc (PC cần tủ điện bảo vệ) |
| Phù hợp nhất | Kiểm tra đơn giản–trung bình | Ứng dụng đa dạng, cần tùy biến | Ứng dụng phức tạp, độ phân giải cao, multi-camera |
Nguồn: Balluff Machine Vision Guide, SICK AG Product Documentation, Cognex, Keyence. Lưu ý: Thông số là giá trị điển hình, thực tế phụ thuộc vào model cụ thể và thuật toán áp dụng.
2.1. Khi nào nên chọn Vision Sensor?
Vision sensor là lựa chọn tối ưu khi ứng dụng của bạn đáp ứng các điều kiện sau:
- Tác vụ kiểm tra đơn giản đến trung bình: presence/absence, đọc mã 1D/2D cơ bản, đo kích thước đơn giản, kiểm tra màu sắc, vị trí lệch hoặc OCR/OCV cơ bản.
- Yêu cầu tốc độ cao và thời gian phản hồi nhanh (thường dưới 100 ms), phù hợp kiểm tra inline trên dây chuyền sản xuất.
- Ngân sách và không gian hạn chế: muốn giải pháp all-in-one, dễ tích hợp trực tiếp với PLC mà không cần PC riêng.
- Môi trường công nghiệp khắc nghiệt: cần thiết bị compact, chịu rung, bụi, nước (IP65/IP67) và dễ vận hành bởi kỹ thuật viên mà không đòi hỏi lập trình viên vision chuyên sâu.
- Ưu tiên cấu hình nhanh qua giao diện đồ họa (GUI web-based).
Không nên chọn Vision Sensor nếu bài toán đòi hỏi độ phân giải cực cao (>8–10 MP), xử lý AI phức tạp, hệ thống đa camera hoặc line scan tốc độ rất cao. Lúc đó, Smart Camera hoặc Camera Công nghiệp (PC-based) sẽ phù hợp hơn.
2.2 Bảng tóm tắt: Ưu điểm – Nhược điểm của Vision Sensor
| Tiêu chí | Ưu điểm | Nhược điểm |
| Chi phí & Tích hợp | Thấp nhất, all-in-one, dễ kết nối PLC | Giới hạn khả năng mở rộng (thường chỉ 1 camera) |
| Tốc độ & Hiệu suất | Phản hồi rất nhanh (< 100 ms), phù hợp inline | Không mạnh bằng PC khi xử lý thuật toán phức tạp hoặc AI sâu |
| Dễ sử dụng | Cấu hình qua GUI, phù hợp người không chuyên | Ít linh hoạt tùy biến so với Smart Camera |
| Độ phân giải & Ứng dụng | 0.3–5 MP đủ dùng cho hầu hết bài toán tiêu chuẩn | Không phù hợp ứng dụng đòi hỏi độ phân giải cực cao hoặc line scan |
| Môi trường công nghiệp | Compact, IP65/IP67, chịu rung/bụi/nước tốt | Giới hạn về xử lý đa kênh hoặc trường nhìn rất lớn |
Kết luận bảng: Vision Sensor mang lại sự cân bằng tuyệt vời giữa chi phí – tốc độ – độ tin cậy cho khoảng 70–80% ứng dụng kiểm tra chất lượng trong sản xuất hiện nay.
3. Các thông số kỹ thuật quan trọng khi chọn Vision Sensor
3.1. Độ phân giải (Resolution)
Độ phân giải quyết định chi tiết nhỏ nhất có thể phát hiện. Công thức cơ bản: Để phát hiện khuyết tật kích thước d (mm) trên trường nhìn W (mm), cần tối thiểu W/d × 3 pixel theo chiều rộng (quy tắc 3-pixel để đảm bảo độ tin cậy). Hầu hết vision sensor hiện nay có độ phân giải từ 0,3 MP đến 5 MP — phù hợp với đa số ứng dụng kiểm tra inline.
3.2. Tốc độ xử lý (Processing Speed)
Với vision sensor, thời gian phản hồi (từ trigger đến output OK/NG) thường quan trọng hơn frame rate thô. Giá trị điển hình cho các ứng dụng tiêu chuẩn là 15–60 inspections/giây tùy độ phức tạp của tool. Cần đảm bảo tốc độ xử lý đáp ứng được chu kỳ dây chuyền (cycle time) trước khi chọn model.
3.3. Giao tiếp và tích hợp
Các giao thức phổ biến:
- EtherNet/IP, PROFINET: Tích hợp trực tiếp với Siemens, Rockwell, Omron.
- IO-Link: Truyền dữ liệu và cấu hình qua một cáp, hỗ trợ IIoT.
- I/O số (NPN/PNP 24VDC): Kết nối đơn giản nhất.
3.4. Cấp bảo vệ môi trường (IP Rating)
- IP65: Chống bụi và tia nước từ mọi hướng.
- IP67: Chống bụi hoàn toàn, chịu ngâm nước tạm thời.
- IP69K: Chịu rửa áp lực nước nóng (80°C) — phù hợp ngành thực phẩm và ô tô.
Lưu ý: Cấp bảo vệ của connector và cáp có thể thấp hơn thân thiết bị, cần kiểm tra toàn bộ hệ thống.
4. SICK InspectorP — Vision Sensor cho ứng dụng kiểm tra công nghiệp
Dòng InspectorP là giải pháp vision sensor 2D tiêu biểu của SICK AG (Đức) được AUMI phân phối chính hãng, phù hợp cho kiểm tra inline tại nhà máy.
| Thông số | InspectorP61x | InspectorP62x | Inspector83x |
| Độ phân giải | 1.2 MP (1280 × 960) | 1.3 MP (1280 × 1024) | 5.1 MP (2464 × 2048) |
| Cảm biến | CMOS mono / color / NIR option | CMOS mono / color | CMOS mono / color + NIR option |
| Lens | Liquid lens / Fixed | Teach auto focus / Fixed | C-mount (lens rời, manual focus) |
| Tốc độ xử lý | Up to ~40–60 inspections/s (đơn giản) | Tương tự | ~15 AI inspections/s; cao hơn với rule-based |
| Thời gian phản hồi | Thấp, điển hình <100 ms (tùy tool) | Thấp, điển hình <100 ms | Phụ thuộc ứng dụng và AI |
| Giao tiếp | EtherNet/IP, PROFINET, TCP/IP, RS-232, I/O | Tương tự | Dual-port Ethernet, PROFINET, USB |
| Phần mềm | SICK Nova (web-based) | SICK Nova | SICK Nova + AI tools (Intelligent Inspection) |
| Cấp bảo vệ | IP65 (một số variant IP54) | IP65–IP67 tùy variant | IP65 |
Tốc độ thực tế phụ thuộc vào thuật toán, ánh sáng và trigger. Nguồn: Dữ liệu dựa trên datasheet SICK InspectorP series 2024–2026. Thông số có thể thay đổi nhẹ tùy variant. Vui lòng kiểm tra datasheet mới nhất hoặc liên hệ AUMI để được tư vấn chính xác.
AUMI cung cấp và hỗ trợ kỹ thuật toàn dòng InspectorP tại Việt Nam, bao gồm tư vấn chọn model, commissioning và đào tạo vận hành.
5. Ứng dụng thực tế của Vision Sensor

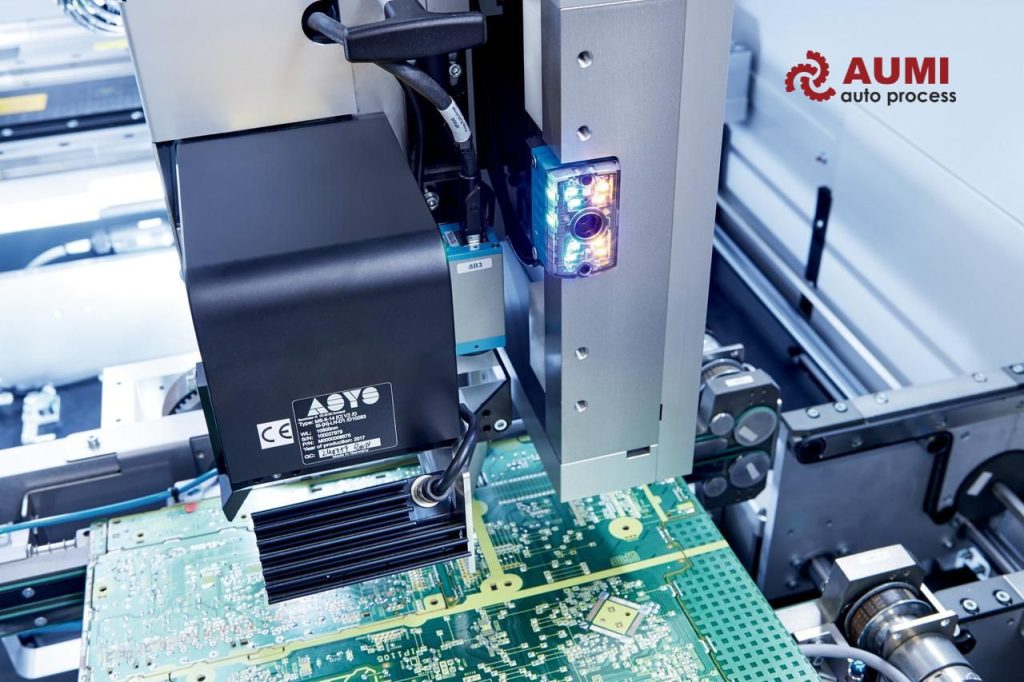

Trong thực tế triển khai machine vision tại các nhà máy điện tử, thực phẩm và ô tô, vision sensor đảm nhận hiệu quả các nhóm tác vụ sau:
| Nhóm ứng dụng | Tác vụ cụ thể | Yêu cầu kỹ thuật | Ghi chú |
| Kiểm tra sự hiện diện | Linh kiện có lắp hay chưa, nắp có đóng không | Trigger đồng bộ, I/O PLC | Vision sensor cơ bản đáp ứng tốt |
| Đọc mã | Barcode 1D/2D, QR, Data Matrix | Độ phân giải ≥ 1 MP, DOF đủ lớn | Có thể dùng smart camera nếu phức tạp |
| Kiểm tra kích thước | Đo đường kính, khoảng cách, độ lệch | Pixel size phù hợp FOV | Cần calibration cẩn thận |
| Phát hiện khuyết tật | Vết nứt, thiếu vật liệu, lỗi hàn | Độ phân giải cao, chiếu sáng đồng đều | Ứng dụng phức tạp nên cân nhắc AI |
| Định vị robot | Xác định tọa độ để robot gắp phôi | Thời gian phản hồi thấp | Cần tích hợp với robot controller |
| OCR / OCV | Đọc và xác minh chữ trên nhãn, tem | Độ phân giải đủ phân biệt ký tự nhỏ | Thường ≥ 2 MP |
6. Kinh nghiệm tích hợp Vision Sensor trong thực tế
Từ thực tế triển khai sản phẩm cho các nhà máy, đội ngũ kỹ thuật AUMI nhận thấy một số yếu tố quyết định thành công:
- Chiếu sáng quyết định 60–70% chất lượng ảnh. Thường cần bổ sung ring light hoặc back light dù vision sensor đã có nguồn sáng tích hợp.
- Trigger và đồng bộ: Sử dụng encoder trigger khi vật thể di chuyển để tránh ảnh mờ (hầu hết model hỗ trợ encoder input đến 40 kHz).
- Commissioning & Calibration: Giai đoạn thiết lập ban đầu thường mất 1–3 ngày. Không nên bỏ qua bước hiệu chuẩn pixel-to-mm nếu cần đo kích thước.
- Firmware và bảo mật: Chọn hãng có cam kết hỗ trợ firmware lâu dài để đảm bảo tương thích với các giao thức công nghiệp mới.
Câu hỏi thường gặp (FAQ)
Q1: Vision sensor là gì, khác smart camera ở điểm nào?
A: Vision sensor là thiết bị all-in-one tích hợp camera, xử lý ảnh và I/O, hoạt động không cần PC, cấu hình qua GUI web-based. Smart camera cũng xử lý tại chỗ nhưng cho phép lập trình linh hoạt hơn qua SDK và scripting — phù hợp khi cần tùy biến sâu hơn mức GUI cho phép.
Q2: Vision sensor SICK giá bao nhiêu? Có nên mua hàng xách tay không?
A: Giá tùy thuộc vào model và cấu hình. Nên mua qua đại lý ủy quyền chính hãng để được CO/CQ, bảo hành đầy đủ và hỗ trợ kỹ thuật lâu dài. Tránh hàng xách tay vì không được hỗ trợ firmware và bảo hành chính thức.
Q3: Vision sensor có thể thay thế hoàn toàn camera công nghiệp không?
A: Vision sensor không thể thay thế hoàn toàn – phù hợp với 70–80% ứng dụng kiểm tra tiêu chuẩn. Với bài toán đòi hỏi độ phân giải cực cao, line scan tốc độ cao hoặc tùy biến sâu, camera công nghiệp kết hợp PC vẫn là lựa chọn tốt hơn.
Q4: Vision sensor có hoạt động được trong môi trường bụi và nước không?
A: Có, nếu chọn đúng cấp bảo vệ IP65, IP67 hoặc IP69K. Lưu ý kiểm tra cấp bảo vệ của connector và cáp.
Q5: Cần kỹ năng gì để vận hành vision sensor?
A: Với phần mềm SICK Nova, người không chuyên cũng có thể cấu hình qua web browser. Ứng dụng phức tạp hoặc tích hợp AI nên có hỗ trợ từ nhà phân phối trong giai đoạn đầu.
Q6: Vision sensor có hỗ trợ IO-Link và IIoT không?
A: Có, nhiều model hỗ trợ IO-Link, EtherNet/IP, PROFINET và OPC UA. Tuy nhiên cần kiểm tra datasheet model cụ thể.
Tổng kết
Vision sensor là thiết bị thị giác máy tích hợp hoàn chỉnh, thực hiện toàn bộ chuỗi xử lý: Image acquisition → Image processing → Decision output tại edge và xuất kết quả trực tiếp đến PLC/SCADA mà không cần PC trung tâm.
Khi lựa chọn, hãy ưu tiên xác định rõ ba yếu tố:
- Kích thước trường nhìn và kích thước khuyết tật cần phát hiện (tính độ phân giải).
- Tốc độ dây chuyền (yêu cầu thời gian phản hồi).
- Mức độ tích hợp với hệ thống PLC/SCADA hiện có (chọn giao thức phù hợp)
