IO-Link là gì? Giải pháp kết nối cảm biến thông minh hiệu quả trong Industry 4.0

–  IO-Link là giao thức truyền thông theo IEC 61131-9

–  Kết nối cảm biến và truyền dữ liệu hai chiều

–  Hỗ trợ cấu hình, chẩn đoán và thay thế tự động

–  Là nền tảng cho smart sensor trong Industry 4.0

Theo IO-Link Community (io-link.com), IO-Link là tiêu chuẩn giao tiếp toàn cầu dành cho cảm biến và cơ cấu chấp hành trong công nghiệp. Nếu cảm biến chỉ truyền tín hiệu ON/OFF, bạn đang bỏ lỡ rất nhiều dữ liệu quan trọng trong hệ thống.

Trong các hệ thống tự động hóa truyền thống, cảm biến thường chỉ truyền tín hiệu đơn giản, gây hạn chế trong việc cấu hình và chẩn đoán. Để giải quyết vấn đề này, các nhà máy hiện đại chuyển sang sử dụng giao thức IO-Link — một giải pháp kết nối giúp cảm biến truyền dữ liệu hai chiều và cung cấp thông tin chẩn đoán chi tiết.

IO-Link là gì? Tổng quan giao thức và nền tảng kỹ thuật

IO-Link là giao thức truyền thông công nghiệp được chuẩn hóa theo IEC 61131-9 (SDCI – Single-drop Digital Communication Interface for sensors and actuators).

Tiêu chuẩn này cho phép thay thế các giao tiếp tín hiệu rời rạc bằng dữ liệu số hai chiều.

Trước IO-Link, cảm biến công nghiệp chỉ truyền được tín hiệu ON/OFF (số) hoặc tín hiệu tương tự 4–20 mA — hai phương thức này không mang thông tin chẩn đoán, không cho phép cấu hình từ xa và dễ bị nhiễu điện từ. IO-Link giải quyết phần lớn các hạn chế đó bằng cách số hóa lớp giao tiếp cảm biến.

Đặc điểm kỹ thuật cốt lõi theo IEC 61131-9:

Nguồn: Tiêu chuẩn IEC 61131-9:2022 và Analog Devices IO-Link Handbook (Third Edition)

IO-Link thường được ví như “USB trong tự động hóa” do tính chuẩn hóa và plug-and-play — cùng cáp tiêu chuẩn, cùng đầu nối, cho phép truyền đồng thời dữ liệu đo, tham số cấu hình và thông tin chẩn đoán

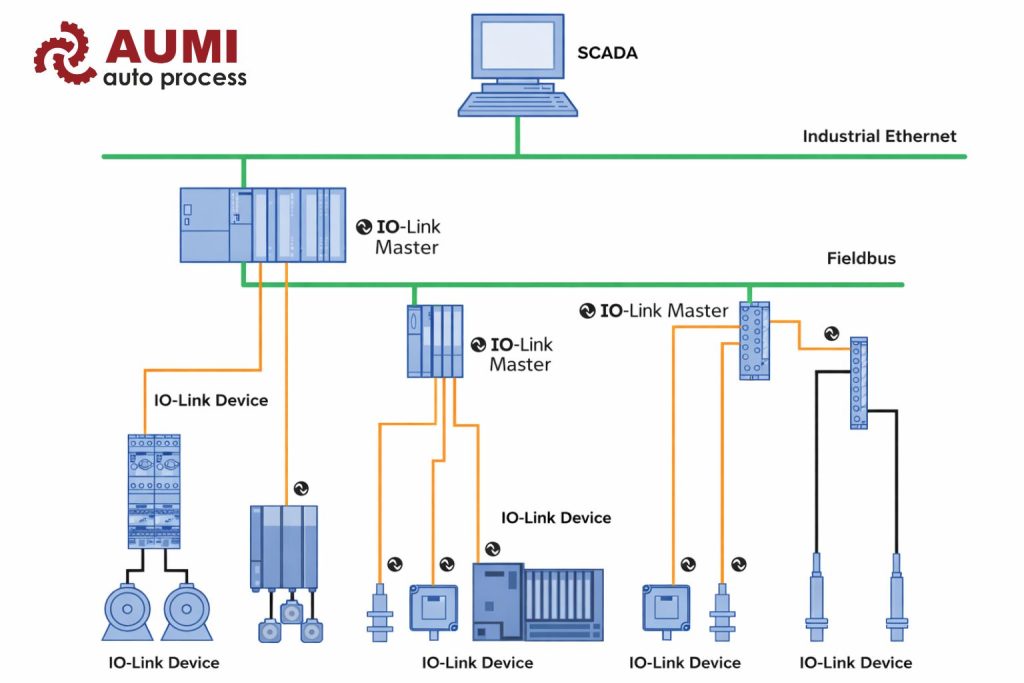

Cấu trúc hệ thống IO-Link hoạt động như thế nào?

Một hệ thống IO-Link điển hình gồm 3 thành phần chính, đảm bảo khả năng kết nối linh hoạt từ cảm biến đến PLC hoặc cloud.

IO-Link Device (Thiết bị IO-Link): Là cảm biến hoặc cơ cấu chấp hành có tích hợp giao diện IO-Link. Thiết bị có thể là cảm biến tiệm cận, cảm biến quang điện, cảm biến áp suất, van, đèn tín hiệu hoặc đầu đọc RFID. Mỗi thiết bị được mô tả bằng file IODD (IO Device Description) — file XML chuẩn hóa chứa toàn bộ thông tin về thiết bị, cho phép tích hợp plug-and-play không phụ thuộc nhà sản xuất.

IO-Link Master: Là cầu nối giữa IO-Link device và hệ thống điều khiển cấp trên (PLC, SCADA, cloud). Master thường có 4–8 cổng IO-Link, mỗi cổng kết nối một thiết bị độc lập. Master hỗ trợ tích hợp lên các fieldbus phổ biến như PROFINET, EtherNet/IP, EtherCAT và Modbus TCP.

Cáp kết nối tiêu chuẩn: cáp 3 dây tiêu chuẩn (sử dụng đầu nối M8/M12 tùy thiết bị), không bọc giáp, chiều dài tối đa 20 m. Không yêu cầu kỹ thuật đi cáp phức tạp như các hệ thống fieldbus truyền thống, không cần cáp bọc giáp tốn kém.

Sơ đồ kiến trúc điển hình: Field Device (IO-Link) → Cáp 3 dây → IO-Link Master → Fieldbus/Ethernet → PLC/Cloud

Theo dữ liệu từ IO-Link Community (profibus.com), năm 2024 có hơn 485 công ty thành viên tham gia cộng đồng IO-Link, đảm bảo tính tương tác đa nhà sản xuất thông qua tiêu chuẩn IODD.

3 luồng dữ liệu của IO-Link: Điều giúp smart sensor vượt trội

IO-Link giúp cảm biến chuyển từ thiết bị chỉ truyền tín hiệu đơn giản thành thành smart sensor có khả năng tự cấu hình, chẩn đoán và cung cấp dữ liệu vận hành theo thời gian thực.

Điểm khác biệt lớn nhất của IO-Link so với giao tiếp truyền thống nằm ở khả năng này. Một thiết bị IO-Link truyền đồng thời 3 loại dữ liệu:

1. Process Data (Dữ liệu quá trình) — truyền theo chu kỳ:

Giá trị đo của cảm biến được cập nhật liên tục theo chu kỳ xác định. Ví dụ: giá trị nhiệt độ, khoảng cách, áp suất theo thời gian thực. Độ phân giải dữ liệu cao hơn nhiều so với tín hiệu analog 4–20 mA vốn dễ bị nhiễu.

2. Parameter Data (Dữ liệu tham số) — truyền theo yêu cầu:

Cho phép cấu hình thiết bị từ xa mà không cần thao tác trực tiếp tại hiện trường. Kỹ sư có thể thay đổi ngưỡng phát hiện, chế độ hoạt động (PNP/NPN), độ trễ chuyển mạch… ngay từ bàn điều khiển. Khi thay thế thiết bị hỏng, tham số có thể được tự động nạp lại trong vài giây — tính năng thường gọi là automatic device replacement.

3. Event/Diagnostic Data (Dữ liệu sự kiện/chẩn đoán) — truyền khi có sự kiện:

Cảnh báo lỗi, trạng thái thiết bị, nhiệt độ nội bộ, số chu kỳ vận hành, v.v. Thay vì chờ đến khi cảm biến hỏng mới biết, hệ thống IO-Link chủ động cảnh báo sớm — nền tảng cho chiến lược bảo trì dự đoán (predictive maintenance).

So sánh IO-Link với các phương thức kết nối cảm biến truyền thống

Để hiểu rõ giá trị của IO-Link, dưới đây là bảng so sánh với các phương thức kết nối cảm biến truyền thống:

Dữ liệu tổng hợp từ IEC 61131-9 và tài liệu kỹ thuật IO-Link Community (io-link.us)

Smart sensor IO-Link trong thực tế nhà máy: Các ứng dụng tiêu biểu

Trong sản xuất, IO-Link được triển khai rộng rãi trong nhiều ngành công nghiệp nhờ khả năng biến cảm biến thành smart sensor.

Dây chuyền sản xuất ô tô: IO-Link được sử dụng rộng rãi trong các hệ thống robot để truyền dữ liệu chẩn đoán theo thời gian thực.

Đóng gói và thực phẩm & đồ uống: Tính năng lưu công thức (recipe management) ngay trong bộ nhớ cảm biến cho phép chuyển đổi sản phẩm nhanh. Một ứng dụng thực tế ghi nhận thời gian chuyển đổi format rút ngắn từ 90 phút xuống còn 30 phút sau khi triển khai IO-Link.

Intralogistics và kho vận: Intralogistics là một trong những lĩnh vực có tốc độ ứng dụng IO-Link nhanh nhất. IO-Link Wireless cho phép gắn cảm biến lên các thiết bị di chuyển liên tục như băng chuyền, AGV mà không cần cáp nối.

Giám sát điều kiện máy móc (Condition Monitoring): Cảm biến rung động, nhiệt độ tích hợp IO-Link thu thập dữ liệu liên tục, phát hiện sớm sự mài mòn ổ trục hoặc lệch trục trước khi xảy ra sự cố — giảm chi phí bảo trì đột xuất đáng kể.

Theo dõi nước làm mát và khí nén: IO-Link được sử dụng trong các hệ thống giám sát nước làm mát và khí nén để phát hiện sớm rò rỉ và tối ưu bảo trì.

IO-Link tích hợp với Industry 4.0 và IIoT như thế nào?

IO-Link không phải điểm kết thúc mà là nền tảng kết nối tầng field — lớp dưới cùng trong kiến trúc nhà máy thông minh. Trong kiến trúc Industry 4.0, IO-Link Master đóng vai trò gateway, thu thập dữ liệu từ cảm biến và truyền lên các hệ thống cấp cao như PLC, MES hoặc cloud.

OPC UA: IO-Link Community đã phát triển phương thức tích hợp IO-Link với OPC UA, cho phép dữ liệu cảm biến từ field level đi thẳng lên MES, ERP hoặc cloud mà không cần middleware phức tạp. Đây còn được gọi là “sensor-to-cloud” — xu hướng đang được ứng dụng rộng rãi trong chiến lược chuyển đổi số nhà máy.

IO-Link Wireless (V1.1): Phiên bản không dây của IO-Link hoạt động ở tần số 2,4 GHz, hỗ trợ tới 40 thiết bị  mỗi Master với độ trễ xác định (deterministic latency). Phù hợp cho các ứng dụng thiết bị di chuyển mà không thể đi cáp.

IO-Link Safety: Mở rộng IO-Link cho các ứng dụng an toàn chức năng (functional safety), cho phép truyền dữ liệu an toàn và không an toàn trên cùng hệ thống.

Edge computing tích hợp tại Master: Nhiều IO-Link Master hiện nay tích hợp khả năng xử lý tại biên (edge computing) để tối ưu dữ liệu trước khi truyền lên hệ thống cấp cao.

Lợi ích định lượng của IO-Link trong sản xuất

Trong thực tế vận hành, IO-Link giúp giảm thời gian cấu hình và hạn chế sai sót khi thay thế thiết bị nhờ khả năng tự động nạp tham số. Từ kinh nghiệm triển khai của đội ngũ kỹ thuật AUMI, việc chuẩn hóa cấu hình qua IO-Link giúp hệ thống hoạt động ổn định và giảm đáng kể các lỗi do thao tác thủ công.
Bảng dưới đây so sánh trực tiếp giữa IO-Link và các phương thức kết nối cảm biến truyền thống.

IO-Link không chỉ đơn giản là một giao thức kết nối, mà là bước chuyển đổi từ hệ thống cảm biến truyền thống sang nền tảng dữ liệu số hóa, giúp nhà máy nâng cao khả năng giám sát, tối ưu vận hành và sẵn sàng cho chuyển đổi số.

IO-Link và cảm biến thông minh SICK: Tích hợp trong thực tế

SICK Sensor là một trong những nhà sản xuất cảm biến tiên phong trong việc tích hợp công nghệ IO-Link trên danh mục sản phẩm. Tại Việt Nam, nhiều dòng cảm biến SICK đã được trang bị sẵn giao tiếp IO-Link như một tính năng tiêu chuẩn hoặc tùy chọn, giúp doanh nghiệp dễ dàng triển khai hệ thống kết nối cảm biến thông minh.

AUMI hiện là nhà phân phối chính hãng SICK tại Việt Nam, cung cấp thiết bị cùng giải pháp kỹ thuật, hỗ trợ doanh nghiệp trong quá trình lựa chọn, tích hợp và vận hành hệ thống IO-Link.

Một số dòng cảm biến thông minh SICK có hỗ trợ IO-Link phổ biến trong ứng dụng công nghiệp:

Cảm biến tiệm cận điện cảm dòng IQM hỗ trợ IO-Link, cho phép chẩn đoán cảm biến đơn giản và thay đổi cấu hình từ xa. Phạm vi nhận biết từ 1.5 mm – 3 mm với tần số chuyển mạch chính xác — phù hợp cho các ứng dụng định vị yêu cầu độ chính xác cao trong dây chuyền lắp ráp.

Cảm biến sợi quang WLL80 tích hợp IO-Link và màn hình OLED, cho phép tham số hóa linh hoạt trong không gian hẹp. Cấp bảo vệ IP54, phù hợp môi trường có bụi và nước phun nhẹ.

Cảm biến an toàn và lưới quang dòng MiniTwin và DeTec kết hợp an toàn và tự động hóa thông qua IO-Link — giúp thiết kế hệ thống tiết kiệm chi phí với cấp bảo vệ IP65/IP67/IP69K, đáp ứng môi trường khắc nghiệt.

Các thiết bị mạng và bộ chuyển đổi (converter) của SICK mang đến giải pháp kết nối toàn diện cho hệ thống tự động hóa hiện đại. Với khả năng chuyển đổi linh hoạt giữa nhiều giao thức công nghiệp, chúng giúp tích hợp nhanh chóng cảm biến, máy móc và hệ thống điều khiển vào một nền tảng thống nhất.

Các giao thức được hỗ trợ bao gồm: IO-Link, Ethernet (TCP/IP), PROFINET, EtherNet/IP, Modbus TCP, Modbus RTU, CAN, CANopen và nhiều chuẩn fieldbus khác. Nhờ đó, dữ liệu được truyền tải ổn định, chính xác từ thiết bị hiện trường đến PLC và hệ thống IT/Cloud.

Những điều cần lưu ý khi triển khai IO-Link

Theo kinh nghiệm triển khai thực tế của đội ngũ kỹ sư AUMI, khi triển khai IO-Link cần lưu ý một số yếu tố kỹ thuật để đảm bảo hệ thống hoạt động ổn định và tối ưu như sau:

–      Chiều dài cáp tối đa 20 m: Đây là giới hạn kỹ thuật cứng theo IEC 61131-9. Với ứng dụng cần khoảng cách lớn hơn, cần sử dụng IO-Link Hub hoặc giải pháp IO-Link Wireless.

–      Tính tương thích ngược (Backward Compatibility): IO-Link Master hỗ trợ chế độ SIO (Standard IO mode), tức là vẫn có thể kết nối cảm biến số thông thường (không có IO-Link) trên cùng cổng. Điều này giúp chuyển đổi từng bước mà không cần thay đổi toàn bộ hệ thống một lúc.

–      File IODD: Mỗi IO-Link device cần có file IODD tương ứng để tích hợp vào hệ thống quản lý.

–      Bảo mật: Các thiết bị IO-Link hiện nay ngày càng được tích hợp các tính năng bảo mật như secure boot và mã hóa truyền thông, đáp ứng yêu cầu ngày càng cao về an ninh mạng công nghiệp.

Câu hỏi thường gặp về IO-Link (FAQ)

Q1: IO-Link là gì? có phải là fieldbus không?

A: IO-Link là giao thức truyền thông điểm-điểm theo IEC 61131-9, không phải fieldbus. Giao thức này hoạt động ở lớp thiết bị, bổ sung dữ liệu thông minh cho cảm biến mà không thay thế fieldbus cấp trên.

Q2: IO-Link có cần cáp đặc biệt không?

A: Không. IO-Link sử dụng cáp 3 dây không bọc giáp tiêu chuẩn công nghiệp với đầu nối M8 hoặc M12, chiều dài tối đa 20 m. Đây là cùng loại cáp đang dùng cho cảm biến số thông thường — không phát sinh chi phí hạ tầng cáp.

Q3: Cảm biến thông thường (không có IO-Link) có dùng được với IO-Link Master không?

A: Có. IO-Link Master hỗ trợ chế độ SIO (Standard IO), cho phép kết nối cảm biến số thông thường trên cùng cổng, giúp chuyển đổi từng bước từ hệ thống cũ sang IO-Link mà không cần thay tất cả cùng lúc.

Q4: Smart sensor SICK IO-Link có ưu điểm gì so với cảm biến analog?

A: Cảm biến thông minh SICK tích hợp IO-Link cung cấp dữ liệu số chính xác hơn (không nhiễu như 4–20 mA), kèm thông tin chẩn đoán tình trạng cảm biến, hỗ trợ cấu hình từ xa và thay thế tự động mà không cần chỉnh thủ công lại sau khi lắp.

Q5: IO-Link có hỗ trợ ứng dụng an toàn chức năng (Safety) không?

A: Có. IO-Link Safety là phần mở rộng của tiêu chuẩn IO-Link, cho phép truyền dữ liệu an toàn và không an toàn trên cùng hệ thống, hỗ trợ ứng dụng safety (mức an toàn phụ thuộc cấu hình hệ thống tổng thể).

Q6: Giá cảm biến IO-Link có đắt không?

A: Giá cảm biến IO-Link thường cao hơn cảm biến truyền thống khoảng 10–30% tùy dòng sản phẩm.

Tuy nhiên, chi phí này được bù lại nhờ:

–      Giảm thời gian lắp đặt và cấu hình

–      Giảm downtime nhờ chẩn đoán sớm

–      Tối ưu bảo trì và thay thế thiết bị

Trong nhiều dự án, tổng chi phí vòng đời (TCO) của IO-Link thấp hơn so với giải pháp truyền thống.

Q7: Mua cảm biến IO-Link chính hãng ở đâu?

A: Để đảm bảo tương thích hệ thống và hỗ trợ kỹ thuật, nên lựa chọn nhà phân phối chính hãng.
