Hướng dẫn thiết kế tủ điện điều khiển từ A–Z cho kỹ sư tự động hóa

• Thiết kế tủ điện cần tuân thủ IEC 61439 và QCVN 12 để đảm bảo an toàn và vận hành ổn định.
• Bố trí thiết bị trong tủ điện phải tách riêng nguồn, điều khiển và tín hiệu để giảm nhiễu và dễ bảo trì.
• Chỉ sử dụng khoảng 60–70% diện tích tủ để đảm bảo không gian đi dây và tản nhiệt.
• Luôn tính toán nhiệt tổn thất để chọn quạt hoặc điều hòa tủ điện phù hợp.
• Chọn đúng MCB/MCCB và đặc tính B/C/D giúp bảo vệ thiết bị hiệu quả.
• Sơ đồ nguyên lý và đánh số dây cần thống nhất, rõ ràng để dễ lắp đặt và sửa chữa.
• Trước khi đóng điện phải kiểm tra cách điện, tiếp địa và toàn bộ đấu nối.

1. Thiết kế tủ điện điều khiển là gì và tại sao quan trọng?

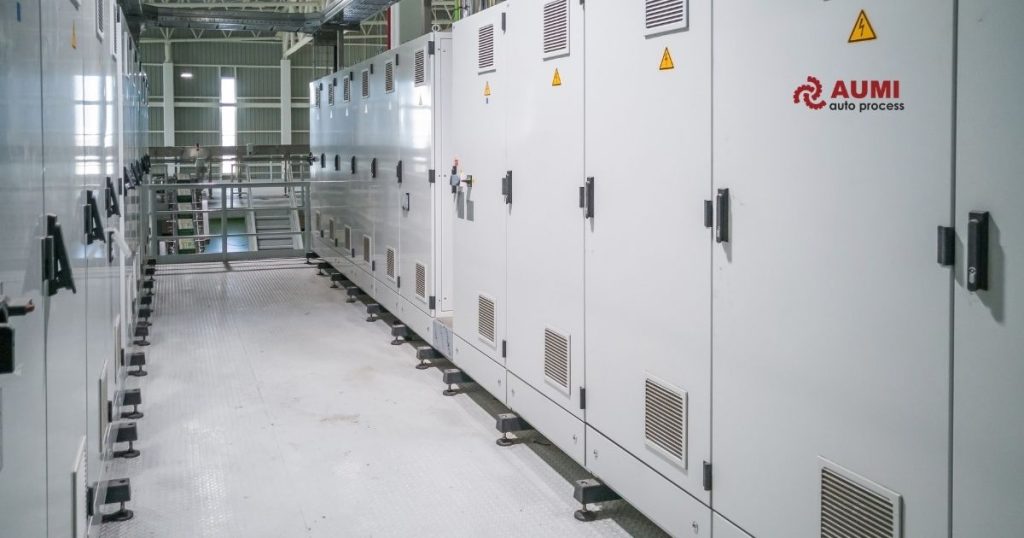

Tủ điện điều khiển (control panel / switchgear panel) là trung tâm chứa và bảo vệ toàn bộ thiết bị điện – điện tử điều khiển máy móc và dây chuyền sản xuất. Nó bao gồm các thành phần chính: aptomat bảo vệ, công-tắc-tơ, rơ-lay, PLC, nguồn điện, và hệ thống dây dẫn được bố trí trong vỏ tủ kim loại hoặc nhựa kỹ thuật.

Theo tiêu chuẩn IEC 61439-1 & IEC 61439-2, tủ điện hạ thế phải đảm bảo các chức năng: phân phối điện an toàn, bảo vệ thiết bị khỏi quá tải và ngắn mạch, cách ly vận hành và điều khiển tự động hóa. Tủ điện được thiết kế sai có thể dẫn đến hỏa hoạn, hư hỏng thiết bị trị giá hàng trăm triệu đồng hoặc dừng dây chuyền sản xuất không lường trước.

1.1. Phân loại tủ điện theo chức năng

2. Hướng dẫn lên layout tủ điện điều khiển chuẩn kỹ thuật

Layout tủ điện là bước đầu tiên và quan trọng nhất trong quy trình thiết kế. Một layout tốt giúp kỹ thuật viên đi dây dễ dàng, giảm nhiễu điện từ, thuận tiện bảo trì và đáp ứng yêu cầu tản nhiệt. Kinh nghiệm từ đội ngũ kỹ thuật AUMI qua hơn 200 dự án tủ điện cho thấy: lên bố trí thiết bị trong tủ điện chuẩn từ đầu tiết kiệm trung bình 30% thời gian lắp đặt và giảm đáng kể lỗi đấu nối.

2.1. Nguyên tắc phân vùng trong tủ điện

Nguyên tắc cốt lõi của bố trí thiết bị trong tủ điện là phân vùng rõ ràng theo chức năng và mức điện áp. Tuyệt đối không để dây nguồn 220V/380V đi chung với dây tín hiệu 24VDC.

•       Vùng nguồn (Power Zone): Aptomat tổng, công-tắc-tơ công suất lớn, biến tần. Bố trí phía trên hoặc bên trái tủ.
•       Vùng điều khiển (Control Zone): PLC, rơ-lay trung gian, nguồn 24VDC, module I/O. Đặt giữa tủ hoặc bên phải nguồn.
•       Vùng tín hiệu (Signal Zone): Cầu đấu dây, khối đầu cuối, dây cảm biến. Bố trí phía dưới hoặc cạnh thiết bị điều khiển.
•       Khoảng cách tối thiểu: Các thiết bị cao áp cần cách thiết bị điều khiển ít nhất 100mm để tránh nhiễu điện từ và đảm bảo khoảng cách an toàn điện.

2.2. Tính toán kích thước tủ điện

Kích thước tủ điện phụ thuộc vào số lượng thiết bị bên trong, yêu cầu tản nhiệt và tiêu chuẩn lắp đặt. Quy tắc thực tế: tổng diện tích thiết bị chiếm tối đa 60–70% diện tích mặt bảng lắp, 30–40% còn lại dành cho không gian đi dây và thông thoáng.

Ví dụ tính toán thực tế: Tủ điện MCC gồm 3 bộ khởi động động cơ (mỗi bộ chiếm 200x150mm), 1 PLC Siemens S7-1200 (130x100mm), 1 nguồn 24VDC (60x90mm), và 20 khối thiết bị đầu cuối (60mm tổng chiều cao). Tổng diện tích thiết bị khoảng 0,15 m², suy ra cần mặt bảng tối thiểu 0,22–0,25 m², tương đương tủ 600x500mm (H600 x W500).

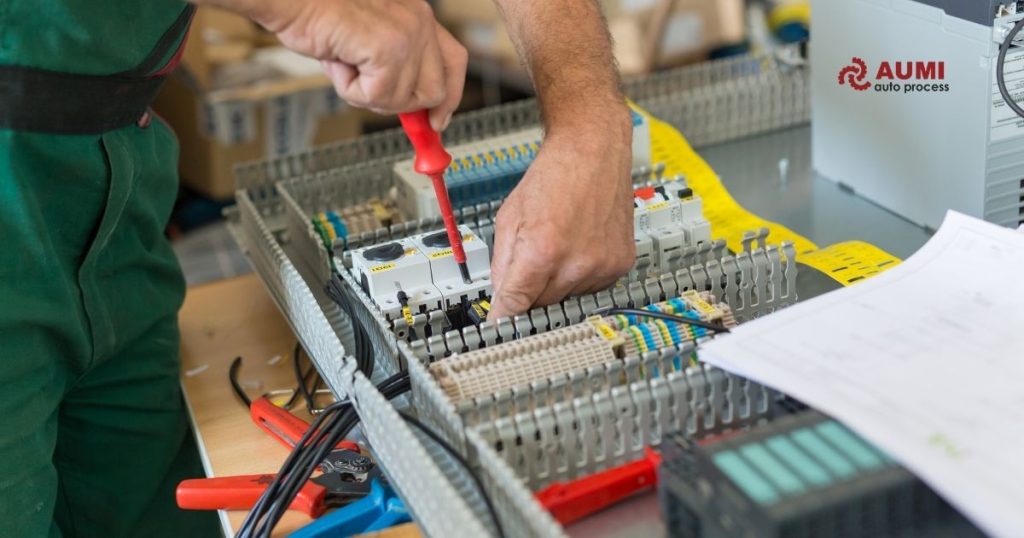

2.3. Quy tắc đi dây trong tủ điện

•       Dây nguồn (220V/380V): Màu đỏ (L1), vàng (L2), xanh lam (L3), đen hoặc xanh lá (N), vàng-xanh (PE). Tiết diện tối thiểu 1.5mm² cho mạch điều khiển, 2.5mm² cho mạch động lực.
•       Dây điều khiển 24VDC: Màu đỏ (+24V), đen hoặc xanh (0V). Nên đi trong máng cáp riêng, cách máng dây nguồn tối thiểu 50mm.
•       Dây tín hiệu: Dùng dây có vỏ chống nhiễu, nối đất vỏ bọc tại một đầu để tránh vòng lặp tiếp đất.
•       Đánh số dây: Mỗi dây phải có số hiệu tương ứng trên sơ đồ nguyên lý. Dùng ống co số hoặc nhãn dây không bị mờ theo thời gian.

3. Tính toán và giải pháp tản nhiệt tủ điện

Tản nhiệt là yếu tố thường bị bỏ qua trong thiết kế tủ điện điều khiển nhưng lại là nguyên nhân hàng đầu gây hỏng thiết bị điện tử. Theo IEC TR 60890 (phiên bản hiện hành), nhiệt độ bên trong tủ nên được thiết kế không vượt quá 55°C – ngưỡng vận hành an toàn cho hầu hết PLC và relay công nghiệp, được dùng làm cơ sở tính toán theo IEC TR 60890. Mỗi 10°C tăng thêm so với nhiệt độ danh định có thể giảm 50% tuổi thọ thiết bị điện tử (Theo định luật Arrhenius).

3.1. Tính tổn thất nhiệt trong tủ điện

Tổng tổn thất nhiệt (W) = Tổng tổn thất từng thiết bị (Pd) + Tổn thất từ dây dẫn (Pw)

Công thức tổn thất nhiệt cơ bản:

•       Pd = U x I x (1 – hiệu suất) – áp dụng cho biến tần, nguồn switching
•       Ví dụ: Biến tần 5.5kW, hiệu suất 97%: Pd = 5500 x (1-0.97) = 165W
•       PLC Siemens S7-1200 CPU 1214C: Pd = 4.5W (theo datasheet Siemens 2024)
•       Contactor Schneider LC1D25: Pd = 7W khi đóng liên tục

Tổng nhiệt tổn thất Q = tổng Pd của tất cả thiết bị. Nếu Q > khả năng tản nhiệt tự nhiên của vỏ tủ, cần bổ sung thiết bị làm mát cưỡng bức.

3.2. Khả năng tản nhiệt tự nhiên của vỏ tủ

Khả năng tản nhiệt tự nhiên (Pdiss) của vỏ tủ kim loại sơn tĩnh điện được tính theo IEC TR 60890:

Pdiss = k x A x Delta_T  (Trong đó: k = hệ số làm mát bề mặt ≈ 5.5 W/m²K với bề mặt đứng; A = diện tích bề mặt hiệu dụng (m²); Delta_T = chênh lệch nhiệt độ cho phép (°C))

Ví dụ thực tế: Tủ điện 600x500x250mm, diện tích hiệu dụng A ≈ 1.0 m², Delta_T = 25°C (môi trường 30°C, bên trong max 55°C). Pdiss = 5.5 x 1.0 x 25 = 137.5W. Nếu tổng nhiệt tổn thất vượt 137.5W, bắt buộc phải lắp quạt thông gió hoặc điều hòa tủ điện.

3.3. Lựa chọn giải pháp làm mát tủ điện

 *Lưu ý quan trọng: Khi lắp quạt thông gió, phải bố trí lỗ hút khí phía dưới và lỗ thoát khí phía trên để tận dụng đối lưu nhiệt tự nhiên. Lưu lượng quạt (m³/h) = Q (W) / (Delta_T x 0.34), với Delta_T thường chọn 15–20°C. Theo tiêu chuẩn NEMA 12 và IP54, bộ lọc bụi phải được kiểm tra và vệ sinh ít nhất 6 tháng/lần tại môi trường công nghiệp.

4. Hướng dẫn chọn aptomat (MCB/MCCB) cho tủ điện điều khiển

Cầu dao tự động là thiết bị bảo vệ quan trọng nhất trong tủ điện, đảm nhiệm cả hai chức năng: cắt ngắn mạch và bảo vệ quá tải. Chọn aptomat sai có thể dẫn đến hai hậu quả nghiêm trọng: aptomat cắt nhầm khi tải khởi động (quá nhạy) hoặc không bảo vệ được thiết bị khi có sự cố (quá chậm).

4.1. Phân biệt MCB và MCCB

4.2. Đặc tính cắt B, C, D – chọn đúng cho từng phụ tải

Đặc tính cắt quyết định tốc độ phản ứng của aptomat với dòng quá tải và ngắn mạch. Đây là thông số quan trọng nhất khi chọn MCB cho tủ điện điều khiển.

 Lưu ý thực tế: Mạch điều khiển PLC và relay thường chọn MCB đặc tính B hoặc C, dòng 2A–10A. Động cơ ba pha cần MCCB với relay nhiệt riêng hoặc MCCB có tích hợp bảo vệ motor. Tuyệt đối không dùng MCB đặc tính B để bảo vệ trực tiếp động cơ ba pha vì sẽ cắt ngay khi động cơ khởi động.

4.3. Tính chọn dòng aptomat cho mạch điều khiển

Công thức tổng quát để chọn dòng định mức aptomat (In):

•       In >= 1.25 x Ib   (Ib = dòng làm việc lớn nhất của mạch)
•       In <= Iz / 1.45   (Iz = khả năng chịu dòng của dây dẫn theo IEC 60364-5-52)

Ví dụ: Mạch cấp nguồn cho PLC Siemens S7-1200 (tiêu thụ 4.5W, 24VDC) + 8 module digital output (mỗi module 2W): Tổng công suất = 4.5 + 8×2 = 20.5W. Dòng Ib = 20.5/24 = 0.85A. Chọn MCB 2A đặc tính B là phù hợp.

*Phối hợp bảo vệ: Aptomat tổng phải có dòng cắt cao hơn và chậm hơn aptomat nhánh để đảm bảo tính chọn lọc. Khi ngắn mạch xảy ra ở một nhánh, chỉ aptomat nhánh đó tác động, aptomat tổng không cắt, đảm bảo các nhánh khác vẫn hoạt động bình thường. Kiểm tra bảng phối hợp bảo vệ từ nhà sản xuất.

5. Sơ đồ nguyên lý tủ điện điều khiển – hướng dẫn đọc và vẽ

Sơ đồ nguyên lý là ngôn ngữ chung của kỹ sư điện – tự động hóa. Một sơ đồ nguyên lý chuẩn phải đủ chi tiết để bất kỳ kỹ sư nào cũng có thể đấu nối và khắc phục sự cố mà không cần hỏi lại người thiết kế.

5.1. Phân loại sơ đồ trong thiết kế tủ điện

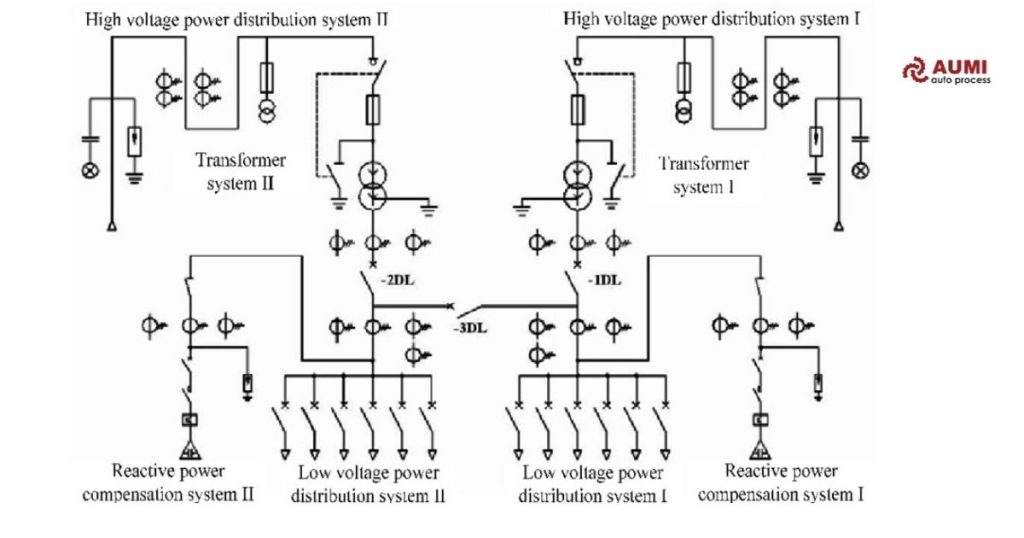

•       Sơ đồ đơn tuyến (Single Line Diagram – SLD): Thể hiện tổng quan hệ thống phân phối điện bằng một đường duy nhất. Dùng để kiểm tra phối hợp bảo vệ, tính toán dòng ngắn mạch.
•       Sơ đồ nguyên lý mạch động lực (Power Circuit): Vẽ đầy đủ 3 pha L1, L2, L3. Thể hiện: aptomat, contactor, relay nhiệt, động cơ và kết nối giữa chúng.
•       Sơ đồ nguyên lý mạch điều khiển (Control Circuit): Thường ở 24VDC hoặc 220VAC. Thể hiện: tiếp điểm contactor, relay, nút nhấn, cảm biến và cuộn dây điều khiển.
•       Sơ đồ đấu nối PLC (PLC Wiring Diagram): Thể hiện kết nối giữa đầu vào/ra PLC với thiết bị ngoại vi: cảm biến (Input), công-tắc-tơ/van điện từ (Output), nguồn 24VDC.

5.2. Ký hiệu điện chuẩn IEC 60617 thường dùng

5.3. Nguyên tắc vẽ sơ đồ nguyên lý chuẩn

1.     Đánh số tham chiếu nhất quán: Q1, Q2 cho aptomat; KM1, KM2 cho công-tắc-tơ; KA1, KA2 cho relay. Số tham chiếu phải khớp hoàn toàn giữa sơ đồ nguyên lý, layout tủ và nhãn thiết bị thực tế.
2.     Chiều tín hiệu từ trên xuống dưới, từ trái sang phải: nguồn phía trên/trái, phụ tải phía dưới/phải. Dòng điện “chạy” theo hướng từ L đến N (AC) hoặc từ + đến – (DC).
3.     Mỗi tờ bản vẽ có đánh số cột (01, 02, 03…) và hàng (A, B, C…) để tham chiếu vị trí ký hiệu. Ví dụ: “KM1.13-14 tại tờ 03/cột 05” giúp tra cứu nhanh.
4.     Chú thích đầy đủ: Mỗi thiết bị ghi rõ mã đặt hàng (part number), nhà sản xuất, thông số định mức. Ví dụ: Q1 – MCB Schneider iC60N 16A 3P (A9N14113).
5.     Danh mục vật tư (Bill of Materials – BOM) kèm theo: Liệt kê tên thiết bị, mã, số lượng, nhà sản xuất. Đây là cơ sở để mua sắm và kiểm kê.

5.4. Phần mềm vẽ sơ đồ nguyên lý phổ biến

6. Checklist nghiệm thu tủ điện trước khi đóng điện lần đầu

Nghiệm thu tủ điện là bước bắt buộc trước khi đưa vào vận hành. Theo tiêu chuẩn IEC 61439-1, nhà sản xuất tủ điện phải thực hiện kiểm tra xác nhận đầy đủ. Bỏ qua bước này có thể dẫn đến sự cố nguy hiểm ngay lần đóng điện đầu tiên.

6.1. Kiểm tra trực quan

•       Kiểm tra đúng thiết bị theo BOM: Đối chiếu nhãn hiệu, model, dòng định mức của từng aptomat, contactor, relay với bản thiết kế.
•       Kiểm tra kết nối mạng: Không có dây, không có kết nối dư. Kiểm tra moment lực của thiết bị đầu cuối bu-long (theo catalogue nhà sản xuất).
•       Kiểm tra đúng màu dây và nhãn số dây: L1/L2/L3 đúng màu, dây PE nối đất vào thanh tiếp địa. Mọi dây đều có nhãn số đúng theo sơ đồ.
•       Kiểm tra khoảng cách an toàn: Khoảng cách đường rò và khe hở giữa các phần điện theo IEC 61439.
•       Kiểm tra vỏ tủ: Cánh cửa đóng chắc, gioăng cao su nguyên vẹn (nếu yêu cầu IP), gán nhãn cảnh báo điện áp.

6.2. Kiểm tra bằng thiết bị đo

•       Đo điện trở cách điện: Dùng Megger 500VDC, đo giữa pha và đất, giữa các pha. Kết quả phải > 1MΩ (khuyến nghị > 100MΩ). Thực hiện trước khi cấp điện lần đầu.
•       Đo điện trở tiếp địa (Earth Resistance): Đo tại thanh PE. Theo tiêu chuẩn chung và yêu cầu dự án (IEC 60364, NFPA), điện trở nối đất thường ≤ 5Ω (hệ thống TN), tốt nhất < 2Ω cho thiết bị điện tử nhạy cảm. QCVN 12:2014/BXD nhấn mạnh yêu cầu an toàn tiếp địa.
•       Kiểm tra cực tính nguồn DC: Dùng đồng hồ vạn năng kiểm tra +24V và 0V tại terminal nguồn trước khi cắm thiết bị điện tử (PLC, HMI).
•       Kiểm tra trình tự pha: Dùng bút thử pha hoặc đồng hồ đo trình tự pha, đảm bảo L1-L2-L3 đúng thứ tự chiều thuận cho động cơ.
•       Test từng mạch điều khiển: Dùng nguồn cấp riêng 24VDC, test lần lượt từng nhánh mạch điều khiển trước khi cấp điện nguồn chính.

 *Thực tế từ AUMI: Trong quá trình nghiệm thu tủ điện biến tần cho nhà máy chế biến thực phẩm tại Bình Dương (2025), đội kỹ thuật chúng tôi phát hiện điện trở cách điện của cáp động lực chỉ đạt 0.8MΩ do cáp bị ẩm trong quá trình lưu kho. Nhờ kiểm tra kỹ trước khi đóng điện, tránh được nguy cơ hỏng biến tần trị giá hơn 150 triệu đồng.

7. Tiêu chuẩn áp dụng trong thiết kế tủ điện điều khiển tại Việt Nam

8. Những lỗi thường gặp trong thiết kế tủ điện và cách khắc phục

8.1. Lỗi về layout và đi dây

•       Lỗi: Dây tín hiệu chạy chung máng với dây nguồn → Nhiễu điện từ (EMI) làm PLC đọc sai tín hiệu cảm biến. Khắc phục: Bố trí máng cáp riêng biệt, khoảng cách tối thiểu 100mm, dùng cáp tín hiệu có vỏ bọc chống nhiễu.
•       Lỗi: Không dự phòng không gian mở rộng → Khi cần thêm thiết bị phải làm lại toàn bộ tủ. Khắc phục: Thiết kế dư 20–30% không gian din-rail và cầu đấu dây ngay từ đầu.
•       Lỗi: Không gán nhãn dây hoặc nhãn không bền → Không thể tra cứu khi bảo trì. Khắc phục: Dùng nhãn dây co nhiệt in laser, đánh số theo sơ đồ nguyên lý.

8.2. Lỗi về tản nhiệt

•       Lỗi: Không tính nhiệt tổn thất, tủ kín hoàn toàn → Nhiệt độ bên trong vượt 70°C, PLC và relay hỏng sau 3–6 tháng. Khắc phục: Tính nhiệt tổn thất theo IEC TR 60890, lắp quạt + lọc bụi hoặc điều hòa tủ điện.
•       Lỗi: Lắp quạt thổi ngược chiều đối lưu → Hiệu suất làm mát giảm 40%. Khắc phục: Hút vào từ dưới, thổi ra từ trên, đảm bảo chiều dòng khí đi qua thiết bị tỏa nhiệt nhiều nhất.

8.3. Lỗi về chọn aptomat

•       Lỗi: Chọn MCB đặc tính B cho mạch bảo vệ động cơ → Aptomat nhảy ngay khi động cơ khởi động do dòng khởi động gấp 5–7 lần dòng định mức. Khắc phục: Dùng MPCB (Bộ ngắt mạch bảo vệ động cơ) hoặc MCCB đặc tính D + relay nhiệt riêng.
•       Lỗi: Không kiểm tra phối hợp bảo vệ → Khi có ngắn mạch, aptomat tổng cắt thay vì aptomat nhánh, ảnh hưởng toàn bộ hệ thống. Khắc phục: Tra bảng chọn lọc của nhà sản xuất, đảm bảo aptomat tổng có dòng cắt và thời gian tác động lớn hơn aptomat nhánh.

9. Câu hỏi thường gặp (FAQ)

Q1: Thiết kế tủ điện điều khiển theo tiêu chuẩn nào là bắt buộc tại Việt Nam?

Tại Việt Nam, tủ điện công nghiệp phải tuân thủ QCVN 12:2014/BXD (an toàn điện) và áp dụng IEC 61439-1 như tiêu chuẩn tham chiếu kỹ thuật. Các công trình xuất khẩu hoặc đầu tư nước ngoài thường yêu cầu tuân thủ thêm IEC 61439-2 (tủ phân phối) hoặc UL 508A (tiêu chuẩn Mỹ). Kỹ sư thiết kế nên tham khảo yêu cầu cụ thể từ chủ đầu tư và đơn vị giám sát ngay từ đầu dự án.

Q2: Layout tủ điện có cần vẽ bằng phần mềm chuyên dụng không?

Không bắt buộc nhưng rất khuyến khích. Với dự án nhỏ (<20 thiết bị), có thể dùng AutoCAD hoặc thậm chí vẽ tay để thiết kế tủ điện điều khiển. Với dự án lớn hoặc OEM (sản xuất hàng loạt), nên dùng EPLAN Electric P8 vì phần mềm tự động tạo BOM, nhãn dây và báo cáo, tiết kiệm 50–70% thời gian so với làm thủ công.

Q3: Làm thế nào để biết tủ điện cần quạt thông gió hay điều hòa tủ điện?

Tính tổng tổn thất nhiệt Q (W) của tất cả thiết bị bên trong tủ. So sánh với khả năng tản nhiệt tự nhiên Pdiss của vỏ tủ (tính theo IEC TR 60890). Nếu Q < Pdiss: tản nhiệt tự nhiên đủ. Nếu Q vượt 20–30% Pdiss: lắp quạt thông gió + lọc bụi. Nếu Q > 500W hoặc môi trường nhiều bụi, nhiệt độ cao: dùng điều hòa tủ điện (Panel Air Conditioner).

Q4: Dòng aptomat bảo vệ PLC chọn bao nhiêu là phù hợp?

PLC công nghiệp thường tiêu thụ 5–30W tùy dòng và số module mở rộng. Với PLC Siemens S7-1200 đầy đủ module, tổng tiêu thụ khoảng 20–40W ở 24VDC, tương đương dòng 0.8–1.7A. Chọn MCB 2A hoặc 4A đặc tính B để bảo vệ. Không chọn quá 6A vì mất tác dụng bảo vệ ngắn mạch cho dây cấp nguồn nhỏ.

Q5: Sơ đồ nguyên lý tủ điện cần lưu ý gì khi bàn giao cho khách hàng?

Bàn giao đầy đủ bao gồm: sơ đồ nguyên lý (bản vẽ PDF + gốc tệp), tủ bố cục (bản vẽ PDF), BOM (danh mục vật tư), tài liệu hướng dẫn vận hành, biên bản thử nghiệm có chữ ký. Đặc biệt lưu ý: cung cấp bản vẽ như đã xây dựng (bản vẽ theo thực tế gắn cuối cùng, không phải là bản thiết kế ban đầu). Theo kinh nghiệm AUMI, nhiều khách hàng gặp khó khăn bảo trì vì đã nhận được bản vẽ thiết kế thay vì bản vẽ hoàn công.
