UPS Cho Tủ Điện Nhà Máy: Giải Pháp PULS UPS 24VDC Lắp DIN Rail Toàn Diện

• UPS 24VDC DIN rail giúp bảo vệ PLC, HMI, cảm biến và hệ thống điều khiển khỏi mất điện đột ngột trong tủ điện công nghiệp.
• So với UPS AC truyền thống, UPS DC 24V có thời gian chuyển đổi <1ms, hiệu suất cao hơn và tích hợp gọn trực tiếp trên DIN rail.
• PULS Power cung cấp nhiều giải pháp UPS công nghiệp gồm dòng UB dùng ắc-quy AGM và dòng UC dùng siêu tụ điện không cần bảo trì.
• Dòng UB phù hợp cho nhu cầu backup dài hàng chục phút, trong khi dòng UC tối ưu cho tắt máy an toàn trong vài giây đến vài phút ở môi trường khắc nghiệt.
• Việc tính đúng, chọn dung lượng lưu trữ phù hợp và đấu nối đúng cấu trúc liên kết là yếu tố quan trọng để hệ thống UPS hoạt động ổn định.
• PULS UPS được ứng dụng rộng rãi trong ngành thực phẩm, điện tử, dầu khí, ô tô và các hệ thống tự động hóa yêu cầu độ tin cậy cao.

1. Tại Sao Tủ Điện Nhà Máy Cần UPS 24VDC Thay Vì UPS AC Thông Thường?

Phần lớn thiết bị điều khiển trong tủ điện công nghiệp – PLC, HMI, cảm biến, rơ-le, mô-đun truyền thông – đều chạy bằng nguồn DC 24V, không phải AC 230V. Khi điện lưới AC mất hoặc sụt áp, nguồn DC 24V trong tủ bị ảnh hưởng ngay lập tức, gây ra các hậu quả nghiêm trọng:

•       PLC mất nguồn đột ngột: Chương trình trong RAM bị xóa, các đầu ra kỹ thuật số bị sập, dây chuyền dừng không kiểm soát.
•       Cảm biến mất tín hiệu: Hệ thống an toàn không có dữ liệu đầu vào, có thể gây nguy hiểm hoặc báo lỗi hàng loạt.
•       Mất dữ liệu truyền thông: Profinet, EtherNet/IP, Modbus TCP bị đứt đột ngột, cổng và chuyển đổi mất kết nối.
•       Hỏng thiết bị: Một số mô-đun analog, bộ mã hóa vòng xoay tuyệt đối có thể bị hỏng nếu nguồn mất đột ngột khi đang ghi dữ liệu.

1.1. So sánh: UPS AC 230V vs UPS DC 24V cho tủ điện PLC

 *Quan điểm kỹ thuật từ AUMI: Trong hơn 200 dự án tủ điện chúng tôi đã tư vấn, giải pháp UPS DC 24V DIN rail luôn được các kỹ sư tự động hóa ưu tiên hơn so với UPS AC cho tủ PLC đơn lẻ vì tích hợp sạch hơn, ít điểm lỗi hơn và phản ứng nhanh hơn.

2. PULS UPS Là Gì? Cấu Tạo & Nguyên Lý Hoạt Động

PULS Power (Đức) là nhà sản xuất nguồn điện công nghiệp chuyên biệt với hơn 40 năm kinh nghiệm. Dòng UPS của PULS không phải là UPS truyền thống, đây là các module bổ sung (Mô-đun đệm nguồn/ mô-đun lưu điện) được thiết kế để kết hợp với nguồn DC 24V hiện có, tạo thành hệ thống cấp điện liên tục DC hoàn chỉnh.

2.1. Nguyên lý hoạt động của PULS UPS DIN rail

PULS UPS hoạt động theo nguyên lý bộ đệm kết hợp DC – khác hoàn toàn với hệ thống chuyển đổi kép UPS AC:

1.     Chế độ bình thường: Nguồn PULS DC (ví dụ: DIMENSION, PIANO) cấp 24VDC cho tải. Đồng thời, module UPS nạp ắc-quy/siêu tụ điện từ đường nguồn DC 24V chung. Tải không đi qua UPS nên đạt hiệu suất tối đa.
2.     Chế độ dự phòng (mất điện): Module UPS sẽ phát hiện khi điện áp nguồn DC 24V giảm xuống dưới ngưỡng cài đặt (thường khoảng 22.5V). Trong thời gian dưới 1 ms, module tự động chuyển sang cấp nguồn từ ắc-quy thông qua bộ chuyển đổi tăng áp, giúp duy trì điện áp 24VDC ổn định cho tải.
3.     Chế độ phục hồi: Khi nguồn điện AC được khôi phục, bộ nguồn DC sẽ hoạt động trở lại bình thường; module UPS tự động sạc lại ắc-quy và chuyển về chế độ chờ

2.2. Ưu điểm kỹ thuật nổi bật của kiến trúc PULS UPS

• Thời gian chuyển đổi < 1 ms: Nhanh hơn 20–30 lần so với UPS AC offline. PLC và cảm biến hầu như không nhận biết được sự cố mất điện, giúp hệ thống vận hành liên tục không gián đoạn.
• Không sử dụng rơ-lay chuyển mạch: PULS UPS dùng công nghệ chuyển mạch bán dẫn MOSFET, không có tiếp điểm cơ học nên độ bền rất cao, tuổi thọ hơn 1 triệu lần chuyển đổi.
• Điện áp đầu ra ổn định: Duy trì mức 24VDC ±1% trong suốt quá trình chuyển đổi và khi hoạt động bằng pin, không xảy ra hiện tượng sụt áp hay xung điện áp đột biến.
• Hiệu suất cao:Toàn bộ hệ thống (nguồn + UPS) đạt hiệu suất trên 92%, cao hơn đáng kể so với UPS AC công nghệ chuyển đổi kép thông thường (khoảng 85–90%).
• Chẩn đoán thông minh: Theo dõi trạng thái sạc ắc-quy theo thời gian thực, dự đoán thời gian dự phòng điện còn lại và cảnh báo trước khi ắc-quy đến cuối vòng đời sử dụng.

3. Danh Mục Sản Phẩm PULS UPS – So Sánh Chi Tiết Các Dòng

PULS cung cấp 3 nhóm sản phẩm UPS DIN rail chính, mỗi nhóm phù hợp với quy mô và yêu cầu ứng dụng khác nhau:

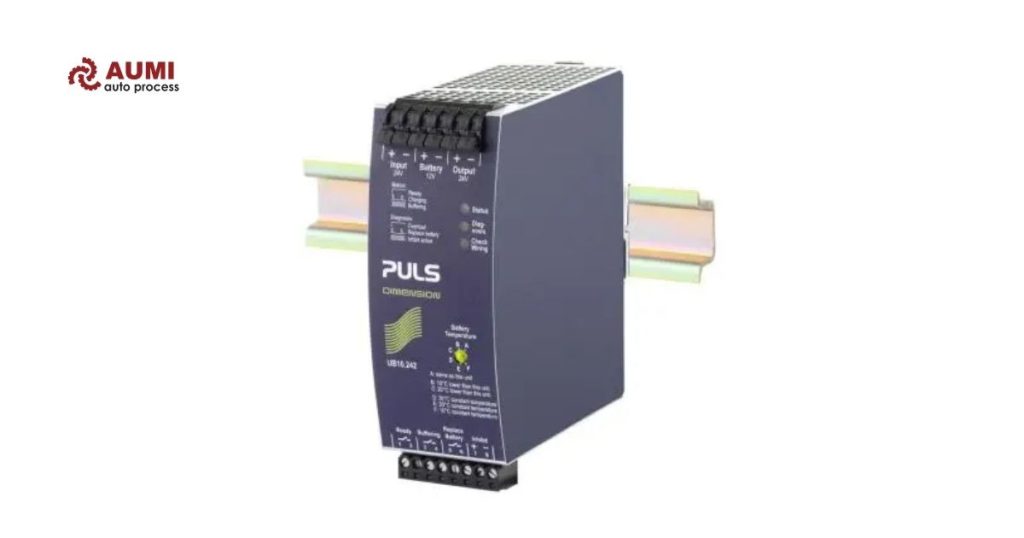

3.1. Dòng UB – UPS mô-đun đệm nguồn đơn giản

Dòng UB là giải pháp mô-đun đệm nguồn đơn giản nhất của PULS, dùng ắc-quy chì axit (VRLA/AGM) kết hợp với nguồn PULS hiện có.

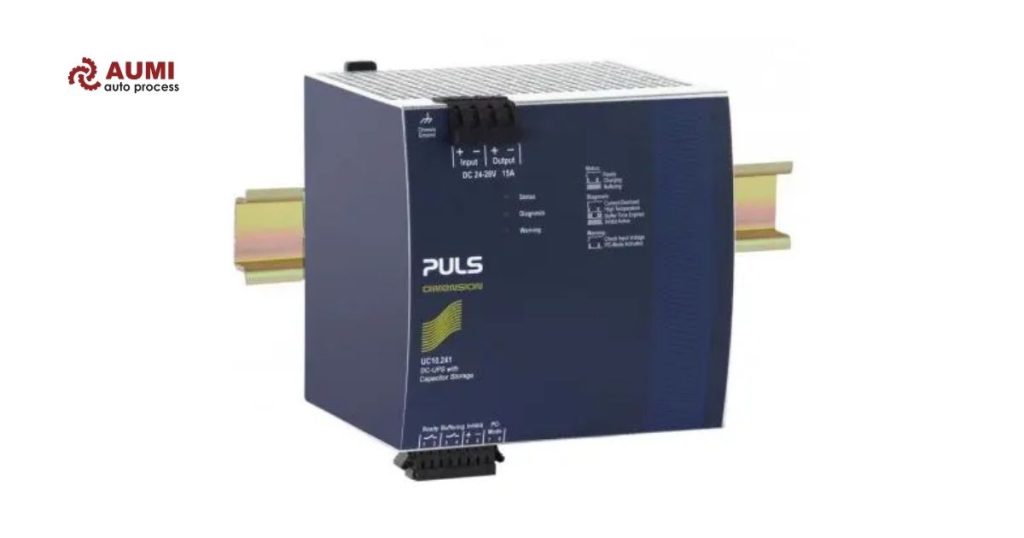

3.2. Dòng UC – DC-UPS Siêu tụ điện (Không ắc-quy, không bảo trì)

Dòng UC của PULS sử dụng công nghệ siêu tụ điện (EDLC – Tụ điện hai lớp điện hóa) thay vì ắc-quy. Đây là giải pháp lý tưởng cho các ứng dụng cần lưu trữ ngắn hạn (giây đến vài phút), môi trường khắc nghiệt (nhiệt độ cao, rung lắc mạnh), và yêu cầu không bảo trì.

 3.3. Dòng UBC – DC-UPS Tích hợp Ắc-quy

Dòng UBC của PULS là phiên bản tích hợp sẵn ắc-quy (All-in-One) của dòng UB. Module kết hợp bộ điều khiển UPS và ắc-quy VRLA 5Ah bên trong, giúp lắp đặt cực kỳ gọn, không cần đấu nối ắc-quy ngoài.

3.4. Bảng so sánh tổng hợp: Chọn dòng PULS UPS nào?

4. Hướng Dẫn Tích Hợp PULS UPS Vào Tủ Điện – Từng Bước Thực Tế

Việc tích hợp PULS UPS vào tủ điện không chỉ là cắm nguồn và đấu dây. Để hệ thống hoạt động đúng và an toàn, cần tuân thủ quy trình chuẩn sau:

4.1. Xác định topology phù hợp

PULS UPS hỗ trợ 2 cấu hình đấu nối chính:

Cấu hình song song (Parallel): Module UPS và nguồn DC đấu song song trên bus 24V. Đây là cấu hình phổ biến nhất, đơn giản nhất. Module UPS tự cân bằng điện áp và chỉ hoạt động khi bus DC sụt xuống ngưỡng.

Cấu hình nối tiếp ưu tiên (Priority circuit): Dùng diode hoặc PowerBoost để ưu tiên cấp điện từ nguồn DC chính, chỉ dùng UPS khi nguồn chính không đủ. Phù hợp cho tải yêu cầu điện áp rất ổn định.

4.2. Tính dung lượng ắc-quy cần thiết

Công thức tính thời gian backup cho PULS UPS với ắc-quy AGM:

T (phút) = [C × V_bat × DoD × η] / [I_load × V_load]

Trong đó:

C = Dung lượng ắc-quy (Ah)

V_bat = Điện áp ắc-quy (12V)

DoD = Độ phóng điện sâu (0.8 với AGM)

η = Hiệu suất bộ boost converter (~0.92)

I_load = Dòng tải (A)

V_load = 24V

Ví dụ thực tế: Tủ PLC có tổng tải 8A @ 24V, cần backup 15 phút. Ắc-quy 12V/7Ah:

T = [7Ah × 12V × 0.8 × 0.92] / [8A × 24V] × 60 = [61.8] / [192] × 60 ≈ 19.3 phút → Đủ yêu cầu 15 phút.

*Lưu ý: Giá trị tính toán lý thuyết, thực tế nên kiểm tra hoặc dùng dụng cụ của PULS

4.3. Lắp đặt vật lý trên DIN rail

1.     Vị trí lắp: Đặt module PULS UPS cạnh nguồn DC chính trên thanh DIN 35mm, ưu tiên vị trí thông gió tốt, tránh nguồn nhiệt (biến tần, điện trở hãm).
2.     Kết nối đầu vào: Đấu dây từ đầu ra nguồn DC (24V+/0V) vào cổng INPUT của module UPS. Dùng cáp tiết diện phù hợp (≥2.5mm² với module 20A, ≥4mm² với module 40A).
3.     Kết nối ắc-quy: Nối ắc-quy AGM 12V vào cổng BATTERY của module. Đảm bảo cực tính đúng và dùng cầu chì bảo vệ ắc-quy (10A với 12V/7Ah, 20A với 12V/17Ah).
4.     Kết nối tải: Đầu ra OUTPUT của module UPS cấp vào bus 24V bảo vệ. Chỉ kết nối các thiết bị quan trọng (PLC, cảm biến an toàn) vào bus này, không đấu tải lớn như điện từ, đèn báo.
5.     Tiếp điểm cảnh báo: Đấu các tiếp điểm relay báo “Battery Low” và “Mains Fail” vào ngõ vào số (DI) của PLC để chương trình điều khiển có thể thực hiện quy trình shutdown an toàn khi xảy ra sự cố nguồn.

4.4. Cài đặt thông số sau lắp đặt

•       Ngưỡng điện áp chuyển đổi: Mặc định 22V, có thể điều chỉnh về 21V hoặc 20V tùy dải dao động điện lưới thực tế.
•       Chế độ sạc: Đặt bằng 10–20% dung lượng ắc-quy. Ắc-quy 7Ah → dòng sạc 0.7–1.4A.
•       Kiểm tra định kỳ tự động: Một số model UB cao cấp có tính năng tự test pin mỗi tháng, ghi lại kết quả.

5. Ứng Dụng Thực Tế – PULS UPS Phù Hợp Cho Ngành Nào?

PULS UPS DIN rail được triển khai rộng rãi trong hầu hết các ngành công nghiệp tại Việt Nam. Dưới đây là các ứng dụng điển hình với yêu cầu cụ thể:

5.1. Ngành chế biến thực phẩm & đồ uống

Yêu cầu đặc thù: Môi trường ẩm ướt, rửa máy thường xuyên, tiêu chuẩn vệ sinh cao. Tủ điện thường đặt gần dây chuyền, nhiệt độ 30–40°C.

Giải pháp PULS: UB10.241 kết hợp dòng PULS PIANO nguồn. IP20 trong tủ điện kín IP54/IP65. Lưu trữ 15–20 phút đủ để xả hết nguyên liệu trong đường ống trước khi tắt máy.

Case study (AUMI): Nhà máy chế biến sữa tại Bình Dương lắp 12 tủ điện PLC với PULS UB10.241. Sau 18 tháng vận hành, không có sự cố mất dữ liệu PLC nào so với trước đó xảy ra 3–4 lần/năm.

5.2. Ngành sản xuất linh kiện điện tử & bán dẫn

Yêu cầu đặc thù: Điện sạch tuyệt đối, không tăng vọt/tăng đột biến. Thiết bị SMT, AOI, SPI, máy hàn reflow rất nhạy với biến điện áp dù chỉ 0.5V.

Giải pháp PULS: UB20.241 kết hợp với bộ nguồn PULS dòng DIMENSION có độ gợn sóng điện áp dưới 10 mV. Điện áp nguồn DC 24V luôn được duy trì ổn định trong khoảng ±0,5%, ngay cả khi nguồn điện đầu vào dao động tới ±15%.

5.3. Ngành dầu khí & hóa chất

Yêu cầu đặc thù: Vùng nguy hiểm cháy nổ Zone 1/Zone 2 (ATEX), nhiệt độ cao, rung động mạnh từ máy bơm, máy nén.

Giải pháp PULS: Dòng UC10.241 / UC10.242 sử dụng công nghệ siêu tụ điện, hoạt động ổn định trong dải nhiệt độ từ -40°C đến +60°C. Thiết bị không sử dụng chất điện phân dạng lỏng như ắc-quy nên an toàn hơn cho các khu vực yêu cầu chống cháy nổ ATEX. Thời gian dự phòng đủ để hệ thống thực hiện quy trình dừng khẩn cấp an toàn (ESD)

5.4. Ngành ô tô & cơ khí chính xác

Yêu cầu đặc thù: Robot hàn, máy CNC, hệ thống băng tải phức tạp. Cần lưu trữ đủ lâu để robot hoàn thành chu kỳ hiện tại trước khi dừng an toàn, tránh hỏng đồ gá và cơ cấu định vị.

Giải pháp PULS: UB40.241 với ắc-quy 2×12V/17Ah, lưu trữ 30–45 phút đủ cho mọi tình huống dừng có kiểm soát. Kết hợp với PLC Siemens S7-1500 Safety để thực hiện trình tự chuyển động an toàn.

6. Lỗi Phổ Biến Khi Lắp Đặt PULS UPS & Cách Khắc Phục

Qua thực tế tư vấn và lắp đặt, đội ngũ kỹ thuật AUMI gặp một số lỗi thường xuyên khi tích hợp PULS UPS vào tủ điện. Dưới đây là danh sách các lỗi đó và hướng xử lý:

 *Lời khuyên từ kỹ sư AUMI: Luôn dùng ắc-quy AGM (Absorbent Glass Mat) thay vì ắc-quy hở (flooded lead-acid) cho tủ điện kín. Ắc-quy hở có thể thải khí H2 gây nguy hiểm cháy nổ trong không gian kín. PULS khuyến nghị dùng ắc-quy chính hãng Panasonic, Yuasa hoặc Vision có tiêu chuẩn VRLA/AGM.

7. Thông Số Kỹ Thuật Chi Tiết – PULS UPS DIN Rail

Bảng thông số kỹ thuật chính thức từ catalogue PULS Power 2025 cho các model phổ biến nhất tại thị trường Việt Nam:

 *Nguồn: PULS Power Product Catalogue. Thông số kỹ thuật có thể thay đổi theo phiên bản firmware. Vui lòng liên hệ AUMI để nhận thông tin mới nhất.

8. FAQ – Câu Hỏi Thường Gặp Về PULS UPS & Bộ Lưu Điện Tủ Điện

Q1: PULS UPS DIN rail có thể dùng với nguồn 24V của hãng khác (Siemens, Phoenix Contact…) không?

Có. PULS UPS hoạt động với bất kỳ nguồn DC 24V nào có điện áp đầu ra trong dải 18–30VDC. Tuy nhiên, để hệ thống hoạt động tối ưu và được hỗ trợ kỹ thuật đầy đủ, PULS khuyến nghị dùng kết hợp với nguồn PULS cùng series. Điều này giúp cân bằng dòng sạc tốt hơn và tránh hiện tượng nguồn phụ kéo ngược dòng.

Q2: PULS UPS 24VDC bảo vệ được bao nhiêu thiết bị trong một tủ điện?

Không giới hạn số thiết bị – giới hạn duy nhất là tổng dòng tải không vượt quá định mức module (10A, 20A hoặc 40A).

Ví dụ: UB20.241 (20A) có thể bảo vệ đồng thời 1 PLC (1A), 4 mô-đun I/O (0.5A mỗi mô-đun), 2 công tắc công nghiệp (0.5A mỗi cái), 1 HMI (1A) và còn dư khoảng 15A cho mở rộng.

Q3: Có thể lắp ghép 2 module PULS UPS để tăng dòng không?

Không nên đấu song song trực tiếp 2 module UPS mà không có thiết kế kỹ thuật cụ thể, vì có thể xảy ra tranh dòng. PULS cung cấp giải pháp tăng dòng chính thức thông qua module UB40.241 và PowerBoost module chuyên dụng. Liên hệ AUMI để được tư vấn thiết kế hệ thống đúng cách.

Q4: Dòng UC siêu tụ điện backup được bao lâu? Có đủ cho PLC tắt máy không?

Thời gian lưu trữ phụ thuộc vào tải tiêu thụ và dung lượng module UC. Trong thực tế, các mô đun siêu tụ điện của PULS thường duy trì nguồn 24VDC từ vài giây đến vài phút — đủ để PLC, IPC hoặc HMI thực hiện quá trình tắt máy an toàn, lưu dữ liệu và đưa hệ thống về trạng thái an toàn trước khi mất nguồn hoàn toàn.

Để xác định chính xác thời gian lưu trữ, cần tính toán tổng dòng tải (A), công suất tiêu thụ và thời gian lưu giữ yêu cầu của ứng dụng.

Q5: PULS UPS có cần lập trình hay cài đặt phức tạp không?

Hầu hết các dòng mô hình UB và UC có thể hoạt động ngay (plug & play) với cài đặt mặc định từ máy chủ. Chỉ cần điều chỉnh chuyển đổi ngưỡng và sạc dòng nếu cần thiết bị chiết xuất hoặc chuyển đổi DIP trên mô-đun, không cần phần mềm. Dòng UB có đèn LED chỉ thị trạng thái trực quan và tiếp điểm relay cảnh báo, giúp giám sát dễ dàng không cần thiết bị đo bên ngoài.
