MCB vs MCCB Khác Nhau Như Thế Nào? So Sánh Chi Tiết Từ A–Z

• MCB (Cầu dao tự động tép) phù hợp cho mạch điện dân dụng và tải nhỏ (dòng ≤ 125A), trong khi MCCB (Cầu dao tự động dạng khối) được thiết kế cho hệ thống điện công nghiệp với dòng định mức lên tới 1.600A hoặc cao hơn tùy hãng.
• Dòng định mức: MCB từ 0.5A đến 125A; MCCB từ 16A đến 1.600A. MCCB chịu tải điện lớn hơn nhiều.
• Dòng cắt ngắn mạch (Icu/Ics): MCB thường 4.5–15 kA; MCCB từ 10 kA đến 150 kA. MCCB bảo vệ tốt hơn trong môi trường công nghiệp.
• Khả năng điều chỉnh: MCB có thông số cố định; MCCB có thể chỉnh dòng cắt, dòng nhiệt linh hoạt theo tải.
• Ứng dụng: MCB dùng cho hộ gia đình, văn phòng, tải nhỏ. MCCB dùng cho nhà máy, tủ MCC, tủ phân phối công nghiệp.
• Giá thành: MCB rẻ hơn đáng kể (vài chục nghìn đến vài trăm nghìn đồng). MCCB đắt hơn nhưng bền và linh hoạt hơn.
• Số pha: MCB phổ biến loại 1 pha (1P) và 3 pha (3P); MCCB chủ yếu dùng loại 3P hoặc 4P cho hệ thống 3 pha công nghiệp.

Nếu đang phân vân không biết nên chọn MCB hay MCCB cho dự án của mình, bài viết này sẽ giúp bạn ra quyết định chính xác dựa trên thông số kỹ thuật thực tế.

1. MCB Là Gì? Cấu Tạo và Nguyên Lý Hoạt Động

MCB (Miniature Circuit Breaker) là gì?

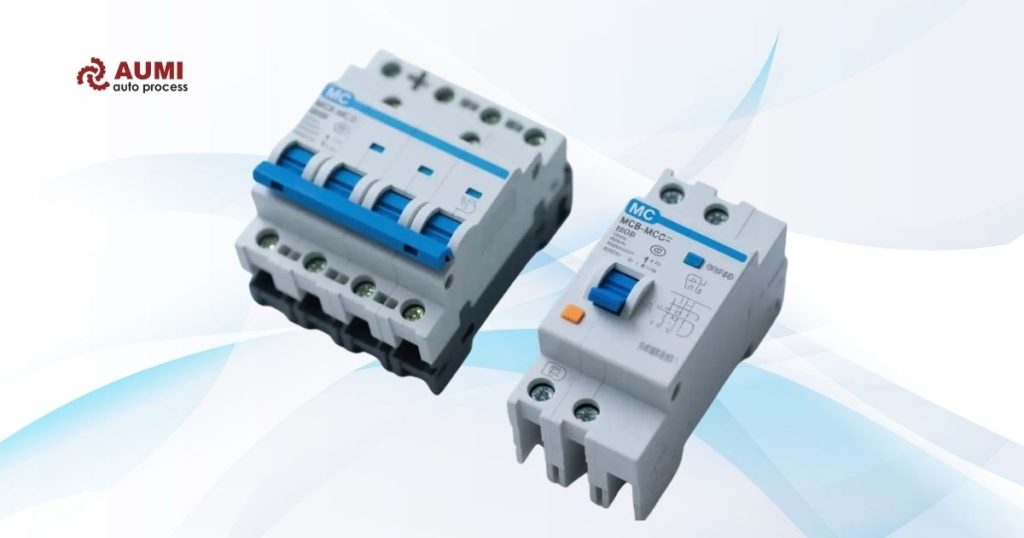

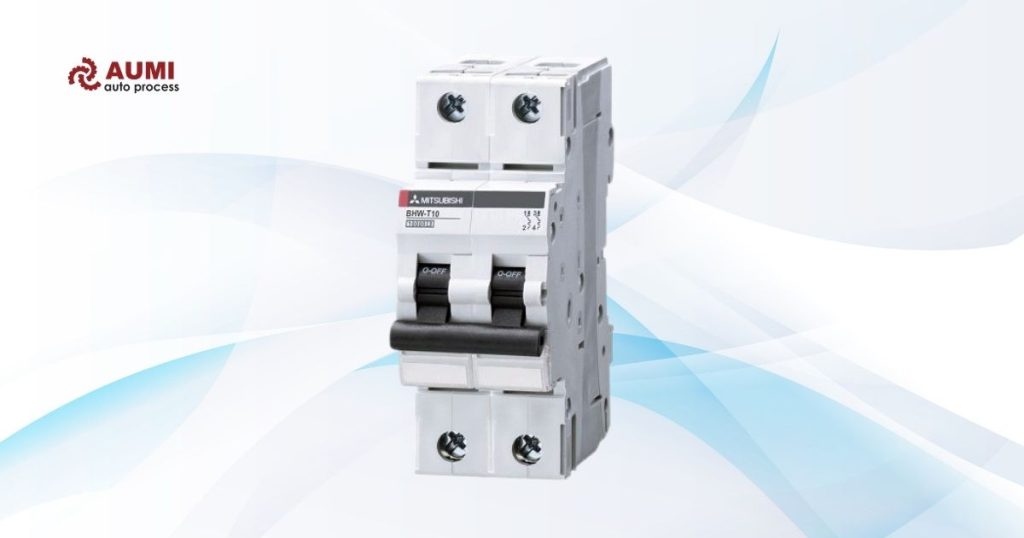

MCB hay còn gọi là aptomat tép, cầu dao tự động tép là thiết bị đóng cắt mạch điện tự động khi phát hiện quá tải hoặc ngắn mạch. MCB được thiết kế nhỏ gọn (tiêu chuẩn module 18mm/1 cực), chủ yếu dùng trong các hệ thống điện dân dụng, thương mại và tải nhỏ trong công nghiệp.

Thông số kỹ thuật cơ bản của MCB:

Cấu tạo bên trong MCB gồm những gì?

Một MCB tiêu chuẩn gồm các bộ phận chính:

• Thanh lưỡng kim (Bimetal strip): Phát nhiệt khi có dòng quá tải, uốn cong và kích hoạt cơ cấu ngắt để bảo vệ quá tải nhiệt.
• Cuộn dây điện từ (Solenoid/Electromagnet): Tác động tức thì khi dòng ngắn mạch đột ngột tăng cao để bảo vệ ngắn mạch từ.
• Buồng dập hồ quang (Arc chute): Dập tắt tia lửa điện khi mạch bị ngắt, ngăn hồ quang kéo dài gây hư hỏng thiết bị.
• Cơ cấu cơ học (Mechanism): Truyền lực tác động ngắt từ thanh lưỡng kim hoặc cuộn điện từ đến tiếp điểm.

Các đặc tính cắt (trip curve) của MCB

Đây là điểm kỹ thuật nhiều kỹ sư hay nhầm lẫn:

*Kinh nghiệm từ đội kỹ thuật AUMI: Khi bảo vệ cho mạch có động cơ, nên chọn MCB loại C hoặc D để tránh ngắt sai do dòng khởi động cao gấp 5–8 lần dòng định mức. Dùng MCB loại B cho động cơ sẽ gây ngắt liên tục dù động cơ hoạt động bình thường.

2. MCCB Là Gì? Cấu Tạo và Ưu Điểm Vượt Trội

MCCB (Molded Case Circuit Breaker) là gì?

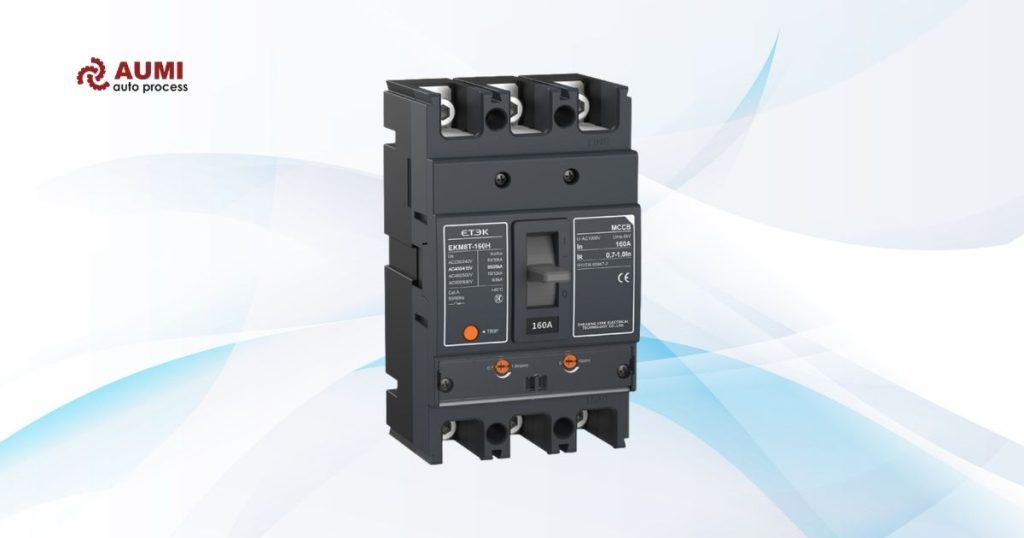

MCCB — còn gọi là aptomat khối, cầu dao tự động dạng hộp — là thiết bị bảo vệ mạch điện công suất lớn. Tên “Vỏ đúc” (Molded Case) xuất phát từ cấu tạo vỏ nhựa kỹ thuật cao được ép đúc nguyên khối, tạo nên độ bền cơ học vượt trội và khả năng cách điện tốt hơn MCB.

MCCB được thiết kế để xử lý các dòng điện lớn hơn nhiều so với MCB, phù hợp cho tủ phân phối điện chính (MDB), tủ Trung tâm điều khiển động cơ (MCC), tủ ATS trong nhà máy và công trình công nghiệp.

Thông số kỹ thuật cơ bản của MCCB:

Cấu tạo đặc biệt của MCCB

So với MCB, MCCB có một số đặc điểm cấu tạo nổi bật:

• Bộ cắt nhiệt-từ điều chỉnh được: Trên nhiều dòng MCCB cao cấp (Schneider EasyPact, ABB Tmax, LS ABN…), người dùng có thể điều chỉnh dòng cắt nhiệt (Ir) từ 0.7–1.0 lần In và dòng cắt từ (Im) từ 5–10 lần In mà không cần thay thiết bị.
• Buồng dập hồ quang lớn hơn: Cho phép dập tắt hồ quang ở dòng ngắn mạch cao hơn nhiều so với MCB.
• Tiếp điểm bạc/bạc hợp kim: Chịu được tần suất đóng cắt cao và nhiệt độ cao, tăng tuổi thọ thiết bị.
• Cơ cấu ngắt tự do: Đảm bảo mạch luôn ngắt khi có sự cố, kể cả khi tay người đang giữ cần gạt ở vị trí ON.

Tóm tắt: MCCB không chỉ đơn giản là “MCB to hơn” mà đây là một thiết bị hoàn toàn khác về thiết kế, khả năng điều chỉnh và mức độ bảo vệ, đặc biệt quan trọng trong môi trường công nghiệp có dòng ngắn mạch lớn.

3. MCB vs MCCB Khác Nhau: Bảng So Sánh Chi Tiết

Đây là bảng so sánh MCB MCCB toàn diện nhất dành cho kỹ sư điện:

4. So Sánh Dòng Cắt: Điểm Khác Biệt Quan Trọng Nhất

Dòng cắt ngắn mạch (Icu) là gì và tại sao quan trọng?

Dòng cắt ngắn mạch (Khả năng cắt ngắn mạch giới hạn danh định ICU) là giá trị dòng ngắn mạch lớn nhất mà thiết bị có thể ngắt an toàn mà không bị phá hủy. Đây là thông số quyết định sự an toàn của toàn bộ hệ thống điện.

Tại sao điều này quan trọng?

Theo tiêu chuẩn IEC 60947-2, nếu dòng ngắn mạch thực tế vượt quá Icu của thiết bị bảo vệ, aptomat có thể:

• Không ngắt được mạch
• Phát nổ hoặc bốc cháy
• Gây hỏa hoạn và nguy hiểm tính mạng

MCB có dòng cắt bao nhiêu?

MCB thông thường theo IEC 60898-1 có các mức Icu phổ biến:

• 6 kA (phổ biến nhất, đủ cho lưới điện dân dụng)
• 10 kA (cho tải lớn hơn hoặc điểm gần nguồn)
• 15 kA (MCB cao cấp, ít phổ biến)

MCCB có dòng cắt bao nhiêu?

MCCB có dải dòng cắt rộng hơn nhiều, phù hợp với môi trường công nghiệp có dòng ngắn mạch cao:

• 10 kA – 36 kA (loại phổ thông)
• 50 kA – 85 kA (loại công nghiệp)
• 100 kA – 150 kA (loại cực cao, dùng gần trạm biến áp)

Kinh nghiệm thực tế từ AUMI: Tại một dự án nhà máy sản xuất nhựa mà đội kỹ thuật AUMI tham gia, dòng ngắn mạch tại thanh cái MDB đo được lên đến 35 kA. Nếu lắp MCB thay vì MCCB tại vị trí này, thiết bị sẽ không thể ngắt an toàn và có nguy cơ gây sự cố nghiêm trọng. Đây là lý do tại sao việc tính toán dòng ngắn mạch trước khi chọn thiết bị là bắt buộc.

Cách tính dòng ngắn mạch để chọn đúng MCB hay MCCB

Công thức tính dòng ngắn mạch 3 pha đơn giản:

Isc (kA) = U / (√3 × Ztotal)

Trong đó:

• U = Điện áp dây (V), thường là 400V tại Việt Nam
• Ztotal = Tổng trở kháng mạch (Ω), bao gồm trở kháng máy biến áp + trở kháng cáp

Đối với hệ thống phổ biến tại Việt Nam (Với MBA 400kVA: Isc ≈ 8–14 kA tại MDB. Với MBA 1000–2000kVA: Isc có thể đạt 25–50 kA), dòng ngắn mạch tại MDB thường dao động 15–40 kA — vùng này bắt buộc phải dùng MCCB.

*Lưu ý: Đây là công thức tham khảo đơn giản, thực tế nên tính chi tiết theo IEC 60909 hoặc dùng phần mềm (ETAP, PowerFactory) vì còn phụ thuộc %Uk của MBA, hệ số c, trở kháng cáp, motor góp dòng…

5. MCB vs MCCB: Aptomat 1 Pha và 3 Pha

Aptomat 1 pha (MCB 1P, 2P)

MCB 1 pha được sử dụng rộng rãi nhất trong:

• Bảng điện hộ gia đình: Mỗi mạch chiếu sáng, ổ cắm được bảo vệ bởi 1 MCB 1P (16A, 20A, 32A)
• Tủ điện văn phòng: MCB 2P (2 cực, cắt cả pha lẫn trung tính) dùng cho hệ thống IT, điều hòa
• Mạch điều khiển tủ PLC: MCB 1P–2P dòng nhỏ (1A–6A) bảo vệ nguồn cấp cho PLC, HMI

Lưu ý quan trọng: MCB 1P chỉ ngắt dây pha, không ngắt dây trung tính. Với các mạch quan trọng về an toàn điện, nên dùng MCB 2P.

Aptomat 3 pha (MCB 3P, MCCB 3P/4P)

Tóm tắt: MCB 3P phù hợp cho tải 3 pha nhỏ trong tủ văn phòng và tủ phụ. MCCB 3P/4P là lựa chọn chuẩn cho tủ phân phối MDB, tủ MCC trong công nghiệp.

6. Hướng Dẫn Chọn MCB hay MCCB Phù Hợp

Quy trình chọn aptomat 3 bước

Bước 1: Xác định dòng định mức cần bảo vệ

• Tính tổng công suất thiết bị được bảo vệ
• Tính dòng định mức: In = P / (√3 × U × cosφ × η) với tải 3 pha hoặc In = P / (U × cosφ) với tải 1 pha
• Chọn thiết bị có In ≥ dòng tính toán (thường chọn cấp trên tiếp theo)

Bước 2: Xác định dòng ngắn mạch tại điểm lắp đặt

• Liên hệ đơn vị điện lực hoặc tính theo công thức đơn giản ở mục 4
• Dòng ngắn mạch < 10 kA → có thể dùng MCB
• Dòng ngắn mạch 10–150 kA → bắt buộc dùng MCCB có Icu phù hợp

Bước 3: Xác định loại tải và môi trường

• Tải thuần trở (đèn, điện trở) → MCB loại B hoặc C
• Tải cảm kháng (mô-tơ, biến áp) → MCB loại C/D hoặc MCCB
• Môi trường công nghiệp, rung động, ăn mòn → MCCB vỏ kín

Bảng tra cứu nhanh: Chọn MCB hay MCCB?

7. Lỗi Thường Gặp Khi Chọn MCB và MCCB

Dưới đây là 5 sai lầm phổ biến nhất mà đội kỹ thuật AUMI gặp trong quá trình tư vấn và kiểm tra hệ thống điện:

Sai lầm 1: Dùng MCB ở vị trí cần MCCB

Nhiều tủ điện dân dụng lắp MCB 6kA ngay tại đầu nguồn vào tủ, trong khi dòng ngắn mạch tại điểm đó đã là 15–25kA. Khi sự cố xảy ra, MCB không thể ngắt an toàn và có thể phát nổ.

Sai lầm 2: Chọn MCB loại B cho động cơ

MCB loại B (dòng kích từ từ = 3–5 lần In) sẽ ngắt liên tục khi động cơ khởi động do dòng inrush cao. Phải dùng loại C hoặc D.

Sai lầm 3: Không kiểm tra Icu thực tế của lưới

Nhiều kỹ sư chọn thiết bị theo kinh nghiệm mà không tính dòng ngắn mạch tại điểm lắp đặt. Đây là lỗi có thể gây hậu quả nghiêm trọng.

Sai lầm 4: Chọn MCCB có Icu quá thấp

Đặt MCCB 10kA tại vị trí có dòng ngắn mạch thực tế 30kA là không an toàn theo IEC 60947-2, dù MCCB đắt tiền hơn MCB.

Sai lầm 5: Không phối hợp bảo vệ

Trong hệ thống nhiều cấp (tủ tổng → tủ phân phối → tủ nhánh), các aptomat cần được phối hợp để khi sự cố xảy ra, chỉ aptomat gần nhất với điểm sự cố tác động, không cắt toàn bộ hệ thống.

8. MCB vs MCCB: Tổng Hợp Ưu Nhược Điểm

MCB – Ưu điểm và nhược điểm

Ưu điểm:

• Nhỏ gọn, tiết kiệm không gian tủ điện
• Giá thành thấp, dễ thay thế
• Lắp đặt DIN Rail nhanh chóng
• Phù hợp cho phần lớn ứng dụng dân dụng và thương mại

Nhược điểm:

• Dòng cắt ngắn mạch thấp (≤ 15kA), không phù hợp vị trí gần nguồn công nghiệp
• Không điều chỉnh được dòng cắt
• Ít phụ kiện hơn MCCB
• Không phù hợp tải công nghiệp lớn

MCCB – Ưu điểm và nhược điểm

Ưu điểm:

• Dòng cắt ngắn mạch cao (đến 150kA), đảm bảo an toàn tuyệt đối
• Dòng định mức lớn (đến 1600A)
• Có thể điều chỉnh dòng cắt nhiệt và từ
• Nhiều phụ kiện: tiếp điểm ngắt mạch, tiếp điểm ngắt điện áp thấp, tiếp điểm báo động
• Tuổi thọ cơ học cao hơn MCB

Nhược điểm:

• Kích thước lớn hơn, cần tủ rộng hơn
• Giá cao hơn nhiều so với MCB tương đương
• Lắp đặt phức tạp hơn, cần kỹ sư có kinh nghiệm

9. FAQs – Câu Hỏi Thường Gặp Về MCB và MCCB

Q1: MCB và MCCB cái nào tốt hơn?

Không có cái nào “tốt hơn” tuyệt đối — chúng phục vụ mục đích khác nhau. MCB tốt hơn cho tải nhỏ và dân dụng; MCCB tốt hơn cho công nghiệp và tải lớn. Chọn đúng theo dòng ngắn mạch và dòng định mức thực tế.

Q2: MCCB có thể thay thế MCB không?

Về mặt kỹ thuật có thể, nhưng không nên. MCCB có kích thước lớn hơn nhiều, tốn diện tích tủ và chi phí cao hơn không cần thiết. Chỉ thay thế khi dòng ngắn mạch thực tế vượt quá Icu của MCB.

Q3: Dòng cắt (Icu) 6kA của MCB có đủ an toàn cho nhà dân không?

Theo kinh nghiệm thực tế lưới hạ thế Việt Nam và khuyến cáo nhà sản xuất (Schneider, ABB…), MCB 6kA/10kA thường đủ cho hộ gia đình thông thường. Với tải lớn hoặc gần trạm biến áp, chọn 10kA trở lên.

Q4: MCB 1 pha và MCB 3 pha khác nhau thế nào?

MCB 1 pha (1P) có 1 cực, bảo vệ 1 dây pha trong mạch 1 pha. MCB 3 pha (3P) có 3 cực, bảo vệ cả 3 dây pha trong mạch 3 pha, thường dùng cho động cơ và tải công nghiệp 3 pha.

Q5: Aptomat tép và aptomat khối khác nhau thế nào?

“Aptomat tép” là tên gọi dân gian của MCB (nhỏ gọn, dạng module). “Aptomat khối” là tên gọi của MCCB (vỏ đúc, kích thước lớn hơn). Đây là 2 tên gọi phổ biến trong thực tế thi công tại Việt Nam.

Q6: Có cần kiểm tra định kỳ MCB và MCCB không?

Có. Theo khuyến cáo của IEC và các nhà sản xuất, MCCB nên được kiểm tra (test trip) 6 tháng–1 năm/lần. MCB kiểm tra 1 năm/lần. Đặc biệt, MCCB tại vị trí quan trọng (tủ tổng nhà máy) cần bảo trì định kỳ bởi kỹ sư có chuyên môn.

Kết Luận: Chọn MCB hay MCCB Cho Dự Án Của Bạn?

Sau khi đọc bài so sánh MCB vs MCCB chi tiết này, bạn đã có đủ thông tin để ra quyết định:

• Chọn MCB nếu: tải nhỏ (≤ 125A), điện dân dụng hoặc thương mại, dòng ngắn mạch thực tế ≤ 10kA, ngân sách hạn chế.
• Chọn MCCB nếu: tải lớn (> 125A), môi trường công nghiệp, dòng ngắn mạch cao, cần điều chỉnh dòng cắt linh hoạt hoặc cần phụ kiện mở rộng.

Điểm mấu chốt là: luôn tính dòng ngắn mạch thực tế tại điểm lắp đặt trước khi chọn thiết bị, bất kể MCB hay MCCB. Đây là yêu cầu bắt buộc theo IEC 60947-2 và là nền tảng của một hệ thống điện an toàn.
