Van Solenoid 24VDC cho công nghiệp – Hướng dẫn chọn theo ứng dụng thực tế
Tóm tắt:

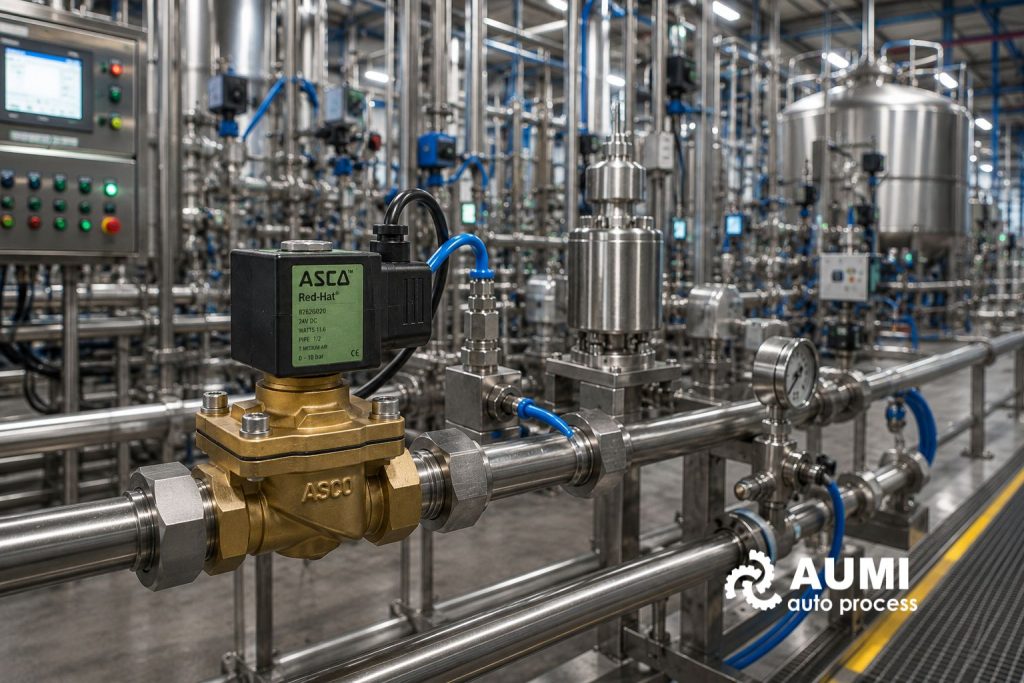

Van solenoid 24VDC (solenoid valve) là thiết bị tự động điều khiển dòng chảy chất lỏng hoặc khí nén bằng lực điện từ, sử dụng nguồn 24V DC – điện áp tiêu chuẩn trong tự động hóa công nghiệp. Van tương thích trực tiếp với PLC, có độ tin cậy cao, tuổi thọ lớn và được ứng dụng rộng rãi trong hệ thống tưới tiêu, khí nén, cấp nước, dầu thủy lực, hơi nước và dây chuyền sản xuất.
Ưu điểm nổi bật:
- Tương thích trực tiếp với PLC 24VDC
- Hoạt động nhanh, tuổi thọ cao (hàng triệu chu kỳ)
- Dễ bảo trì, an toàn khi mất điện
- Loại phổ biến: 2/2-way (NC/NO), pilot-operated và direct-acting
Thương hiệu khuyến nghị: ASCO (Emerson) Series 8210, EF8210, 8320, Series 327.
Yếu tố chọn van: Môi chất → Lưu lượng (Kv) → Áp suất → Trạng thái an toàn (NC/NO) → Môi trường lắp đặt.
Van solenoid 24VDC hiện là giải pháp tiêu chuẩn trong tủ điều khiển công nghiệp nhờ khả năng tích hợp dễ dàng với hệ thống tự động hóa. Bài viết này tổng hợp đầy đủ nguyên lý hoạt động, thông số kỹ thuật, phân loại, cách chọn và hướng dẫn sử dụng thực tế cho các dòng van ASCO phổ biến tại Việt Nam.
1. Van Solenoid 24V là gì? Nguyên lý hoạt động
Van solenoid 24V (hay van điện từ 24VDC) là thiết bị van tự động sử dụng lực điện từ để đóng/mở dòng chảy mà không cần tác động cơ học thủ công. Đây là giải pháp được ưa chuộng nhất trong tự động hóa công nghiệp nhờ tính tương thích cao với PLC và bộ điều khiển 24VDC.
Nguyên lý hoạt động:
Khi cấp điện 24V DC vào cuộn dây solenoid (coil), từ trường được tạo ra kéo lõi thép di động (plunger/armature) di chuyển, đóng hoặc mở orifice. Khi ngắt điện, lò xo hồi vị đưa van về vị trí ban đầu (thường là Normally Closed – NC).
Cấu tạo chính gồm 4 bộ phận chính:
- Solenoid coil: Cuộn dây tạo từ trường (công suất điển hình 1,5 – 30W, Class F hoặc H).
- Plunger (armature): Lõi thép di chuyển tuyến tính.
- Valve body & orifice: Thân van (đồng thau, inox 316) và lỗ thông.
- Return spring: Đảm bảo trạng thái an toàn khi mất điện.
Phân loại theo nguyên lý tác động (theo phân loại ngành van công nghiệp):
- Direct-acting: Hoạt động từ 0 bar, phù hợp lưu lượng nhỏ, đáp ứng nhanh.
- Pilot-operated: Sử dụng áp suất dòng chảy hỗ trợ, lưu lượng lớn, tiết kiệm điện (ΔP min ≈ 0,3–0,5 bar).
- Semi-direct: Kết hợp ưu điểm của cả hai loại.
2. Thông số kỹ thuật quan trọng của van solenoid 24VDC
| Thông số | Đơn vị | Dải điển hình | Lưu ý kỹ thuật |
| Điện áp danh định | VDC | 24V DC (±10%) | Tương thích PLC trực tiếp |
| Công suất cuộn dây | W | 1,5 – 30 W (EF/Next Gen: ~1–2W) | Class F/H, tiết kiệm điện |
| Áp suất hoạt động | bar | 0 – 10 bar (nước/khí); lên đến 16 bar | Pilot cần ΔP ≥ 0,3 bar |
| Hệ số lưu lượng Kv | m³/h | 0,01 – 50+ | Tra datasheet từng model |
| Nhiệt độ môi chất | °C | -10 đến +90 (NBR); cao hơn với FKM/PTFE | Phụ thuộc seal |
| Độ bảo vệ | — | IP65 / IP67 / IP68 | IP67 phù hợp ngoài trời |
| Thời gian đáp ứng | ms | 10 – 500 | Direct-acting nhanh hơn |
| Tuổi thọ cơ học | chu kỳ | Hàng triệu (ASCO >10 triệu) | Phụ thuộc bảo trì |
3. Phân loại van solenoid 24V theo số cửa và ứng dụng
Van solenoid được phân loại chủ yếu theo số cổng (ports) và vị trí chuyển mạch, giúp kỹ sư lựa chọn phù hợp với từng loại actuator hoặc hệ thống điều khiển.
3.1. Van 2/2-way – Loại phổ biến nhất (Van nước 24V, van khí nén) Đây là loại van on/off đơn giản nhất, được sử dụng rộng rãi để đóng/mở hoàn toàn dòng chảy.
| Đặc điểm | Van 2/2-way NC | Van 2/2-way NO |
| Trạng thái mất điện | Đóng (an toàn) | Mở |
| Ứng dụng chính | Tưới tiêu, cấp nước, khí nén, hóa chất | Làm mát, thoát áp nhanh, xả khẩn cấp |
| Áp suất điển hình | 0–10 bar | 0–10 bar |
| Ưu điểm | An toàn khi mất điện | Cho phép dòng chảy khi mất điện |
3.2. Van 3/2-way, 5/2-way và 5/3-way (Dùng cho khí nén) Các van đa cổng chuyên dùng điều khiển xi-lanh khí nén:
- 3/2-way: Điều khiển xi-lanh tác động đơn (single-acting), có cổng xả.
- 5/2-way: Tiêu chuẩn cho xi-lanh tác động kép (double-acting) trên robot, máy tự động.
- 5/3-way: Có vị trí trung gian (giữ áp, xả áp), dùng khi cần giữ vị trí xi-lanh ổn định.
Tiêu chuẩn kết nối: ISO 15407-1, NAMUR.
Model khuyến nghị: ASCO Series 327 (direct-acting 3/2-way) – hoạt động từ 0 bar, tuổi thọ cao, phù hợp khí sạch.

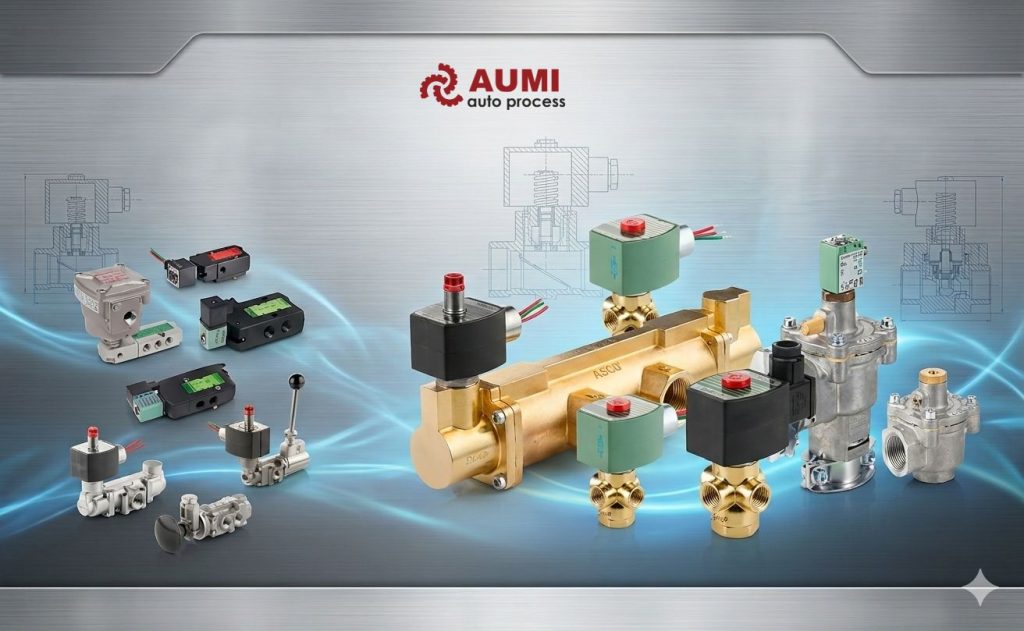

4. Van Solenoid ASCO (Emerson) – Các dòng phổ biến tại Việt Nam
ASCO là thương hiệu thuộc Emerson Electric (Mỹ), có hơn 130 năm kinh nghiệm trong lĩnh vực van điện từ và thiết bị điều khiển lưu chất. ASCO nổi tiếng với chất lượng cao cấp, độ tin cậy vượt trội, chứng nhận quốc tế UL, CE, ATEX, SIL-3 và là lựa chọn hàng đầu của các tập đoàn lớn trên toàn thế giới trong ngành tự động hóa công nghiệp, dầu khí, thực phẩm, HVAC và xử lý nước.
Tại Việt Nam, Công ty Thiết bị Công nghiệp và Tự động hóa AUMI là nhà phân phối chính thức của Emerson – ASCO, cung cấp đầy đủ sản phẩm van solenoid chính hãng, coil, repair kit và hỗ trợ kỹ thuật chuyên sâu từ đội ngũ kỹ sư giàu kinh nghiệm.
Dưới đây là các dòng van solenoid ASCO 24VDC được sử dụng phổ biến nhất hiện nay:
| Model / Series | Nguyên lý | Kết nối | Áp suất (bar) | Môi chất chính | IP | Đặc điểm nổi bật |
| ASCO 8210 / Series 210 | Pilot-operated | G1/4″ – G2″ (hoặc NPT) | 0.3 – 10 (tùy size) | Nước, khí nén, dầu nhẹ, general service | IP65 (có EF/IP67) | Phổ biến nhất cho general purpose, lưu lượng lớn, kinh tế. |
| ASCO EF8210 (RedHat II) | Pilot-operated | G1/4″ – G2″ | 0.3 – 10 | Nước, khí nén | IP65/67 | Tiết kiệm điện, coil bền, phù hợp PLC 24VDC. |
| ASCO 8320 / Series 320 | Direct-acting (3/2-way) | 1/8″ – 1/4″ | 0 – ~10-12 | Khí sạch, nước, dầu nhẹ, air/gas | IP65 | Miniature, zero min pressure, nhanh, không dùng steam. Sửa từ bài gốc. |
| ASCO Series 327 (8327) | Direct-acting (3/2-way) | 1/4″ (có 1/2″) | 0 – 10 (tiêu chuẩn) | Khí sạch, nước, dầu nhẹ | IP65 | Zero min pressure, SIL-3 capable, tuổi thọ cao, phù hợp NAMUR. Sửa áp suất. |
| ASCO 8222 / Series 222 (khuyến nghị steam) | Pilot-operated | 1/4″ – 1″ | Tùy model (cao cho steam) | Hơi nước, hot water | IP65 | Chịu nhiệt cao, thay thế cho steam (không dùng 8320). |
Lưu ý quan trọng khi dùng bảng:
- Luôn tra datasheet cụ thể model + coil 24VDC trên website Emerson.com/ASCO vì thông số thay đổi theo orifice, seal (NBR/FKM/PTFE), body (brass/SS316).
- 24VDC coil: Tương thích PLC, công suất thấp (RedHat II/Next Gen ~1-2W tiết kiệm).
- AUMI là nhà phân phối chính thức → hỗ trợ tư vấn model chính xác, repair kit, coil.
5. Nguồn điện 24VDC cho van solenoid
Nguồn điện ổn định quyết định trực tiếp tuổi thọ cuộn dây và độ tin cậy hệ thống. Van solenoid 24VDC là tải cảm kháng, tạo dòng peak (inrush) khi plunger di chuyển.
Thông số coil điển hình (ASCO RedHat II / Next Generation):
- Công suất: 1,5 – 30W (phiên bản tiết kiệm chỉ 1–2W).
- Điện áp hoạt động tối ưu: 20–25VDC (±10%).
Khuyến nghị nguồn:
- Sử dụng nguồn DIN-rail công nghiệp: PULS CP Series (CP10.241, CP20.241), Phoenix Contact, Mean Well.
- Khả năng chịu surge/dòng peak tốt.
- Tính tổng công suất với hệ số an toàn 1,5–2 lần.
- Dây dẫn tiết diện đủ lớn, cáp shield, nối đất tốt để giảm nhiễu PLC.
Lưu ý: Coil nóng khi hoạt động liên tục là bình thường (Class F/H cho phép). Nếu quá nóng hoặc có mùi khét cần kiểm tra ngay.
6. Hướng dẫn chọn van solenoid 24V theo 5 tiêu chí
Bước 1: Xác định môi chất & vật liệu tương thích (thân van: đồng thau/inox 316; seal: NBR/FKM/PTFE/EPDM).
Bước 2: Tính toán lưu lượng (Kv/Cv) với hệ số dư 20–30%. Công thức cho chất lỏng: Kv = Q × √(ρ / ΔP) (Q: m³/h, ρ_rel: tỷ trọng tương đối (nước = 1), ΔP: bar). Tra bảng Kv trong datasheet ASCO.
Bước 3: Chọn trạng thái an toàn
- NC: Ưu tiên cho hầu hết ứng dụng (an toàn).
- NO: Dùng cho thoát áp hoặc dòng chảy liên tục.
Bước 4: Chọn kiểu kết nối và kích cỡ (BSP/G, NPT; size G1/4″ đến G2″).
Bước 5: Đánh giá môi trường lắp đặt (IP65/IP67, ATEX, nhiệt độ, rung động).
7. Hướng dẫn lắp đặt và bảo trì van solenoid 24V
Lắp đặt đúng cách:
- Lắp theo chiều mũi tên trên thân van.
- Bắt buộc lắp Y-strainer ≥40 micron trước van.
- Coil hướng lên hoặc ngang (không hướng xuống).
- Sử dụng cáp shield, siết chặt terminal, nối đất tốt.
- Kiểm tra áp suất, điện áp trước khi cấp nguồn.
Bảo trì định kỳ:
- 3 tháng: Vệ sinh strainer, kiểm tra rò rỉ và manual override.
- 6 tháng: Đo điện trở coil, kiểm tra nhiệt độ.
- 1–2 năm: Thay seal bằng repair kit chính hãng ASCO.
Luôn tham khảo Installation & Maintenance Instructions của model cụ thể trên website Emerson.
Câu hỏi thường gặp về van solenoid 24V (FAQ)
Q1. Van solenoid 24VDC là gì?
Van solenoid 24VDC (van điện từ 24V) là thiết bị tự động sử dụng lực điện từ để đóng/mở dòng chảy của khí nén, nước, dầu hoặc hơi. Van hoạt động trực tiếp với nguồn 24VDC từ PLC, rất phổ biến trong tự động hóa công nghiệp nhờ độ tin cậy cao và tích hợp dễ dàng.
Q2. Direct-acting và pilot-operated khác nhau như thế nào?
- Direct-acting: Hoạt động ngay từ 0 bar, đáp ứng nhanh, phù hợp lưu lượng nhỏ và áp suất thấp.
- Pilot-operated: Sử dụng áp suất dòng chảy hỗ trợ, cho lưu lượng lớn hơn, tiết kiệm điện nhưng yêu cầu áp suất tối thiểu (thường 0,3–0,5 bar).
Q3. Van điện từ 24VDC có dùng trực tiếp với PLC được không?
Có. Van 24VDC tương thích hoàn toàn với ngõ ra (output) của PLC mà không cần relay trung gian. Chỉ cần đảm bảo nguồn 24VDC ổn định và tính đủ dòng peak khi nhiều van hoạt động cùng lúc.
Q4. Khi chọn van solenoid 24V cần quan tâm những gì quan trọng nhất?
Cần xem xét 5 yếu tố chính: loại môi chất (để chọn seal và thân van), lưu lượng (Kv/Cv), áp suất làm việc, trạng thái an toàn (NC/NO) và cấp bảo vệ IP (IP65/IP67) phù hợp môi trường lắp đặt.
Q5. Coil van solenoid 24V bị nóng có bình thường không?
Coil nóng khi hoạt động liên tục là hiện tượng bình thường (Class F/H cho phép nhiệt độ cao). Tuy nhiên, nếu coil quá nóng hoặc có mùi khét thì phải kiểm tra ngay nguồn điện, điện áp và tình trạng van để tránh hỏng coil.
Q6. Van solenoid 24VDC dùng được cho những môi chất nào?
Van có thể sử dụng cho nước sạch, khí nén, dầu nhẹ, hơi nước và một số hóa chất. Quan trọng là phải chọn đúng vật liệu thân van (đồng thau/inox 316) và seal (NBR/FKM/PTFE/EPDM) phù hợp với từng loại môi chất và nhiệt độ.
Q7. Nên chọn van Normally Closed (NC) hay Normally Open (NO)?
- NC: Khuyến nghị cho hầu hết ứng dụng vì van tự động đóng khi mất điện, đảm bảo an toàn.
- NO: Chỉ dùng khi cần dòng chảy liên tục hoặc xả áp khẩn cấp khi mất điện.
Kết luận
Van solenoid 24VDC là giải pháp điều khiển lưu chất tự động linh hoạt và phổ biến nhất trong công nghiệp hiện đại. Việc chọn đúng model theo 5 tiêu chí sẽ đảm bảo hệ thống vận hành ổn định, an toàn và tiết kiệm chi phí dài hạn.
