Cách chọn transmitter phù hợp cho hệ thống đo công nghiệp

Cách chọn transmitter đúng là phải bắt đầu từ tín hiệu đầu vào, tín hiệu đầu ra, dải đo, độ chính xác, môi trường lắp đặt và cách cấu hình. Nếu chọn sai transmitter, hệ thống đo có thể bị sai lệch tín hiệu, nhiễu, khó tích hợp với PLC/DCS hoặc phát sinh lỗi khi vận hành lâu dài.

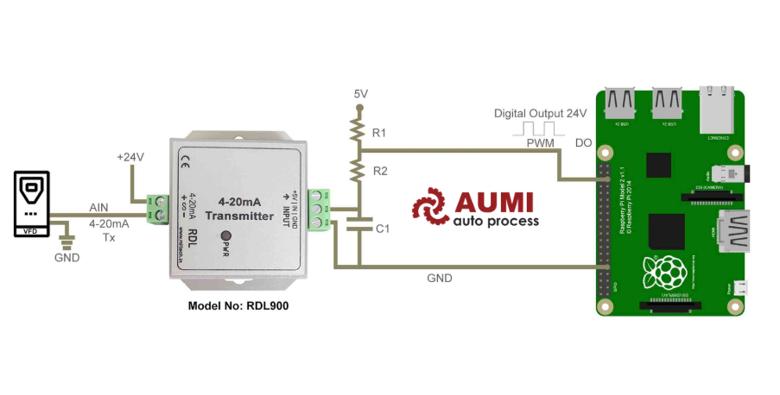

Trong hệ thống tự động hóa công nghiệp, transmitter có nhiệm vụ chuyển đổi tín hiệu từ cảm biến thành tín hiệu tiêu chuẩn như 4–20 mA, 0–10 V hoặc HART để PLC, DCS, bộ hiển thị hoặc hệ thống giám sát có thể xử lý. Vì vậy, transmitter không chỉ là “bộ chuyển đổi tín hiệu”, mà là mắt xích ảnh hưởng trực tiếp đến độ chính xác và độ ổn định của toàn bộ vòng đo.

• Chọn transmitter cần bắt đầu từ input: RTD, thermocouple, mV, ohm, áp suất hay dòng/áp.
• Sau đó xác định output: 4–20 mA, 0–10 V, HART hoặc tín hiệu analog khác.
• Dải đo phải phù hợp với process range thực tế, không chọn quá rộng nếu cần độ phân giải tốt.
• Độ chính xác cần xem theo % span, °C, K hoặc full scale, không chỉ nhìn tên model.
• Với nhà máy có nhiều điểm đo, nên ưu tiên transmitter dễ cấu hình, kiểm tra và bảo trì.

1. Transmitter là gì?

Transmitter là thiết bị chuyển đổi tín hiệu từ cảm biến thành tín hiệu tiêu chuẩn để truyền về PLC, DCS hoặc bộ hiển thị. Trong công nghiệp, transmitter thường dùng cho nhiệt độ, áp suất, dòng/áp, mức, lưu lượng và nhiều biến đo khác.

Transmitter nhận tín hiệu đầu vào từ cảm biến, sau đó xử lý và chuyển đổi thành tín hiệu đầu ra ổn định hơn. Ví dụ, cảm biến nhiệt độ Pt100 thay đổi điện trở theo nhiệt độ; transmitter sẽ chuyển giá trị điện trở đó thành tín hiệu 4–20 mA tương ứng với dải đo đã cấu hình.

Trong đo lường công nghiệp, tín hiệu 4–20 mA vẫn rất phổ biến vì có khả năng truyền xa, ít bị ảnh hưởng bởi sụt áp trên dây và dễ phát hiện lỗi hơn tín hiệu 0–10 V trong nhiều ứng dụng process. Với HART, thiết bị có thể truyền đồng thời tín hiệu analog 4–20 mA và tín hiệu số để gửi thêm thông tin cấu hình, chẩn đoán hoặc trạng thái thiết bị. FieldComm Group mô tả HART là giao thức có hai kênh truyền thông đồng thời: tín hiệu analog 4–20 mA và tín hiệu digital chồng lên tín hiệu analog mà không làm gián đoạn tín hiệu chính.

2. Cách chọn transmitter theo input output

Bước đầu tiên trong cách chọn transmitter là xác định đúng input và output. Input phải khớp với cảm biến đang dùng, còn output phải tương thích với PLC, DCS, bộ hiển thị hoặc hệ thống điều khiển hiện có.

Với transmitter, input output là phần quan trọng nhất. Nếu input không đúng, transmitter sẽ không đọc được cảm biến. Nếu output không đúng, tín hiệu sẽ không tương thích với thiết bị điều khiển phía sau.

Các loại input thường gặp gồm:

AUMI cũng cung cấp nhóm INOR transmitter có nhiều dòng phù hợp cho tín hiệu nhiệt độ. Ví dụ, IPAQ R330 INOR là transmitter 2 dây dạng rail-mounted, nhận input RTD, TC, mV, ohm và xuất output 4–20 mA. Dòng này hỗ trợ các cảm biến RTD như Pt100, Pt1000, Ni100, Ni120, Ni1000, Cu10 và các thermocouple type B, C, D, E, J, K, N, R, S, T.

3. Chọn dải đo như thế nào để không bị sai số lớn?

Dải đo nên bao phủ toàn bộ giá trị vận hành thực tế nhưng không nên chọn quá rộng nếu không cần thiết. Dải đo càng phù hợp, tín hiệu đầu ra càng có ý nghĩa và hệ thống điều khiển càng dễ đọc chính xác.

Một lỗi phổ biến là chọn transmitter có dải đo quá rộng “cho an toàn”. Ví dụ, nếu quy trình thực tế chỉ vận hành trong khoảng 0–100°C nhưng cấu hình transmitter từ -200 đến 850°C, tín hiệu 4–20 mA sẽ bị trải trên một khoảng quá rộng. Khi đó, thay đổi nhỏ trong process có thể khó quan sát hơn trên hệ thống điều khiển.

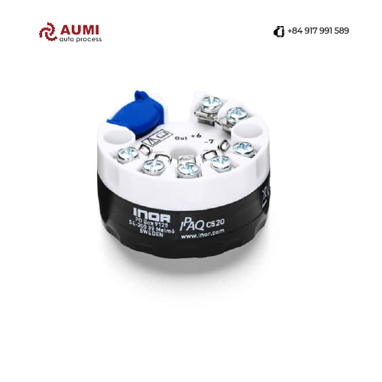

Với cảm biến nhiệt độ, cần phân biệt giữa dải đo cảm biến hỗ trợ và dải đo thực tế cần cấu hình. Ví dụ, AUMI ghi nhận dòng IPAQ C520 INOR hỗ trợ Pt100 theo IEC 60751 trong dải -200 đến +850°C, nhưng khi lắp trong hệ thống thực tế, kỹ sư vẫn nên cấu hình dải đo theo process range thật của ứng dụng.

Bên cạnh đó, đối với cảm biến nhiệt điện trở thermocouple, tiêu chuẩn IEC 60584-1:2013 quy định các hàm tham chiếu và sai số cho nhiều loại thermocouple, bao gồm type R, S, B, J, T, E, K, N, C và A. Do đó, khi lựa chọn temperature transmitter cho thermocouple, cần xác định chính xác loại thermocouple đang sử dụng, thay vì chỉ dựa trên dải nhiệt độ làm việc tổng quát.

4. Độ chính xác của transmitter nên đọc như thế nào?

Độ chính xác của transmitter cần đọc theo đơn vị mà nhà sản xuất công bố, như ±°C, ±K, ±% span hoặc ±% full scale. Không nên so sánh hai transmitter chỉ bằng giá nếu chưa kiểm tra accuracy, sensor input và điều kiện vận hành.

Độ chính xác không chỉ phụ thuộc vào transmitter, mà còn phụ thuộc vào cảm biến, dây tín hiệu, cách đấu nối, nhiễu điện từ, nhiệt độ môi trường và cách cấu hình dải đo. Với RTD, việc dùng kết nối 2 dây, 3 dây hay 4 dây cũng ảnh hưởng đến sai số do điện trở dây dẫn.

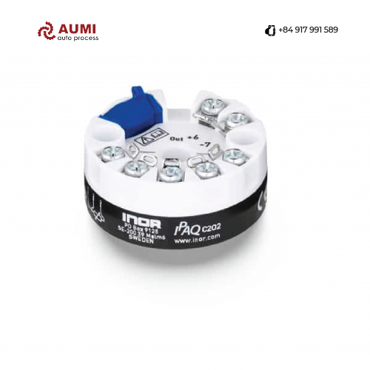

Ví dụ, AUMI ghi nhận IPAQ C202 INOR là transmitter 2 dây chuyên dụng cho Pt100, output 4–20 mA, với độ chính xác điển hình tối đa ±0.1 K hoặc ±0.1% dải đo. Đây là thông số cần đọc kỹ vì “±0.1 K” và “±0.1% dải đo” có ý nghĩa khác nhau tùy ứng dụng.

5. Chọn output: 4–20 mA, 0–10 V hay HART?

4–20 mA phù hợp với phần lớn hệ thống đo công nghiệp cần truyền tín hiệu ổn định. 0–10 V thường dùng cho khoảng cách ngắn hoặc hệ HVAC. HART phù hợp khi cần cấu hình, chẩn đoán và truyền thêm dữ liệu số trên cùng vòng tín hiệu.

Không có một output tốt nhất cho mọi ứng dụng. Cần chọn theo thiết bị nhận tín hiệu và môi trường vận hành.

Các dòng như IPAQ C520 hoặc IPAQ R530 INOR tại AUMI hỗ trợ output 4–20 mA + HART protocol, phù hợp với hệ thống cần cấu hình và chẩn đoán nâng cao.

Bộ cách ly IsoPAQ-131P INOR

Nếu cần chuyển đổi hoặc cách ly tín hiệu analog, doanh nghiệp có thể tham khảo các dòng IsoPAQ INOR. Ví dụ, IsoPAQ-131P dùng để cách ly và chuyển đổi tín hiệu 0–20 mA, 4–20 mA và 0–10 V; sản phẩm này phù hợp khi hệ thống cần giảm nhiễu, tách mass hoặc chuyển đổi tín hiệu giữa các thiết bị.

6. Cấu hình transmitter cần chú ý gì?

Cấu hình transmitter phải đảm bảo khớp với cảm biến, dải đo, tín hiệu đầu ra và môi trường vận hành. Thiết lập đúng giúp giảm sai số, báo lỗi chính xác và dễ bảo trì.

Khi triển khai transmitter, việc cấu hình không chỉ là nhập dải đo. Một cấu hình sai có thể dẫn đến giá trị đo hiển thị sai, cảnh báo giả hoặc điều khiển không chính xác trong hệ thống. Do đó, cần chú ý các yếu tố sau:

• Loại cảm biến (Sensor type): Xác định loại cảm biến được sử dụng, ví dụ Pt100, Pt1000, thermocouple K/J/T, cảm biến áp suất hoặc tín hiệu điện trở/mV.
• Dải đo (Measurement range): Chọn dải đo phù hợp với giá trị vận hành thực tế của quá trình, tránh chọn quá rộng làm giảm độ phân giải.
• Tín hiệu đầu ra (Output scaling): Xác định tín hiệu 4–20 mA, 0–10 V hoặc HART, và mapping tín hiệu với dải đo (ví dụ 4 mA = 0°C, 20 mA = 100°C).
• Chế độ báo lỗi (Failure mode): Thiết lập hành vi khi sensor đứt dây, vượt dải đo hoặc gặp sự cố, ví dụ output 3,8 mA hoặc 21 mA để báo lỗi.
• Cách đấu dây (Wiring): Chọn đúng cấu hình 2 dây, 3 dây hoặc 4 dây tùy loại transmitter và yêu cầu đo lường.
• Vị trí lắp đặt (Mounting): Chọn kiểu lắp thích hợp: head-mounted (trên đầu cảm biến), rail-mounted (lắp trên thanh DIN) hoặc field-mounted (lắp trực tiếp tại hiện trường).

Một số transmitter INOR hiện đại trên AUMI hỗ trợ cấu hình không dây qua NFC hoặc Bluetooth, giúp cấu hình nhanh và kiểm tra tại hiện trường mà không cần tháo thiết bị khỏi hệ thống.

Theo kinh nghiệm thực tế của AUMI, nhiều lỗi phổ biến khi lắp đặt transmitter đến từ việc chưa cung cấp đầy đủ thông tin về cảm biến, dải đo và yêu cầu output. Do đó, trước khi triển khai, doanh nghiệp nên xác định rõ loại cảm biến, phạm vi đo, output mong muốn, môi trường vận hành và kiểu đấu dây để chọn cấu hình transmitter chính xác, giảm sai số và nâng cao độ tin cậy của toàn bộ hệ thống đo.

7. Vì sao chọn đúng transmitter giúp giảm bảo trì?

Việc chọn transmitter đúng giúp giảm công tác kiểm tra thủ công, nâng cao giám sát thời gian thực và phát hiện lỗi sớm, từ đó tiết kiệm chi phí vận hành.

Trong một case study quốc tế, nhà máy áp dụng giám sát các van xả hơi (steam trap) – thiết bị quan trọng trong hệ thống hơi nóng – với gần 100 van xả hơi. Trước khi triển khai transmitter, lịch bảo trì thủ công chỉ thực hiện được một lần mỗi năm, vì mỗi van cần khoảng 1 giờ kiểm tra, dẫn đến tổng cộng 100 giờ lao động/năm.

Sau đó, nhà máy lắp 9 bộ transmitter không dây âm thanh (Wireless Acoustic Transmitters) để giám sát van xả hơi theo thời gian thực. Kết quả: trong lần bảo trì gần nhất, 22% van xả hơi cần thay thế, và transmitter giúp đội kỹ thuật xác định chính xác các van gặp vấn đề thay vì dựa vào kiểm tra thủ công bằng nhiệt độ.

Case study này cho thấy việc lựa chọn transmitter phù hợp theo loại biến đo, tín hiệu đầu ra và dải đo không chỉ đảm bảo dữ liệu chính xác, mà còn hỗ trợ vận hành, bảo trì dự đoán và giảm rủi ro downtime. Đối với các ứng dụng đo nhiệt độ, áp suất hay dòng chảy, việc chọn transmitter đúng vẫn là yếu tố quyết định hiệu quả hệ thống đo lường và tự động hóa.

Nguồn: Process Online

Một số câu hỏi thường gặp

Q: Cách chọn transmitter nên bắt đầu từ đâu?
A: Nên bắt đầu từ input và output. Trước tiên cần biết transmitter nhận tín hiệu gì, ví dụ Pt100, thermocouple, mV, ohm hoặc áp suất. Sau đó xác định output cần đưa về PLC/DCS là 4–20 mA, 0–10 V, HART hay dạng tín hiệu khác.

Q: Transmitter 2 dây và 4 dây khác nhau thế nào?
A: Transmitter 2 dây thường dùng nguồn loop-powered, trong đó nguồn cấp và tín hiệu 4–20 mA đi chung một vòng dây. Transmitter 4 dây thường có nguồn cấp riêng và output riêng, phù hợp khi cần nhiều dạng output hoặc công suất xử lý cao hơn.

Q: Dải đo transmitter nên chọn rộng hay hẹp?
A: Dải đo nên đủ bao phủ process range thực tế nhưng không nên quá rộng nếu không cần thiết. Dải đo quá rộng có thể làm giảm độ phân giải tín hiệu trong vùng vận hành chính, khiến hệ thống điều khiển khó theo dõi thay đổi nhỏ.

Q: Khi nào nên chọn transmitter có HART?
A: Nên chọn HART khi cần cấu hình từ xa, đọc thông tin thiết bị, chẩn đoán lỗi hoặc tích hợp với hệ thống bảo trì thông minh. HART vẫn giữ tín hiệu chính 4–20 mA, đồng thời truyền thêm dữ liệu số trên cùng vòng tín hiệu.

Q: Doanh nghiệp cần cung cấp thông tin gì để chọn transmitter phù hợp?
A: Cần cung cấp loại cảm biến, dải đo, output mong muốn, môi trường lắp đặt, kiểu lắp, thiết bị nhận tín hiệu và yêu cầu cấu hình. Với các thông tin này, AUMI có thể hỗ trợ chọn transmitter INOR, pressure transmitter hoặc bộ cách ly/chuyển đổi tín hiệu phù hợp với hệ thống thực tế.
