Fork Sensor (cảm biến nĩa): Cấu tạo, nguyên lý hoạt động và ứng dụng thực tế
- Fork sensor (cảm biến nĩa) là cảm biến tích hợp bộ phát và thu trong cùng một khe chữ U.
- Được sử dụng phổ biến để phát hiện nhãn, đếm vật nhỏ và giám sát vật liệu cuộn.
- Có hai công nghệ chính: quang điện và siêu âm.
- Các thông số cần quan tâm gồm: fork width, MDO, tần số chuyển mạch, đầu ra và cấp bảo vệ IP.
- Với nhãn trong suốt hoặc phản quang, fork sensor siêu âm thường cho hiệu quả cao hơn.
Fork sensor (cảm biến nĩa, hay cảm biến dạng càng cua) là loại cảm biến quang điện tử tích hợp bộ phát và bộ thu trong cùng một vỏ hình chữ U, tạo thành một khe cảm biến cố định. Bất kỳ vật thể nào di chuyển qua khe này đều làm suy giảm hoặc gián đoạn chùm tia sáng (hoặc sóng siêu âm), kích hoạt tín hiệu đầu ra.
Nhờ cấu trúc tích hợp sẵn này, fork sensor không cần căn chỉnh đối quang giữa bộ phát và thu riêng lẻ — đây là lợi thế cốt lõi so với cặp thu-phát thông thường. Trong sản xuất công nghiệp hiện đại, fork sensor được ứng dụng rộng rãi trong phát hiện nhãn trên băng tải, đếm vật nhỏ, giám sát cạnh cuộn vải hoặc giấy, và kiểm tra lỗ khuyết trên linh kiện điện tử.
Bài viết dưới đây sẽ giúp bạn hiểu rõ nguyên lý hoạt động, phân loại, thông số kỹ thuật quan trọng và cách lựa chọn fork sensor phù hợp với từng ứng dụng.
1. Fork Sensor là gì? Khi nào nên sử dụng cảm biến nĩa?
Fork sensor (cảm biến nĩa hay cảm biến dạng càng cua) là một loại cảm biến công nghiệp được thiết kế với hình dạng chữ U đặc trưng, cho phép phát hiện vật thể đi qua vùng cảm biến mà không cần tiếp xúc trực tiếp. Thiết bị này thường được sử dụng trong các ứng dụng yêu cầu độ chính xác cao như phát hiện nhãn trên máy dán nhãn, đếm sản phẩm kích thước nhỏ, giám sát vật liệu dạng cuộn hoặc kiểm tra sự hiện diện của linh kiện trên dây chuyền sản xuất.
So với nhiều loại cảm biến quang thông thường, fork sensor có ưu điểm nổi bật về khả năng lắp đặt nhanh, duy trì độ ổn định trong quá trình vận hành và hạn chế sai số do rung động cơ khí hoặc lệch vị trí. Nhờ đó, thiết bị được ứng dụng rộng rãi trong các ngành thực phẩm, dược phẩm, bao bì, điện tử và in ấn.
Trên thị trường hiện nay, fork sensor được phát triển với nhiều công nghệ khác nhau nhằm đáp ứng đa dạng yêu cầu ứng dụng. Trong đó, dòng cảm biến quang điện phù hợp với hầu hết các bài toán phát hiện vật thể thông thường, còn dòng cảm biến siêu âm được ưu tiên khi làm việc với nhãn trong suốt, vật liệu phản quang hoặc bề mặt có độ tương phản thấp.
Việc lựa chọn đúng loại fork sensor không chỉ giúp nâng cao độ chính xác của hệ thống mà còn giảm thời gian dừng máy, tối ưu chi phí vận hành và cải thiện hiệu suất của toàn bộ dây chuyền sản xuất.
2. Fork Sensor hoạt động như thế nào? Nguyên lý cơ bản
Tóm tắt: Fork sensor hoạt động theo nguyên lý through-beam — bộ phát và bộ thu đối mặt nhau qua khe hở cố định (fork width). Vật thể đi qua khe làm suy giảm tín hiệu; bộ so ngưỡng nội tạo ra tín hiệu đầu ra số (PNP/NPN).
Trong một fork sensor quang điện (photoelectric fork sensor), bộ phát LED hồng ngoại hoặc ánh sáng đỏ nhìn thấy chiếu chùm tia hẹp sang bộ thu photodiode được định vị sẵn ở cánh nĩa đối diện. Khoảng cách giữa hai cánh nĩa — gọi là fork width — thường dao động từ 3 mm đến hơn 100 mm tùy dòng sản phẩm và ứng dụng.
Khi vật thể đi qua khe, chùm tia bị cản hoặc suy giảm. Mạch so ngưỡng (threshold comparator) bên trong xử lý tín hiệu và chuyển đổi thành output số. Độ nhạy có thể điều chỉnh qua nút teach-in hoặc IO-Link để phân biệt các vật liệu có độ trong suốt khác nhau.
Fork sensor siêu âm (Ultrasonic Fork Sensor) — nguyên lý bổ sung
Thay vì ánh sáng, fork sensor siêu âm sử dụng sóng âm tần số cao để xác định sự hiện diện của vật thể dựa trên mức độ suy giảm âm (attenuation). Nguyên lý này không phụ thuộc vào màu sắc, độ bóng, hay độ trong suốt của vật liệu — lợi thế rõ rệt khi phát hiện nhãn trong hoặc nhãn đen bóng mà cảm biến quang gặp khó khăn.
Phân loại theo nguyên lý: Cảm biến quang (phổ biến, phát hiện đối tượng đục hoặc bán trong suốt) và cảm biến siêu âm (phát hiện nhãn trong suốt, phản chiếu, hoặc in mực đậm mà không cần điều kiện bề mặt).

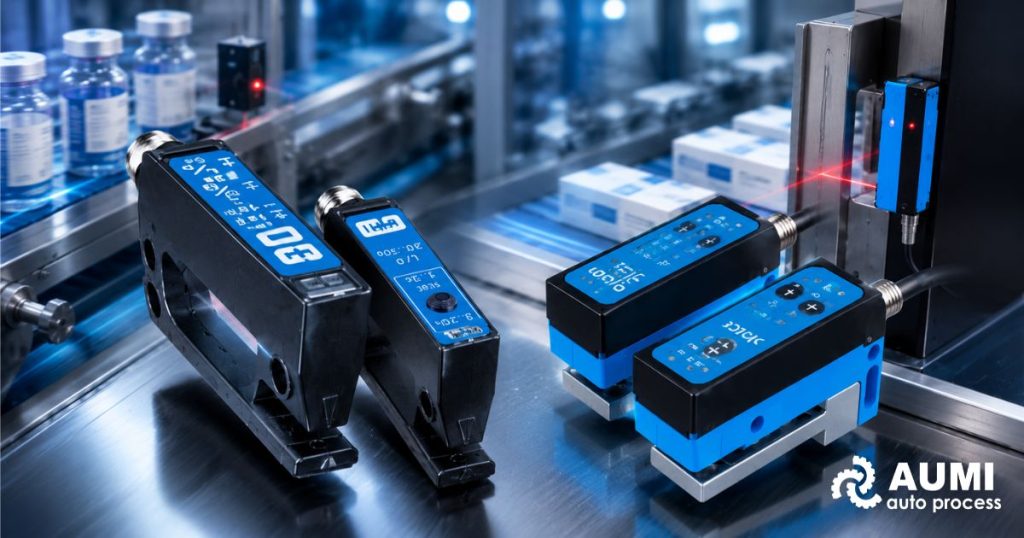

3. Phân loại Fork Sensor: Quang và siêu âm
Trên thị trường công nghiệp hiện nay, fork sensor được phân loại chủ yếu theo nguyên lý phát hiện và kích thước khe cảm biến. Mỗi loại phù hợp với một nhóm ứng dụng khác nhau:
| Loại | Nguyên lý | Phát hiện được | Hạn chế | Ứng dụng điển hình |
| Quang (Infrared / Red light) | Thu-phát ánh sáng LED | Vật đục, bán trong suốt, nhãn mờ | Khó phát hiện nhãn trong suốt, phụ thuộc màu bề mặt | Đếm sản phẩm, phát hiện nhãn mờ, vật liệu bao bì |
| Quang Laser | Chùm laser tập trung | Vật rất nhỏ (< 1 mm), linh kiện điện tử | Chi phí cao hơn LED, cần bảo vệ mắt (Class 1) | Kiểm tra lỗ mạch in, linh kiện SMD |
| Siêu âm (Ultrasonic) | Sóng âm tần số cao | Nhãn trong suốt, phản chiếu, đen bóng, mọi màu sắc | Tốc độ đáp ứng chậm hơn quang | Máy dán nhãn, nhãn trong suốt, phim nhựa |
Nguồn tham khảo: SICK Fork Sensors Overview (www.sick.com/WFS, www.sick.com/UFS); Datasensing – What is a photoelectric sensor? (2024); AutomationDirect Fork Sensors technical overview.
4. Thông số kỹ thuật cần nắm khi chọn Fork Sensor
Tóm tắt: Năm thông số quan trọng nhất khi chọn fork sensor: fork width, đối tượng nhỏ nhất phát hiện được (MDO), tần số chuyển mạch, điện áp nguồn và cấp bảo vệ IP.
4.1 Fork width và fork depth (kích thước khe)
Fork width là chiều rộng khe hở giữa hai cánh nĩa — quyết định kích thước vật thể tối đa có thể đi qua. Fork depth là chiều sâu khe theo hướng vuông góc với chùm tia, ảnh hưởng đến khả năng phát hiện vật thể mỏng. Với dòng SICK WFS3, fork width tiêu chuẩn là 3 mm và fork depth là 42 mm. Dòng UFS3-37 có fork width 2,6 mm.
4.2 Đối tượng nhỏ nhất phát hiện được (MDO — Minimum Detectable Object)
MDO là kích thước nhỏ nhất của vật thể hoặc khoảng hở mà cảm biến có thể phân biệt chắc chắn. Với fork sensor quang dùng LED hồng ngoại thông thường, MDO thường nằm trong khoảng 0,8–2 mm; dòng laser có thể đạt dưới 0,5 mm. Với fork sensor siêu âm SICK UFS, MDO đối với khoảng cách giữa nhãn (label gap) là 1 mm — cho phép tối ưu mật độ nhãn trên cuộn và giảm lãng phí vật liệu.
4.3 Tần số chuyển mạch (Switching frequency)
Tần số chuyển mạch xác định tốc độ tối đa mà cảm biến có thể phát hiện và ghi nhận các sự kiện liên tiếp. Với fork sensor quang công nghiệp thông thường, tần số chuyển mạch dao động từ 5 kHz đến hơn 15 kHz. Dòng WFS3 của SICK (model WFS3-40P01CS01) đạt 15 kHz với thời gian đáp ứng ≤ 46 µs (một số model khác như WFS3-40N/P415 có thể là 50 µs) — phù hợp với băng tải tốc độ cao.
4.4 Điện áp nguồn và loại đầu ra
Hầu hết fork sensor công nghiệp hoạt động trong dải điện áp 10–30 V DC, tương thích với hệ thống PLC 24 V phổ biến. Đầu ra có thể là PNP, NPN hoặc Push-pull (PNP/NPN). Với PLC S7-1200/1500 (Siemens) hay Q-series (Mitsubishi), đầu ra PNP 24 V DC là lựa chọn phổ biến nhất.
4.5 Cấp bảo vệ IP và tiêu chuẩn môi trường
Cấp bảo vệ IP theo IEC 60529 là thông số bắt buộc kiểm tra cho môi trường công nghiệp. IP65 (chống bụi hoàn toàn, chống tia nước) là tiêu chuẩn tối thiểu cho dây chuyền đóng gói. Môi trường thực phẩm hoặc dược phẩm có vệ sinh áp lực cao cần IP67 hoặc IP69K. EMC (khả năng tương thích điện từ) được đánh giá theo IEC 61000-6-2 và IEC 61000-6-4 cho ứng dụng công nghiệp.
| Thông số | Giá trị điển hình (fork sensor quang công nghiệp) | Ghi chú |
| Fork width | 3 mm – 100+ mm | Tùy dòng sản phẩm và ứng dụng |
| Điện áp nguồn | 10 – 30 V DC | Tương thích PLC 24 V DC tiêu chuẩn |
| Đầu ra | PNP, NPN, Push-pull | Push-pull linh hoạt nhất (dùng được cả hai kiểu PLC) |
| Tần số chuyển mạch | 5 – 15 kHz (quang); Response time: 440 µs (UFS3) | Chọn theo tốc độ dây chuyền |
| MDO (đối tượng nhỏ nhất) | 0,8 – 2 mm (quang LED); 1 mm gap (siêu âm) | Tùy theo nhà sản xuất và công nghệ |
| Cấp bảo vệ | IP65 (tiêu chuẩn); IP67/IP69K (wash-down) | Theo IEC 60529 |
| Nhiệt độ hoạt động | –20 °C đến +60 °C (phổ biến) | Kiểm tra datasheet theo từng model |
Số liệu tham khảo từ: Datasheet SICK WFS3-40P01CS01 (2026-04-30), SICK UFS Product Information; IEC 60529.
5. Ứng dụng Fork Sensor trong sản xuất công nghiệp
Fork sensor được ứng dụng trong nhiều lĩnh vực công nghiệp, đặc biệt hiệu quả ở các bài toán phát hiện vật thể nhỏ, mỏng, hoặc trong suốt mà các loại cảm biến khác gặp khó khăn:

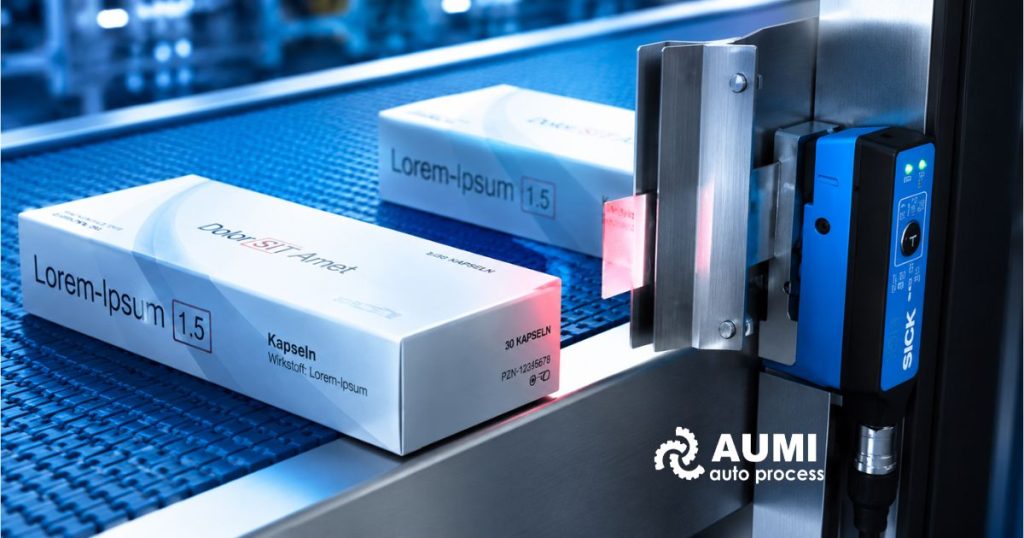

5.1 Phát hiện nhãn trên máy dán nhãn (Label Detection)
Đây là ứng dụng phổ biến nhất của fork sensor trong ngành bao bì, dược phẩm và thực phẩm. Cảm biến nhận biết khoảng cách giữa hai nhãn liên tiếp trên cuộn nhãn (label gap) để xác nhận vị trí nhãn trước khi dán. Fork sensor siêu âm vượt trội trong trường hợp nhãn trong suốt hoặc bóng, nơi cảm biến quang thông thường không phân biệt được nhãn và băng nền.
5.2 Đếm và phát hiện vật thể nhỏ, linh kiện điện tử
Trong sản xuất điện tử và linh kiện bán dẫn, fork sensor laser có thể phát hiện dây dẫn, chân linh kiện hoặc lỗ trên PCB với độ chính xác cao. Một số dòng fork sensor quang có thể phát hiện vật thể đường kính dưới 0,5 mm ở tần số đếm lên đến 14 kHz, phù hợp với dây chuyền lắp ráp tốc độ cao.
5.3 Kiểm soát cạnh và tính liên tục của vật liệu cuộn
Fork sensor được dùng để phát hiện vật liệu cuộn (web) còn hay đứt trong ngành in ấn, dệt nhuộm và sản xuất phim nhựa. Khi web đứt, tín hiệu chuyển trạng thái ngay lập tức, cho phép dừng máy hoặc cảnh báo tự động.
5.4 Phát hiện răng bánh răng và vị trí quay (Gear Tooth Detection)
Fork sensor quang hồng ngoại có thể phát hiện từng răng bánh răng đi qua khe cảm biến để đo tốc độ quay hoặc đếm số vòng. Đây là giải pháp đơn giản thay thế một số ứng dụng encoder incremental ở môi trường không yêu cầu độ chính xác cao.
6. Cách chọn Fork Sensor phù hợp theo ứng dụng
Quy trình 4 bước sau đây giúp kỹ sư xác định loại và thông số fork sensor phù hợp, tránh lãng phí chi phí chọn sai loại:
- Xác định đặc tính vật liệu cần phát hiện: Nhãn đục hay trong suốt? Bóng hay mờ? Đen hay sáng? Nếu nhãn trong suốt hoặc bóng kim loại → ưu tiên siêu âm (UFS). Nếu nhãn mờ có độ tương phản tốt → quang học (WFS) là đủ.
- Xác định kích thước khe cần thiết (fork width): Fork width phải lớn hơn độ dày vật liệu (nhãn + băng nền) cộng thêm khoảng dung sai cơ học. Ví dụ: nhãn + băng nền dày 0,5 mm → chọn fork width tối thiểu 3 mm để có đủ biên độ hoạt động.
- Tính tần số chuyển mạch cần thiết theo tốc độ dây chuyền: Công thức: f (Hz) = Tốc độ băng (mm/s) ÷ Kích thước vật thể/gap nhỏ nhất (mm). Ví dụ: tốc độ 300 mm/s, gap nhãn 2 mm → f = 300 ÷ 2 = 150 Hz → cần switching frequency ít nhất 300 Hz (hệ số an toàn 2×). Hầu hết fork sensor công nghiệp hiện tại đều vượt xa ngưỡng này.
- Kiểm tra điều kiện môi trường và tương thích giao tiếp: Xác nhận cấp IP phù hợp, dải nhiệt độ và giao thức đầu ra (PNP/NPN/IO-Link) tương thích với PLC hoặc bộ điều khiển đang dùng.
7. So sánh fork sensor SICK WFS và UFS: Nên chọn loại nào?
SICK sensor (Waldkirch, Đức) là một trong những nhà sản xuất fork sensor hàng đầu thế giới với hai dòng sản phẩm chính trong phân khúc phát hiện nhãn: WFS (quang điện) và UFS (siêu âm). Mỗi dòng giải quyết một tập hợp bài toán ứng dụng khác nhau, và kỹ sư thường cần đánh giá kỹ đặc tính vật liệu nhãn trước khi quyết định loại cảm biến phù hợp.
7.1 SICK WFS — Fork sensor quang điện cho nhãn và vật liệu bao bì
Dòng WFS sử dụng nguyên lý quang học với nguồn sáng LED hồng ngoại. Thiết kế vỏ mỏng (slim) cho phép lắp trực tiếp trên cạnh phân phát nhãn (dispensing edge) của máy dán nhãn mà không cần giá đỡ phức tạp. Giao tiếp IO-Link V1.1 cho phép cấu hình ngưỡng phát hiện từ xa và giám sát dự phòng trong hệ thống IIoT.
| Thông số (WFS3 — SICK) | Giá trị |
| Nguyên lý | Quang học (LED hồng ngoại) |
| Kích thước vỏ (W × H × D) | 10 mm × 25 mm × 64,3 mm |
| Fork width | 3 mm |
| Fork depth | 42 mm |
| MDO (Label gap tối thiểu) | 2 mm (phụ thuộc độ dày nhãn) |
| Tần số chuyển mạch | 15 kHz |
| Thời gian đáp ứng | ≤ 46 µs |
| Điện áp nguồn | 10 – 30 V DC |
| Đầu ra | PNP hoặc Push-pull (PNP/NPN) |
| Điều chỉnh | Teach-in 1 điểm, 2 điểm, Dynamic teach-in |
| Giao tiếp | IO-Link V1.1 (Cycle time 2,3 ms) |
| Cấp bảo vệ | IP65 |
| Nhiệt độ hoạt động | –20 °C đến +60 °C |
| Chống ánh sáng ngoại lai | ≤ 10.000 lx |
Nguồn: SICK Datasheet WFS3-40P01CS01, Part No. 6053761. Ngày cập nhật datasheet: 2026-04-30. Tra cứu tại: www.sick.com/WFS
7.2 SICK UFS — Fork sensor siêu âm cho nhãn trong suốt và phản chiếu
Dòng UFS ứng dụng công nghệ siêu âm thay vì ánh sáng, cho phép phát hiện nhãn trong suốt, nhãn bóng gương, nhãn đen bóng — những loại vật liệu mà fork sensor quang thông thường khó xử lý ổn định. UFS cũng không bị ảnh hưởng bởi ánh sáng môi trường xung quanh, thích hợp cho nhà máy có điều kiện ánh sáng thay đổi.
| Đặc điểm UFS (SICK) | Mô tả |
| Nguyên lý | Siêu âm (ultrasonic) — phát hiện qua suy giảm tín hiệu âm |
| MDO (Label gap) | ≥ 1 mm (nhỏ hơn WFS quang học) |
| Vật liệu phát hiện | Mọi loại: trong suốt, bóng, đen, in hoa văn, film PET/PVC |
| Tốc độ cuộn nhãn tối đa | Lên đến 2,2 m/s |
| Chiều cao cánh dưới (lower flange) | 5,5 mm — cho phép lắp trực tiếp trên cạnh dispensing |
| Giao tiếp | IO-Link (cấu hình và giám sát từ xa khi đang chạy) |
| Tính năng đặc biệt | Bar graph hiển thị operating reserve; báo cáo tự động khi web đứt |
| Cấp bảo vệ | IP65 |
Nguồn: SICK UFS Product Information (www.sick.com/UFS); SICK UFS3-37N117 Datasheet (Part No. 6075481, RS Stock No. 445-708).
Lưu ý khi chọn giữa WFS và UFS: Nếu nhãn có độ tương phản quang học tốt (nhãn trắng/mờ trên băng nền trắng hoặc vàng), WFS quang điện thường đủ dùng với chi phí thấp hơn. Khi nhãn trong suốt, bóng kim loại, đen bóng, hoặc dây chuyền không cho phép dừng để teach-in lại, UFS siêu âm là lựa chọn ưu tiên.
7.3. Bảng so sánh nhanh: WFS quang điện vs UFS siêu âm
| Tiêu chí | WFS (Quang điện) | UFS (Siêu âm) |
| Nhãn đục, mờ | ✓ Tốt | ✓ Tốt |
| Nhãn trong suốt | ✗ Khó phát hiện ổn định | ✓ Xuất sắc |
| Nhãn bóng / kim loại | ⚠ Tùy điều kiện | ✓ Tốt |
| Label gap tối thiểu | 2 mm (điển hình) | 1 mm |
| Tốc độ cuộn tối đa | Cao (tần số kHz, phù hợp tốc độ cao) | Đến 2,2 m/s |
| Ảnh hưởng bởi ánh sáng MT | Có (cần kiểm tra immunity) | Không |
| Chi phí tương đối | Thấp hơn | Cao hơn |
| Kích thước vỏ | Nhỏ gọn tương đương | Nhỏ gọn, lower flange 5,5 mm |
Câu hỏi thường gặp (FAQ)
Q1: Fork sensor là gì và khác gì cảm biến quang thông thường?
Fork sensor (cảm biến nĩa) là loại cảm biến quang điện tử tích hợp bộ phát và bộ thu trong cùng một vỏ hình chữ U, tạo khe cảm biến cố định. Ưu điểm lớn nhất là không cần căn chỉnh quang học, dễ lắp đặt và ổn định trong môi trường rung động.
Q2: Fork sensor có phát hiện nhãn trong suốt được không?
Fork sensor quang (LED hồng ngoại) khó phát hiện ổn định nhãn trong suốt do tín hiệu suy giảm yếu. Fork sensor siêu âm (SICK UFS) vượt trội vì dựa trên suy giảm sóng âm theo khối lượng/mật độ vật liệu, không phụ thuộc màu sắc hay độ trong suốt.
Q3: Fork sensor có giá bao nhiêu? Mua ở đâu?
Giá dao động từ 1,5 – 5 triệu đồng (quang LED cơ bản) đến 5 – 15 triệu đồng (siêu âm hoặc IO-Link). Nên mua qua nhà phân phối ủy quyền SICK, Omron, Keyence… tại Việt Nam để có CO/CQ và bảo hành chính hãng.
Q4: IO-Link trên fork sensor có cần thiết không?
Không bắt buộc nhưng rất hữu ích trong Industry 4.0: cấu hình ngưỡng từ xa, giám sát operating reserve thời gian thực, báo web đứt tự động và rút ngắn thời gian format change đáng kể.
Q5: Fork sensor có thay thế được encoder không?
Có thể dùng để đếm xung (răng bánh răng, lỗ đĩa) trong ứng dụng đo tốc độ đơn giản. Tuy nhiên, với định vị chính xác cao hoặc điều khiển servo, encoder vẫn là giải pháp chuyên dụng.
Q6: Cách vệ sinh và bảo trì fork sensor?
Với loại quang: lau sạch thấu kính định kỳ bằng vải mềm ẩm hoặc khí nén (đặc biệt môi trường bụi/dầu). Loại siêu âm ít nhạy cảm hơn nhưng vẫn cần vệ sinh bề mặt đầu phát/thu để duy trì hiệu suất. Dùng IP65+ dễ vệ sinh hơn.
Kết Luận
Fork sensor (cảm biến nĩa) là giải pháp phát hiện không tiếp xúc linh hoạt, đáng tin cậy cho việc phát hiện vật thể nhỏ, nhãn mỏng và vật liệu cuộn. Việc lựa chọn giữa loại quang điện và siêu âm phụ thuộc vào đặc tính vật liệu, tốc độ dây chuyền và yêu cầu hệ thống.
Với nhãn tiêu chuẩn (đục, mờ, tương phản tốt) và ngân sách hạn chế, fork sensor quang LED là lựa chọn tối ưu về chi phí. Đối với nhãn trong suốt, bóng kim loại hoặc yêu cầu gap nhỏ (< 2 mm), fork sensor siêu âm mang lại hiệu suất ổn định vượt trội.
