Cảm Biến Quang Triệt Nền BGS: Ưu Điểm, Hạn Chế & Ứng Dụng

• Cảm biến quang triệt nền BGS phát hiện vật thể theo khoảng cách, giúp loại bỏ ảnh hưởng của nền phía sau và giảm hiện tượng báo nhầm.
• Cảm biến BGS hoạt động ổn định với vật thể màu đen, nền kim loại sáng bóng và trong các môi trường có rung động.
• Cảm biến BGS là lựa chọn phù hợp cho các ứng dụng trong ngành đóng gói, thực phẩm, dược phẩm và logistics.
• Cảm biến BGS chỉ cung cấp tín hiệu ON/OFF, phù hợp cho các bài toán phát hiện có hoặc không có vật thể.
• Để cảm biến BGS hoạt động hiệu quả, cần cài đặt đúng khoảng cách phát hiện và vệ sinh lens định kỳ theo điều kiện môi trường làm việc.

Cảm biến quang triệt nền BGS (Background Suppression sensor) là loại cảm biến quang học phản xạ khuếch tán có khả năng phát hiện vật thể ở khoảng cách xác định, đồng thời tự động bỏ qua (triệt tiêu) tất cả tín hiệu phản xạ từ nền phía sau. Đây là giải pháp tối ưu trong các ứng dụng mà cảm biến quang thông thường liên tục báo nhầm do nền gần hoặc nền có độ phản xạ cao.

Nội dung bài viết này được biên soạn dựa trên tài liệu kỹ thuật chính hãng SICK và kinh nghiệm thực tế triển khai tại các nhà máy sản xuất Việt Nam của đội ngũ AUMI — đại lý chính thức SICK Sensor Intelligence.

1. Cảm biến quang triệt nền BGS là gì?

Cảm biến quang triệt nền (BGS) là phiên bản nâng cao của cảm biến quang phản xạ khuếch tán. Điểm khác biệt là cảm biến không chỉ dựa vào cường độ ánh sáng phản xạ để phát hiện vật thể. Thay vào đó, nó xác định chính xác vị trí của vật thể theo khoảng cách đã cài đặt và loại bỏ ảnh hưởng từ nền phía sau. Nhờ vậy, cảm biến chỉ phát hiện vật thể nằm trong vùng mong muốn, ngay cả khi phía sau có băng tải, tường hoặc các bề mặt phản xạ mạnh.

1.1. Nguyên lý hoạt động Background Suppression

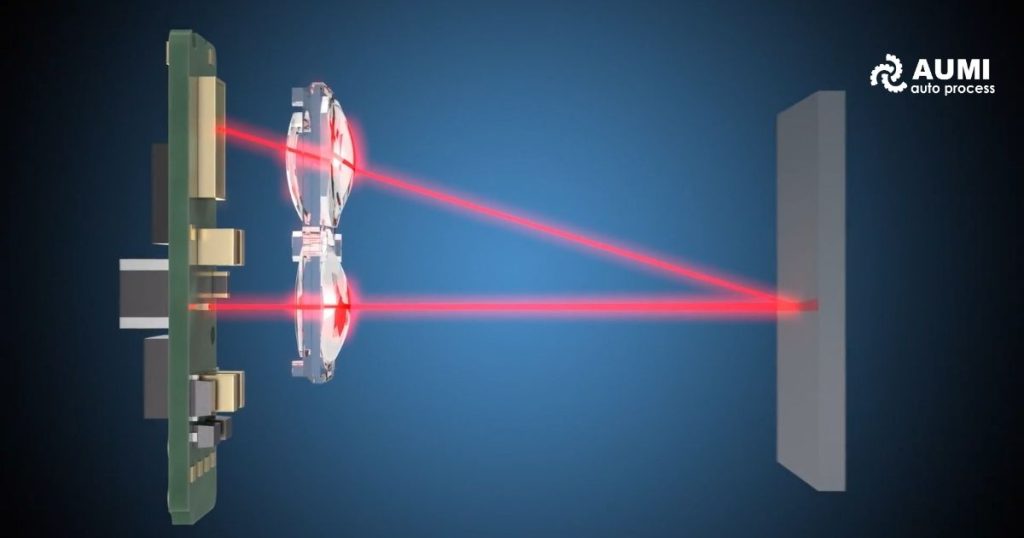

BGS sensor phát ra chùm ánh sáng (thường là LED đỏ hoặc laser) hướng về phía trước. Ánh sáng phản xạ từ vật thể được thu bởi bộ thu quang đặt lệch góc so với nguồn phát. Dựa trên vị trí của tín hiệu phản xạ trên phần tử thu (PSD), cảm biến xác định khoảng cách đến vật thể theo nguyên lý tam giác quang học (triangulation).

Sau khi cài đặt khoảng cách phát hiện (cutoff distance), cảm biến sẽ tạo ra một vùng nhận biết từ cảm biến đến khoảng cách đó:

• Vật thể nằm trong vùng phát hiện (từ 0 đến khoảng cách cài đặt) → cảm biến nhận biết và kích hoạt đầu ra.
• Vật thể nằm ngoài khoảng cách cài đặt (ví dụ nền, tường hoặc băng tải phía sau) → cảm biến bỏ qua và không kích hoạt đầu ra.

Nhờ cơ chế này, cảm biến BGS có thể phát hiện vật thể ổn định trong vùng mong muốn đồng thời loại bỏ ảnh hưởng của nền phía sau, ngay cả khi nền có độ phản xạ rất cao.

1.2. BGS cố định và BGS điều chỉnh được

2. BGS sensor khác gì cảm biến quang phản xạ khuếch tán thông thường?

Đây là câu hỏi quan trọng nhất mà kỹ sư cần trả lời trước khi chọn cảm biến. Sự khác biệt không chỉ về mặt kỹ thuật mà còn ảnh hưởng trực tiếp đến độ ổn định của hệ thống.

Nhận xét từ kỹ thuật AUMI: Các trường hợp kỹ sư gặp hiện tượng phát hiện ảo trên băng chuyền đều có thể giải quyết bằng cách thay cảm biến khuếch tán thông thường bằng BGS sensor, mà không cần thay đổi cấu trúc cơ khí hay lập trình PLC.

3. Khi nào bắt buộc phải dùng cảm biến BGS?

BGS cảm biến không phải lúc nào cũng là lựa chọn tốt nhất, nó có chi phí cao hơn và yêu cầu cài đặt cẩn thận hơn. Tuy nhiên, trong 5 tình huống dưới đây, BGS gần như là lựa chọn duy nhất hợp lý:

Tình huống 1: Phát hiện vật thể trên băng chuyền có màu tối hoặc bề mặt kém phản xạ

Vấn đề: Cảm biến khuếch tán thông thường dựa vào cường độ ánh sáng phản xạ để phát hiện vật thể. Với các vật màu đen hoặc bề mặt mờ, lượng ánh sáng phản xạ về cảm biến rất thấp, khiến khoảng cách phát hiện bị thay đổi hoặc cảm biến không nhận diện được vật thể một cách ổn định.

Tại sao BGS giải quyết được: Cảm biến BGS không đánh giá vật thể dựa vào độ mạnh của ánh sáng phản xạ mà dựa vào vị trí (khoảng cách) của vật thể. Vì vậy, dù vật thể có màu đen, bề mặt tối hoặc phản xạ rất ít ánh sáng, cảm biến vẫn xác định đúng khoảng cách và phát hiện ổn định mà không bị ảnh hưởng nhiều bởi màu sắc hay độ bóng của vật thể.

Ví dụ thực tế: Tại một nhà máy thực phẩm, các thùng carton màu nâu đậm thường gây lỗi bỏ sót khi sử dụng cảm biến quang thông thường. AUMI đã thay thế WL4-P thường bằng cảm biến BGS SICK W4SL-3, giúp hệ thống phát hiện ổn định và khắc phục hoàn toàn tình trạng này.

Tình huống 2: Khoảng cách từ cảm biến đến nền (băng chuyền, sàn, giá đỡ) quá gần

Vấn đề: Khi cảm biến được lắp gần băng tải hoặc khung kim loại phía sau, cảm biến quang phản xạ khuếch tán thông thường có thể nhận ánh sáng phản xạ từ chính các bề mặt này. Kết quả là cảm biến vẫn báo có vật thể dù thực tế không có sản phẩm đi qua, gây tín hiệu giả và làm hệ thống hoạt động không chính xác.

BGS giải quyết như thế nào? Cảm biến BGS chỉ phát hiện vật thể trong một khoảng cách đã cài đặt trước. Ví dụ, nếu vùng phát hiện được đặt từ 0–50 mm, thì băng tải hoặc khung kim loại nằm ở khoảng cách 80 mm sẽ bị bỏ qua hoàn toàn. Nhờ đó, cảm biến chỉ kích hoạt khi có sản phẩm thực sự xuất hiện trong vùng phát hiện và không còn hiện tượng báo nhầm.

Tình huống 3: Nền có độ phản xạ cao (kim loại, băng inox, gương)

Các bề mặt kim loại sáng bóng như băng tải inox, khung nhôm anodize hoặc mặt bàn kim loại thường gây khó khăn cho cảm biến quang phản xạ khuếch tán thông thường. Do phản xạ rất mạnh, những bề mặt này có thể trả về lượng ánh sáng lớn hơn cả sản phẩm cần phát hiện, khiến cảm biến nhận nhầm và liên tục báo có vật thể dù băng tải đang trống.

Cảm biến BGS khắc phục vấn đề này bằng cách phát hiện theo khoảng cách thay vì chỉ dựa vào cường độ ánh sáng phản xạ. Vì vậy, dù băng tải inox phản xạ rất mạnh, cảm biến vẫn bỏ qua hoàn toàn nếu bề mặt đó nằm ngoài vùng phát hiện đã cài đặt. Nhờ khả năng loại bỏ ảnh hưởng của nền kim loại, BGS được sử dụng rộng rãi trong ngành thực phẩm, đồ uống và dược phẩm, nơi hệ thống băng tải inox xuất hiện rất phổ biến.

Tình huống 4: Phát hiện vật thể trong suốt hoặc bán trong suốt

Các vật thể trong suốt như chai PET, lọ thủy tinh hoặc màng PE luôn là một trong những ứng dụng khó nhất đối với cảm biến quang, do ánh sáng dễ xuyên qua hoặc phản xạ rất yếu. Tuy nhiên, cảm biến BGS vẫn có nhiều ưu điểm hơn cảm biến phản xạ khuếch tán thông thường trong những trường hợp này:

• Chùm tia sáng được hội tụ tốt hơn, giúp tăng khả năng thu nhận ánh sáng phản xạ từ bề mặt vật thể trong suốt.
• Khả năng triệt nền giúp cảm biến bỏ qua các vật thể hoặc bề mặt phía sau, hạn chế hiện tượng phát hiện nhầm qua chai hoặc màng trong suốt.
• Có thể kết hợp với kính lọc phân cực để nâng cao khả năng phát hiện các vật liệu như thủy tinh hoặc nhựa trong.

Lưu ý: Với các vật thể có độ trong suốt rất cao như chai thủy tinh sạch, ống nghiệm hoặc vật liệu gần như không phản xạ ánh sáng, chỉ sử dụng cảm biến BGS có thể chưa đủ. Trong những trường hợp này, kỹ sư thường kết hợp thêm gương phản xạ hoặc các giải pháp chuyên dụng cho vật thể trong suốt để đảm bảo độ tin cậy phát hiện. Đội kỹ thuật AUMI sẵn sàng tư vấn miễn phí cho từng ứng dụng cụ thể.

Tình huống 5: Cảm biến lắp tại vị trí rung động, khoảng cách không hoàn toàn ổn định

Trong môi trường có rung động cơ học (máy dập, máy rung sàng, xe nâng chạy gần), khoảng cách từ cảm biến đến vật thể thay đổi liên tục ±2–5 mm. Cảm biến khuếch tán thường có thể mất ổn định tín hiệu. Cảm biến BGS với khả năng phát hiện theo khoảng cách giúp duy trì tín hiệu ổn định hơn và giảm hiện tượng báo sai trong quá trình vận hành.

4. Các model BGS Sensor từ SICK — Thông số kỹ thuật đầy đủ

AUMI là đại lý chính thức của SICK tại Việt Nam, phân phối đầy đủ dòng sản phẩm BGS sensor. Dưới đây là bảng thông số các model phổ biến nhất theo tài liệu kỹ thuật SICK 2024:

Nguồn: SICK Product Catalogue. Liên hệ AUMI để nhận datasheet đầy đủ, báo giá chính hãng và hỗ trợ chọn model phù hợp nhất với ứng dụng của bạn.

4.1. Khi nào chọn BGS cố định, khi nào chọn BGS có thể điều chỉnh?

5. Hướng dẫn lắp đặt và điều chỉnh BGS Sensor đúng kỹ thuật

5.1. Lựa chọn vị trí lắp đặt

•       Lắp vuông góc 90° với bề mặt vật thể cần phát hiện để tối đa hóa ánh sáng phản xạ đến bộ thu
•       Khoảng cách lắp đặt: Nằm trong khoảng phát hiện nhưng cách tối thiểu 20% so với giới hạn dưới
•       Tránh rung động mạnh: Sử dụng giá đỡ chống rung để đảm bảo cảm biến hoạt động ổn định trong môi trường có máy dập, máy rung sàng hoặc rung động cơ học mạnh.
•       Góc nghiêng: Nếu cần lắp cảm biến theo góc nghiêng, nên giữ góc nghiêng trong phạm vi ±10° để đảm bảo cảm biến vẫn phát hiện chính xác và ổn định.

5.2. Quy trình điều chỉnh điểm triệt nền

Với BGS có thể điều chỉnh, việc căn chỉnh điểm triệt nền đúng cách là yếu tố quyết định hiệu quả hệ thống:

•       Bước 1: Xác định khoảng cách từ cảm biến đến bề mặt vật thể cần phát hiện (đo bằng thước millimeter)
•       Bước 2: Xác định khoảng cách từ cảm biến đến nền phía sau (băng chuyền, giá đỡ)
•       Bước 3: Đặt chiết áp/núm điều chỉnh tại vị trí khoảng 70–80% khoảng cách đến nền
•       Bước 4: Thử nghiệm với vật thể thực, đèn LED đầu ra phải sáng khi có vật, tắt khi không có vật và khi chỉ có nền
•       Bước 5: Thử với ít nhất 50 chu kỳ liên tiếp để xác nhận tính ổn định trước khi bàn giao

Kinh nghiệm thực tế từ AUMI: Nhiều kỹ sư mắc sai lầm đặt điểm cắt quá gần nền, chỉ cách 5–10 mm. Khi băng chuyền rung nhẹ hoặc nền có bụi bám, cảm biến sẽ không ổn định. Luôn đặt điểm cắt với “khoảng an toàn” tối thiểu 15–20 mm trước nền.

5.3. Sử dụng IO-Link để điều chỉnh và giám sát BGS từ xa

Các model BGS sensor SICK hỗ trợ IO-Link cho phép:

•       Có thể điều chỉnh khoảng cách phát hiện trực tiếp trên HMI hoặc SCADA, không cần vào tủ điện hay băng chuyền
•       Đọc giá trị khoảng cách đo được dạng analog, chẩn đoán nhanh mà không cần thiết bị đo riêng
•       Cài đặt nhiều profile cho nhiều sản phẩm khác nhau, chuyển tự động theo công thức
•       Nhận cảnh báo sớm khi tín hiệu suy giảm trước khi xảy ra lỗi dây chuyền

6. Ứng dụng BGS Sensor theo ngành tại Việt Nam

6.1. Ngành thực phẩm & đồ uống

•       Phát hiện chai PET, lon nhôm trên băng chuyền inox, tình huống cổ điển yêu cầu BGS
•       Kiểm tra mức độ đổ đầy sản phẩm qua thành hộp carton
•       Đếm sản phẩm chính xác trên băng chuyền tốc độ cao (> 200 sản phẩm/phút)

6.2. Ngành dược phẩm & hóa mỹ phẩm

•       Phát hiện lọ thủy tinh, hộp nhựa trong suốt trên dây chuyền đóng gói GMP
•       Kiểm tra sự hiện diện của nắp/nhãn trước khi đóng thùng
•       Phát hiện vị trí tấm ngăn cách trong thùng carton

6.3. Ngành ô tô & linh kiện điện tử

•       Phát hiện chi tiết kim loại nhỏ màu đen (gioăng cao su, vít đen) trên khay nhựa đen
•       Kiểm tra sự hiện diện linh kiện trong khoang lắp ráp hẹp
•       Phát hiện vị trí tham chiếu của cánh tay robot khi nền là khung máy kim loại

6.4. Ngành in ấn & bao bì

•       Phát hiện vị trí tờ giấy/phim PET khi nền là bàn kim loại phản xạ
•       Kiểm tra sự hiện diện cuộn nguyên liệu, phân biệt cuộn đầy và trục lõi
•       Phát hiện vết gấp hoặc chồng lớp trên màng bao bì

7. BGS Sensor vs. Các giải pháp thay thế — Khi nào chọn gì?

8. Những sai lầm phổ biến khi chọn và lắp BGS Sensor

Sai lầm 1 — Chọn BGS cho mọi ứng dụng: BGS đắt hơn cảm biến thường 20–40%. Nếu ứng dụng đơn giản (vật sáng, nền trống, khoảng cách lớn), cảm biến khuếch tán thường là đủ và tiết kiệm hơn.

Sai lầm 2 — Không tính đến hiệu ứng “white/black shift”: Dù BGS ít bị ảnh hưởng hơn cảm biến thường, vật thể màu trắng bóng có thể bị phát hiện ở khoảng cách xa hơn thực tế 5–10 mm do phản xạ mạnh. Cần thử nghiệm với vật thể màu trắng và đen để xác nhận ngưỡng làm việc thực tế.

Sai lầm 3 — Lắp quá xa giới hạn khoảng phát hiện: BGS hoạt động kém ở gần giới hạn cuối của khoảng phát hiện. Nên lắp ở 50–80% khoảng giữa để có biên độ an toàn tốt nhất.

Sai lầm 4 — Không kiểm tra ảnh hưởng ánh sáng môi trường: Ánh sáng mặt trời chiếu thẳng vào mặt thu quang, đặc biệt ánh sáng buổi sáng/chiều qua cửa nhà máy, có thể bão hòa bộ thu và làm BGS không phát hiện được vật thể. Cần che chắn hoặc chọn model có bộ lọc ánh sáng ngoại vi nâng cao.

Sai lầm 5 — Bỏ qua độ bẩn tích lũy trên lens: Trong các nhà máy thực phẩm và hóa chất, bụi bẩn, dầu mỡ hoặc nước có thể bám lên bề mặt thấu kính (lens) của cảm biến theo thời gian. Điều này làm giảm độ chính xác của quá trình phát hiện và có thể gây tín hiệu chập chờn hoặc không ổn định. Để đảm bảo cảm biến hoạt động tin cậy, nên vệ sinh lens định kỳ khoảng 1–2 tuần/lần trong các môi trường nhiều bụi, dầu hoặc độ ẩm cao.

9. FAQ — Câu hỏi thường gặp về BGS Sensor

Q1: BGS sensor có thể phát hiện vật thể màu đen trên nền màu đen không?

Đây là tình huống khó nhất cho cảm biến BGS. Vì cả vật thể lẫn nền đều hấp thụ ánh sáng, tín hiệu phản xạ từ cả hai đều rất yếu, BGS khó phân biệt khoảng cách chính xác. Trong trường hợp này, nên chuyển sang cảm biến qua gương hoặc cảm biến thu phát riêng. Liên hệ AUMI để được tư vấn giải pháp phù hợp.

Q2: Cảm biến BGS có cần hiệu chỉnh định kỳ không?

Với BGS cố định: không cần hiệu chỉnh định kỳ, chỉ cần vệ sinh lens. Với BGS có thể điều chỉnh: nếu ứng dụng và khoảng cách không thay đổi, cài đặt ổn định nhiều năm. Chỉ cần hiệu chỉnh lại khi thay đổi loại sản phẩm, vị trí lắp đặt hoặc sau khi cảm biến bị va đập.

Q3: Tốc độ dây chuyền tối đa mà BGS sensor có thể xử lý là bao nhiêu?

Khả năng phát hiện vật thể ở tốc độ cao phụ thuộc vào thời gian đáp ứng của cảm biến. Ví dụ, cảm biến SICK WTB4S-3 có thời gian đáp ứng chỉ 0,5 ms, cho phép nhận biết vật thể xuất hiện và biến mất rất nhanh.

Với một sản phẩm dài 10 mm, cảm biến vẫn có thể phát hiện chính xác ngay cả khi băng tải chạy ở tốc độ rất cao, lên tới khoảng 20 m/s (1.200 m/phút). Đây là tốc độ vượt xa yêu cầu của hầu hết các dây chuyền sản xuất và đóng gói tại Việt Nam, do đó người dùng hoàn toàn có thể yên tâm về khả năng phát hiện ở tốc độ cao.

Q4: Sự khác biệt giữa BGS sensor và cảm biến laser đo khoảng cách (distance sensor) là gì?

Cảm biến BGS chỉ dùng để xác định có hoặc không có vật thể trong vùng phát hiện, nên tín hiệu đầu ra chỉ ở dạng ON/OFF.

Trong khi đó, cảm biến đo khoảng cách có thể đo chính xác khoảng cách đến vật thể và xuất ra tín hiệu analog hoặc dữ liệu số liên tục, giúp theo dõi vị trí theo thời gian thực.

Vì vậy, nếu ứng dụng chỉ cần phát hiện sự xuất hiện của sản phẩm trên băng tải, cảm biến BGS là giải pháp đơn giản và tiết kiệm chi phí hơn. Ngược lại, nếu cần đo chiều cao, độ dày, mức vật liệu hoặc xác định vị trí chính xác của vật thể, nên sử dụng cảm biến đo khoảng cách chuyên dụng.

Q5: AUMI có hỗ trợ kỹ thuật tại chỗ khi lắp đặt BGS không?

Có. Đội ngũ kỹ sư AUMI cung cấp dịch vụ hỗ trợ kỹ thuật tại chỗ toàn quốc, từ tư vấn chọn model, hỗ trợ lắp đặt đầu tiên, điều chỉnh thông số đến đào tạo vận hành cho nhân viên nhà máy. Dịch vụ tư vấn và demo miễn phí, chỉ tính phí hỗ trợ lắp đặt theo hợp đồng dịch vụ.

Kết luận

Cảm biến quang triệt nền BGS là giải pháp tối ưu khi dây chuyền sản xuất đòi hỏi phát hiện vật thể ổn định trong môi trường có nền phức tạp. Tuy nhiên, BGS không phải là giải pháp vạn năng. Chìa khóa là hiểu rõ đặc điểm của từng ứng dụng cụ thể để chọn đúng công cụ ngay từ đầu.

 Liên hệ AUMI để được tư vấn và demo BGS Sensor miễn phí tại nhà máy của bạn
