Cảm Biến Điện Dung v.s Điện Cảm: Khác Biệt & Cách Chọn Đúng Cho Dự Án Công Nghiệp

• Cảm biến điện dung (capacitive sensor) phát hiện được cả vật kim loại lẫn phi kim (nhựa, thủy tinh, gỗ, nước, dầu), lý tưởng cho dây chuyền thực phẩm, đóng gói và phát hiện chất lỏng.
• Cảm biến điện cảm (inductive sensor) chỉ phát hiện kim loại nhưng cho độ chính xác cực cao, không bị ảnh hưởng bởi độ ẩm hay bụi. Đây là cảm biến tối ưu cho gia công cơ khí, hàn, dập.
• Khoảng cách cảm biến: Điện cảm thường có phạm vi cảm biến lớn hơn (lên đến 60 mm), trong khi điện dung dao động từ 1–25 mm tùy model.
• Quy tắc 3 bước để chọn đúng: Xác định vật liệu cần phát hiện → Xác định môi trường lắp đặt → Xác định khoảng cách và output phù hợp.
• AUMI – đại lý chính thức SICK Sensor tại Việt Nam cung cấp đầy đủ hai dòng cảm biến điện dung và điện cảm với tư vấn kỹ thuật miễn phí.

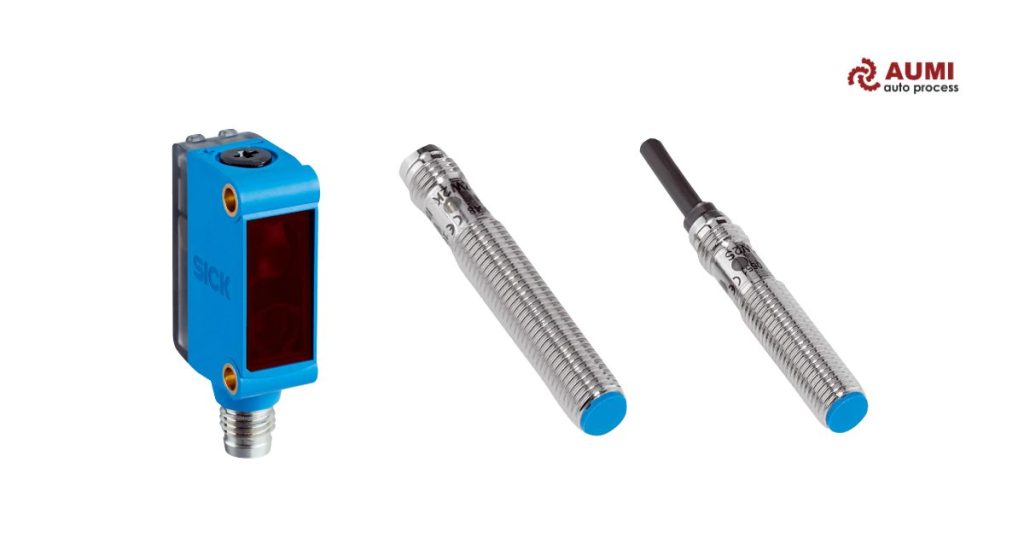

Cảm biến tiệm cận điện dung (capacitive proximity sensor) và cảm biến tiệm cận điện cảm (inductive proximity sensor) là hai dòng cảm biến không tiếp xúc phổ biến nhất trong tự động hóa công nghiệp. Cả hai đều thuộc nhóm cảm biến tiệm cận, nghĩa là phát hiện sự hiện diện của vật thể mà không cần chạm vào, nhưng nguyên lý hoạt động và phạm vi ứng dụng lại khác biệt đáng kể.

Bài viết này sẽ giúp bạn hiểu rõ sự khác biệt giữa hai loại cảm biến, biết khi nào nên dùng loại nào, và có hướng dẫn chọn mua cụ thể dựa trên yêu cầu thực tế của dự án.

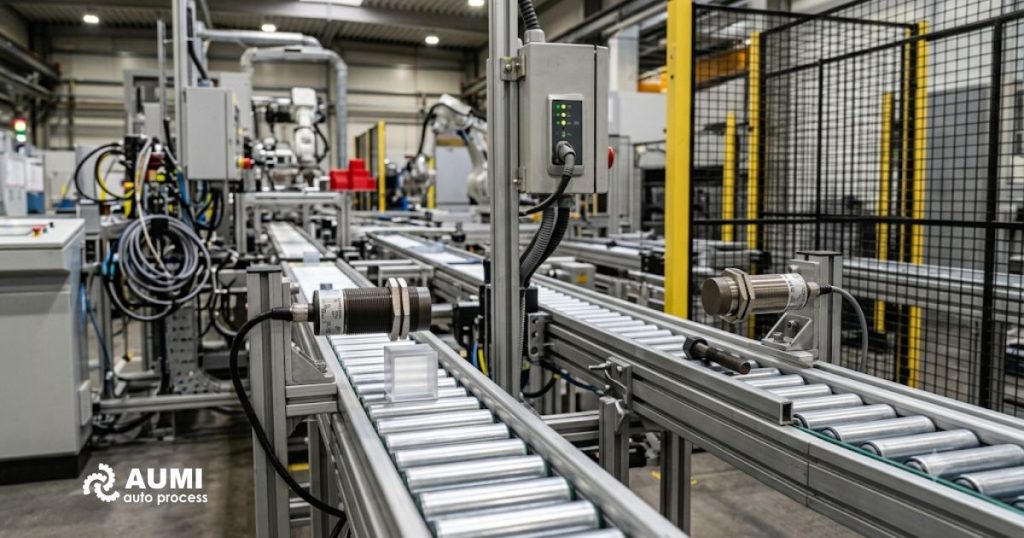

1. Cảm biến tiệm cận là gì? Phân loại tổng quan

Cảm biến tiệm cận (proximity sensor) là thiết bị điện tử phát hiện sự hiện diện hoặc vắng mặt của một vật thể trong phạm vi nhất định mà không cần tiếp xúc vật lý. Chúng phát ra trường năng lượng (điện từ, âm thanh, ánh sáng…) và phát hiện thay đổi khi vật thể đi vào vùng cảm biến.

Trong công nghiệp Việt Nam, hai loại phổ biến nhất là:

•       Cảm biến điện cảm (Inductive Proximity Sensor): Hoạt động dựa trên nguyên lý điện từ cảm ứng. Chỉ phát hiện vật liệu kim loại dẫn điện.
•       Cảm biến điện dung (Capacitive Proximity Sensor): Hoạt động dựa trên sự biến đổi điện dung. Phát hiện được cả kim loại lẫn phi kim, bao gồm nhựa, gỗ, thủy tinh, nước, dầu, hạt, bột…

Ngoài ra còn có cảm biến siêu âm, quang điện, và cảm biến từ, nhưng điện dung và điện cảm vẫn là lựa chọn phổ biến nhất trong các ứng dụng phát hiện vật thể gần trong môi trường công nghiệp.

2. Nguyên lý hoạt động của cảm biến điện dung (Capacitive Sensor)

Cảm biến điện dung hoạt động như một tụ điện biến thiên. Bên trong cảm biến có hai điện cực (bản cực) tạo thành một tụ điện. Khi vật thể tiến vào vùng cảm biến, hằng số điện môi của môi trường giữa hai bản cực thay đổi, kéo theo sự thay đổi điện dung (C = εA/d). Mạch dao động bên trong phát hiện sự thay đổi này và kích hoạt tín hiệu đầu ra.

Nguyên tắc vật lý: C = ε × (A / d)

• Trong đó C là điện dung
• ε là hằng số điện môi của vật liệu
• A là diện tích bề mặt điện cực
• d là khoảng cách giữa các bản cực.

Khi vật thể có hằng số điện môi khác không khí xuất hiện, C thay đổi và mạch cảm biến nhận biết sự kiện.

Điều gì làm cho cảm biến điện dung đặc biệt?

Khả năng phát hiện phi kim là điểm vượt trội nhất của cảm biến điện dung. Vì nó phản ứng với sự thay đổi điện môi, không phải từ tính, nên hầu hết vật liệu đều có thể bị phát hiện, miễn là hằng số điện môi của vật liệu đủ khác với không khí.

Hằng số điện môi tham khảo của các vật liệu phổ biến (theo IEC 62631-2):

•       Nước: ε ≈ 80 (rất cao, dễ phát hiện)
•       Nhựa PVC: ε ≈ 3–4
•       Gỗ (khô): ε ≈ 2–5
•       Dầu động cơ: ε ≈ 2–3
•       Không khí: ε = 1 (nền tham chiếu)
•       Kim loại: ε lý thuyết = vô cực (phát hiện rất tốt)

Điều này có nghĩa là: bất kể vật liệu gì, miễn là ε > 1 và đủ lớn hơn không khí, cảm biến điện dung đều có thể phát hiện, kể cả thông qua vách bao bì mỏng.

Ứng dụng thực tế của cảm biến điện dung

•       Phát hiện mức chất lỏng trong bồn chứa (xuyên qua vách nhựa hoặc thủy tinh)
•       Kiểm tra hàng hóa trong hộp carton hoặc bao bì nhựa đã đóng gói
•       Đếm sản phẩm nhựa, thủy tinh, gỗ trên băng tải
•       Phát hiện lượng hạt, bột trong silo hoặc thùng chứa
•       Ứng dụng trong ngành thực phẩm & dược phẩm — yêu cầu vật liệu non-metal, dễ vệ sinh

3. Nguyên lý hoạt động của cảm biến điện cảm (Inductive Sensor)

Cảm biến điện cảm hoạt động dựa trên nguyên lý cảm ứng điện từ (theo định luật Faraday). Bên trong cảm biến có cuộn dây được cung cấp dòng điện xoay chiều tần số cao, tạo ra từ trường dao động. Khi vật thể kim loại tiến vào vùng từ trường này, hiện tượng dòng điện Foucault xuất hiện trong kim loại, hấp thụ năng lượng từ cuộn dây, làm suy giảm biên độ dao động. Mạch điện phát hiện sự suy giảm này và kích hoạt tín hiệu đầu ra.

Khoảng cách phát hiện tiêu chuẩn (theo IEC 60947-5-2) được đo với bề mặt thép nhẹ dày 1mm, hình vuông bằng đường kính mặt cảm biến. Các vật liệu kim loại khác có hệ số hiệu chỉnh riêng.

Hệ số hiệu chỉnh theo vật liệu kim loại

Khoảng cách phát hiện thực tế phụ thuộc vào loại kim loại. Bảng hệ số hiệu chỉnh (theo catalogue SICK 2025):

•       Thép nhẹ (Fe 360): Hệ số = 1.0 (chuẩn tham chiếu)
•       Thép không gỉ (SUS304): Hệ số = 0.6–0.7
•       Nhôm: Hệ số = 0.4–0.5
•       Đồng (Copper): Hệ số = 0.35–0.45
•       Vàng, Bạch kim: Hệ số ≈ 0.3

Ví dụ: Model IM18-08BPS-ZCK có khoảng phát hiện 8mm với thép nhẹ. Nếu phát hiện nhôm, khoảng cách thực tế chỉ còn khoảng 3.5–4mm.

Ứng dụng thực tế của inductive sensor

•       Phát hiện vị trí pittông, xilanh trong máy thủy lực và khí nén
•       Đếm và định vị phôi kim loại trên dây chuyền gia công CNC
•       Kiểm soát vị trí cánh tay robot hàn, dập, cắt
•       Phát hiện bánh răng, trục quay trong hệ thống truyền động
•       Giám sát công cụ trong trung tâm gia công

4. Bảng so sánh tổng quan: Điện dung vs Điện cảm

Dưới đây là bảng so sánh tổng hợp các thông số và đặc điểm chính giữa hai loại cảm biến:

Lưu ý quan trọng: Không có loại nào tốt nhất một cách tuyệt đối. Sự lựa chọn phụ thuộc hoàn toàn vào vật liệu cần phát hiện, môi trường lắp đặt và yêu cầu độ chính xác của ứng dụng.

5. Thông số kỹ thuật tham khảo: Dòng sản phẩm SICK tại AUMI

AUMI là đại lý chính thức của SICK Sensor tại Việt Nam, cung cấp đầy đủ cả hai dòng cảm biến. Dưới đây là thông số kỹ thuật một số model phổ biến (nguồn: SICK Product Catalogue):

5.1. Cảm biến điện dung SICK (Capacitive Proximity Sensors)

Tất cả model trong dòng SICK Capacitive đều đạt chuẩn IP67 trở lên (nhiều model IP69K cho môi trường rửa áp lực cao), điện áp hoạt động 10–30V DC, tần số switching lên đến 50 Hz. Dải nhiệt độ hoạt động: -25°C đến +70°C.

5.2. Cảm biến điện cảm SICK (Inductive Proximity Sensors)

6. Hướng dẫn chọn đúng loại cảm biến – Quy tắc 3 bước

Dựa trên kinh nghiệm tư vấn thực tế cho hàng trăm dự án tại Việt Nam, đội kỹ thuật AUMI đề xuất quy trình 3 bước để chọn đúng loại cảm biến tiệm cận:

Bước 1: Xác định vật liệu cần phát hiện

• Nếu vật thể là kim loại như sắt, thép, nhôm, đồng hoặc inox: có thể sử dụng cả cảm biến điện cảm và cảm biến điện dung. Tuy nhiên, cảm biến điện cảm thường là lựa chọn ưu tiên nhờ độ ổn định cao, ít bị ảnh hưởng bởi dầu, bụi và môi trường công nghiệp khắc nghiệt.
• Nếu vật thể là phi kim như nhựa, cao su, gỗ, giấy, thủy tinh hoặc carton: cần sử dụng cảm biến điện dung, vì cảm biến điện cảm không thể phát hiện các vật liệu này.
• Nếu cần phát hiện chất lỏng hoặc vật liệu rời như nước, dầu, hóa chất, hạt nhựa, bột hoặc ngũ cốc: nên sử dụng cảm biến điện dung, do cảm biến có khả năng nhận biết sự thay đổi điện môi của vật liệu.
• Nếu cần phát hiện vật thể bên trong bao bì hoặc bồn chứa (ví dụ qua thành hộp nhựa, chai nhựa hoặc thùng carton): nên chọn cảm biến điện dung có độ nhạy cao, cho phép phát hiện mà không cần tiếp xúc trực tiếp với vật liệu bên trong.

Bước 2: Đánh giá môi trường lắp đặt

• Nếu môi trường có dầu, dung dịch làm mát hoặc phoi kim loại: nên ưu tiên cảm biến điện cảm, vì loại cảm biến này hoạt động ổn định và ít bị ảnh hưởng bởi các chất lỏng hoặc tạp chất trong quá trình gia công.
• Nếu ứng dụng thuộc ngành thực phẩm, đồ uống hoặc dược phẩm: nên chọn cảm biến có cấp bảo vệ cao như IP69K, có khả năng chịu được quá trình vệ sinh bằng nước áp lực cao và hóa chất tẩy rửa.
• Nếu môi trường có độ ẩm cao hoặc thường xuyên xảy ra hiện tượng ngưng tụ hơi nước: cần lưu ý khi sử dụng cảm biến điện dung, vì độ ẩm có thể làm thay đổi độ nhạy phát hiện. Nên chọn model có khả năng chống ngưng tụ hoặc điều chỉnh độ nhạy phù hợp với điều kiện thực tế.
• Nếu môi trường có nhiệt độ quá cao hoặc quá thấp: cần kiểm tra kỹ dải nhiệt độ làm việc trong datasheet để chọn đúng model. Với các khu vực có khí hoặc bụi dễ cháy nổ, nên sử dụng cảm biến đạt chứng nhận phòng nổ (Ex) để đảm bảo an toàn vận hành.

Bước 3: Xác định khoảng cách và thông số output

• Khoảng cách phát hiện: Hãy đo khoảng cách thực tế từ mặt cảm biến đến vật thể cần phát hiện. Nên chọn cảm biến có khoảng cách phát hiện lớn hơn khoảng cách thực tế khoảng 20% để đảm bảo hoạt động ổn định và tránh bỏ sót vật thể trong quá trình vận hành.
• Kiểu ngõ ra (Output): Cần kiểm tra yêu cầu của PLC hoặc bộ điều khiển trước khi lựa chọn.
  • PNP là chuẩn được sử dụng phổ biến trong hầu hết các hệ thống tự động hóa hiện nay.
  • NPN thường được sử dụng khi PLC hoặc bộ điều khiển yêu cầu.
  • NO (Normally Open – thường mở) hoặc NC (Normally Closed – thường đóng) được lựa chọn theo logic điều khiển của hệ thống.
• Kích thước cảm biến: Chọn kích thước ren phù hợp với không gian lắp đặt thực tế. Các kích thước phổ biến gồm M8, M12, M18 và M30, trong đó cảm biến có kích thước lớn thường cho khoảng cách phát hiện xa hơn.

7. Bảng tra nhanh: Chọn cảm biến theo ứng dụng

Bảng tham khảo nhanh dựa trên các dự án thực tế AUMI đã triển khai tại Việt Nam:

8. Những lỗi phổ biến khi chọn cảm biến và cách tránh

Dựa trên kinh nghiệm thực tế hỗ trợ kỹ thuật cho khách hàng, đội AUMI ghi nhận các lỗi phổ biến sau:

Lỗi 1: Dùng điện cảm để phát hiện nhựa hoặc nước

Đây là lỗi phổ biến nhất. Cảm biến điện cảm hoàn toàn không phản ứng với vật liệu phi kim. Nếu bạn cần phát hiện chai nhựa, thùng giấy, hạt ngũ cốc trong silo, hoặc mức nước trong bồn thì nên dùng cảm biến điện dung.

Lỗi 2: Không tính hệ số hiệu chỉnh vật liệu kim loại cho điện cảm

Cảm biến điện cảm trên datasheet được đo với thép nhẹ (Fe). Nếu bạn phát hiện inox (SUS304), khoảng cách thực tế chỉ còn 60–70% so với thông số. Với nhôm còn khoảng 40–50%. Nhiều kỹ sư đã lắp cảm biến quá xa và không hiểu tại sao khi nó không hoạt động.

Lỗi 3: Không tính đến ảnh hưởng của độ ẩm với điện dung

Cảm biến điện dung nhạy với thay đổi điện môi, bao gồm nước. Trong môi trường có ngưng tụ hơi nước hoặc bắn nước, cảm biến có thể báo phát hiện sai ngay cả khi không có vật thể. Giải pháp: chọn model có khả năng chỉnh độ nhạy và đặt ngưỡng phù hợp, hoặc dùng loại có thiết kế chống ngưng tụ.

Lỗi 4: Lắp đặt không đúng khoảng cách Sn (nominal sensing range)

Khoảng cách làm việc an toàn chỉ nên là 0–81% Sn.

Ví dụ: cảm biến có Sn = 8mm thì khoảng cách làm việc tối đa chỉ nên là 6.5mm. Lắp gần biên giới Sn hoặc vượt qua đó sẽ gây phát hiện không ổn định.

9. Tại sao chọn mua cảm biến tiệm cận tại AUMI?

AUMI (aumi.com.vn) là đại lý chính thức và được ủy quyền bởi SICK AG – tập đoàn sản xuất cảm biến công nghiệp hàng đầu thế giới đến từ Đức. Với rất nhiều năm kinh nghiệm trong lĩnh vực thiết bị tự động hóa tại thị trường Việt Nam, AUMI cung cấp:

•       Sản phẩm chính hãng 100%: Toàn bộ cảm biến SICK tại AUMI được nhập khẩu trực tiếp từ SICK AG hoặc qua kênh phân phối chính thức, có tem chống giả và đầy đủ chứng từ xuất xứ.
•       Tư vấn kỹ thuật miễn phí: Đội kỹ sư kỹ thuật AUMI có thể hỗ trợ lựa chọn model phù hợp, kiểm tra tính tương thích với hệ thống hiện có, và hỗ trợ lắp đặt từ xa.
•       Bảo hành theo hãng: Tất cả sản phẩm SICK được bảo hành theo chính sách chính hãng SICK AG, thông thường 24 tháng kể từ ngày xuất xưởng.
•       Hỗ trợ sau bán hàng: Kỹ sư AUMI sẵn sàng hỗ trợ 24/7 qua hotline, giải quyết sự cố kỹ thuật nhanh chóng.

10. FAQs – Câu hỏi thường gặp về cảm biến điện dung và điện cảm

Q1: Cảm biến điện dung có thể phát hiện kim loại không?

Có. Cảm biến điện dung phát hiện được cả kim loại lẫn phi kim vì kim loại có hằng số điện môi lý thuyết bằng vô cực. Tuy nhiên, trong môi trường công nghiệp có cả kim loại và phi kim, thường cần chỉnh độ nhạy để tránh phát hiện nhầm.

Q2: Tại sao không dùng cảm biến điện dung cho tất cả ứng dụng?

Cảm biến điện dung nhạy với mọi thứ có điện môi khác không khí, bao gồm cả bụi bẩn, nước bắn, ngưng tụ. Trong môi trường gia công cơ khí có dầu cắt và phoi kim loại, điện cảm ổn định và đáng tin cậy hơn nhiều. Điện cảm cũng có khoảng cách phát hiện lớn hơn và tần số switching cao hơn.

Q3: Cảm biến điện dung có phát hiện được chất lỏng qua vách bồn không?

Có, miễn là vách bồn làm từ vật liệu phi dẫn điện (nhựa, thủy tinh, gốm sứ) và đủ mỏng. Với vách dày hơn, cần chọn model có phạm vi cảm biến lớn hơn và điều chỉnh độ nhạy cho phù hợp. AUMI khuyến nghị SICK CQ35 cho ứng dụng này với phạm vi cảm biến 15–20mm, phù hợp với vách bồn nhựa 3–5mm.

Q4: Làm thế nào để phân biệt output PNP và NPN trên cảm biến?

PNP (source output): Khi phát hiện vật thể, chân output cấp điện dương (+24V) cho tải. NPN (sink output): Khi phát hiện vật thể, chân output kéo xuống 0V (GND). Luôn kiểm tra sơ đồ đấu nối của PLC trước khi chọn.

Q5: Có cần dùng cảm biến phòng nổ (Ex) không?

Nếu môi trường có khí hoặc bụi dễ cháy nổ (ví dụ: kho xăng dầu, nhà máy hóa chất, xưởng sơn), bắt buộc phải dùng cảm biến đạt chứng nhận ATEX (Ex) theo tiêu chuẩn IEC 60079. AUMI cung cấp dòng cảm biến SICK Ex cho các ứng dụng này. Liên hệ để được tư vấn chi tiết.

Kết luận

Cảm biến tiệm cận điện dung và điện cảm là hai công cụ được thiết kế cho hai mục đích khác nhau. Hiểu rõ nguyên lý hoạt động và biết khi nào dùng loại nào là bước đầu tiên để xây dựng một hệ thống tự động hóa đáng tin cậy và tiết kiệm chi phí.

Nếu bạn vẫn chưa chắc chắn loại nào phù hợp với dự án của mình, đừng ngần ngại liên hệ đội kỹ thuật AUMI để được tư vấn miễn phí. Chúng tôi có thể giúp bạn chọn đúng model trong vòng 15 phút.
