Envelope Analysis — Phát Hiện Lỗi Vòng Bi Sớm Hơn FFT: Hướng Dẫn Toàn Diện Cho Kỹ Sư Bảo Trì

• Envelope Analysis là phương pháp hiệu quả nhất để phát hiện lỗi vòng bi từ giai đoạn rất sớm.
• Giúp nhận diện chính xác các tần số lỗi BPFO, BPFI, BSF và FTF để xác định vị trí hư hỏng.
• Có thể phát hiện lỗi trước khi rung tổng tăng và trước khi phổ FFT xuất hiện dấu hiệu rõ ràng.
• FFT dùng để đánh giá tình trạng rung tổng thể, còn Envelope Analysis chuyên dùng cho chẩn đoán vòng bi.
• Để có kết quả chính xác cần sử dụng cảm biến rung dải tần cao, chọn đúng vùng cộng hưởng và ghi nhận RPM thực tế.
• Theo dõi xu hướng các tần số lỗi giúp lên kế hoạch thay vòng bi trước khi xảy ra sự cố ngoài kế hoạch.

Envelope analysis vòng bi, hay còn gọi là phân tích bao tín hiệu rung, là kỹ thuật xử lý tín hiệu rung mạnh mẽ nhất hiện nay để phát hiện lỗi vòng bi từ giai đoạn cực sớm, khi rung động tổng thể chưa tăng đủ để FFT thông thường nhận ra. Thay vì chờ đến khi máy rung mạnh mới báo động, phân tích rung động cho phép kỹ sư nhìn thấy lỗi vòng bi với các tần số đặc trưng BPFO, BPFI, BSF và FTF ngay từ khi vết nứt hay bong tróc còn nhỏ hơn 1 mm.

1. Envelope Analysis Là Gì? Tại Sao Phát Hiện Lỗi Sớm Hơn FFT?

1.1. Vấn Đề Của FFT Thông Thường Với Lỗi Vòng Bi

FFT (Fast Fourier Transform) là công cụ phân tích rung phổ biến nhất, hiệu quả để phát hiện mất cân bằng, lệch trục, lỏng cơ học. Tuy nhiên với lỗi vòng bi giai đoạn sớm, FFT có một điểm yếu cơ bản:

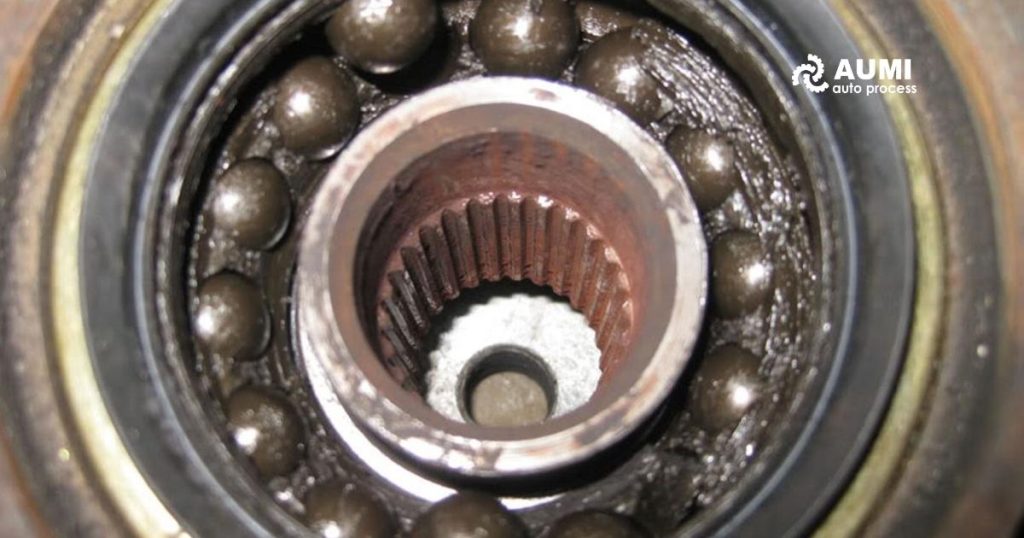

• Khi vòng bi mới bắt đầu hư hỏng, các vết nứt hoặc bong tróc rất nhỏ chỉ tạo ra những xung va đập ngắn và yếu.
• Các tín hiệu này thường bị che lấp bởi rung động bình thường của máy, nên rất khó nhận biết trên phổ FFT.
• Ở giai đoạn đầu, biên độ tại các tần số đặc trưng của vòng bi (BPFO, BPFI, BSF, FTF) thường quá nhỏ để phân biệt với nhiễu.
• Chỉ khi hư hỏng phát triển nghiêm trọng hơn, các đỉnh tần số trên phổ FFT mới xuất hiện rõ ràng. Lúc này vòng bi thường đã bước vào giai đoạn hư hỏng nặng và thời gian hoạt động còn lại có thể chỉ tính bằng vài ngày đến vài tuần.

1.2. Nguyên Lý Envelope Analysis — Cách Vượt Qua Giới Hạn Của FFT

Phân tích phổ bao (Envelope Analysis) giải quyết vấn đề trên bằng cách khai thác hiện tượng điều chế biên độ. Khi vết lỗi trên vòng bi chạm vào bi lăn, nó tạo ra xung kích thích vòng bi rung ở tần số cộng hưởng tự nhiên của nó (thường 2–20 kHz). Biên độ của tín hiệu cộng hưởng sẽ thay đổi theo nhịp xuất hiện của các xung va đập do lỗi vòng bi gây ra. Tần số lặp lại của các xung va đập này chính là tần số đặc trưng của lỗi vòng bi.

Quy trình 4 bước của phân tích rung động:

1.     Lọc băng thông: Lọc tín hiệu thô trong dải tần cộng hưởng của vòng bi (vd: 5–20 kHz) để loại bỏ rung nền tần số thấp.
2.     Chỉnh lưu: Lấy giá trị tuyệt đối của tín hiệu đã lọc.
3.     Trích bao tín hiệu: Dùng mạch hoặc thuật toán lấy đường bao của tín hiệu chỉnh lưu.
4.     Phân tích phổ (FFT của bao): Thực hiện FFT trên tín hiệu bao, tần số đặc trưng BPFO/BPFI/BSF/FTF sẽ xuất hiện rõ ràng dưới dạng đỉnh phổ sắc nét.

Phân tích phổ bao (Envelope Analysis) hoạt động bằng cách lọc ra vùng tần số cộng hưởng chứa tín hiệu va đập của vòng bi, sau đó trích xuất đường bao của tín hiệu và thực hiện phân tích FFT trên đường bao này. Nhờ đó, các tần số đặc trưng của lỗi vòng bi như BPFO, BPFI, BSF và FTF sẽ xuất hiện rõ ràng trên phổ, ngay cả khi hư hỏng còn rất nhỏ và chưa thể phát hiện bằng FFT thông thường.

2. So Sánh Envelope Analysis Và FFT Thông Thường

Bảng dưới đây tóm tắt sự khác biệt để giúp kỹ sư chọn đúng công cụ phân tích cho từng tình huống:

*Kết luận thực tế: Envelope analysis và FFT không thay thế nhau mà bổ trợ nhau. Trong chương trình bảo trì dự đoán đầy đủ, kỹ sư cần thu thập cả hai loại phổ: FFT để đánh giá tổng thể (như mất cân bằng, lệch trục) và phổ bao để theo dõi riêng tình trạng vòng bi.

3. Tần số đặc trưng của lỗi vòng bi — 4 Tần Số Đặc Trưng Lỗi Vòng Bi

Đây là kiến thức cốt lõi để đọc và diễn giải phổ tần số. Mỗi loại tần số đặc trưng (bearing defect frequency) tương ứng với một vị trí hỏng cụ thể trong vòng bi:

3.1. BPFO — Lỗi Vòng Ngoài

Tần số bi đi qua vòng ngoài (BPFO) là tần số đặc trưng xuất hiện khi vòng ngoài của vòng bi bị hư hỏng. Mỗi lần một viên bi lăn qua vị trí nứt, rỗ hoặc bong tróc trên vòng ngoài sẽ tạo ra một xung va đập. Do vòng ngoài cố định và vị trí lỗi luôn nằm trong vùng chịu tải, các xung va đập này xuất hiện rất đều đặn, giúp BPFO trở thành một trong những tần số dễ nhận biết nhất trên phổ Envelope.

Dấu hiệu nhận biết trên phổ:

• Xuất hiện đỉnh rõ ràng tại tần số BPFO.
• Thường xuất hiện thêm các bội số của BPFO như 2×BPFO, 3×BPFO,…
• Ít hoặc không xuất hiện các dải tần biên xung quanh đỉnh BPFO.

Mức độ phổ biến:

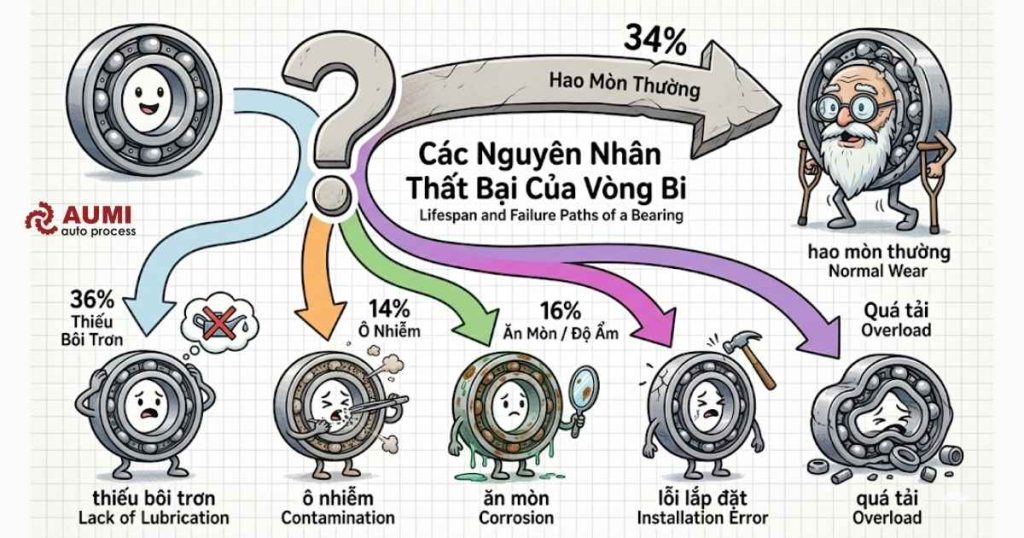

• Lỗi vòng ngoài là một trong những dạng hư hỏng vòng bi phổ biến nhất.
• Theo thống kê của SKF, các hư hỏng liên quan đến vòng ngoài chiếm tỷ lệ đáng kể trong tổng số sự cố vòng bi được ghi nhận.

3.2. BPFI — Lỗi Vòng Trong

Tần số bi đi qua vòng trong (BPFI) là tần số đặc trưng xuất hiện khi vòng trong của vòng bi bị hư hỏng. Mỗi lần một viên bi đi qua vị trí nứt, rỗ hoặc bong tróc trên vòng trong sẽ tạo ra một xung va đập.

Khác với vòng ngoài, vòng trong quay cùng với trục nên vị trí hư hỏng liên tục thay đổi so với vùng chịu tải. Điều này khiến cường độ các xung va đập lúc mạnh, lúc yếu theo tốc độ quay của trục. Vì vậy, ngoài đỉnh BPFI chính, trên phổ bao thường xuất hiện thêm các đỉnh phụ (dải tần biên) ở hai bên.

Dấu hiệu nhận biết trên phổ:

• Xuất hiện đỉnh rõ ràng tại tần số BPFI.
• Thường xuất hiện các dải tần biên quanh BPFI.
• Khoảng cách giữa các dải tần biên thường bằng tốc độ quay của trục (1×RPM).

Nguyên nhân thường gặp:

• Ép lắp vòng bi quá chặt.
• Trục và vòng bi không thẳng hàng (lệch tâm hoặc lệch trục).
• Tải trọng lặp lại trong thời gian dài gây mỏi vật liệu và bong tróc bề mặt vòng trong.

3.3. BSF — Lỗi Bi Lăn

Tần số quay của viên bi (BSF) là tần số đặc trưng liên quan đến các hư hỏng trên bề mặt viên bi hoặc con lăn. Đây là một trong những loại lỗi khó phát hiện nhất vì viên bi vừa quay quanh trục của chính nó, vừa chuyển động bên trong vòng bi. Do đó, vị trí hư hỏng chỉ tiếp xúc với vùng chịu tải trong một khoảng thời gian ngắn, khiến tín hiệu rung thường yếu và không ổn định.

Trong thực tế, trên phổ Envelope, đỉnh 2×BSF thường xuất hiện rõ hơn đỉnh BSF, nên đây là dấu hiệu quan trọng để nhận biết lỗi trên viên bi.

Dấu hiệu nhận biết trên phổ:

• Xuất hiện đỉnh tại 2×BSF (phổ biến nhất).
• Đôi khi xuất hiện thêm các dải tần biên (sidebands) quanh 2×BSF với khoảng cách bằng tần số lồng bi (FTF).

Nguyên nhân thường gặp:

• Bụi bẩn hoặc mảnh kim loại lọt vào bên trong vòng bi.
• Bôi trơn không đủ hoặc chất lượng dầu mỡ suy giảm.
• Lắp đặt sai kỹ thuật khiến viên bi chịu tải bất thường hoặc bị kẹt trong quá trình vận hành.

3.4. FTF — Lỗi Vành Giữ Bi

Tần số quay của lồng bi (FTF), là tần số đặc trưng liên quan đến các hư hỏng của lồng bi, bộ phận có nhiệm vụ giữ khoảng cách giữa các viên bi trong vòng bi.

Tần số FTF thường khá thấp, chỉ bằng khoảng 30–50% tốc độ quay của trục. Khi lồng bi bị mòn, nứt hoặc biến dạng, tín hiệu FTF sẽ xuất hiện trên phổ rung động. Mặc dù ít gặp hơn các lỗi vòng trong hoặc vòng ngoài, lỗi lồng bi thường tiến triển nhanh và có thể dẫn đến hư hỏng nghiêm trọng nếu không được xử lý kịp thời.

Dấu hiệu nhận biết trên phổ:

• Xuất hiện đỉnh FTF ở vùng tần số thấp.
• Có thể xuất hiện các dải tần biên (sidebands) xung quanh BPFO hoặc BPFI.

Nguyên nhân thường gặp:

• Thiếu bôi trơn trong thời gian dài.
• Tải trọng va đập hoặc tải sốc.
• Nhiệt độ vận hành cao làm lồng bi bị biến dạng hoặc suy giảm độ bền.

Khuyến nghị:

• Khi đỉnh FTF xuất hiện rõ ràng và có xu hướng tăng dần, cần kiểm tra tình trạng vòng bi sớm.
• Nên lập kế hoạch bảo trì hoặc thay thế vòng bi trong thời gian ngắn để tránh nguy cơ hỏng lồng bi dẫn đến hư hỏng toàn bộ vòng bi.

4. Bốn Giai Đoạn Hỏng Vòng Bi Và Khả Năng Phát Hiện Của Envelope Analysis

Hiểu đúng 4 giai đoạn hỏng vòng bi giúp kỹ sư biết khi nào phân tích phổ bao phát huy sức mạnh tối đa và khi nào cần phối hợp với các công cụ khác:

*Kinh nghiệm thực tế từ AUMI: Trong một dự án giám sát quạt làm mát lò nung 132 kW tại nhà máy gốm sứ miền Trung, phổ bao đã phát hiện đỉnh BPFO = 87,4 Hz, cho thấy dấu hiệu hư hỏng vòng ngoài vòng bi. Tuy nhiên, mức rung tổng chỉ 2,1 mm/s RMS, vẫn nằm trong Zone A theo ISO 20816.

Ba tuần sau, vòng bi NSK 6316 được thay thế trong kỳ bảo trì định kỳ. Kiểm tra vòng bi cũ cho thấy có vết bong tróc 3 mm trên vòng ngoài, xác nhận kết quả chẩn đoán từ phổ bao. Nhờ phát hiện sớm, nhà máy đã tránh được sự cố hỏng vòng bi ngoài kế hoạch.

5. Quy Trình Thực Hiện Phân Tích Phổ Bao Từng Bước

5.1. Chuẩn Bị Trước Khi Đo

Bước chuẩn bị kỹ lưỡng quyết định 50% chất lượng kết quả. Cần thực hiện:

•       Thu thập thông tin vòng bi: Số hiệu (vd: SKF 6314, FAG 22220), số bi (n), đường kính bi (d), đường kính vòng chia (D), góc tiếp xúc (α).
•       Tính toán BPFO, BPFI, BSF, FTF theo công thức, hoặc tra trực tiếp từ phần mềm hãng vòng bi.
•       Xác định dải cộng hưởng của vòng bi và chọn dải lọc băng thông phù hợp (xem bảng bên dưới).
•       Kiểm tra thiết bị: Accelerometer tần số cao (>20 kHz), máy thu thập dữ liệu (DAQ) có tốc độ lấy mẫu >50 kHz.
•       Ghi lại tốc độ quay (RPM) chính xác, sai số RPM 5% dẫn đến sai lệch tần số đặc trưng của lỗi vòng bi chiếm 5%, dễ nhầm lẫn khi đọc phổ.

5.2. Thực Hiện Đo

•       Vị trí đặt cảm biến: Trên vỏ gối đỡ, hướng vuông góc với vùng chịu tải, thường là hướng thẳng đứng hoặc nằm ngang.
•       Phương pháp gắn: Ren vít (tốt nhất, dải tần cao nhất), đế từ tính (tiện lợi, đủ cho <5 kHz), que đo tay (chỉ cho kiểm tra nhanh, hạn chế >1 kHz).
•       Máy vận hành ổn định: Ít nhất 15–20 phút sau khởi động, tải trọng và nhiệt độ ổn định.
•       Thu thập tín hiệu: Thời gian ghi tối thiểu 5–10 giây (cần đủ chu kỳ để phổ có độ phân giải tốt).

5.3. Xử Lý và Đọc Phổ Bao

Sau khi thu thập tín hiệu rung động, phần mềm phân tích sẽ xử lý dữ liệu theo các bước sau:

1. Lọc tín hiệu ở dải tần cộng hưởng

Chọn dải tần số cao chứa nhiều thông tin về các xung va đập do lỗi vòng bi gây ra (ví dụ: 5.000–20.000 Hz) để loại bỏ các thành phần rung động không liên quan.

2. Trích xuất đường bao tín hiệu (Envelope)

Sử dụng phương pháp chỉnh lưu kết hợp lọc thông thấp để tách các xung va đập nhỏ khỏi tín hiệu rung tổng thể.

3. Tạo phổ Envelope

Tín hiệu đường bao sau khi xử lý sẽ được thực hiện Biến đổi Fourier nhanh để chuyển sang miền tần số, tạo thành phổ bao.

4. So sánh với các tần số lỗi vòng bi

Phần mềm sẽ đánh dấu các tần số đặc trưng như BPFO, BPFI, BSF, FTF cùng các bậc hài của chúng trên phổ, giúp kỹ sư dễ dàng xác định loại lỗi và vị trí hư hỏng của vòng bi.

Cách đọc kết quả:

•       Không có đỉnh tại BPFO/BPFI/BSF/FTF → Vòng bi bình thường.
•       1–2 đỉnh nhỏ tại BPFO hoặc BPFI, biên độ thấp → Giai đoạn 2: theo dõi tăng tần suất.
•       Nhiều sóng hài (2×, 3× BPFO/BPFI) rõ ràng → Giai đoạn 3: lên kế hoạch thay vòng bi sớm.
•       Dải tần biên dày đặc, mức nền nhiễu tăng → Giai đoạn 4: thay ngay trong 24–48 giờ.

 *Mẹo đọc phổ: Luôn đối chiếu phổ baoo với giá trị rung tổng (mm/s RMS theo ISO 20816).

• Nếu phổ bao đã có đỉnh BPFO rõ nhưng rung tổng vẫn Zone A → đây là phát hiện sớm lý tưởng.
• Nếu cả phổ bao lẫn rung tổng đều cảnh báo → giai đoạn nguy hiểm, cần hành động ngay.

6. Tính Toán Tần Số Đặc Trưng Lỗi Vòng Bi (Bearing Defect Frequency) — Ví Dụ Thực Tế

Ví Dụ: Tính BPFO và BPFI Cho Vòng Bi SKF 6314

Thông số vòng bi SKF 6314 (lấy từ SKF Bearing Catalogue):

•       Số bi: n = 8
•       Đường kính bi: d = 25,4 mm
•       Đường kính vòng chia: D = 97,5 mm
•       Góc tiếp xúc: α = 0° (vòng bi sâu rãnh — deep groove)
•       Tốc độ quay: RPM = 1.480 vòng/phút (motor 4 cực, 50 Hz)

Tính BPFO:

BPFO = (n/2) × (RPM/60) × (1 − d/D × cos α)

BPFO = (8/2) × (1480/60) × (1 − 25,4/97,5 × cos 0°)

BPFO = 4 × 24,67 × (1 − 0,2605)

BPFO = 4 × 24,67 × 0,7395 ≈ 73,0 Hz

Tính BPFI:

BPFI = (n/2) × (RPM/60) × (1 + d/D × cos α)

BPFI = 4 × 24,67 × (1 + 0,2605) ≈ 124,3 Hz

*Ứng dụng: Khi phân tích phổ Envelope của bơm dùng vòng bi SKF 6314 chạy ở 1.480 rpm, kỹ sư sẽ đánh dấu các tần số lỗi vòng bi như BPFO = 73 Hz và BPFI = 124 Hz trên phổ. Nếu xuất hiện đỉnh tại 73 Hz hoặc 146 Hz (2×BPFO), có thể xác định vòng ngoài của vòng bi đã bắt đầu hư hỏng.

7. Ứng Dụng Phân Tích Phổ Bao Trong Bảo Trì Dự Đoán

7.1. Tích Hợp Vào Chương Trình Giám Sát Tình Trạng

Phân tích phổ bao (Envelope analysis) không đứng đơn lẻ mà là một phần trong hệ sinh thái giám sát tình trạng thiết bị (condition monitoring) toàn diện:

•       Kết hợp với ISO 20816: Dùng rung tổng (mm/s RMS) để phân loại Zone A/B/C/D, dùng envelope analysis để theo dõi riêng tình trạng vòng bi.
•       Kết hợp với nhiệt độ: Nhiệt độ vòng bi tăng thường là dấu hiệu đi kèm lỗi vòng bi giai đoạn 3–4. Dùng cảm biến nhiệt độ PT100 hoặc cảm biến nhiệt độ INOR TRA-C20 / TRA-C30 lắp tại gối đỡ.
•       Kết hợp với phân tích dầu bôi trơn: Hạt kim loại trong dầu xác nhận lỗi vật liệu vòng bi.
•       Kết hợp với công nghệ phát hiện phát xạ âm giúp nhận biết hư hỏng vòng bi từ giai đoạn rất sớm, thậm chí trước khi các tần số lỗi đặc trưng xuất hiện trên phổ bao, từ đó tạo thêm thời gian để lên kế hoạch bảo trì chủ động.

7.2. Lịch Đo Khuyến Nghị Theo Cấp Độ Cảnh Báo

•       Phổ bao bình thường (không có đỉnh BPFO/BPFI/BSF/FTF): Đo mỗi tháng.
•       Xuất hiện đỉnh nhỏ (giai đoạn 2): Tăng lên mỗi 2 tuần, theo dõi xu hướng biên độ.
•       Nhiều sóng hài rõ (giai đoạn 3): Đo hàng tuần, lên lịch thay vòng bi trong 2–4 tuần.
•       Giai đoạn 4: Theo dõi hàng ngày, chuẩn bị vòng bi thay thế, dừng máy trong lần dừng gần nhất.

8. Lỗi Thường Gặp Khi Triển Khai Envelope Analysis Tại Nhà Máy

Từ thực tế hỗ trợ kỹ thuật tại nhiều nhà máy, đội ngũ AUMI ghi nhận những sai lầm phổ biến sau:

• Sử dụng cảm biến rung không đủ dải tần: Các cảm biến chỉ đo được đến khoảng 1–2 kHz sẽ không thu được tín hiệu cộng hưởng của vòng bi, vốn thường nằm trong dải 5–20 kHz. Nên sử dụng cảm biến gia tốc có dải tần tối thiểu 20 kHz và lắp cố định bằng ren vít để đảm bảo chất lượng tín hiệu.
• Chọn sai dải tần lọc: Nếu dải lọc quá rộng, tín hiệu sẽ lẫn nhiều rung động nền. Nếu quá hẹp, có thể bỏ sót các tín hiệu lỗi quan trọng. Trước khi phân tích, cần xác định vùng cộng hưởng phù hợp của cụm vòng bi và gối đỡ.
• Không cập nhật chính xác tốc độ quay (RPM): Đối với động cơ điều khiển bằng biến tần, tốc độ quay có thể thay đổi liên tục. Khi RPM thay đổi, các tần số đặc trưng của lỗi vòng bi cũng thay đổi theo. Vì vậy cần đo tốc độ thực tế tại thời điểm thu thập dữ liệu rung động.
• Nhầm lẫn tần số lỗi vòng bi với các bậc hài của tốc độ quay: Để tránh chẩn đoán sai, cần tính chính xác các tần số BPFO, BPFI, BSF hoặc FTF và đối chiếu với phổ đo được. Sai số thường nên nằm trong khoảng ±5%.
• Đo bằng đầu dò cầm tay: Việc tiếp xúc không ổn định làm suy giảm tín hiệu tần số cao và khiến kết quả khó lặp lại. Nên sử dụng đế từ hoặc lắp cố định bằng ren vít khi đo định kỳ.
• Chỉ lưu giá trị rung tổng mà không lưu phổ: Giá trị rung tổng chỉ phản ánh mức rung chung của máy. Để theo dõi sự phát triển của lỗi vòng bi theo thời gian, cần lưu cả phổ FFT và phổ Envelope.
• Đo khi thiết bị chưa đạt trạng thái ổn định nhiệt: Khi máy còn lạnh, khe hở và đặc tính rung của vòng bi có thể khác so với điều kiện vận hành bình thường. Nên thực hiện đo sau khoảng 20–30 phút vận hành để có kết quả chính xác hơn.

9. Các Tiêu Chuẩn Quốc Tế Liên Quan Đến Envelope Analysis

Phân tích phổ bao là kỹ thuật chẩn đoán, không được chuẩn hóa hoàn toàn trong một tiêu chuẩn ISO đơn lẻ, nhưng được tham chiếu và hỗ trợ bởi các tiêu chuẩn sau:

• ISO 13373-2: Hướng dẫn thu thập, xử lý và phân tích dữ liệu rung động, bao gồm các kỹ thuật giải điều chế tín hiệu như Envelope Analysis.
• ISO 13379: Hướng dẫn diễn giải dữ liệu giám sát tình trạng và chẩn đoán hư hỏng thiết bị, trong đó có các lỗi thường gặp của vòng bi.
• ISO 20816: Quy định các ngưỡng đánh giá mức rung tổng thể (mm/s RMS) của máy quay. Kết quả từ Envelope Analysis thường được kết hợp với tiêu chuẩn này để đánh giá chính xác tình trạng thiết bị.
• ISO 15242: Quy định phương pháp đo rung động của vòng bi lăn trong điều kiện thử nghiệm, thường được áp dụng trong sản xuất và kiểm tra chất lượng vòng bi mới.

10. Checklist Kiểm Tra Trước Khi Thực Hiện Phân Tích Phổ Bao

11. Hỏi & Đáp (FAQs)

Q1: Envelope analysis vòng bi là gì và khác FFT ở điểm nào?

Envelope analysis (phân tích bao tín hiệu) là kỹ thuật xử lý tín hiệu rung trong đó tín hiệu được lọc ở dải tần cộng hưởng của vòng bi, sau đó giải điều chế để trích xuất tần số xung va đập. Khác với FFT thông thường chỉ nhìn tần số thấp-trung, envelope analysis làm nổi bật tần số đặc trưng BPFO, BPFI, BSF, FTF ngay từ giai đoạn lỗi còn rất nhỏ.

Q2: BPFO và BPFI khác nhau như thế nào?

BPFO (Ball Pass Frequency Outer race) đặc trưng cho lỗi vòng ngoài, biên độ đều vì vị trí lỗi luôn nằm trong vùng chịu tải. BPFI (Ball Pass Frequency Inner race) đặc trưng cho lỗi vòng trong, xuất hiện sidebands quanh đỉnh BPFI do vị trí lỗi quay cùng trục, tải thay đổi theo chu kỳ quay.

Q3: Bearing defect frequency tính như thế nào nếu không có datasheet vòng bi?

Nếu không có datasheet, có thể dùng công thức xấp xỉ:

BPFO ≈ 0,4 × n × RPM/60

BPFI ≈ 0,6 × n × RPM/60 (với n là số bi, thường 7–12 viên cho vòng bi thông thường).

Tuy nhiên, để chính xác, nên tra cứu trên website SKF, FAG, NSK với mã vòng bi cụ thể, hoặc dùng phần mềm tính tự động từ thiết bị phân tích rung chuyên dụng.

Q4: Khi nào nên dùng envelope analysis thay vì FFT thông thường?

Dùng envelope analysis khi:

(1) cần phát hiện lỗi vòng bi sớm trước khi rung tổng tăng cao

(2) tốc độ máy dưới 600 rpm (FFT kém hiệu quả)

(3) tín hiệu lỗi vòng bi bị che khuất bởi rung nền mạnh (tiếng ồn từ bánh răng, mất cân bằng). FFT thông thường đủ dùng cho chẩn đoán mất cân bằng, lệch trục, lỏng cơ học.

Q5: Giai đoạn 2 của lỗi vòng bi kéo dài bao lâu và cần làm gì?

Giai đoạn 2 (phát triển) có thể kéo dài từ vài tuần đến vài tháng tùy tải trọng, tốc độ và điều kiện bôi trơn. Khi phát hiện tần số BPFO/BPFI trong phổ bao, cần: tăng tần suất đo (hàng tuần), kiểm tra lại bôi trơn, lên kế hoạch thay vòng bi trong kỳ bảo trì gần nhất và không chờ đến khi rung tổng vào Zone C theo ISO 20816.

Kết Luận

Envelope analysis vòng bi là kỹ thuật không thể thiếu trong bộ công cụ của kỹ sư bảo trì hiện đại. Bằng cách khai thác tín hiệu cộng hưởng tần số cao và trích xuất các tần số đặc trưng BPFO, BPFI, BSF và FTF, kỹ thuật này phát hiện lỗi vòng bi sớm hơn FFT thông thường hàng tuần đến hàng tháng, cho phép kỹ sư lên kế hoạch thay thế có kiểm soát thay vì đối mặt với sự cố bất ngờ.
