4 phương pháp lắp đặt cảm biến rung theo ISO 5348:2021

•     ISO 5348:2021 hướng dẫn phương pháp lắp đặt accelerometer nhằm đảm bảo độ chính xác đo rung.
•     Stud mount cho dải tần cao nhất — phù hợp với FFT tần số cao và envelope analysis.
•     Adhesive mount là giải pháp khi không thể khoan vít.
•     Magnetic mount phù hợp đánh giá rung tổng thể theo ISO 10816-3/ISO 20816-3 ở dải 10 Hz–1 kHz.
•     Handheld probe chỉ dùng để sàng lọc nhanh ban đầu (< 100 Hz).
•     Lựa chọn sai phương pháp gắn có thể làm mất tín hiệu tần số cao và dẫn đến chẩn đoán sai.

Trong giám sát tình trạng thiết bị quay, chất lượng dữ liệu rung không chỉ phụ thuộc vào cảm biến mà còn phụ thuộc trực tiếp vào phương pháp lắp đặt. Một accelerometer cao cấp nhưng được gắn không đúng kỹ thuật vẫn có thể làm mất hoàn toàn các tín hiệu tần số quan trọng phục vụ chẩn đoán lỗi.

ISO 5348:2021 (Edition 3) là tiêu chuẩn quốc tế hiện hành — thay thế ISO 5348:1998 — hướng dẫn phương pháp lắp đặt cảm biến rung nhằm đảm bảo độ chính xác đo lường và khả năng tái lặp kết quả.

Bài viết phân tích 4 phương pháp phổ biến gồm stud mount, adhesive mount, magnetic mount và handheld probe, đồng thời hướng dẫn lựa chọn phù hợp cho từng mục tiêu bảo trì công nghiệp.

1. Tại sao phương pháp lắp đặt ảnh hưởng đến chất lượng đo rung?

Accelerometer đo dao động cơ học bằng cách phát hiện lực tác động lên phần tử cảm biến bên trong (tinh thể piezoelectric hoặc cấu trúc MEMS). Để tín hiệu rung từ bề mặt máy truyền chính xác đến phần tử cảm biến, liên kết cơ học giữa cảm biến và bề mặt phải đủ cứng (stiff coupling) và không có khe hở không khí.

Nguyên lý cơ bản: khi độ cứng liên kết giảm, tần số cộng hưởng của hệ thống (cảm biến + phương tiện gắn) giảm theo. Điều này rút ngắn dải tần sử dụng thực tế, vì giới hạn trên thường được lấy tại khoảng 20% tần số cộng hưởng (sai số ±5%) hoặc 50% tần số cộng hưởng (sai số ±3 dB ≈ 30%).

Lưu ý kỹ thuật: Thông số dải tần trên catalogue của nhà sản xuất accelerometer phản ánh kết quả đo trong điều kiện stud mount trên bề mặt lý tưởng (ISO 5348:2021). Khi dùng magnetic mount hoặc adhesive, dải tần thực tế sẽ thấp hơn đáng kể so với thông số catalogue.

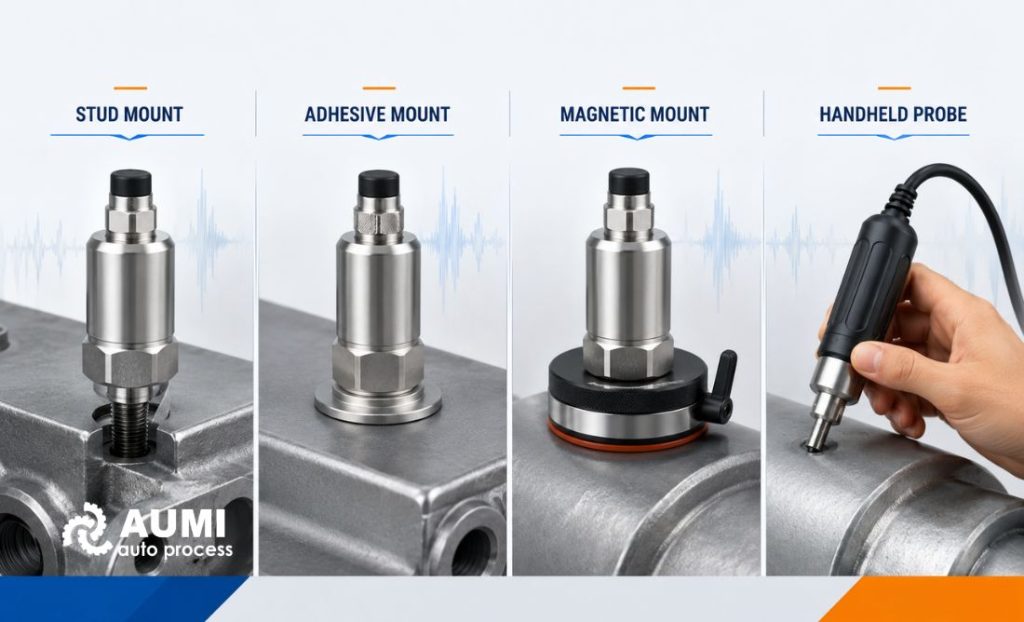

2. Tổng quan 4 phương pháp lắp đặt cảm biến rung theo ISO 5348:2021

ISO 5348:2021 liệt kê các phương pháp lắp đặt accelerometer và đặc tính kỹ thuật của từng phương pháp. Bảng dưới đây so sánh 4 phương pháp chính theo thứ tự ưu tiên về độ chính xác đo lường:

(1) Dải tần sử dụng thực tế của stud mount xấp xỉ 20% tần số cộng hưởng (sai số ±5%). Với accelerometer IEPE tiêu chuẩn có resonant frequency ~25 kHz, usable bandwidth đạt ~5 kHz; với resonant frequency 50 kHz, đạt ~10 kHz.

(2) Magnetic mount với coupling grease, bề mặt chuẩn bị kỹ và nam châm đất hiếm (NdFeB) khối lượng thấp: có thể đạt 2–3 kHz thực tế (Robinson & Arlington, 2018; B&K). Lắp khô trên bề mặt thông thường thường giới hạn ≤ 1 kHz (Dytran, 2018; de Silva, 2005).

3. Stud Mount (Bắt vít trực tiếp) — Phương pháp ưu tiên hàng đầu

3.1. Nguyên lý và cấu tạo

Stud mount là phương pháp gắn accelerometer vào bề mặt máy bằng một vít cấy (threaded stud) lắp thẳng vuông góc vào bearing housing hoặc bệ máy. Đây là điều kiện hiệu chuẩn tiêu chuẩn mà nhà sản xuất dùng để xác định thông số dải tần trên catalogue theo ISO 5348:2021, và cho độ liên kết cơ học cao nhất. Cảm biến vặn trực tiếp lên stud; khi đo trên 2 kHz nên bôi một lớp mỏng coupling grease để điền đầy vết lồi lõm vi mô và đẩy không khí ra ngoài.

3.2. Yêu cầu lắp đặt

•     Ren phổ biến: M6 × 1,0 mm (metric); 1/4-28 UNF (imperial).
•     Mô-men xiết tiêu biểu: 2,8–5,6 N·m (25–50 in·lb) với 1/4-28 UNF; 3,0–6,0 N·m với M6 × 1,0 — luôn dùng torque wrench.
•     Bề mặt lắp đặt: phay phẳng (spot face) đường kính lớn hơn đế cảm biến; độ nhám Ra ≤ 0,8 µm (32 µin); lỗ khoan vuông góc với bề mặt.

3.3. Ưu điểm và hạn chế

Ưu điểm:

•     Dải tần cao nhất — phù hợp cho envelope analysis, FFT tần số cao và chẩn đoán lỗi vòng bi giai đoạn sớm (5–10 kHz trở lên).
•     Tính lặp lại tốt nhất — cùng điểm đo, cùng mô-men xiết cho kết quả ổn định theo thời gian.
•     Phù hợp lắp cố định lâu dài cho hệ thống online continuous monitoring.

Hạn chế:

•     Cần can thiệp cơ học (khoan, taro); phải dừng máy và có kỹ sư cơ khí hỗ trợ.
•     Không phù hợp cho bề mặt phi kim, composite, hoặc khu vực không cho phép khoan.

ISO 5348:2021 khuyến cáo sử dụng stud mount cho tất cả các ứng dụng đo rung chính xác, đặc biệt khi cần phân tích phổ tần số cao (FFT, envelope analysis). Đây là phương pháp cho kết quả gần nhất với điều kiện hiệu chuẩn của nhà sản xuất.

4. Adhesive Mount (Keo dán) — Giải pháp khi không thể khoan vít

4.1. Các loại keo và đặc tính

•     Epoxy hai thành phần: độ bền cao nhất, dải tần tốt nhất trong nhóm adhesive, thời gian đóng rắn 24 giờ ở nhiệt độ phòng. Khó tháo — cần nhiệt hoặc dung môi.
•     Cyanoacrylate: đóng rắn nhanh (vài phút), nhưng chịu nhiệt kém (< 80 °C) và giòn theo thời gian — phù hợp ứng dụng ngắn hạn.
•     Adhesive mounting pad: đế cảm biến dán một mặt vào máy, mặt kia tạo bề mặt ren để vặn accelerometer — bảo vệ ren cảm biến khỏi keo, kết hợp ưu điểm của cả hai phương pháp.

4.2. Ưu điểm và hạn chế

Ưu điểm:

•     Không cần khoan, taro — phù hợp bề mặt không cho phép can thiệp cơ học.
•     Dải tần 5–10 kHz (epoxy tốt, bề mặt chuẩn bị kỹ) — đủ để thực hiện envelope analysis trong nhiều trường hợp.
•     Áp dụng được trên bề mặt phi kim (nhôm, nhựa kỹ thuật, composite).

Hạn chế:

•     Khó tháo với epoxy; bề mặt phải sạch hoàn toàn, không sơn, không dầu mỡ.
•     Cyanoacrylate giòn và có thể nứt vỡ theo thời gian trong môi trường rung động mạnh.

5. Magnetic Mount (Gắn nam châm) — Lựa chọn cho route-based inspection

5.1. Nguyên lý hoạt động

Magnetic mount dùng nam châm vĩnh cửu (thường là NdFeB hoặc ferrite) gắn giữa accelerometer và bề mặt ferromagnetic của máy. Cảm biến có thể di chuyển và lắp lại nhanh chóng — đây là ưu điểm chính trong các chương trình route-based inspection.

5.2. Giới hạn dải tần — điểm yếu quan trọng nhất

Magnetic mount có giới hạn dải tần thấp hơn đáng kể so với stud mount và adhesive mount. Các nguồn tài liệu độc lập ghi nhận:

•     Dytran (2018): trong điều kiện công nghiệp thông thường, magnetic adapter hiếm khi đáng tin cậy ở tần số trên 1 kHz.
•     de Silva — Vibration: Fundamentals and Practice, CRC Press (2005): magnetic mount làm giảm giới hạn tần số trên xuống còn khoảng 1,5 kHz.
•     Robinson & Arlington (2018); B&K: giới hạn hữu dụng khoảng 2 kHz với nhiều tổ hợp nam châm–accelerometer; với NdFeB khối lượng thấp và coupling grease có thể đạt 2,5–3 kHz.

Kết luận thực tế: Magnetic mount chỉ phù hợp để đánh giá tổng thể mức độ rung theo ISO 10816-3 và ISO 20816-3 (dải 10 Hz – 1 000 Hz). Không phù hợp cho envelope analysis hoặc chẩn đoán lỗi vòng bi giai đoạn sớm, vì các tần số đặc trưng (BPFO, BPFI) thường nằm trong dải 1–10 kHz.

Magnetic mount chỉ hoạt động trên bề mặt ferromagnetic (thép carbon, gang). Không sử dụng được trên nhôm, đồng, inox 304/316 hoặc vật liệu phi kim. Trên bề mặt cong, nên chọn loại có đế cong phù hợp để tăng diện tích tiếp xúc.

5.3. Ưu điểm và hạn chế

Ưu điểm:

•     Lắp/tháo nhanh — phù hợp route-based inspection với hàng chục điểm đo mỗi ca.
•     Không cần chuẩn bị bề mặt phức tạp — chỉ cần bề mặt sạch, phẳng, ferromagnetic.
•     Đủ chính xác để đánh giá mức độ rung tổng thể (v-RMS) theo ISO 10816-3/20816-3 ở dải 10 Hz–1 kHz.

Hạn chế:

•     Dải tần thấp — không phù hợp chẩn đoán chuyên sâu tần số cao.
•     Tính lặp lại kém hơn stud mount — lực hút nam châm và tình trạng bề mặt ảnh hưởng kết quả.
•     Nguy cơ mất kết nối khi máy rung mạnh — nam châm có thể trượt nếu lực hút không đủ.

6. Handheld Probe (Đầu dò cầm tay) — Chỉ dùng để sàng lọc sơ bộ

Handheld probe là phương pháp đơn giản nhất: kỹ sư cầm tay ép đầu dò của accelerometer vào bề mặt máy. Vì áp lực và góc đặt tay không ổn định, dải tần thực tế bị giới hạn nghiêm trọng — chỉ tin cậy dưới 100 Hz (PCB Piezotronics; enDAQ). Đủ để phát hiện bất thường rất rõ ràng (ví dụ mất cân bằng nghiêm trọng ở tần số 1× RPM thấp), nhưng không phù hợp cho bất kỳ chẩn đoán kỹ thuật chuyên sâu nào.

7. Vị trí đặt cảm biến trên thiết bị quay

Ngoài phương pháp gắn, vị trí đặt cảm biến cũng ảnh hưởng trực tiếp đến chất lượng dữ liệu. ISO 5348:2021 và ISO 20816-3:2022 khuyến cáo:

•     Đặt cảm biến trực tiếp trên bearing housing hoặc machine frame gần ổ lăn — tránh đặt trên tấm che, vỏ hộp hoặc vị trí độ cứng thấp.
•     Đo theo 3 hướng vuông góc: Radial Horizontal (H), Radial Vertical (V) và Axial (A) — mỗi hướng nhạy với các dạng sự cố khác nhau.
•     Tránh vị trí có cộng hưởng kết cấu; khoảng cách đến nguồn rung càng gần càng tốt.
•     Thiết bị hai ổ lăn (ví dụ motor điện): cần tối thiểu 6 điểm đo (3 hướng × 2 ổ). Trong thực tế, ít nhất đo 2 hướng kính (H và V) tại mỗi ổ.

8. Bảng tổng hợp lựa chọn phương pháp theo ứng dụng

9. Thiết bị condition monitoring hỗ trợ lắp đặt cố định: SICK MPB10

Một hướng tiếp cận ngày càng phổ biến là dùng các thiết bị condition monitoring tích hợp sẵn cảm biến rung MEMS, lắp cố định trực tiếp lên bearing housing bằng vít, kết hợp khả năng đo đồng thời rung động, nhiệt độ và shock — không cần cáp phức tạp.

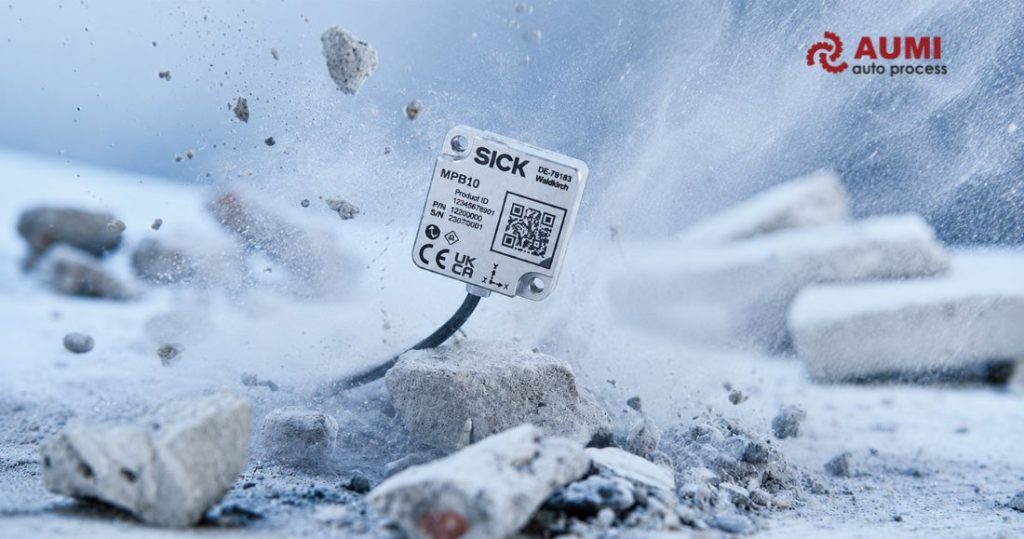

Một ví dụ trong phân khúc này là SICK MPB10 (model MPB10-VS00VSIQ00), với các thông số theo datasheet chính hãng (SICK, 2026):

•     Rung động 3 trục (MEMS): dải đo ±8 g; sai số ±6%; dải tần 0,78 Hz – 3.200 Hz; v-RMS 0–100 mm/s (tại 88 Hz); a-RMS 0–5,65 g.
•     Shock 3 trục: dải đo 10–200 g.
•     Nhiệt độ tiếp xúc: −40 °C đến +80 °C, độ phân giải 1 °C.
•     Đánh giá vùng nghiêm trọng: theo ISO 10816-3 (phân vùng A/B/C/D) — như ghi nhận trong datasheet chính hãng.
•     Cơ/điện: IP68; 10–30 V DC; dòng liên tục ≤ 200 mA; < 350 mW; IO-Link V1.1 (COM3); kích thước 10 × 28 × 28 mm.

ISO 10816-3 đã được thay thế chính thức bởi ISO 20816-3:2022 (tích hợp thêm tiêu chí rung trục). Thiết bị MPB10 hiện vẫn tham chiếu ISO 10816-3 trong firmware/datasheet; điều này không ảnh hưởng đến độ chính xác đánh giá vì ngưỡng v-RMS của hai tiêu chuẩn tương đương nhau trong hầu hết các trường hợp. Cơ sở lắp đặt mới nên tham chiếu ISO 20816-3.

Với kích thước nhỏ gọn và giao tiếp IO-Link, MPB10 lắp cố định bằng vít M3 vào bearing housing và tích hợp vào PLC hoặc gateway IO-Link — phù hợp cho nhà máy muốn triển khai dần giám sát rung động mà không đầu tư toàn bộ hệ thống online phức tạp ngay từ đầu.

10. Checklist lắp đặt cảm biến rung đúng kỹ thuật theo ISO 5348

•     Xác định dải tần cần thiết: envelope analysis hay chỉ đánh giá ISO 10816-3/20816-3 tổng thể?
•     Chọn phương pháp gắn theo bảng Section 8.
•     Kiểm tra vật liệu bề mặt: ferromagnetic (magnetic mount), khả năng khoan (stud), tình trạng sơn/dầu (adhesive).
•     Chuẩn bị bề mặt: phay phẳng (stud); làm sạch dung môi và để khô hoàn toàn (adhesive).
•     Stud mount: dùng torque wrench đạt mô-men theo datasheet cảm biến; bôi coupling grease nếu đo trên 2 kHz.
•     Magnetic mount: dùng coupling grease; kiểm tra lực hút đủ mạnh trước khi bật máy.
•     Sau lắp đặt: đo baseline và ghi lại phổ FFT. Đặt cảm biến trên bearing housing theo 3 hướng H, V, A.

Câu hỏi thường gặp (FAQ)

Q1. ISO 5348:2021 khác gì so với phiên bản trước?

ISO 5348 có 3 phiên bản: Ed.1 (1987), Ed.2 (1998) và Ed.3/2021 (hiện hành). ISO 5348:2021 thay thế ISO 5348:1998, cập nhật phương pháp lắp đặt mới, mở rộng hướng dẫn đánh giá giới hạn dải tần cho các phương pháp không được tiêu chuẩn hóa cụ thể (quick mount, mounting bracket), và bổ sung các yếu tố ảnh hưởng khác (nhiễu điện từ, cable whip, nhiệt độ, base bending).

Q2. Tại sao magnetic mount không phù hợp để chẩn đoán lỗi vòng bi?

Vòng bi hỏng giai đoạn sớm sinh ra các xung va đập ở tần số đặc trưng BPFO, BPFI, BSF thường nằm trong dải 1–10 kHz. Magnetic mount không truyền được tín hiệu ở dải này do giới hạn dải tần thực tế ≤ 1–2 kHz. Hệ quả: kết quả envelope analysis trông “bình thường” dù vòng bi đã hỏng — tạo ra cảm giác an toàn giả, nguy hiểm hơn là không đo gì cả. Với ứng dụng chẩn đoán vòng bi, chỉ dùng stud mount hoặc adhesive epoxy.

Q3. Coupling grease cải thiện magnetic mount được bao nhiêu?

Coupling grease lấp đầy khe hở vi mô, tăng diện tích tiếp xúc và cải thiện khả năng truyền rung. Trong điều kiện kiểm soát tốt (NdFeB khối lượng thấp, bề mặt phẳng sạch), có thể nâng giới hạn từ ≤ 1 kHz lên 2–3 kHz. Tuy nhiên đây là giải pháp hỗ trợ — không thể thay thế việc chọn đúng phương pháp lắp đặt cho từng ứng dụng.

Q4. Nên chuẩn bị bề mặt stud mount như thế nào?

Phay phẳng (spot face) với đường kính lớn hơn đế cảm biến; độ nhám Ra ≤ 0,8 µm (32 µin). Làm sạch bằng dung môi trước khi lắp. Nếu đo tần số trên 2 kHz, bôi một lớp mỏng coupling grease giữa hai bề mặt. Dùng torque wrench để đạt mô-men chính xác theo datasheet cảm biến.

Q5. Cần đặt cảm biến ở bao nhiêu vị trí trên một thiết bị quay?

Theo ISO 20816-3:2022, đo tại mỗi ổ lăn theo 3 hướng: Radial Horizontal (H), Radial Vertical (V) và Axial (A). Với motor điện hai ổ: tối thiểu 6 điểm đo. Trong thực tế, ít nhất 2 hướng kính (H và V) tại mỗi ổ để phân tích mất cân bằng và lệch trục.

Kết luận

Phương pháp lắp đặt cảm biến rung quyết định dải tần thực tế mà hệ thống có thể đo được — đây không phải chi tiết kỹ thuật thứ yếu. ISO 5348:2021 cung cấp khung kỹ thuật rõ ràng để lựa chọn và đánh giá từng phương pháp.

Để áp dụng: bắt đầu từ bảng Section 2 để nắm dải tần từng phương pháp, tra bảng Section 8 để đối chiếu với ứng dụng cụ thể, và dùng Checklist Section 10 trước khi lắp. Đầu tư vào phương pháp gắn đúng thường rẻ hơn nhiều so với chi phí chẩn đoán sai và thay thế thiết bị không cần thiết.
