Nguồn DIN Rail 24V là gì? Hướng dẫn lựa chọn, so sánh và ứng dụng thực tế trong công nghiệp
- Nguồn DIN Rail 24V là bộ chuyển đổi AC → DC gắn thanh ray, dùng cho tủ điện công nghiệp
- Hiệu suất cao (90–96%), MTBF PULS PIANO lên đến 1,72 triệu giờ
- Công thức chọn nhanh: Tổng tải (A) × 24V × hệ số 1,25–1,5
- Ứng dụng: PLC, cảm biến, robot, dây chuyền sản xuất, tòa nhà thông minh
Trong hệ thống tự động hóa công nghiệp, nguồn cấp 24V DC đóng vai trò trung tâm quyết định độ ổn định của toàn bộ thiết bị như PLC, cảm biến, HMI hay servo. Nguồn DIN rail 24V là lựa chọn phổ biến nhất nhờ thiết kế tối ưu cho tủ điện, khả năng hoạt động bền bỉ và hiệu suất cao.
Tuy nhiên, trên thực tế triển khai, việc chọn sai nguồn (thiếu công suất, không tính tải đỉnh, bỏ qua derating nhiệt độ) là nguyên nhân hàng đầu gây lỗi hệ thống và downtime. Bài viết này sẽ giúp bạn hiểu rõ nguyên lý, tiêu chí kỹ thuật và cách chọn nguồn theo đúng tư duy của kỹ sư công nghiệp.
1. Nguồn DIN Rail 24V là gì?
Nguồn DIN Rail 24V là bộ nguồn chuyển đổi điện áp xoay chiều (AC) sang điện một chiều 24V DC, được thiết kế để gắn trực tiếp lên thanh DIN rail 35mm (tiêu chuẩn EN 60715) trong tủ điện công nghiệp.
Thiết bị này cung cấp điện ổn định cho các hệ thống điều khiển, đóng vai trò “xương sống năng lượng” trong mọi hệ thống tự động hóa – từ PLC, cảm biến đến HMI và servo.
2. Cấu tạo và nguyên lý hoạt động của nguồn DIN rail
Nguồn DIN rail thuộc loại Switched-Mode Power Supply (SMPS). Quá trình chuyển đổi xảy ra qua các bước tuần tự:
- Chỉnh lưu đầu vào AC → DC
- Lọc sơ cấp + Power Factor Correction (PFC) – giảm nhiễu, cải thiện hệ số công suất
- Chuyển mạch cao tần qua MOSFET/IGBT (60–150 kHz)
- Biến áp xung cách ly (galvanic isolation SELV/PELV)
- Chỉnh lưu và lọc đầu ra → 24VDC ổn định ±1–2%
Các mạch bảo vệ tích hợp
- Quá tải (OCP – Overcurrent Protection): chế độ Hiccup với tự khởi động lại
- Ngắn mạch (SCP – Short-Circuit Protection)
- Quá áp đầu ra (OVP – Over-Voltage Protection): ngắt tại ~30,5VDC typ, max 32VDC
- Quá nhiệt (OTP – Over-Temperature Protection)
3. Thông số kỹ thuật quan trọng
Bảng dưới đây tổng hợp thông số kỹ thuật được xác thực trực tiếp từ datasheet PULS (cập nhật Nov. 2025) và tiêu chuẩn hiện hành:
| Thông số | Giá trị / Mô tả |
| Điện áp đầu vào | 1 pha: 100–240VAC (±15%); 3 pha: 380–480VAC |
| Điện áp đầu ra | 24VDC ±1–2% (điều chỉnh được 24–28VDC) |
| Hiệu suất (PULS PIANO) | 90,5% – 95,7% tại tải đầy đủ (230VAC, 25°C) |
| Hiệu suất (PULS DIMENSION CP) | 94,7% – 95,6% tại tải đầy đủ (230VAC, 25°C) |
| Công suất phổ biến | 120W / 240W / 480W / 960W |
| Dòng đầu ra | 5A – 40A (tùy model) |
| MTBF (PULS PIANO) | Lên đến 1,72 triệu giờ (SN 29500, 25°C) |
| MTBF (PULS DIMENSION CP) | 0,66 – 1,17 triệu giờ (tùy model, 25°C) |
| Nhiệt độ hoạt động | -25°C đến +70°C (derating từ 55–60°C) |
| Nhiệt độ hoạt động đầy tải | -25°C đến +55°C (PIANO) / -25°C đến +60°C (CP) |
| Bảo vệ | OVP (≤30,5VDC), OCP, SCP (hiccup/restart), OTP |
| Chuẩn chứng nhận | UL 61010-2-201, IEC 62368-1, CE (IECEx/ATEX tùy model) |
| Kết nối | Thanh ray 35mm tiêu chuẩn (EN 60715) |
| Mức bảo vệ vỏ máy | IP20 (tiêu chuẩn), conformal coating tùy chọn |
Lưu ý MTBF: PULS công bố MTBF tại 25°C theo tiêu chuẩn SN 29500 / IEC 61709. Trên thực tế, khi nhiệt độ môi trường tăng lên 40°C, MTBF có thể giảm xuống còn 40–60% so với con số ở 25°C. Do đó, luôn tra datasheet với điều kiện nhiệt độ sát với ứng dụng thực tế.
4. Bảng so sánh các dòng nguồn DIN rail 24V: Entry-level vs PULS
Thị trường hiện có nhiều phân khúc nguồn DIN rail với mức giá chênh nhau đáng kể. Bảng so sánh dưới đây giúp kỹ sư lựa chọn đúng phân khúc theo yêu cầu dự án:
| Tiêu chí | Nguồn entry-level | PULS (PIANO/DIMENSION) |
| Hiệu suất | 85–92% | 90,5–95,7% |
| MTBF | ~400.000 – 600.000 giờ | Lên đến 1,72 triệu giờ |
| Power Reserve | ~10–20% | 20% (PIANO/CP) / 50% (QT/QS) |
| Nhiệt độ đầy tải | 0°C – +50°C | -25°C – +55°C (PIANO) / +60°C (CP) |
| Nhiệt độ tối đa | +50°C | +70°C (có derating) |
| Kích thước (480W) | Rộng >80mm | Rộng 48–59mm |
| Conformal coating | Không có | Có (tùy chọn -C1) |
| Ứng dụng | Phổ thông, OEM | Critical system, servo, robot |
5. Ứng dụng thực tế của nguồn DIN rail 24V
Nguồn DIN rail 24V không chỉ phục vụ một loại ứng dụng hay một ngành riêng lẻ – nó có mặt hầu như ở bất kỳ hệ thống tự động hóa nào có tủ điện. Nguồn DIN rail 24V là thành phần không thể thiếu trong các hệ thống:
- Tủ PLC, HMI, I/O module – nền tảng điều khiển tự động
- Dây chuyền sản xuất tự động – cấp nguồn liên tục cho băng tải, cảm biến
- Robot công nghiệp, servo, máy đóng gói – cần nguồn ổn định tải động
- Hệ thống IoT công nghiệp và IIoT – cấp nguồn cho gateway, edge device
- Tòa nhà thông minh, thang máy, hệ thống HVAC
Ví dụ thực tế: Trong một dây chuyền đóng gói 480W, nguồn PULS hiệu suất 95% chỉ tỏa khoảng 24W nhiệt thừa. Trong khi nguồn hiệu suất 85% sẽ tỏa ra tới 72W nhiệt – gấp 3 lần, dẫn đến tăng chi phí làm mát và giảm tuổi thọ tủ điện.
6. Cách chọn nguồn DIN rail 24V phù hợp
Chọn sai nguồn là một trong những lỗi thiết kế tốn kém nhất trong tủ điện – và thường không lộ ra ngay khi bàn giao, mà chỉ xuất hiện sau vài tháng vận hành khi nhiệt độ tủ tăng hoặc tải thay đổi. Quy trình 5 bước dưới đây áp dụng cho kỹ sư thiết kế tủ điện và kỹ sư ứng dụng:
- Bước 1 – Xác định tổng tải Liệt kê tất cả thiết bị tiêu thụ 24V DC. Cộng tổng dòng (A). Nhân hệ số an toàn 1,25–1,5 tùy mức độ quan trọng. Luôn tính thêm inrush current của relay, contactor.
- Bước 2 – Xác định nguồn vào 1 pha 100–240VAC (phổ biến) hay 3 pha 380–480VAC? Wide-range input là lựa chọn tối ưu nếu điện lưới không ổn định.
- Bước 3 – Kiểm tra tải đặc biệt Servo và tải động cần nguồn có Power Reserve ≥20% hoặc Power Boost. Hệ thống critical cần redundancy (1+1, N+1).
- Bước 4 – Đánh giá môi trường Kiểm tra đường cong derating theo nhiệt độ trong datasheet. Tủ kín, nhiệt độ >40°C cần model dải nhiệt rộng và conformal coating.
- Bước 5 – Xác thực độ tin cậy So sánh MTBF ở cùng điều kiện nhiệt độ. Ưu tiên hãng có chứng nhận UL 508, CE và hỗ trợ kỹ thuật tốt.
Lưu ý kỹ thuật: Luôn kiểm tra đường cong derating theo nhiệt độ trong datasheet và tính toán khoảng cách thông gió tối thiểu trong tủ trước khi chốt model. Bỏ qua bước này là nguyên nhân phổ biến nhất khiến nguồn đúng model nhưng vẫn tripping ở nhiệt độ cao.

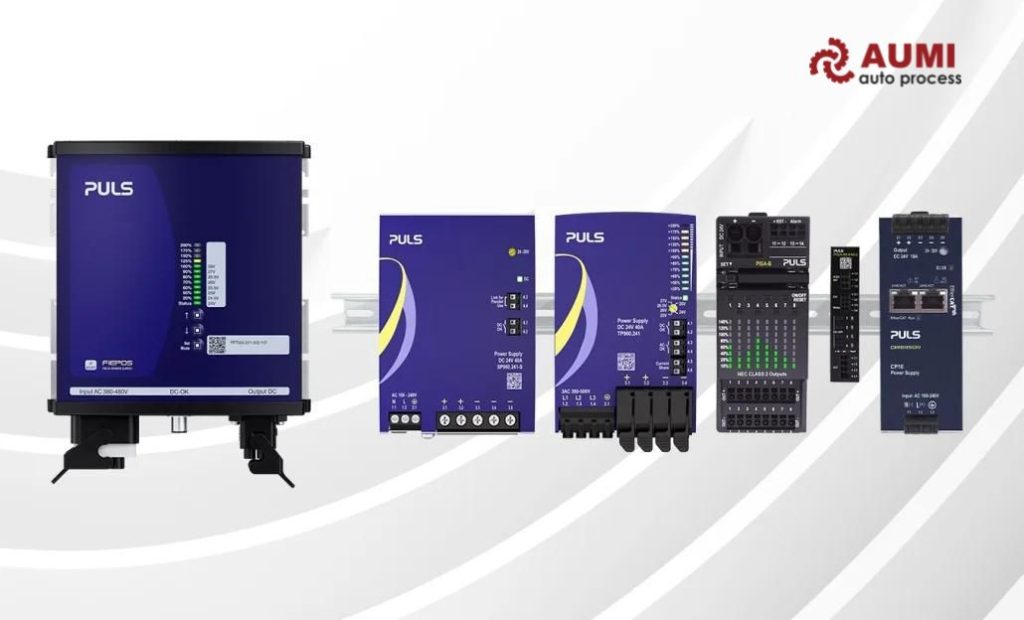

7. Giải pháp nguồn PULS – AUMI là nhà phối chính thức của PULS tại Việt Nam
AUMI là đại lý chính thức của PULS tại Việt Nam, với đội ngũ kỹ thuật giàu kinh nghiệm và được đào tạo trực tiếp bởi PULS. Dưới đây là các dòng sản phẩm PULS được khuyến nghị theo từng ứng dụng thực tế.
| Model PULS | Công suất / Dòng | Ứng dụng phù hợp |
| PIANO PIC120.241D | 120W / 5A | Tủ PLC nhỏ, cảm biến |
| PIANO PIC240.241D | 240W / 10A | Tủ điều khiển tiêu chuẩn, I/O module |
| PIANO PIC480.241D | 480W / 20A | Hệ thống nhiều cảm biến, dây chuyền vừa |
| DIMENSION CP10.241 | 240W / 10A | Hệ thống cần redundancy 1+1, N+1 |
| DIMENSION CP20.241 | 480W / 20A | Servo, tải động, uptime cao |
| DIMENSION QT20.241 | 480W / 20A (3 pha) | Tủ 3 pha, khu công nghiệp lớn |
| DIMENSION QS40.241 | 960W / 40A | Hệ thống critical, data center công nghiệp |
Lý do AUMI khuyến nghị PULS:
- Giảm nhiệt trong tủ điện nhờ hiệu suất cao (tổn thất nhiệt thấp hơn 2,5–3 lần so với nguồn 85%)
- Độ ổn định nguồn 24V cao, dải điều chỉnh ±1–2%, OVP ngắt tại 30,5VDC
- MTBF cao, giảm rủi ro downtime
- Hỗ trợ redundancy tích hợp (DIMENSION CP-series)
8. Sai lầm thường gặp khi chọn nguồn DIN Rail
Qua hàng trăm dự án tư vấn và lắp đặt, đội ngũ kỹ thuật AUMI nhận thấy có một số lỗi cứ lặp đi lặp lại – thường không xuất hiện ngay khi nghiệm thu mà chỉ bộc lộ sau vài tháng đến vài năm vận hành. Nhận ra sớm những sai lầm này sẽ giúp bạn tiết kiệm cả thời gian lẫn chi phí sửa chữa không cần thiết.
- Chọn thiếu công suất: không tính đến tải đỉnh (inrush current) của motor, relay
- Bỏ qua derating nhiệt: nguồn 480W nhưng lắp tủ kín 50°C chỉ hoạt động ~70% công suất
- Không kiểm tra MTBF ở điều kiện thực tế: MTBF tại 25°C ≠ MTBF tại 40°C
- Ưu tiên giá rẻ: chi phí downtime 1 giờ trong sản xuất thường gấp nhiều lần chênh lệch giá nguồn
- Không dự phòng redundancy: hệ thống critical không có cặp nguồn 1+1
Câu hỏi thường gặp (FAQ)
Q1: Nguồn DIN rail 24V khác nguồn adapter thường ở điểm nào?
A: Nguồn DIN rail được thiết kế hoạt động liên tục 24/7 trong môi trường nhiệt độ rộng (-25°C đến +70°C), MTBF hàng triệu giờ, đầy đủ mạch bảo vệ và gắn chuẩn DIN rail. Adapter thông thường không phù hợp cho ứng dụng công nghiệp.
Q2: Nguồn DIN rail 24V cần bao nhiêu Ampe cho tủ PLC?
A: Cách tính: Cộng tổng dòng tiêu thụ của tất cả thiết bị rồi nhân hệ số 1,25–1,5. Ví dụ tổng 6A → chọn nguồn 10A (240W).
Q3: Có thể lắp song song 2 nguồn DIN rail 24V để tăng công suất không?
A: Được, nhưng phải chọn model hỗ trợ redundancy (PULS DIMENSION CP series có decoupling MOSFET). Không nên song song nguồn thông thường không hỗ trợ current sharing vì có thể gây lỗi hoặc cháy nguồn.
Q4: Nguồn DIN rail 24V có chịu được môi trường bụi, ẩm, hóa chất không?
A: Phiên bản tiêu chuẩn IP20 – phù hợp cho tủ điện kín. Nên chọn model có conformal coating (-C1) cho môi trường khắc nghiệt.
Q5: Mua nguồn DIN rail 24V ở đâu uy tín?
A: Ưu tiên đại lý chính hãng có CO/CQ (chứng chỉ xuất xứ và chất lượng), chính sách bảo hành rõ ràng và đặc biệt là đội ngũ hỗ trợ kỹ thuật tại chỗ. Tránh mua qua các kênh không rõ nguồn gốc.
Q6: Nguồn DIN rail 24V giá bao nhiêu?
A: Giá dao động từ khoảng 1.500.000 – 15.000.000 VNĐ tùy công suất, tính năng và hãng. Liên hệ để có báo giá chính xác.
Kết luận & Lời khuyên
Nguồn DIN Rail 24V là “trái tim” của tủ điện công nghiệp – một thành phần tưởng chừng đơn giản nhưng quyết định trực tiếp đến độ ổn định và tuổi thọ của toàn hệ thống. Việc đầu tư đúng ngay từ khâu lựa chọn giúp giảm thiểu rủi ro downtime, kéo dài vòng đời thiết bị và tối ưu tổng chi phí sở hữu (TCO).
PULS là lựa chọn hàng đầu cho các dự án đòi hỏi hiệu suất và độ tin cậy cao, với dòng PIANO tối ưu chi phí và DIMENSION dành cho hệ thống critical.
