Machine Vision Camera Trong QC: Hướng Dẫn Chọn Cho Kỹ Sư 2026
- Camera nhận dạng sản phẩm (machine vision camera) là thiết bị chụp và phân tích hình ảnh tự động, thay thế kiểm tra bằng mắt người trong dây chuyền QC công nghiệp.
- Có 4 loại vision system chính: camera 2D, camera 3D, Camera AI Deep Learning, và line-scan camera.
- Camera AI và nhận dạng hình ảnh bằng deep learning có thể đạt độ chính xác cao.
- Triển khai đúng vision system giúp doanh nghiệp giảm chi phí kiểm tra lỗi và tăng năng suất dây chuyền.
1. Camera Nhận Dạng Sản Phẩm Là Gì? Tổng Quan Machine Vision
1.1. Định Nghĩa Và Nguyên Lý Hoạt Động
Camera nhận dạng sản phẩm (hay còn gọi là machine vision camera) là thiết bị chụp ảnh công nghiệp tích hợp với hệ thống xử lý hình ảnh (vision system) để thực hiện các tác vụ kiểm tra, đo lường và phân loại sản phẩm tự động trên dây chuyền sản xuất.
Nguyên lý hoạt động cơ bản của một hệ thống nhận dạng hình ảnh:
- Thu nhận hình ảnh: Camera công nghiệp chụp ảnh sản phẩm với tốc độ cao (có thể lên đến 10.000 frame/giây với line-scan camera)
- Xử lý hình ảnh: Phần mềm vision phân tích pixel theo thuật toán được lập trình sẵn hoặc mô hình AI đã huấn luyện
- Ra quyết định: Hệ thống phân loại OK/NG (No Good) và xuất tín hiệu điều khiển
- Phản hồi: Kích hoạt cơ cấu loại sản phẩm lỗi hoặc ghi nhận dữ liệu vào hệ thống MES/ERP
Điểm khác biệt cốt lõi so với camera thông thường: machine vision camera được thiết kế tối ưu cho môi trường công nghiệp với độ phân giải cao, khả năng chụp ảnh ổn định dưới điều kiện ánh sáng thay đổi, và giao tiếp chuẩn công nghiệp (GigE Vision, Camera Link, USB3 Vision).
1.2. Sự Khác Biệt Giữa Camera Thường Và Machine Vision Camera
| Tiêu chí | Camera thông thường | Machine Vision Camera |
| Mục đích | Chụp ảnh/video | Kiểm tra, đo lường, nhận dạng |
| Độ phân giải | 12–50 MP (consumer) | 0.3–100+ MP (tùy ứng dụng) |
| Tốc độ | 30–240 fps | 50 – 5.000+ fps (tùy model line-scan) |
| Giao tiếp | USB, HDMI | GigE, Camera Link, CoaXPress |
| Bộ lọc toàn cầu | Không | Có (global shutter – tránh méo ảnh) |
| Nhiệt độ hoạt động | 0–40°C | -20 đến 70°C |
| Độ bền | Tiêu dùng | IP67, chịu rung động, chống bụi |
| Tích hợp chiếu sáng | Không | Có (ring light, backlight, coaxial) |
2. Phân Loại Hệ Thống Vision System Trong QC Công Nghiệp
2.1. Camera 2D – Nền Tảng Của Machine Vision
Camera 2D là loại phổ biến nhất trong kiểm tra QC, phù hợp với hầu hết các bài toán kiểm tra bề mặt, đọc mã, kiểm tra kích thước và phân loại sản phẩm.
Một trong những dòng sản phẩm nổi bật là SICK InspectorP63x và InspectorP65x là các smart vision sensor linh hoạt, dễ lập trình với hiệu suất cao.
Các ứng dụng điển hình của camera 2D:
- Kiểm tra in ấn nhãn mác, bao bì
- Đọc QR code, DataMatrix, mã vạch 1D
- Kiểm tra sự hiện diện/vắng mặt của chi tiết lắp ráp
- Phân loại sản phẩm theo màu sắc và hình dạng
- Đo kích thước 2D với độ chính xác đến ±0.01mm
Thông số cần quan tâm khi chọn camera 2D:
- Độ phân giải: Tính theo công thức: Resolution = FOV / Accuracy_required × 2 (nguyên tắc Nyquist)
- Shutter type: Global shutter cho sản phẩm chuyển động, rolling shutter cho sản phẩm đứng yên
- Sensor size: Sensor lớn hơn → SNR tốt hơn → ảnh ít nhiễu hơn trong điều kiện thiếu sáng
- Interface: GigE Vision cho khoảng cách dây dài (đến 100m), USB3 Vision cho setup nhỏ gọn
2.2. Camera 3D – Kiểm Tra Chiều Cao Và Thể Tích
Vision system 3D đo lường không gian ba chiều của sản phẩm, phù hợp với kiểm tra độ phẳng, đo chiều cao, phát hiện lồi/lõm và kiểm tra hình dạng phức tạp mà camera 2D không thể thực hiện.
Các công nghệ 3D phổ biến trong QC:
| Công nghệ | Nguyên lý | Ứng dụng phù hợp | Độ chính xác |
| Laser triangulation | Chiếu tia laser, đo góc phản xạ | Đo profile, phát hiện lõm/lồi | ±5–50 µm |
| Structured light | Chiếu pattern ánh sáng | Kiểm tra hình dạng phức tạp | ±10–100 µm |
| Time-of-Flight (ToF) | Đo thời gian ánh sáng di chuyển | Phân loại kiện hàng, robotics | ±1–5 mm |
| Stereo vision | Hai camera tính parallax | Robot pick-and-place | ±0.1–1 mm |
| Confocal | Giao thoa ánh sáng | Đo vi mô, bán dẫn | ±0.5–5 µm |

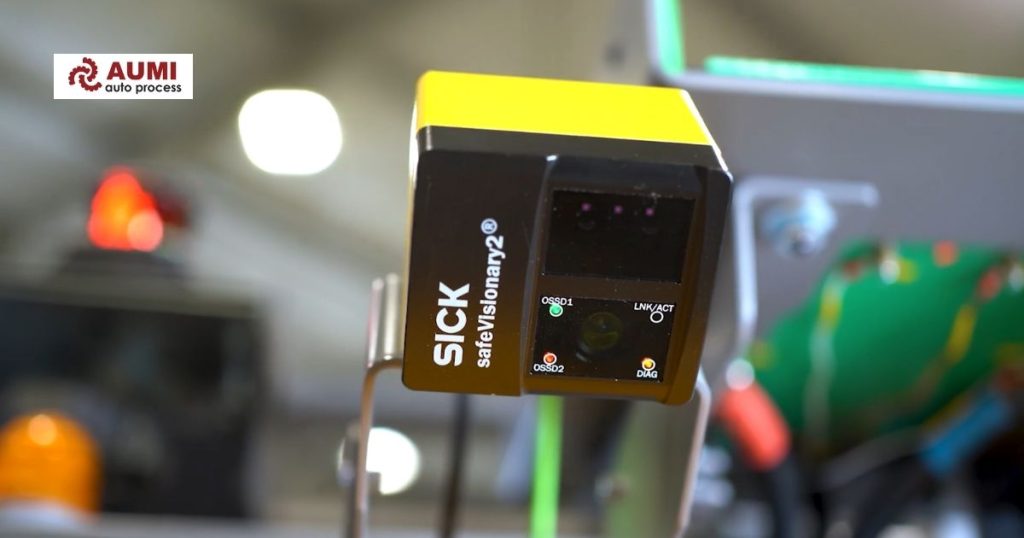

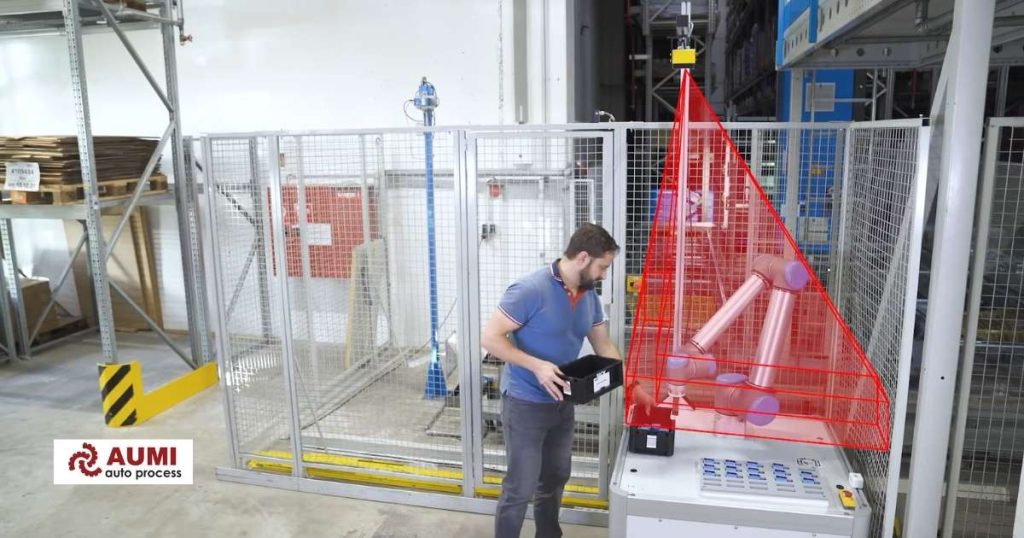

Một số dòng Camera 3D SICK nổi bật:
- TriSpector1000: Giải pháp 3D giá tốt, dễ sử dụng
- Visionary-T và Visionary-B: Camera 3D snapshot
- Ranger3: Camera 3D laser tốc độ cao, độ chính xác cao
2.3. Camera AI – Nhận Dạng Hình Ảnh Bằng Deep Learning
Camera AI (hay vision system tích hợp AI) là thế hệ mới nhất, ứng dụng mạng nơ-ron tích chập (CNN – Convolutional Neural Network) để nhận dạng các lỗi phức tạp mà thuật toán truyền thống không thể phát hiện.
Sự khác biệt giữa Machine Vision truyền thống và Camera AI:
| Tiêu chí | Machine Vision truyền thống | Camera AI / Deep Learning |
| Lập trình | Rule-based (viết tay từng quy tắc) | Học từ dữ liệu (training images) |
| Xử lý biến thể | Kém – cần lập trình lại khi sản phẩm thay đổi | Tốt – tự thích nghi với biến thể |
| Phát hiện lỗi bề mặt phức tạp | Hạn chế | Xuất sắc (vết nứt vi mô, dị thường màu sắc) |
| Thời gian setup | 2–4 tuần | 3–7 ngày (sau khi có đủ dữ liệu training) |
| Chi phí ban đầu | Thấp hơn | Cao hơn (nhưng ROI nhanh hơn) |
| Yêu cầu dữ liệu | Không cần | Cần 500–2000+ ảnh lỗi để huấn luyện |
Các ứng dụng phù hợp nhất với Camera AI:
- Kiểm tra bề mặt: phát hiện vết trầy xước, bọng khí, rỗ bề mặt đúc
- Nhận dạng chi tiết lắp ráp trong môi trường phức tạp
- Kiểm tra chất lượng hàn trong PCB (printed circuit board)
- Phân loại sản phẩm theo cấp chất lượng (Grade A/B/C)
- OCR (nhận dạng ký tự) trên sản phẩm đúc/khắc laser
2.4. Line-Scan Camera – Kiểm Tra Vật Liệu Liên Tục
Line-scan camera chụp hình ảnh theo từng dòng (line) thay vì toàn khung, phù hợp hoàn hảo với kiểm tra vật liệu dạng cuộn (film, giấy, vải, tôn thép) hoặc sản phẩm tròn xoay (chai lọ, lon).
Ưu điểm vượt trội của line-scan trong kiểm tra bề mặt liên tục:
- Độ phân giải cực cao: đến 16.384 pixel theo chiều ngang
- Không giới hạn chiều dài sản phẩm kiểm tra
- Tốc độ kiểm tra đến 1.000m/phút (với tốc độ dây chuyền cán thép)
- Phát hiện khuyết tật kích thước đến 50 µm trên bề mặt rộng
3. Các ngành công nghiệp tiêu biểu ứng dụng Machine Vision tại Việt Nam
3.1. Điện Tử – PCB Và Linh Kiện SMD
Ngành điện tử là lĩnh vực ứng dụng machine vision camera sớm nhất và rộng rãi nhất. Hệ thống AOI (Automated Optical Inspection) trong dây chuyền SMT (Surface Mount Technology) sử dụng vision system để:
- Kiểm tra trước hàn (Pre-reflow AOI): Kiểm tra vị trí và định hướng linh kiện sau gắp đặt
- Kiểm tra sau hàn (Post-reflow AOI): Phát hiện lỗi hàn: thiếu hàn, hàn cầu, lệch linh kiện, tombstoning
- SPI (Solder Paste Inspection): Kiểm tra 3D thể tích và vị trí kem hàn
- X-ray inspection: Kiểm tra lỗi ẩn bên trong BGA, QFN
Thông số vision system điển hình cho AOI:
- Độ phân giải: 5–12 µm/pixel
- Tốc độ kiểm tra: 50–150 cm²/giây
- Nguồn sáng: LED đa góc, UV, IR để làm nổi bật từng loại lỗi
- Thuật toán: Kết hợp rule-based và AI để giảm false call rate xuống <0.1%
3.2. Thực Phẩm & Đồ Uống – Kiểm Tra Bao Bì Và Dị Vật
Trong ngành thực phẩm, camera nhận dạng sản phẩm đóng vai trò quan trọng trong đảm bảo an toàn thực phẩm và tuân thủ quy định nhãn mác:
- Kiểm tra mức chất lỏng: Vision system đo mức nước/dịch trong chai với độ chính xác ±1mm
- Phát hiện dị vật: Camera kết hợp X-ray hoặc cảm biến THz phát hiện mảnh kim loại, xương, nhựa trong thực phẩm đóng gói
- Kiểm tra nhãn mác: OCR đọc date code, lot number; vision system kiểm tra chất lượng in ấn
- Kiểm tra nắp đậy: Phát hiện nắp lỗi, nắp không đúng màu, nắp bị thiếu
3.3. Ô Tô – Kiểm Tra Độ Chính Xác Cao Và An Toàn
Ngành ô tô đặt ra yêu cầu khắt khe nhất cho vision system: zero-defect manufacturing. Machine vision camera được ứng dụng trong:
- Đo kích thước chi tiết gia công CNC: Kiểm tra đường kính, bước ren, độ vuông góc với độ chính xác ±2 µm
- Kiểm tra bề mặt sơn: Phát hiện bọng khí, vết bụi, sọc sơn trên thân xe
- Kiểm tra lắp ráp: Xác nhận sự hiện diện, vị trí và định hướng từng chi tiết
- Nhận dạng VIN: OCR đọc số khung xe với độ tin cậy 99.99%
- Kiểm tra vết hàn laser: Đánh giá chất lượng đường hàn thân xe
Tiêu chuẩn liên quan: Hệ thống vision trong ngành ô tô thường phải đáp ứng IATF 16949, với MSA (Measurement System Analysis) chứng minh Gage R&R <10%.
3.4. Dược Phẩm – Tuân Thủ FDA Và GMP
Vision system trong ngành dược phải đảm bảo cả chất lượng lẫn truy xuất nguồn gốc:
- Serialization: Đọc và xác nhận mã serialization (DataMatrix 2D) trên từng đơn vị sản phẩm
- Blister pack inspection: Kiểm tra sự hiện diện đầy đủ của viên thuốc trong vỉ
- Kiểm tra nhãn: Xác nhận nhãn đúng sản phẩm, đúng hạn sử dụng
- Kiểm tra nắp lọ: Torque verification qua visual inspection
*Lưu ý từ AUMI: Vision system trong ngành dược yêu cầu validation theo GAMP5 (Good Automated Manufacturing Practice). Trước khi lựa chọn thiết bị, cần xác nhận nhà cung cấp có khả năng hỗ trợ IQ/OQ/PQ (Installation/Operational/Performance Qualification) documentation.
4. Các Thành Phần Của Một Hệ Thống Vision System Hoàn Chỉnh
Một vision system QC đầy đủ không chỉ là một chiếc camera – đây là hệ thống tích hợp gồm nhiều thành phần phải được lựa chọn và phối hợp đồng bộ:
4.1. Camera Công Nghiệp (Machine Vision Camera)
Các thương hiệu machine vision camera hàng đầu:
| Hãng | Xuất xứ | Dòng sản phẩm nổi bật | Thế mạnh |
| SICK | Đức | Inspector, Visionary, Ranger3 | Giải pháp 2D/3D tích hợp tốt, độ bền cao, hỗ trợ kỹ thuật mạnh |
| Cognex | Mỹ | IS (In-Sight), CIC | Vision system tích hợp cao, dễ dùng |
| Keyence | Nhật | CV-X, XG-X | Hỗ trợ kỹ thuật xuất sắc |
| Teledyne DALSA | Canada | Genie, Linea | Line-scan chuyên nghiệp |
| IDS Imaging | Đức | uEye, Ensenso | Linh hoạt, API mở |
4.2. Ống Kính (Lens)
Ống kính là yếu tố quyết định độ sắc nét và độ chính xác đo lường – thường bị bỏ qua nhưng cực kỳ quan trọng:
- Telecentric lens: Loại bỏ lỗi parallax, bắt buộc cho ứng dụng đo kích thước chính xác
- Fixed focal length lens: Phổ biến nhất, chi phí hợp lý (6mm, 8mm, 12mm, 16mm, 25mm, 35mm, 50mm)
- Macro lens: Chụp cận cảnh chi tiết nhỏ (linh kiện SMD, vi mạch)
- Line-scan lens: Thiết kế đặc biệt cho line-scan camera, phủ đều toàn dải
Công thức tính focal length cơ bản:
f = (WD × sensor_size) / FOV
Trong đó: f = tiêu cự, WD = working distance (khoảng cách làm việc), FOV = Field of View (trường nhìn cần thiết)
4.3. Hệ Thống Chiếu Sáng (Lighting)
Chiếu sáng đúng kỹ thuật là yếu tố quyết định thành công của vision system. Một hệ thống chiếu sáng tốt làm cho lỗi trở nên rõ ràng và bối cảnh trở nên đồng nhất:
| Kiểu chiếu sáng | Đặc điểm | Ứng dụng |
| Backlight (chiếu hậu) | Tạo silhouette | Kiểm tra kích thước, phát hiện lỗ |
| Ring light (vòng) | Chiếu đều bề mặt | Kiểm tra bề mặt phẳng, đọc mã vạch |
| Dome light | Loại bỏ phản chiếu | Bề mặt bóng, kim loại |
| Dark field | Làm nổi cạnh và vết xước | Phát hiện vết trầy bề mặt gương |
| Structured light | Chiếu pattern | Vision 3D, đo chiều cao |
| Coaxial | Chiếu trục với ống kính | Bảng mạch, bề mặt phản chiếu cao |
4.4. Phần Mềm Vision (Vision Software)
Phần mềm xử lý hình ảnh biến raw image thành quyết định kiểm tra:
Phần mềm vision phổ biến:
- Cognex VisionPro / In-Sight Explorer: Mạnh mẽ, nhiều công cụ built-in, chi phí cao
- Halcon (MVTec): Thư viện vision toàn diện nhất, yêu cầu lập trình
- OpenCV + Python: Miễn phí, linh hoạt, phù hợp cho team có kỹ sư lập trình
- SICK AppStudio: Môi trường phát triển tích hợp với thiết bị SICK
- NI Vision (LabVIEW): Tích hợp tốt với hệ sinh thái NI
4.5. Bộ Điều Khiển Và Giao Tiếp
- Industrial PC (IPC): Máy tính công nghiệp chịu rung động, nhiệt độ cao
- Smart camera: Camera tích hợp sẵn processor và phần mềm (Cognex In-Sight, Keyence CV-X)
- PLC interface: I/O cứng, EtherNet/IP, PROFINET cho giao tiếp với dây chuyền
- SCADA/MES integration: OPC-UA, REST API để đưa dữ liệu QC vào hệ thống quản lý
5. Hướng Dẫn Lựa Chọn Camera Nhận Dạng Sản Phẩm Phù Hợp
5.1. Phân Tích Yêu Cầu Ứng Dụng – 5 Câu Hỏi Bắt Buộc
Trước khi lựa chọn bất kỳ thiết bị nào, kỹ sư cần trả lời 5 câu hỏi sau:
- Lỗi cần phát hiện có kích thước nhỏ nhất là bao nhiêu?
- Xác định độ phân giải tối thiểu cần thiết
- Quy tắc: pixel size ≤ 1/2 kích thước lỗi nhỏ nhất
- Sản phẩm có chuyển động khi chụp ảnh không?
- Chuyển động → cần global shutter camera
- Đứng yên → rolling shutter cũng được, chi phí thấp hơn
- Tốc độ dây chuyền là bao nhiêu sản phẩm/phút?
- Xác định frame rate và thời gian xử lý tối đa cho phép
- Môi trường lắp đặt có điều kiện gì đặc biệt?
- Nhiệt độ cao, bụi, rung động, hóa chất → chọn camera IP67, nhiệt độ rộng
- Chiếu sáng môi trường thay đổi → cần kiểm soát chiếu sáng chủ động
- Ngân sách và yêu cầu tích hợp với hệ thống hiện tại?
- Smart camera (all-in-one): nhanh, đơn giản, chi phí vừa phải
- PC-based vision: linh hoạt, mạnh hơn, phức tạp hơn
5.2. Ma Trận Lựa Chọn Vision System Theo Ứng Dụng
| Ứng dụng | Camera 2D | Camera 3D | Camera AI | Line-scan |
| Kiểm tra kích thước 2D | ★★★★★ | ★★ | ★★★ | ★★ |
| Kiểm tra bề mặt phức tạp | ★★ | ★★★ | ★★★★★ | ★★★★ |
| Đo chiều cao/thể tích | ✗ | ★★★★★ | ★★ | ★★ |
| Đọc mã vạch/QR | ★★★★★ | ✗ | ★★★ | ★★ |
| Kiểm tra vải/tôn/giấy | ★ | ★ | ★★★ | ★★★★★ |
| Nhận dạng lỗi ngẫu nhiên | ★★ | ★★ | ★★★★★ | ★★★ |
| Ngân sách thấp | ★★★★★ | ★★ | ★★★ | ★★★ |
6. Xu Hướng Công Nghệ Camera Nhận Dạng Hình Ảnh 2026
6.1. Edge AI – Xử Lý Trực Tiếp Trên Camera
Xu hướng nổi bật nhất năm 2026 là tích hợp chip AI (NVIDIA Jetson, Intel Myriad, Qualcomm) trực tiếp vào camera, cho phép xử lý inference ngay tại edge mà không cần gửi ảnh về server. Lợi ích:
- Latency giảm từ 100–500ms (cloud/server) xuống 5–20ms
- Không phụ thuộc mạng LAN/WAN
- Bảo mật dữ liệu hình ảnh tốt hơn
- Chi phí infrastructure thấp hơn
6.2. Hyperspectral Imaging – Nhìn Xa Hơn Mắt Thường
Hyperspectral camera chụp ảnh ở nhiều dải bước sóng (từ UV đến NIR), cho phép phát hiện các dị biệt về thành phần vật liệu mà camera thông thường không thể thấy. Ứng dụng đang phát triển mạnh trong:
- Kiểm tra tạp chất trong thực phẩm (phát hiện nhựa trong nông sản)
- Phân loại nhựa tái chế theo loại polymer
- Kiểm tra độ chín của trái cây trong nông nghiệp chính xác
- Phát hiện hàng giả trong dược phẩm
6.3. Digital Twin Tích Hợp Vision Data
Dữ liệu từ camera nhận dạng sản phẩm ngày càng được tích hợp vào digital twin của dây chuyền sản xuất. Mỗi sản phẩm có hành trình dữ liệu hình ảnh từ khi bắt đầu đến khi xuất xưởng, cho phép truy xuất nguồn gốc tuyệt đối và phân tích nguyên nhân gốc rễ (root cause analysis) khi xuất hiện khiếu nại.
7. FAQs – Câu Hỏi Thường Gặp Về Camera Nhận Dạng Sản Phẩm
Q1: Camera nhận dạng sản phẩm và máy quét mã vạch có khác nhau không?
Khác nhau hoàn toàn. Máy quét mã vạch chỉ đọc mã vạch/QR code. Camera nhận dạng sản phẩm (machine vision camera) có thể kiểm tra hình dạng, kích thước, màu sắc, phát hiện lỗi bề mặt, đọc mã vạch và nhiều tác vụ phức tạp hơn nhiều.
Q2: Vision system có thể thay thế hoàn toàn kiểm tra bằng mắt người không?
Với các tiêu chí kiểm tra có thể định lượng (kích thước, màu sắc, sự hiện diện/vắng mặt), vision system có thể thay thế hoàn toàn và vượt trội. Với tiêu chí cảm quan chủ quan (thẩm mỹ, cảm giác), vẫn cần kết hợp với con người hoặc AI đã huấn luyện kỹ lưỡng.
Q3: Machine vision camera có hoạt động được trong môi trường bụi và rung không?
Có. Camera công nghiệp được thiết kế cho môi trường khắc nghiệt với vỏ IP67 (chống bụi hoàn toàn, chịu nước), chịu rung động đến 50g và nhiệt độ -20 đến 70°C. Một số model đặc biệt chịu được môi trường ATEX (chống cháy nổ).
Q4: Mất bao lâu để một kỹ sư không chuyên vision có thể tự vận hành vision system?
Với smart camera (Cognex In-Sight, Keyence CV-X), một kỹ sư tự động hóa cơ bản có thể làm chủ trong 3–5 ngày đào tạo. Với PC-based vision system dùng Halcon hoặc OpenCV, cần 2–4 tuần để thành thạo cơ bản. AUMI cung cấp đào tạo on-site tại nhà máy khách hàng.
Q5: Có cần thay đổi vision system khi thay đổi sản phẩm không?
Phần cứng thường không cần thay đổi nếu đặc tính quang học (kích thước FOV, yêu cầu độ phân giải) tương đồng. Phần mềm cần cấu hình lại job mới, thường mất 0.5–2 ngày với kỹ sư có kinh nghiệm. Với AI vision, cần thu thập thêm ảnh training và re-train mô hình.
Kết Luận
Camera nhận dạng sản phẩm không còn là công nghệ xa xỉ chỉ dành cho các tập đoàn lớn – đây đã trở thành công cụ thiết yếu để bất kỳ nhà máy nào muốn nâng cao chất lượng, giảm chi phí và cạnh tranh trong thị trường toàn cầu.
Từ machine vision camera 2D đơn giản cho đến camera AI deep learning tiên tiến, từ vision system kiểm tra PCB đến nhận dạng hình ảnh trong ngành thực phẩm – mỗi bài toán đều có giải pháp phù hợp nếu được phân tích đúng từ đầu.
Yếu tố quyết định thành công không phải là chọn camera đắt tiền nhất, mà là chọn đúng hệ thống cho bài toán cụ thể và triển khai đúng quy trình kỹ thuật.
Liên hệ AUMI ngay hôm nay để được tư vấn miễn phí về Camera công nghiệp 2D/3D.
📞 Hotline: 0917 991 589 (Hà Nội) | 0932 226 100 (TP.HCM)
📧 Email: [email protected]
🌐 Website: https://aumi.com.vn/
📍 Địa chỉ AUMI:
- Hà Nội: B44, Lô nhà vườn, Khu đô thị Việt Hưng, Long Biên
- TP.HCM: Tầng 2, tòa nhà HS, 260/11 Nguyễn Thái Bình, Quận Tân Bình
- Đà Nẵng: Tầng 9 Tòa nhà PV Bank, Số 2 đường 30-4, Phường Hòa Cường, TP Đà Nẵng, Việt Nam
