Cảm biến an toàn nhà máy: Giải pháp bảo vệ con người và máy móc
Trong các nhà máy hiện đại, nơi máy móc vận hành với tốc độ cao và mức độ tự động hóa ngày càng tăng, rủi ro tai nạn luôn tồn tại nếu không có hệ thống bảo vệ phù hợp. Cảm biến an toàn đóng vai trò như “lớp bảo vệ đầu tiên”, giúp phát hiện nguy hiểm và dừng hệ thống trước khi sự cố xảy ra.
Theo Tổ chức Lao động Quốc tế (ILO), mỗi năm có gần 3 triệu ca tử vong liên quan đến tai nạn lao động trên toàn cầu. Trong đó, phần lớn các sự cố xảy ra tại môi trường công nghiệp có liên quan trực tiếp đến máy móc và thiếu hệ thống bảo vệ phù hợp.
Đây chính là lý do vì sao cảm biến an toàn (safety sensor) trở thành thành phần cốt lõi trong mọi nhà máy hiện đại. Không chỉ giúp phát hiện nguy hiểm, các thiết bị này còn đóng vai trò quan trọng trong việc đảm bảo tuân thủ tiêu chuẩn quốc tế như IEC, ISO và các quy định pháp lý về an toàn lao động.
Cảm biến an toàn là gì và hoạt động như thế nào?
Cảm biến an toàn là thiết bị phát hiện sự xâm nhập vào vùng nguy hiểm và kích hoạt dừng máy ngay lập tức để bảo vệ con người.
Cảm biến an toàn là một phần của hệ thống safety control, có nhiệm vụ giám sát khu vực nguy hiểm và gửi tín hiệu về bộ điều khiển khi phát hiện rủi ro. Điểm khác biệt giữa cảm biến thông thường và cảm biến an toàn nằm ở độ tin cậy và khả năng fail-safe, tức là hệ thống vẫn an toàn ngay cả khi có lỗi xảy ra.
Quy trình hoạt động cơ bản gồm 3 bước:
1. Phát hiện (Detection)
Cảm biến sử dụng các công nghệ như tia hồng ngoại, laser hoặc cơ học để nhận diện sự xuất hiện của con người hoặc vật thể trong vùng nguy hiểm.
2. Xử lý (Processing)
Tín hiệu được truyền về bộ điều khiển an toàn. Hệ thống này được thiết kế theo tiêu chuẩn nghiêm ngặt nhằm đảm bảo xác suất lỗi cực thấp.
3. Phản hồi (Response)
Máy sẽ dừng khẩn cấp hoặc chuyển sang trạng thái an toàn trong thời gian rất ngắn (thường chỉ vài mili-giây).
Theo tiêu chuẩn của IEC (IEC 61508), hệ thống safety phải đạt mức độ tin cậy cao với xác suất lỗi nguy hiểm cực thấp, thường ở mức 10⁻⁶ đến 10⁻⁹ mỗi giờ vận hành.
Các loại cảm biến an toàn phổ biến trong nhà máy
Ba nhóm cảm biến an toàn quan trọng nhất gồm safety light curtain, safety laser scanner và safety switch/interlock. Mỗi loại phù hợp với một mức độ rủi ro và môi trường khác nhau, từ vùng cố định đến không gian động như robot và AGV.
Trong thực tế triển khai, không có một thiết bị nào phù hợp cho mọi ứng dụng. Việc lựa chọn đúng loại cảm biến phụ thuộc vào:
- Mức độ nguy hiểm của máy
- Khoảng cách an toàn cần bảo vệ
- Môi trường vận hành (cố định hay linh hoạt)
Lưới quang an toàn (safety light curtain)
Lưới quang an toàn tạo “hàng rào ánh sáng” vô hình, khi bị cắt sẽ dừng máy ngay lập tức, phù hợp cho khu vực nguy hiểm cố định.
Cảm biến lưới quang an toàn hoạt động dựa trên nguyên lý phát và thu tia hồng ngoại giữa hai thanh thiết bị. Khi một vật thể (tay, người hoặc vật) cắt ngang các tia này, hệ thống sẽ lập tức gửi tín hiệu dừng máy.
Đặc điểm nổi bật:
- Thời gian phản hồi cực nhanh (<20 ms)
- Độ phân giải cao (có thể phát hiện ngón tay)
- Không cần tiếp xúc vật lý
Ứng dụng thực tế:
- Máy dập kim loại
- Máy cắt tự động
- Dây chuyền đóng gói gửi tín hiệu dừng máy
Cảm biến lưới quang an toàn DeTec
Tại AUMI, chúng tôi cung cấp các dòng safety light curtain từ SICK như deTec4 và C4000, đáp ứng tiêu chuẩn an toàn cao nhất và phù hợp cho các ứng dụng máy dập, máy cắt hoặc dây chuyền tốc độ cao. Đội ngũ kỹ thuật AUMI sẽ hỗ trợ lựa chọn độ phân giải, khoảng cách lắp đặt và cấu hình phù hợp, đảm bảo hệ thống vừa an toàn vừa không gây gián đoạn vận hành.
Cảm biến quét laser an toàn (safety laser scanner)
Cảm biến quét laser quét vùng không gian 2D để phát hiện người/vật thể, phù hợp với robot, AGV và khu vực linh hoạt.
Khác với cảm biến lưới quang an toàn (tạo vùng bảo vệ tuyến tính), cảm biến quét laser tạo vùng bảo vệ dạng mặt phẳng 2D xung quanh thiết bị. Điều này cho phép linh hoạt hơn trong các ứng dụng có chuyển động liên tục.
Ứng dụng thực tế:
- Xe tự hành (AGV/AMR)
- Robot cộng tác (cobot)
- Khu vực có người di chuyển liên tục

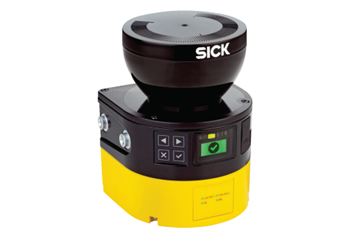

Cảm biến quét laser 2D an toàn Microscan3
Đối với các môi trường linh hoạt như robot hoặc AGV, AUMI tư vấn và triển khai các dòng safety laser scanner SICK như microScan3 hoặc nanoScan3. Các thiết bị này cho phép cấu hình nhiều vùng bảo vệ, giúp hệ thống phản ứng linh hoạt với chuyển động thực tế trong nhà máy.
Công tắc an toàn (safety switch/interlock)
Công tắc an toàn đảm bảo máy dừng khi cửa mở. Đây là giải pháp đơn giản, bền và đáng tin cậy.
Công tắc an toàn thường được lắp trên cửa hoặc nắp bảo vệ của máy. Khi cửa mở, mạch an toàn bị ngắt và máy dừng ngay. Đặc điểm của công tắc an toàn gồm:
- Cấu tạo đơn giản
- Độ bền cao
- Chi phí thấp
- Dễ lắp đặt
Ứng dụng:
- Máy CNC
- Tủ điện
- Dây chuyền sản xuất kín
Thiết bị khóa an toàn I10 Lock
AUMI cung cấp các giải pháp công tắc an toàn từ SICK như i10 Lock hoặc RE2, phù hợp cho các hệ thống cửa máy, tủ điện hoặc băng tải. Với ưu điểm bền bỉ và dễ tích hợp, các thiết bị này giúp đảm bảo máy chỉ vận hành khi điều kiện an toàn được đáp ứng.
So sánh tổng quan các loại cảm biến an toàn
Mỗi loại cảm biến đều có một vai trò riêng, lựa chọn đúng sẽ giúp tối ưu cả chi phí và hiệu quả.
| Loại | Thời gian phản hồi | Mức độ an toàn | Phạm vi | Hạn chế | Ứng dụng |
| Cảm biến lưới quang (Light curtain) | 3-22ms | Type 2/4, PL d–e | 0.3-20m | Cần phải căn chỉnh chính xác | Máy cắt tự động, máy dập kim loại |
| Cảm biến quét laser (Laser sensor) | 40-120ms | Type 3, PL d | 3-5.5m | Chi phí cao hơn | Robot, AGV |
| Công tắc an toàn (Safety switch) | <20ms | PL d–e | 1.5mm-10mm | Không linh hoạt | Cửa máy, tủ điện |
Bảng so sánh các loại cảm biến an toàn
Khi nào doanh nghiệp nên triển khai cảm biến an toàn?
Doanh nghiệp nên triển khai cảm biến an toàn khi có sự tương tác giữa người và máy, khi thiết bị tiềm ẩn rủi ro, hoặc khi cần đáp ứng các tiêu chuẩn an toàn quốc tế như ISO 13849 hoặc IEC 62061.
Trong môi trường sản xuất hiện đại, cảm biến an toàn không còn là “tùy chọn nâng cấp” mà đã trở thành một phần thiết yếu của hệ thống vận hành. Đặc biệt, khi dây chuyền sản xuất ngày càng tự động hóa và tốc độ vận hành tăng cao, nguy cơ tai nạn cũng gia tăng nếu không có cơ chế kiểm soát phù hợp.
Doanh nghiệp nên cân nhắc triển khai hệ thống cảm biến an toàn trong các trường hợp sau:
- Máy móc có chuyển động nguy hiểm: Các thiết bị như máy dập, robot công nghiệp hoặc băng tải tốc độ cao có thể gây chấn thương nghiêm trọng nếu không được bảo vệ đúng cách.
- Người vận hành làm việc gần vùng nguy hiểm: Khi có sự tương tác trực tiếp giữa con người và máy móc, việc phát hiện xâm nhập và dừng máy kịp thời là yếu tố sống còn.
- Hệ thống cần tuân thủ tiêu chuẩn an toàn: Các tiêu chuẩn như ISO 13849-1 (Performance Level – PL) hoặc IEC 62061 (Safety Integrity Level – SIL) yêu cầu rõ ràng về việc sử dụng thiết bị an toàn.
- Nhà máy hướng tới tự động hóa và Industry 4.0: Cảm biến an toàn không chỉ bảo vệ con người mà còn đóng vai trò cung cấp dữ liệu để tối ưu vận hành và giảm downtime.
→ Nếu hệ thống có rủi ro thì việc triển khai cảm biến an toàn càng sớm sẽ càng giảm chi phí khắc phục về sau.
Kinh nghiệm triển khai cảm biến an toàn trong thực tế
Hiệu quả của hệ thống an toàn phụ thuộc vào thiết kế tổng thể, không chỉ nằm ở việc chọn thiết bị.
Trong thực tế triển khai, nhiều doanh nghiệp gặp phải tình trạng hệ thống an toàn “có nhưng không hiệu quả”. Nguyên nhân thường không nằm ở thiết bị, mà ở cách thiết kế và tích hợp.
Một số sai lầm phổ biến bao gồm:
- Chọn sai loại cảm biến: Ví dụ dùng safety switch cho khu vực cần bảo vệ linh hoạt, hoặc dùng light curtain nhưng không tính đúng khoảng cách.
- Cấu hình vùng bảo vệ không phù hợp: Đặt vùng quá rộng gây dừng máy liên tục, hoặc quá hẹp khiến không đảm bảo an toàn.
- Không tính toán khoảng cách an toàn: Theo tiêu chuẩn ISO 13855, khoảng cách từ cảm biến đến vùng nguy hiểm phải dựa trên tốc độ tiếp cận của con người và thời gian dừng của máy.
Ví dụ, nếu thời gian dừng của máy là 200 ms và tốc độ tiếp cận là 1600 mm/s, khoảng cách an toàn cần thiết có thể lên đến hơn 300 mm. Việc bỏ qua yếu tố này có thể khiến hệ thống không đạt chuẩn dù đã lắp đúng thiết bị.
Theo kinh nghiệm triển khai của đội ngũ kỹ thuật AUMI:
- Robot, AGV → ưu tiên safety laser scanner để đảm bảo vùng bảo vệ linh hoạt
- Máy dập, máy cắt → sử dụng safety light curtain (PL e) để đảm bảo phản hồi nhanh
- Cửa máy, khu vực kín → dùng safety switch/interlock để kiểm soát truy cập
Một hệ thống an toàn hiệu quả luôn bắt đầu từ việc hiểu đúng rủi ro, sau đó mới đến lựa chọn thiết bị và cấu hình phù hợp.
FAQs
Q1: Cảm biến an toàn có bắt buộc trong nhà máy không?
A: Trong nhiều ngành công nghiệp, đây là yêu cầu bắt buộc để đảm bảo an toàn lao động và tuân thủ các tiêu chuẩn quốc tế như ISO 13849 hoặc IEC 62061.
Q2: Nên chọn light curtain hay laser scanner?
A: Light curtain phù hợp với vùng bảo vệ cố định và cần phản hồi nhanh, trong khi laser scanner phù hợp với môi trường linh hoạt như robot hoặc AGV.
Q3: Hệ thống cũ có thể tích hợp cảm biến an toàn không?
A: Có. Thông qua safety relay hoặc safety controller, các cảm biến an toàn có thể tích hợp với hệ thống hiện có mà không cần thay đổi toàn bộ dây chuyền.
Q4: Safety controller có thực sự cần thiết không?
A: Với hệ thống có nhiều cảm biến hoặc yêu cầu logic an toàn phức tạp, safety controller là thành phần quan trọng để đảm bảo vận hành đúng chuẩn.
Q5: Doanh nghiệp nên bắt đầu từ đâu khi triển khai?
A: Nên bắt đầu từ việc đánh giá rủi ro và lựa chọn giải pháp phù hợp với ứng dụng thực tế. AUMI cung cấp các giải pháp cảm biến an toàn từ SICK và hỗ trợ tư vấn, triển khai theo từng nhu cầu cụ thể.
