Camera nhiệt kiểm tra điện: Hướng dẫn thermography tủ điện chuẩn NFPA 70B

•       Camera nhiệt giúp phát hiện hotspot, tiếp xúc lỏng, quá tải và mất cân bằng pha trong hệ thống điện mà không cần dừng máy.
•       Thermography điện là phương pháp kiểm tra không phá hủy (NDT) được áp dụng rộng rãi trong bảo trì dự đoán (PdM).
•       Tiêu chuẩn tham chiếu phổ biến gồm NFPA 70B, ISO 18434-1 và NFPA 70E (an toàn điện khi làm việc).
•       Camera dùng cho kiểm tra điện công nghiệp nên có NETD ≤50 mK và detector từ 320×240 px trở lên.
•       Kiểm tra nhiệt điện đúng kỹ thuật yêu cầu thiết bị mang tải tối thiểu khoảng 40% định mức để hotspot xuất hiện rõ ràng.

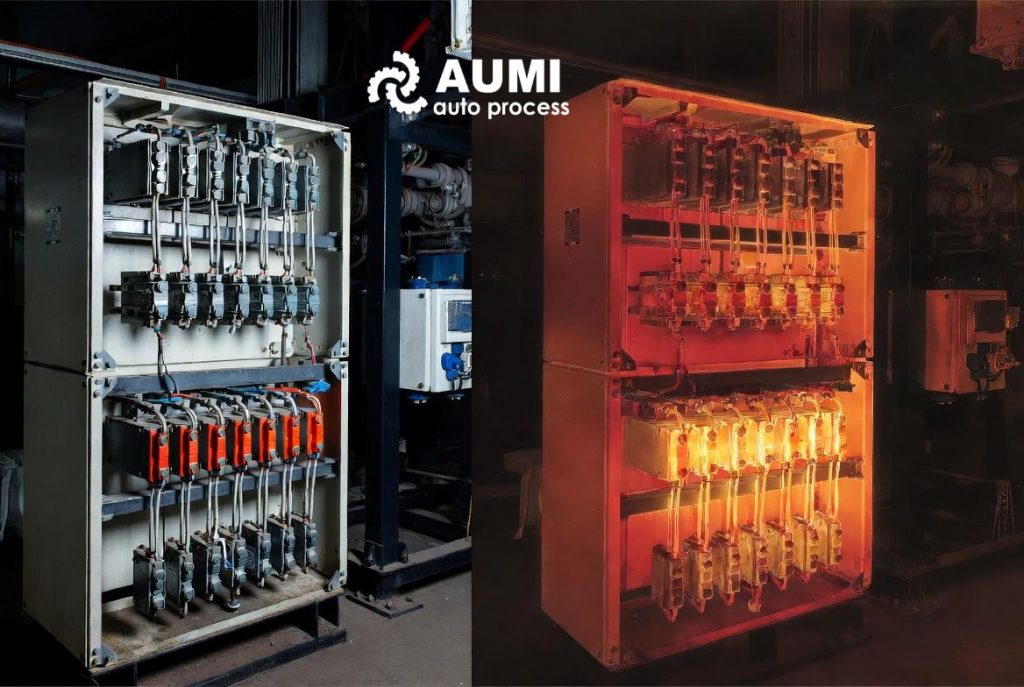

Sự cố điện thường tạo ra điểm nóng (hotspot) trước khi hỏng hóc xảy ra. Camera nhiệt kiểm tra điện (electrical thermography) phát hiện các bất thường nhiệt này khi hệ thống vẫn vận hành — là phương pháp bảo trì dự đoán (PdM) được áp dụng rộng rãi trong công nghiệp. Bài viết tổng hợp nguyên lý, tiêu chuẩn kỹ thuật và quy trình kiểm tra theo NFPA 70B, ISO 18434-1 và NFPA 70E.

1. Vì sao camera nhiệt kiểm tra điện tốt hơn phương pháp truyền thống?

Kiểm tra truyền thống yêu cầu dừng điện hoặc tiếp cận gần thiết bị đang vận hành. Camera nhiệt phát hiện bất thường nhiệt từ xa, không tiếp xúc, không cần dừng hệ thống — đây là lợi thế then chốt.

Nguồn tham khảo: NFPA 70B – Standard for Electrical Equipment Maintenance (2023 Edition); NFPA 70E – Standard for Electrical Safety in the Workplace (2021).

2. Nguyên nhân nào tạo ra điểm nóng trong hệ thống điện?

Hotspot trong hệ thống điện hình thành từ nhiều nguyên nhân khác nhau:

•     Tiếp xúc điện kém (Poor connection): Điện trở tiếp xúc tăng do ô-xi hóa, siết vít không đủ lực, hoặc dây bị rão. Theo định luật Joule, P = I²R — điện trở tăng gấp đôi thì nhiệt tỏa ra tăng gấp đôi tại điểm tiếp xúc đó.
•     Quá tải (Overload): Dòng điện vượt định mức làm dây dẫn và thiết bị phát nhiệt vượt ngưỡng an toàn. Nhiệt độ vận hành cho phép của cáp PVC tiêu chuẩn là 70°C theo IEC 60502-1.
•     Mất cân bằng pha (Phase imbalance): Tải 3 pha không đều làm một pha mang dòng cao hơn. Mất cân bằng >10% đã ảnh hưởng đến tuổi thọ động cơ theo NEMA MG-1.
•     Linh kiện hỏng hoặc suy hỏng: CB, contactor, biến áp, tụ điện suy hỏng bên trong thường có dấu hiệu nhiệt bất thường trước khi hỏng hoàn toàn.
•     Hài (Harmonics): Dòng điện hài từ biến tần, UPS gây phát nhiệt thêm trong dây trung tính và biến áp.

2.1 Phân loại mức độ nghiêm trọng theo nhiệt độ

Tiêu chuẩn phân loại hotspot phổ biến nhất trong ngành là của NFPA 70B và tham chiếu bổ sung từ ISO 18434-1:2008 (Condition monitoring – Thermography):

Lưu ý: Giá trị ΔT chỉ mang tính tham khảo và cần đánh giá cùng điều kiện tải, nhiệt độ môi trường, loại thiết bị và mức độ quan trọng của hệ thống.

Nguồn: NFPA 70B:2023, Annex B – Infrared Inspection; ISO 18434-1:2008 – Condition monitoring and diagnostics of machines – Thermography.

3. Thông số kỹ thuật nào cần quan tâm khi chọn camera nhiệt kiểm tra điện?

Không phải camera nhiệt nào cũng phù hợp cho kiểm tra điện công nghiệp. Bảng dưới tổng hợp các thông số ảnh hưởng trực tiếp đến khả năng phát hiện hotspot:

Nguồn tham khảo thông số: ISO 18436-7:2014 – Thermography for condition monitoring.

4. Camera nhiệt Thermoteknix – Lựa chọn chuyên nghiệp cho kiểm tra điện công nghiệp

Trong các thương hiệu camera nhiệt chuyên dụng cho công nghiệp, Thermoteknix (Anh Quốc) là một trong những hãng có bề dày kinh nghiệm hơn 30 năm trong lĩnh vực phát triển cảm biến và hệ thống hồng ngoại. Hãng nổi tiếng với việc tập trung nghiên cứu và sản xuất detector hồng ngoại từ gốc, mang lại chất lượng ảnh nhiệt ổn định và độ tin cậy cao trong môi trường công nghiệp khắc nghiệt.

Tại Việt Nam, AUMI là đại diện chính thức của Thermoteknix, cung cấp thiết bị kèm theo dịch vụ tư vấn kỹ thuật, đào tạo sử dụng và hiệu chuẩn định kỳ.

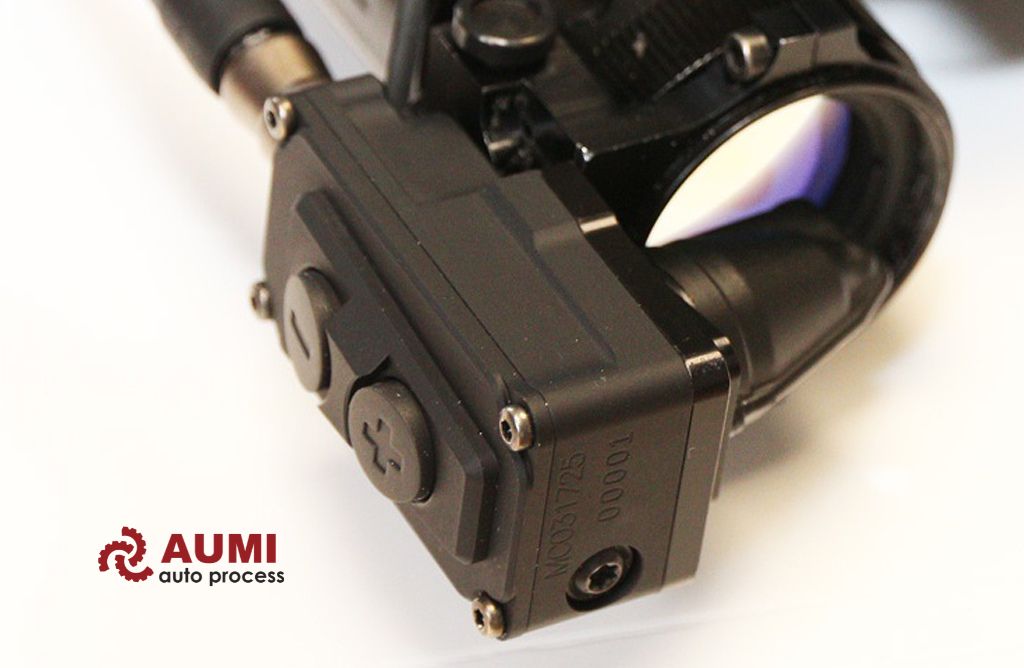

Dòng sản phẩm Miricle được thiết kế dành riêng cho các ứng dụng kiểm tra không phá hủy (NDT) và giám sát công nghiệp, với các đặc điểm kỹ thuật nổi bật sau:

Một ưu điểm lớn của dòng Miricle là khả năng tích hợp vào hệ thống giám sát nhiệt liên tục (continuous thermal monitoring). Thay vì chỉ kiểm tra định kỳ bằng thiết bị cầm tay, các tủ điện quan trọng (MCC, MDB, switchgear 22kV…) có thể được giám sát 24/7. Giải pháp này giúp phát hiện ngay lập tức các hotspot mới xuất hiện, giảm đáng kể rủi ro sự cố bất ngờ.

5. Quy trình kiểm tra hệ thống điện bằng camera nhiệt đúng kỹ thuật

Thermography điện không chỉ là chụp ảnh nhiệt rồi xem — quy trình đúng kỹ thuật cần đảm bảo điều kiện đo chuẩn để kết quả có giá trị và có thể so sánh theo thời gian.

Bước 1: Chuẩn bị và đánh giá điều kiện môi trường

•     Tải vận hành tối thiểu 40%: Theo NFPA 70B, hotspot không xuất hiện rõ ở tải thấp.
•     Nhiệt độ môi trường ổn định: Tránh kiểm tra ngay sau khi trời mưa hoặc khi có thay đổi nhiệt độ đột ngột làm thay đổi baseline nhiệt của thiết bị.
•     Ánh sáng mặt trời trực tiếp: Tránh chụp thiết bị ngoài trời khi có ánh nắng chiếu thẳng — bức xạ mặt trời làm sai lệch nhiệt độ bề mặt. Ưu tiên kiểm tra sáng sớm hoặc buổi tối.

Bước 2: Cài đặt thông số camera

•     Emissivity (hệ số bức xạ): Thông số quan trọng nhất — cài sai có thể gây sai số 5–15°C. Xem chi tiết tại Mục 6.
•     Nhiệt độ phản xạ (Reflected Temperature): Cần nhập nhiệt độ môi trường xung quanh vì bề mặt bóng phản chiếu bức xạ từ môi trường xung quanh.
•     Khoảng cách đo: Nhập đúng để phần mềm tính toán spot size chính xác.

Bước 3: Thực hiện quét và ghi ảnh nhiệt

•     An toàn điện trước tiên: Tuân thủ khoảng cách an toàn theo NFPA 70E. Với tủ hạ thế 380–690V, vùng giới hạn hồ quang (Arc Flash Boundary) cần được xác định trước. Kỹ sư cần PPE phù hợp khi mở cửa tủ.
•     Chụp ảnh tổng quan rồi zoom vào các điểm bất thường
•     Ghi lại kèm ảnh quang học để dễ đối chiếu vị trí
•     Chụp cùng góc và điều kiện để so sánh với lần kiểm tra trước

Bước 4: Phân tích và lập báo cáo

•     Xác định ΔT so với baseline của thiết bị tương đương trong cùng điều kiện tải
•     Phân loại mức độ theo bảng NFPA 70B / ISO 18434 (xem mục 2.2)
•     Không chẩn đoán chỉ bằng nhiệt độ tuyệt đối: Motor 75°C có thể bình thường hoặc nguy hiểm tùy thiết kế và cấp cách điện (Class B, F, H)
•     Lập báo cáo kèm thermogram, ảnh quang học, tọa độ vị trí, giá trị ΔT và khuyến nghị xử lý

6. Kinh nghiệm thực tế — sai lầm phổ biến khi dùng camera nhiệt kiểm tra điện

Qua kinh nghiệm triển khai và hỗ trợ kỹ thuật cho các nhà máy sản xuất, thực phẩm và khu công nghiệp tại Việt Nam, đội kỹ thuật AUMI nhận thấy một số lỗi kỹ thuật lặp lại nhiều lần khi ứng dụng thermography điện:

Lỗi #1: Dùng emissivity mặc định cho mọi bề mặt

Đây là lỗi phổ biến nhất. Nhiều camera khi xuất xưởng để emissivity mặc định 0,95 (giá trị của vật liệu mờ). Khi chụp busbar đồng bóng (ε ≈ 0,03–0,05) hoặc vỏ tủ inox (ε ≈ 0,1–0,4 tùy bề mặt), nhiệt độ hiển thị có thể sai lệch đáng kể so với thực tế rất nhiều. Giải pháp: dán băng keo đen (ε ≈ 0,95) lên điểm cần đo hoặc dùng sơn cách điện nhiệt để chuẩn emissivity trước khi đo.

Lỗi #2: Kiểm tra khi tải quá thấp

Kỹ sư chụp tủ điện vào ban đêm hoặc cuối tuần khi tải chỉ 5–10%. Hotspot do tiếp xúc kém hoặc quá tải chưa đủ nhiệt để hiện rõ — kết quả là bỏ sót hoàn toàn. Luôn kiểm tra khi tải tối thiểu 40% theo NFPA 70B.

Lỗi #3: Không có baseline để so sánh

Chụp một lần rồi phán đoán mà không có ảnh nhiệt tham chiếu từ lần kiểm tra trước khiến khó phân biệt bất thường hay đặc tính bình thường của thiết bị. Quy trình đúng: Thiết lập baseline trong điều kiện chuẩn ngay từ đầu và lưu trữ có hệ thống để so sánh trend nhiệt theo thời gian.

Lỗi #4: Bỏ qua điều kiện dây trung tính

Dây trung tính trong hệ thống 3 pha 4 dây thường bị bỏ qua khi kiểm tra nhưng lại là điểm hay có vấn đề — đặc biệt khi có tải phi tuyến (biến tần, máy tính, đèn LED) gây dòng hài bậc 3 chạy trên trung tính. Trong một số trường hợp, dòng trung tính vượt dòng pha và dây trung tính không được tính toán cho tải hài sẽ phát nhiệt bất thường.

7. Tiêu chuẩn và tần suất kiểm tra điện bằng camera nhiệt

Tần suất kiểm tra nhiệt điện phụ thuộc vào mức độ quan trọng của thiết bị và điều kiện vận hành:

Tại Việt Nam, QCVN 01:2020/BCT (Quy chuẩn kỹ thuật quốc gia về an toàn điện) và quy định của Bộ Công Thương về kiểm định thiết bị điện yêu cầu kiểm tra định kỳ. Thermography có thể được tích hợp vào chương trình bảo trì dự đoán (PdM) để đáp ứng yêu cầu này.

Câu hỏi thường gặp (FAQ)

Q1: Camera nhiệt bao nhiêu độ phân giải là đủ cho kiểm tra tủ điện?

A: Với tủ điện hạ thế ở khoảng cách 1–3 m, độ phân giải 320×240 px là đủ. Ưu tiên NETD ≤50 mK để phát hiện sớm hotspot nhẹ (ΔT 3–5°C). Model cao hơn (640×480 px) phù hợp kiểm tra từ xa hoặc chi tiết cao.

Q2: Camera nhiệt có phát hiện được điểm nóng bên trong CB (circuit breaker) không?

A: Camera đo bức xạ bề mặt, không nhìn xuyên vỏ. Tuy nhiên, nhiệt từ bên trong dẫn ra bề mặt tạo pattern đặc trưng, dễ phát hiện khi tải ≥40% và camera có NETD ≤50 mK.

Q3: Kiểm tra tủ điện có cần mở cửa tủ không?

A: Nên mở cửa tủ để đo trực tiếp busbar và đầu cáp vì vỏ thép chặn bức xạ hồng ngoại. Một số tủ hiện đại có IR Window giúp kiểm tra mà không cần mở cửa. Khi mở tủ đang tải phải tuân thủ PPE theo NFPA 70E.

Q4: Cần chứng chỉ gì để thực hiện kiểm tra chuyên nghiệp?

A: Các chứng chỉ phổ biến: ITC Level I/II/III, ISO 18436-7 và ASNT Infrared Thermography. Level I thực hiện đo, Level II phân tích báo cáo, Level III thiết kế chương trình.

Q5: Hotspot ΔT bao nhiêu thì phải dừng hệ thống ngay?

A: Theo NFPA 70B, ΔT > 40°C so với baseline được xếp mức Imminent Failure – cần xử lý khẩn cấp. Quyết định dừng máy phải cân nhắc mức độ quan trọng của hệ thống và tham khảo kỹ sư điện.

Q6: Camera nhiệt điện thoại có thay thế được camera chuyên dụng không?

A: Không thay thế được. Camera điện thoại (FLIR One, Seek Thermal) thường có NETD 100–200 mK và độ phân giải thấp (80×60 đến 160×120 px), chỉ phù hợp kiểm tra sơ bộ. Camera chuyên dụng cần NETD ≤50 mK và phần mềm xuất radiometric để đảm bảo độ chính xác và báo cáo theo tiêu chuẩn.
