Modbus là gì? Hướng dẫn từ A-Z cho người mới bắt đầu
Hiểu nhanh Modbus RTU/TCP trong hệ thống công nghiệp
(1) Modbus là giao thức truyền thông công nghiệp phổ biến
(2) RTU dùng truyền nối tiếp, TCP dùng mạng Ethernet
(3) Ứng dụng rộng trong PLC, SCADA và IoT công nghiệp
Trong một hệ thống tự động hóa, các thiết bị như PLC, cảm biến, biến tần hay hệ thống SCADA không hoạt động độc lập mà cần liên tục trao đổi dữ liệu với nhau. Ví dụ, cảm biến đo nhiệt độ sẽ gửi dữ liệu về PLC, sau đó PLC xử lý và truyền thông tin lên hệ thống giám sát. Toàn bộ quá trình này chỉ có thể diễn ra khi các thiết bị “sử dụng cùng một ngôn ngữ”.
Đó chính là vai trò của giao thức truyền thông công nghiệp, và Modbus là một trong những “ngôn ngữ” phổ biến nhất hiện nay. Dù đã xuất hiện từ lâu, Modbus vẫn được sử dụng rộng rãi nhờ tính đơn giản, dễ triển khai và khả năng tương thích với nhiều thiết bị từ nhiều hãng khác nhau.
Bài viết này sẽ giúp bạn hiểu được:
- Modbus là gì và hoạt động như thế nào
- Sự khác biệt giữa Modbus RTU và Modbus TCP
- Khi nào nên sử dụng từng loại trong thực tế
Modbus hoạt động như thế nào?
Modbus hoạt động theo cơ chế hỏi – đáp: thiết bị trung tâm gửi yêu cầu, thiết bị còn lại phản hồi dữ liệu.
Về bản chất, Modbus hoạt động theo mô hình Master – Slave. Trong đó, một thiết bị trung tâm sẽ đóng vai trò điều khiển luồng giao tiếp, còn các thiết bị khác chỉ phản hồi khi được yêu cầu.

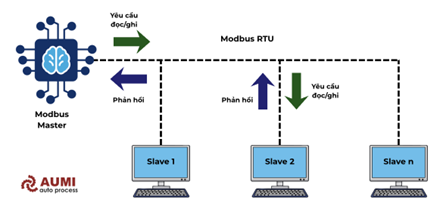

Nguyên lý hoạt động cơ bản của Modbus
Cụ thể:
- Master gửi lệnh đọc/ghi dữ liệu
- Slave nhận lệnh và trả về dữ liệu tương ứng
Dữ liệu trong Modbus được lưu dưới dạng thanh ghi, mỗi thanh ghi chứa một giá trị như nhiệt độ, áp suất hoặc trạng thái ON/OFF.
→ Chính cấu trúc đơn giản này giúp Modbus dễ triển khai và rất phổ biến trong công nghiệp.
Modbus RTU là gì?
Modbus RTU là phiên bản dùng truyền nối tiếp (RS485/RS232), phù hợp hệ thống đơn giản.
Modbus RTU (nguồn: lorric)
Modbus RTU (Remote Terminal Unit) sử dụng giao tiếp serial như RS485 hoặc RS232 để truyền dữ liệu.
Đặc điểm chính:
- Tốc độ truyền thấp hơn TCP
- Khoảng cách truyền xa (có thể lên đến ~1200m với RS485)
- Chi phí triển khai thấp
Ứng dụng phổ biến:
- Kết nối cảm biến và PLC
- Hệ thống điều khiển nhỏ
- Nhà máy sản xuất truyền thống
→ Đây là lựa chọn phổ biến khi cần một hệ thống ổn định, chi phí thấp.
Modbus TCP là gì?
Modbus TCP là phiên bản chạy trên Ethernet, nhanh và dễ mở rộng.
Modbus TCP (nguồn: lorric)
Modbus TCP sử dụng giao thức TCP/IP trên mạng Ethernet, cho phép truyền dữ liệu nhanh hơn và linh hoạt hơn.
Đặc điểm chính:
- Tốc độ cao hơn RTU
- Dễ tích hợp với hệ thống IT
- Không cần chuyển đổi tín hiệu
Ứng dụng phổ biến:
- Hệ thống SCADA
- IoT công nghiệp (IIoT)
- Nhà máy thông minh
→ Modbus TCP phù hợp với các hệ thống hiện đại cần tốc độ và khả năng mở rộng.
So sánh Modbus RTU và Modbus TCP
RTU cho hệ thống đơn giản, TCP cho hệ thống mở rộng và hiện đại.
| Tiêu chí | Modbus RTU | Modbus TCP |
| Tốc độ | 9600-115200 baud | 10/100 Mbps Ethernet |
| Khoảng cách | ≤1200m (RS485) | Không giới hạn (qua switch/router) |
| Max thiết bị | 247 (per bus) | Không giới hạn (TCP/IP) |
| Error check | CRC-16 | TCP checksum |
| Port | – | 502 (default) |
| Chi phí | Thấp (cáp serial) | Cao hơn (hạ tầng Ethernet) |
Bảng so sánh Modbus RTU và TCP
Trong thực tế, không có lựa chọn nào “tốt hơn tuyệt đối”, mà chỉ có lựa chọn phù hợp hơn.
Modbus RTU sẽ được sử dụng khi:
- Hệ thống nhỏ, ít thiết bị
- Cần tiết kiệm chi phí
- Khoảng cách truyền xa
Modbus TCP sẽ được sử dụng khi:
- Hệ thống lớn, nhiều thiết bị
- Cần tốc độ cao
- Tích hợp với SCADA hoặc IoT
→ Lựa chọn đúng giao thức ngay từ đầu sẽ giúp hệ thống ổn định và dễ mở rộng hơn trong tương lai.
Ứng dụng của Modbus trong công nghiệp
Kết nối PLC và hệ thống cảm biến
Đây là ứng dụng cơ bản và quan trọng nhất. Modbus cho phép PLC thu thập dữ liệu từ các cảm biến nhiệt độ, áp suất, lưu lượng… một cách đồng bộ. Theo tài liệu kỹ thuật của Schneider Electric, Modbus có thể hỗ trợ tới 247 thiết bị trên một mạng RS485, giúp tối ưu chi phí wiring trong các hệ thống lớn.
Hệ thống SCADA và giám sát dữ liệu

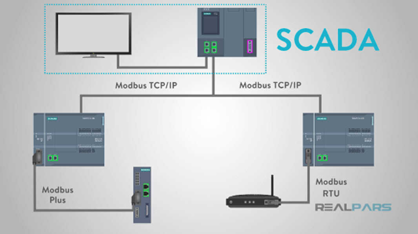

Modbus cùng hệ thống SCADA
Modbus TCP là “cầu nối” đưa dữ liệu lên hệ thống giám sát SCADA trung tâm để:
- Giám sát trạng thái thiết bị theo thời gian thực
- Lưu trữ dữ liệu vận hành
- Cảnh báo sự cố
Điều khiển biến tần và motor
Modbus cho phép:
- Gửi lệnh điều khiển (start/stop, tốc độ)
- Đọc trạng thái hoạt động của motor
Điều này giúp hệ thống:
- Tự động hóa hoàn toàn
- Giảm phụ thuộc vào thao tác thủ công
Trong các dây chuyền sản xuất hiện đại, việc sử dụng Modbus có thể giúp giảm đáng kể thời gian phản hồi điều khiển xuống mức mili-giây (ms) khi sử dụng Modbus TCP.
Hệ thống quản lý năng lượng

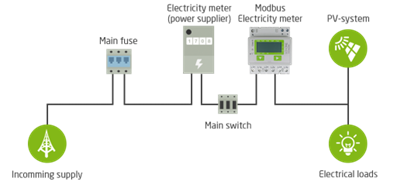

Hệ thống Modbus quản lý điện (nguồn: loxone)
Modbus được sử dụng để thu thập dữ liệu từ:
- Đồng hồ điện
- Bộ đo năng lượng
- Thiết bị phân phối điện
Ứng dụng trong IoT và nhà máy thông minh
Trong các hệ thống hiện đại, Modbus TCP đóng vai trò cầu nối giữa OT (Operational Technology) và IT:
- Kết nối dữ liệu lên cloud
- Phân tích dữ liệu sản xuất
- Tích hợp với hệ thống MES/ERP
→ Dù không phải là giao thức mới, Modbus vẫn là một trong những nền tảng quan trọng nhất trong tự động hóa nhờ tính đơn giản, ổn định và khả năng tương thích cao.
Giải pháp kết nối Modbus toàn diện từ AUMI: Tối ưu hóa hạ tầng dữ liệu nhà máy
Với kinh nghiệm triển khai thực tế, AUMI cung cấp giải pháp tích hợp Modbus theo hướng mở và linh hoạt, cho phép doanh nghiệp tận dụng nhiều chuẩn truyền thông (IO-Link, analog, Ethernet…) nhưng vẫn quy về một hệ thống quản lý dữ liệu thống nhất.
Cảm biến SICK – Thu thập dữ liệu chính xác, tích hợp linh hoạt vào Modbus
Các dòng cảm biến của SICK đóng vai trò là lớp thu thập dữ liệu đầu vào trong hệ thống. Tùy theo model, cảm biến có thể sử dụng các chuẩn giao tiếp như analog (4–20mA), IO-Link hoặc Ethernet, sau đó được tích hợp vào hệ thống Modbus thông qua PLC hoặc gateway.

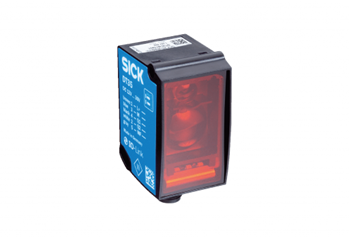

- Dòng đo khoảng cách:
Sử dụng công nghệ laser để đo khoảng cách với độ chính xác cao, phù hợp cho các ứng dụng như định vị trong hệ thống AGV hoặc giám sát mức. Dữ liệu đo được có thể đưa về PLC và chuyển đổi sang Modbus để truyền lên SCADA.
- Dòng camera Vision (Inspector):

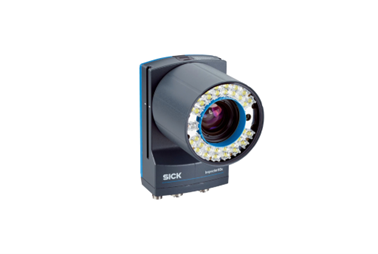

Cảm biến thị giác Inspector 85x
Các camera thông minh của SICK thực hiện kiểm tra chất lượng (OK/NG, đo kích thước, đọc mã). Dữ liệu xử lý thường được truyền qua các giao thức Ethernet công nghiệp (như TCP/IP, PROFINET), sau đó tích hợp vào hệ thống quản lý trung tâm (SCADA/PLC) – nơi có thể sử dụng Modbus để đồng bộ dữ liệu.
Cách tiếp cận này giúp hệ thống vừa tận dụng được hiệu năng của thiết bị, vừa đảm bảo khả năng tích hợp tổng thể.
Thiết bị đo mức MATSUSHIMA – Ổn định trong môi trường công nghiệp khắc nghiệt
- Radar đo mức:
Thiết bị đo mức radar MWLM-FM 80GHz Matsushima
Cho phép đo mức liên tục với độ chính xác cao mà không cần tiếp xúc trực tiếp với vật liệu. Tùy cấu hình, thiết bị có thể hỗ trợ truyền thông RS485 (Modbus RTU), cho phép PLC đọc dữ liệu mức thông qua các thanh ghi (register) và điều khiển hệ thống bơm hoặc cảnh báo.
- Công tắc mức điện dung:
Công tắc mức điện dung Admittance MAL Matsushima
Được sử dụng để phát hiện mức đầy/cạn trong môi trường có bám dính cao như bùn hoặc vật liệu rời. Thiết bị thường cung cấp tín hiệu dạng relay hoặc digital output và được tích hợp vào hệ thống Modbus thông qua PLC.
Bộ chuyển tín hiệu INOR

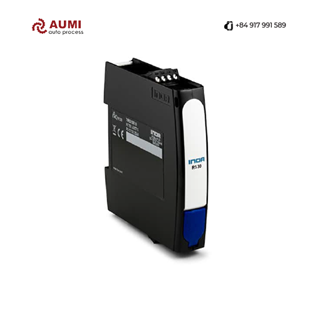

Bộ chuyển đổi tín hiệu 2 dây IPAQ R530 INOR
Là các bộ chuyển đổi tín hiệu nhiệt độ gắn DIN rail, hỗ trợ giao tiếp RS485 (Modbus RTU) trong một số cấu hình. Thiết bị cho phép thu thập dữ liệu từ nhiều cảm biến và truyền về hệ thống trung tâm thông qua một đường truyền chung.
Giải pháp này giúp:
- Giảm số lượng dây dẫn
- Đơn giản hóa hệ thống wiring
- Dễ dàng mở rộng khi tăng số điểm đo
Tích hợp linh hoạt – Chìa khóa của hệ thống Modbus hiệu quả
Một hệ thống Modbus hiệu quả nằm ở khả năng tích hợp linh hoạt giữa nhiều chuẩn truyền thông khác nhau.
Với kinh nghiệm triển khai thực tế, AUMI cung cấp giải pháp:
- Kết nối đa giao thức (IO-Link, analog, Ethernet, Modbus)
- Chuẩn hóa dữ liệu về hệ thống trung tâm
- Đảm bảo hệ thống vận hành ổn định và dễ mở rộng
Đây là nền tảng giúp doanh nghiệp chuyển từ vận hành rời rạc sang quản trị dữ liệu tập trung theo thời gian thực trong nhà máy thông minh.
Những câu hỏi thường gặp
Q1: Modbus RTU và Modbus TCP khác nhau như thế nào?
A: Modbus RTU sử dụng giao tiếp nối tiếp RS485, phù hợp cho khoảng cách xa và môi trường công nghiệp có nhiễu. Trong khi đó, Modbus TCP hoạt động trên mạng Ethernet, cho tốc độ truyền dữ liệu nhanh hơn và dễ tích hợp với hệ thống IT như SCADA hoặc MES.
Q2: Tất cả thiết bị trong hệ thống có cần hỗ trợ Modbus không?
A: Không. Trong thực tế, nhiều thiết bị sử dụng các giao thức khác như analog, IO-Link hoặc Ethernet. Dữ liệu từ các thiết bị này vẫn có thể được đưa về hệ thống Modbus thông qua PLC hoặc gateway trung gian.
Q3: Khi nào nên sử dụng Modbus RTU thay vì Modbus TCP?
A: Modbus RTU phù hợp với hệ thống đơn giản, khoảng cách truyền xa và yêu cầu chi phí thấp. Ngược lại, Modbus TCP phù hợp với hệ thống cần tốc độ cao, truyền dữ liệu lớn và tích hợp với các nền tảng quản lý hiện đại.
Q4: Modbus có phù hợp cho nhà máy thông minh không?
A: Có. Dù là giao thức lâu đời, Modbus vẫn được sử dụng rộng rãi nhờ tính đơn giản và ổn định. Khi kết hợp với PLC, SCADA và các hệ thống IoT, Modbus hoàn toàn có thể đáp ứng nhu cầu thu thập và quản lý dữ liệu trong nhà máy thông minh.
Q5: Doanh nghiệp nên bắt đầu triển khai hệ thống Modbus từ đâu?
A: Nên bắt đầu từ việc đánh giá hệ thống hiện tại (thiết bị, giao thức, nhu cầu dữ liệu), sau đó thiết kế kiến trúc phù hợp (RTU hoặc TCP) và lựa chọn phương án tích hợp. Trong thực tế, việc có đơn vị tư vấn và triển khai sẽ giúp hệ thống ổn định hơn và tránh các lỗi cấu hình phổ biến.
Q6: Có thể tham khảo giải pháp Modbus phù hợp ở đâu?
A: Doanh nghiệp có thể tham khảo các đơn vị có kinh nghiệm triển khai thực tế trong tự động hóa công nghiệp. AUMI hiện cung cấp các giải pháp tích hợp Modbus linh hoạt, kết hợp thiết bị từ SICK, Matsushima, Saxon và INOR, giúp xây dựng hệ thống truyền thông ổn định và dễ mở rộng theo nhu cầu vận hành.
