Chụp ảnh nhiệt hồng ngoại công nghiệp: Nguyên lý, IR camera & ứng dụng thực tế

•     Chụp ảnh nhiệt hồng ngoại (IRT) phát hiện sự cố điện và cơ khí không cần dừng máy
•     Dựa trên bức xạ hồng ngoại, mỗi vật thể phát xạ nhiệt tương ứng với nhiệt độ bề mặt
•     Hệ số phát xạ (emissivity) là thông số quan trọng nhất ảnh hưởng đến độ chính xác
•     Ứng dụng phổ biến: kiểm tra điện, bảo trì thiết bị cơ khí, giám sát quá trình công nghiệp

Chụp ảnh nhiệt hồng ngoại (infrared thermography – IRT) là kỹ thuật đo và hiển thị phân bố nhiệt độ bề mặt vật thể thông qua bức xạ hồng ngoại, hoàn toàn không cần tiếp xúc. Trong công nghiệp, IRT được ứng dụng rộng rãi để kiểm tra điện, bảo trì thiết bị cơ khí và giám sát quá trình – giúp phát hiện sự cố sớm khi máy vẫn đang chạy bình thường.

Theo báo cáo của MarketsandMarkets, thị trường công nghệ hình ảnh hồng ngoại toàn cầu đạt khoảng 8,61 tỷ USD năm 2025 và dự kiến tăng trưởng với CAGR 6,2% đến năm 2030, trong đó phân khúc công nghiệp và an ninh chiếm tỷ trọng lớn.

Bài viết này cung cấp hướng dẫn toàn diện, dựa trên các tiêu chuẩn quốc tế hiện hành (ISO, ASTM, ANSI/NETA, NFPA), giúp kỹ sư và kỹ thuật viên áp dụng IRT một cách khoa học và hiệu quả.

 1. Chụp ảnh nhiệt hồng ngoại là gì? Nguyên lý hoạt động

IRT đo bức xạ hồng ngoại từ bề mặt vật thể và chuyển đổi thành ảnh nhiệt màu giả (thermogram). Mọi vật thể có nhiệt độ trên 0 K đều phát xạ hồng ngoại theo định luật Stefan–Boltzmann.

Theo định luật Stefan–Boltzmann, năng lượng bức xạ của một vật thể tỷ lệ với lũy thừa bậc 4 của nhiệt độ tuyệt đối: P = ε·σ·A·T⁴, trong đó σ = 5,67×10⁻⁸ W·m⁻²·K⁻⁴ (hằng số Stefan–Boltzmann), ε là hệ số phát xạ và T là nhiệt độ theo Kelvin.

Camera hồng ngoại (IR camera) thu nhận bức xạ hồng ngoại qua thấu kính chuyên dụng (thường làm từ germanium hoặc silicon) và chuyển đổi thành tín hiệu điện thông qua detector. Detector phân tích mức bức xạ từng điểm ảnh và tạo ra bản đồ nhiệt độ 2D – gọi là thermogram – hiển thị bằng thang màu giả (palette).

Dải phổ hồng ngoại và ứng dụng công nghiệp:

Lưu ý: Camera LWIR (8–14 µm) là lựa chọn phổ biến nhất cho bảo trì vì phù hợp với hầu hết thiết bị công nghiệp và ít bị ảnh hưởng bởi phản xạ môi trường.

Nguồn: FLIR Systems – Thermography Fundamentals, ISO 20473:2007 (phân vùng phổ quang học), EN 16714-3:2016 (thuật ngữ thermography).

2. Hệ số phát xạ (Emissivity) – Thông số quyết định độ chính xác

Hệ số phát xạ (ε) dao động từ 0 đến 1. Vật liệu kim loại bóng có ε rất thấp (0.04–0.20), dễ gây sai số lớn nếu không hiệu chỉnh đúng.

Hệ số phát xạ (emissivity, ký hiệu ε) là tỷ lệ giữa năng lượng bức xạ thực tế của vật thể so với vật đen tuyệt đối (blackbody) ở cùng nhiệt độ. Đây là thông số quan trọng nhất ảnh hưởng đến kết quả đo nhiệt độ bằng IRT – sai lệch emissivity 0,1 đơn vị có thể tạo sai số đo nhiệt độ từ 1°C đến hơn 10°C tùy điều kiện.

Bảng hệ số phát xạ của các vật liệu công nghiệp phổ biến:

Mẹo thực tế: Với bề mặt kim loại bóng, dán băng keo điện (ε ≈ 0.95) và sử dụng phương pháp hiệu chỉnh hai điểm (two-point calibration) theo ASTM E1933 và E1862

Nguồn: ASTM E1933-14(2022) – Standard Practice for Measuring and Compensating for Emissivity Using Infrared Imaging Radiometers (phiên bản hiện hành); ASTM E1862-14(2022) – Standard Practice for Measuring and Compensating for Reflected Temperature Using Infrared Imaging Radiometers; Omega Engineering – Emissivity Table.

3. Thông số kỹ thuật cần hiểu khi chọn IR camera

Các thông số quan trọng nhất: NETD (độ nhạy nhiệt) ≤50 mK, độ phân giải detector ≥320×240 px cho bảo trì công nghiệp, và dải đo nhiệt độ phù hợp với ứng dụng.

Hiểu đúng thông số kỹ thuật giúp tránh chọn nhầm camera dẫn đến ảnh nhiệt không đủ chi tiết hoặc dải đo không phù hợp với môi trường công việc.

Lưu ý kỹ thuật: NETD thường đo ở f/1.0 và 30°C; giá trị thực tế có thể thay đổi theo lens và điều kiện môi trường.

 Nguồn: ISO 16714-3 – Thermographic equipment, Terms and definitions; EN 16714-2:2016 – Thermographic testing, Equipment.

4. Quy trình chụp ảnh nhiệt hồng ngoại chuẩn kỹ thuật

Một buổi khảo sát IRT đúng chuẩn gồm 5 bước: chuẩn bị thiết bị – kiểm tra điều kiện môi trường – cài đặt thông số – chụp ảnh – phân tích và lập báo cáo.

Bước 1 – Chuẩn bị thiết bị và điều kiện môi trường

•     Để camera cân bằng nhiệt với môi trường đo ít nhất 15–30 phút trước khi sử dụng
•     Kiểm tra pin, thẻ nhớ và firmware camera
•     Đảm bảo nhiệt độ môi trường ổn định: chênh lệch nhiệt độ trong/ngoài nhà máy ΔT ≥ 10°C giúp phát hiện sự cố điện tốt hơn
•     Tránh chụp dưới ánh nắng trực tiếp, mưa, gió mạnh hoặc sau khi vừa tắt thiết bị
•     Thiết bị điện cần hoạt động ở tải ≥ 40% công suất định mức mới có thể phát hiện sự cố nhiệt

Bước 2 – Cài đặt thông số trên camera

•     Nhập hệ số phát xạ (emissivity) đúng với vật liệu bề mặt cần đo
•     Nhập nhiệt độ phản xạ (reflected temperature): thường dùng nhiệt độ môi trường xung quanh
•     Cài đặt khoảng cách đến đối tượng (distance to target)
•     Chọn dải nhiệt độ (temperature range) phù hợp – không chọn dải quá rộng sẽ giảm độ phân giải màu
•     Chọn palette (thang màu): Iron/Rainbow phổ biến trong công nghiệp; Grayscale dễ phân tích chi tiết cơ khí

Bước 3 – Khoảng cách và góc chụp

Khoảng cách và góc chụp ảnh hưởng trực tiếp đến IFOVmeas (Instantaneous Field of View đo thực tế) và khả năng phát hiện điểm nóng. Theo hướng dẫn kỹ thuật của FLIR và tiêu chuẩn EN 16714-1 (Thermographic testing – General principles), góc chụp lệch khỏi pháp tuyến bề mặt không nên vượt quá 30° (lý tưởng là <15°) để tránh phản xạ và mất chính xác.

Bước 4 – Chụp ảnh và lưu dữ liệu

•     Chụp ảnh nhiệt kèm ảnh thường (visual) để đối chiếu vị trí
•     Lưu file dạng radiometric (RJPEG hoặc CSQ/TIFF) – không lưu file JPEG thông thường vì mất dữ liệu nhiệt độ từng pixel
•     Chú thích thông tin ngay trong camera: tên thiết bị, vị trí, tải vận hành, người đo
•     Chụp ít nhất 3 góc nếu đối tượng có nhiều bề mặt

Bước 5 – Phân tích ảnh và phân loại mức độ nghiêm trọng

Phân tích ảnh nhiệt thực hiện trên phần mềm chuyên dụng (ví dụ: FLIR Tools+, Fluke SmartView, ResearchIR). Điểm nóng được phân loại dựa trên chênh lệch nhiệt độ (ΔT) so với vùng tham chiếu hoặc nhiệt độ môi trường.

Phân loại mức độ theo tiêu chuẩn ANSI/NETA MTS-2023 (Maintenance Testing Specifications for Electrical Power Equipment – phiên bản hiện hành):

•     ΔT 1–10°C: Theo dõi – lên kế hoạch kiểm tra định kỳ
•     ΔT 11–20°C: Cảnh báo – xử lý sớm trong kỳ bảo trì gần nhất
•     ΔT 21–40°C: Nghiêm trọng – xử lý trong thời gian ngắn
•     ΔT >40°C: Nguy hiểm – dừng thiết bị và xử lý ngay

5. Ứng dụng chụp ảnh nhiệt hồng ngoại trong công nghiệp

4 ứng dụng phổ biến nhất: kiểm tra hệ thống điện (điểm kết nối lỏng, cầu chì quá tải), cơ khí (ổ trục, khớp nối), quá trình công nghiệp (lò hơi, lò nung) và tòa nhà (cách nhiệt, rò rỉ ẩm).

5.1 Kiểm tra hệ thống điện

Đây là ứng dụng phổ biến nhất của IRT trong bảo trì công nghiệp. Điểm kết nối điện bị lỏng hoặc ăn mòn làm tăng điện trở tiếp xúc, dẫn đến phát nhiệt cục bộ. IRT cho phép quét toàn bộ tủ điện, đường dây và cầu dao mà không cần tắt điện.

•     Kết nối lỏng tại thanh cái (busbar), aptomat, cầu dao
•     Cầu chì quá tải hoặc bất đối xứng tải giữa 3 pha
•     Cuộn dây biến áp có điểm nóng cục bộ
•     Đường cáp cao thế bị sự cố cách điện

Theo NFPA 70B:2023 (Standard for Electrical Equipment Maintenance – đã nâng từ “Recommended Practice” lên “Standard” bắt buộc từ tháng 1/2023) và ANSI/NETA MTS-2023, kiểm tra nhiệt định kỳ 1 năm/lần là yêu cầu tối thiểu cho các tủ điện cấp điện quan trọng.

5.2 Bảo trì thiết bị cơ khí

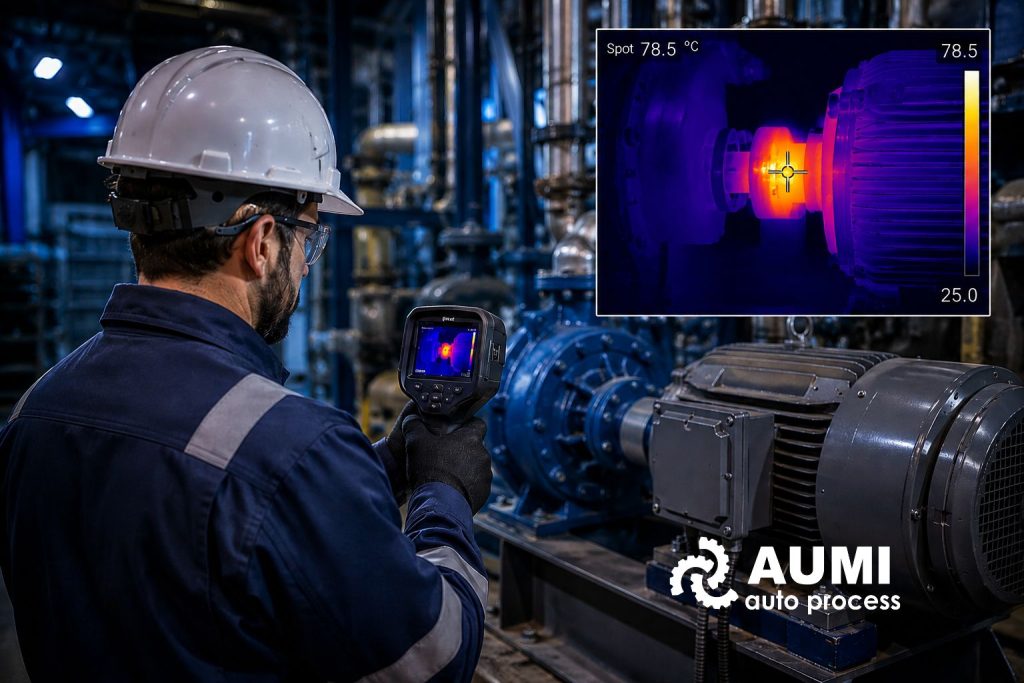

Ổ trục quay bị mòn hoặc thiếu bôi trơn sẽ tăng nhiệt do ma sát trước khi xuất hiện tiếng ồn hoặc rung. IRT kết hợp với phân tích rung cho phép phát hiện sớm hơn so với từng phương pháp riêng lẻ.

•     Ổ trục động cơ và máy bơm bị thiếu dầu hoặc mòn (thường ΔT >10°C so với ổ bên cạnh là dấu hiệu cần kiểm tra)
•     Khớp nối (coupling) bị lệch trục
•     Bơm nhiệt (Heat Pump) bị tắc hoặc giảm hiệu suất
•     Băng tải – phát hiện ổ trục con lăn có vấn đề

5.3 Giám sát quá trình công nghiệp

•     Lò hơi và lò nung: theo dõi bề mặt vách, phát hiện điểm mỏng vật liệu chịu lửa trước khi thủng
•     Bồn bể hóa chất: xác định mức chất lỏng bên trong bồn kín qua thành kim loại
•     Đường ống hơi: phát hiện van cách nhiệt kém, van bypass bị rò
•     Panel pin mặt trời (PV): phát hiện tế bào lỗi (hot cell, bypass diode failure) theo tiêu chuẩn IEC TS 62446-3:2017

6. Camera giám sát nhiệt hồng ngoại THERMOTEKNIX – Giải pháp AUMI phân phối cho công nghiệp

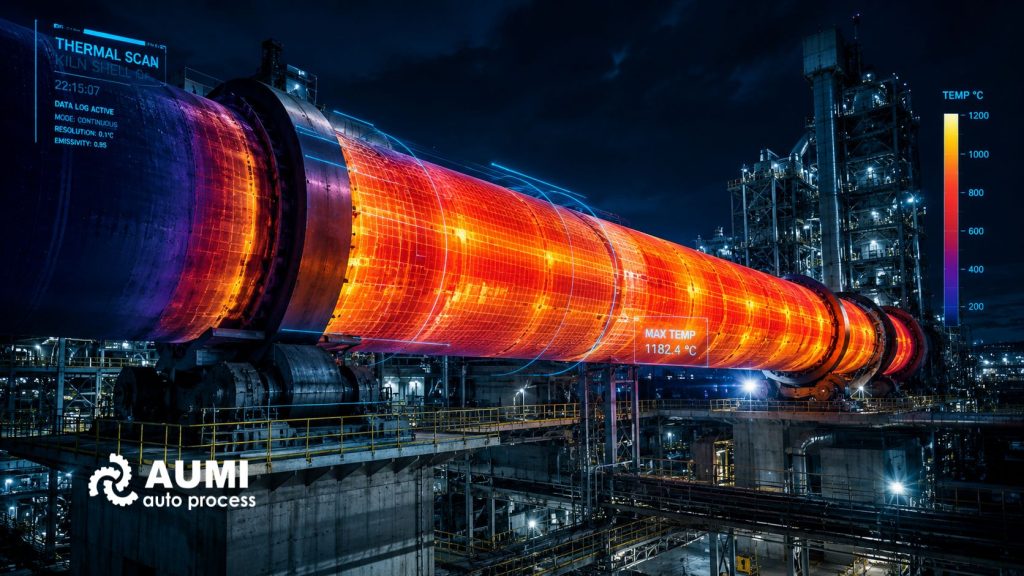

Trong các ngành công nghiệp nặng như xi măng, luyện kim, nhiệt điện và hóa chất, hệ thống camera nhiệt hồng ngoại cố định được sử dụng để giám sát liên tục các khu vực nhiệt độ cao như lò nung, clinker cooler, lò hơi và vỏ lò quay.

THERMOTEKNIX Systems Ltd. (Anh Quốc) là nhà sản xuất chuyên về camera nhiệt và hệ thống giám sát nhiệt công nghiệp cho các ứng dụng nhiệt độ cao và môi trường khắc nghiệt. Tại Việt Nam, AUMI là nhà phân phối chính hãng các giải pháp THERMOTEKNIX cho lĩnh vực công nghiệp.

Một số dòng sản phẩm tiêu biểu gồm:

• ThermaScope HDT – Camera nhiệt radiometric độ phân giải cao dành cho lò nung và clinker cooler, hỗ trợ giám sát vùng đốt, clinker và phân bố nhiệt theo thời gian thực.
• ThermaScope HDC – Camera màu công nghiệp tốc độ cao dùng để quan sát trực tiếp bên trong lò nung, hỗ trợ theo dõi ngọn lửa, vật liệu và hiện tượng ring formation.
• Centurion TK50 – Hệ thống kiln shell scanner chuyên dụng cho lò quay xi măng, cho phép quét nhiệt liên tục toàn bộ chiều dài vỏ lò để phát hiện điểm nóng, mỏng gạch chịu lửa và nguy cơ thủng lò.
• MultiView Enterprise – Nền tảng phần mềm quản lý và phân tích dữ liệu nhiệt tập trung, hỗ trợ kết nối SCADA/DCS và giám sát nhiều thiết bị nhiệt trên cùng hệ thống.

7. So sánh chụp ảnh nhiệt với phương pháp đo nhiệt tiếp xúc

Trong thực tế, IRT và đo tiếp xúc bổ trợ nhau: IRT dùng để khảo sát nhanh diện rộng, xác định vị trí bất thường; sau đó dùng thermocouple hoặc RTD để xác nhận nhiệt độ chính xác tại điểm đó nếu cần. Kết hợp hai phương pháp cho kết quả đáng tin cậy nhất.

Câu hỏi thường gặp về chụp ảnh nhiệt hồng ngoại (FAQ)

Q1: Chụp ảnh nhiệt hồng ngoại có cần dừng máy không?

Không. Thiết bị có thể được kiểm tra ngay khi đang vận hành để phát hiện điểm nóng và sự cố bất thường sớm.

Q2: Camera nhiệt có chính xác không?

Camera nhiệt công nghiệp thường có độ chính xác khoảng ±2°C hoặc ±2%. Tuy nhiên, độ chính xác phụ thuộc nhiều vào hệ số phát xạ (emissivity) và điều kiện đo thực tế.

Q3: Ảnh nhiệt thường được dùng để kiểm tra những gì?

IRT được ứng dụng nhiều trong:

• Tủ điện, MCC, busbar
• Động cơ, máy bơm, ổ trục
• Lò nung, lò hơi, băng tải
• Hệ thống pin mặt trời và đường ống nhiệt

Q4: Bao lâu nên kiểm tra nhiệt định kỳ?

Thông thường nên kiểm tra tối thiểu 1 lần/năm. Với thiết bị quan trọng hoặc vận hành tải cao, nên kiểm tra mỗi 6 tháng.

Q5: Camera nhiệt điện thoại có thay thế được camera chuyên dụng không?

Camera nhiệt trên smartphone phù hợp để kiểm tra nhanh cơ bản. Với ứng dụng công nghiệp và phân tích kỹ thuật chuyên sâu, nên sử dụng camera nhiệt chuyên dụng có độ phân giải và độ nhạy cao hơn.

Kết luận

Chụp ảnh nhiệt hồng ngoại là công cụ mạnh mẽ trong bảo trì dự đoán (Predictive Maintenance), giúp giảm thời gian dừng máy, tăng an toàn và tối ưu chi phí. Thành công phụ thuộc vào hiểu biết nguyên lý, kỹ thuật đo lường chính xác và tuân thủ tiêu chuẩn hiện hành.

 Việc lựa chọn đúng loại camera cho từng ứng dụng – từ camera cầm tay cho kiểm tra tủ điện định kỳ đến hệ thống cố định tích hợp như Centurion TK50 cho lò quay – là yếu tố quyết định hiệu quả đầu tư.

Liên hệ AUMI để được tư vấn lựa chọn camera hồng ngoại phù hợp với từng ứng dụng.
