Tín hiệu 4–20mA trong công nghiệp: Cách hoạt động và ứng dụng thực tế

• Tín hiệu  4–20mA là chuẩn truyền tín hiệu analog phổ biến trong công nghiệp.
• Chuẩn 4–20mA có khả năng chống nhiễu và truyền xa tốt hơn tín hiệu điện áp.
• Hệ thống 2-wire và HART giúp tối ưu kết nối và giám sát thiết bị.
• Việc chọn đúng transmitter giúp hệ thống vận hành ổn định và giảm sai số đo lường.

Trong các hệ thống tự động hóa hiện đại, tín hiệu 4–20mA đóng vai trò quan trọng trong việc truyền dữ liệu từ cảm biến về PLC, SCADA hoặc DCS. Chuẩn tín hiệu này vẫn được sử dụng rộng rãi trong các ngành như thực phẩm, xử lý nước, HVAC, năng lượng và process automation nhờ độ ổn định cao và khả năng chống nhiễu tốt.

Tuy nhiên, nếu lựa chọn sai transmitter hoặc cấu hình không phù hợp, hệ thống có thể gặp tình trạng nhiễu tín hiệu, sai số đo hoặc mất ổn định khi vận hành. Trong bài viết này, AUMI sẽ giúp bạn hiểu rõ nguyên lý hoạt động của transmitter 4–20mA, các chuẩn phổ biến như 2-wire và HART, đồng thời hướng dẫn cách lựa chọn thiết bị phù hợp cho từng ứng dụng thực tế.

1. Tín hiệu 4–20mA là gì?

Tín hiệu (Transmitter) 4–20mA là bộ truyền tín hiệu dùng để chuyển đổi dữ liệu từ cảm biến sang dòng điện chuẩn 4–20mA nhằm truyền dữ liệu ổn định và chống nhiễu tốt trong môi trường công nghiệp.

Trong hệ thống đo lường công nghiệp, cảm biến thường tạo ra tín hiệu điện áp nhỏ, điện trở hoặc mV rất dễ bị nhiễu khi truyền xa. Transmitter có nhiệm vụ xử lý và chuyển đổi các tín hiệu này sang chuẩn analog 4–20mA trước khi gửi về PLC hoặc SCADA.

Ví dụ:

• cảm biến PT100 tạo tín hiệu điện trở
• thermocouple tạo tín hiệu mV
• cảm biến áp suất tạo tín hiệu điện áp nội bộ

Transmitter sẽ tuyến tính hóa và chuyển đổi các tín hiệu đó thành dòng điện chuẩn để hệ thống điều khiển đọc chính xác hơn.

Theo tiêu chuẩn IEC 60381-1, tín hiệu analog 4–20mA được sử dụng rộng rãi trong các quy trình tự động hóa nhờ:

• khả năng truyền xa hàng trăm mét
• chống nhiễu tốt
• và dễ tích hợp với nhiều hệ thống điều khiển khác nhau

Một ưu điểm quan trọng của chuẩn 4–20mA là:

• 4mA đại diện cho giá trị thấp nhất
• 20mA đại diện cho giá trị lớn nhất

Nếu tín hiệu giảm xuống dưới 4mA, hệ thống có thể phát hiện lỗi như:

• đứt dây
• mất nguồn
• transmitter gặp sự cố

Đây là điểm khác biệt lớn so với tín hiệu 0–10V thông thường.

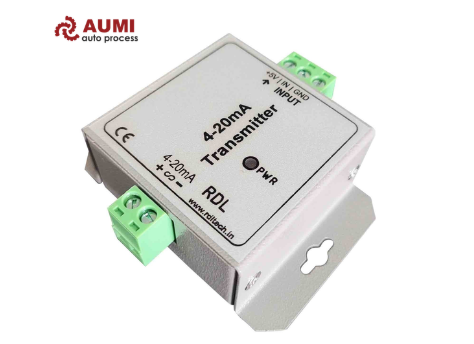

2. Nguyên lý hoạt động của transmitter 4–20mA

Tín hiệu 4–20mA hoạt động bằng cách chuyển đổi giá trị đo từ cảm biến thành dòng điện tuyến tính từ 4mA đến 20mA để truyền dữ liệu ổn định và chống nhiễu tốt trong môi trường công nghiệp.

Trong hệ thống tự động hóa công nghiệp, cảm biến thường chỉ tạo ra tín hiệu điện rất nhỏ như điện áp mV, điện trở hoặc tín hiệu analog nội bộ. Các tín hiệu này rất dễ bị suy hao hoặc nhiễu khi truyền đi xa, đặc biệt trong môi trường có:

• biến tần
• motor công suất lớn
• tủ điện
• hoặc dây nguồn động lực

Đây là lý do transmitter được sử dụng để chuyển đổi tín hiệu đo sang chuẩn dòng điện 4–20mA trước khi gửi về PLC, SCADA hoặc DCS.

Về nguyên lý, transmitter sẽ nhận tín hiệu đầu vào từ cảm biến, sau đó xử lý và tuyến tính hóa giá trị đo. Tiếp theo, thiết bị chuyển đổi giá trị đó thành dòng điện tương ứng trong dải 4–20mA.

Ví dụ:

• cảm biến nhiệt độ đo dải 0–100°C
• transmitter sẽ quy đổi:
  • 0°C = 4mA
  • 50°C = 12mA
  • 100°C = 20mA

PLC sau đó sẽ đọc giá trị dòng điện này để tính toán nhiệt độ thực tế.

Một ưu điểm quan trọng của tín hiệu dòng điện là khả năng truyền xa ổn định hơn nhiều so với tín hiệu điện áp như 0–10V. Theo nguyên lý điện học, dòng điện trong mạch vòng (current loop) gần như không bị ảnh hưởng bởi điện trở dây dẫn nếu hệ thống vẫn đủ nguồn cấp. Điều này giúp tín hiệu 4–20mA có thể truyền xa hàng trăm mét mà vẫn duy trì độ chính xác cao.

Trong thực tế, nhiều hệ thống process automation có khoảng cách từ cảm biến đến PLC lên tới 100 m, 300 m hoặc thậm chí hơn 1 km trong nhà máy lớn. Nếu sử dụng tín hiệu điện áp thông thường, sai số đo sẽ tăng đáng kể do sụt áp trên dây dẫn. Trong khi đó, tín hiệu 4–20mA vẫn duy trì ổn định hơn nhiều.

Một điểm quan trọng khác là mức 4mA được dùng làm giá trị thấp nhất thay vì 0mA. Điều này giúp hệ thống dễ dàng phát hiện lỗi:

• đứt dây
• mất nguồn
• hoặc transmitter hỏng

Ví dụ:

• 4mA = hệ thống hoạt động bình thường ở giá trị thấp nhất
• 0mA hoặc <3.6mA = khả năng cao đang có lỗi tín hiệu

Tiêu chuẩn NAMUR NE43 cũng định nghĩa các ngưỡng dòng điện để cảnh báo lỗi và chẩn đoán sự cố trong hệ thống công nghiệp.

Ngoài ra, nhiều transmitter hiện đại còn hỗ trợ giao thức HART, cho phép truyền dữ liệu số trên cùng đường tín hiệu 4–20mA. Điều này giúp kỹ sư có thể:

• cấu hình transmitter từ xa
• theo dõi trạng thái thiết bị
• chẩn đoán lỗi
• và thực hiện predictive maintenance hiệu quả hơn

3. Vì sao tín hiệu 4–20mA vẫn là tiêu chuẩn công nghiệp?

Dù Industrial Ethernet, IoT và các giao thức truyền thông số ngày càng phổ biến, tín hiệu 4–20mA vẫn được sử dụng rộng rãi nhờ độ ổn định cao, chống nhiễu tốt và dễ triển khai trong môi trường công nghiệp thực tế.

Một trong những lý do lớn nhất khiến chuẩn 4–20mA vẫn tồn tại mạnh mẽ trong công nghiệp là khả năng truyền tín hiệu ổn định trên khoảng cách xa. Trong nhiều nhà máy, cảm biến thường được lắp cách PLC hoặc tủ điều khiển hàng trăm mét. Nếu sử dụng tín hiệu điện áp như 0–10V, điện áp có thể bị suy hao theo chiều dài dây dẫn và chịu ảnh hưởng lớn từ nhiễu điện từ trong môi trường vận hành.

Trong khi đó, tín hiệu dòng điện 4–20mA ít bị ảnh hưởng bởi điện trở dây dẫn hơn, giúp hệ thống duy trì độ chính xác ngay cả khi:

• dây tín hiệu kéo dài
• môi trường có biến tần
• motor công suất lớn
• hoặc nhiều thiết bị đóng cắt điện công nghiệp

Đây là lý do chuẩn 4–20mA vẫn được sử dụng rất phổ biến trong:

• xử lý nước
• HVAC
• dầu khí
• thực phẩm
• năng lượng
• và các hệ thống process liên tục 24/7

Ngoài độ ổn định, chi phí triển khai cũng là một yếu tố quan trọng. So với nhiều hệ thống truyền thông số phức tạp, mạng analog 4–20mA có cấu trúc đơn giản hơn, dễ bảo trì và tương thích với hầu hết PLC, DCS và thiết bị đo lường công nghiệp hiện nay. Điều này giúp doanh nghiệp dễ dàng mở rộng hệ thống mà không cần thay đổi toàn bộ hạ tầng điều khiển.

Trong thực tế triển khai, đội ngũ kỹ thuật AUMI cũng ghi nhận nhiều trường hợp tín hiệu analog bị mất ổn định do:

• dây tín hiệu đi chung với nguồn động lực
• grounding không đúng kỹ thuật
• hoặc không có isolation giữa các thiết bị

Ở những hệ thống này, việc sử dụng transmitter có cách ly tín hiệu (signal isolation) giúp giảm nhiễu đáng kể và cải thiện độ ổn định khi vận hành liên tục. Đây cũng là một trong những lý do các hệ thống đo lường công nghiệp hiện nay vẫn ưu tiên chuẩn 4–20mA cho các ứng dụng quan trọng yêu cầu độ tin cậy cao.

4. Các loại tín hiệu 4–20mA phổ biến trong công nghiệp

Transmitter 4–20mA được phân loại theo đại lượng đo và cấu trúc kết nối. Phổ biến nhất hiện nay là bộ truyền tín hiệu nhiệt độ, áp suất, mức và lưu lượng với chuẩn 2 dây (2-wire) hỗ trợ giao thức HART.

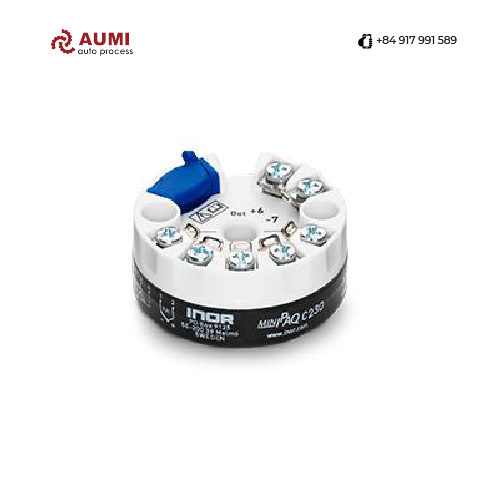

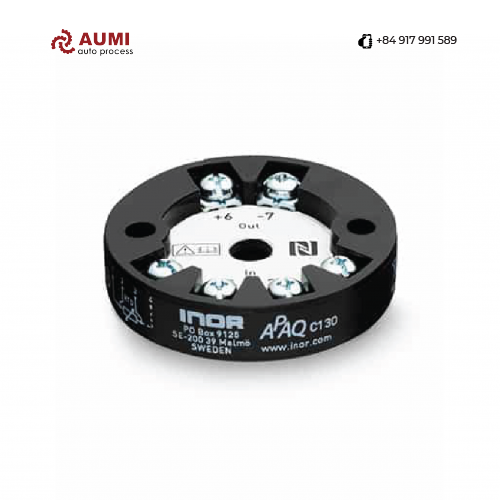

4.1. Bộ truyền tín hiệu nhiệt độ

Đây là loại transmitter phổ biến nhất trong các hệ thống HVAC, lò hơi, thực phẩm và process automation. Thiết bị nhận tín hiệu từ:

• cảm biến RTD Pt100
• thermocouple
• hoặc cảm biến nhiệt độ điện trở

sau đó chuyển đổi sang tín hiệu 4–20mA để truyền về hệ thống điều khiển.

Nhiều transmitter nhiệt độ hiện đại hỗ trợ:

• cấu hình dải đo linh hoạt
• tuyến tính hóa tín hiệu
• cách ly chống nhiễu
• và giao thức HART để cấu hình từ xa

Theo tiêu chuẩn IEC 60751, cảm biến Pt100 Class A có sai số khoảng ±0.15°C tại 0°C, thường được dùng kết hợp với transmitter trong các ứng dụng yêu cầu độ chính xác cao.

4.2. Bộ truyền tín hiệu áp suất

Bộ truyền tín hiệu áp suất được sử dụng rộng rãi trong ngành xử lý nước, khí nén, dầu khí và hệ thống thủy lực. Thiết bị sẽ chuyển đổi áp suất đo được thành tín hiệu 4–20mA tương ứng với dải đo cài đặt.

Ví dụ:

• 0 bar = 4mA,
• 10 bar = 20mA.

Các transmitter áp suất công nghiệp hiện nay thường hỗ trợ:

• độ chính xác từ ±0.1% FS
• chuẩn bảo vệ IP65 đến IP67
• chống rung và chống quá áp
• đồng thời đáp ứng các tiêu chuẩn như IEC 61326 về tương thích điện từ EMC trong môi trường công nghiệp

4.3. Bộ truyền tín hiệu mức và lưu lượng

Trong các hệ thống xử lý nước, hóa chất và thực phẩm, transmitter mức và lưu lượng giúp giám sát liên tục trạng thái bồn chứa và đường ống.

Tín hiệu đầu vào có thể đến từ:

• cảm biến siêu âm
• radar
• điện dung
• hoặc cảm biến chênh áp

Sau khi xử lý, transmitter sẽ xuất tín hiệu 4–20mA để PLC hoặc SCADA theo dõi theo thời gian thực.

Trong nhiều ứng dụng process, tín hiệu analog vẫn được ưu tiên nhờ khả năng hoạt động ổn định ngay cả khi khoảng cách truyền xa và môi trường có nhiễu điện từ mạnh.

4.4. Phân loại theo cấu trúc kết nối: 2-wire và 4-wire

Ngoài phân loại theo ứng dụng, transmitter còn được chia theo cấu trúc cấp nguồn và truyền tín hiệu.

Loại phổ biến nhất hiện nay là transmitter 2 dây (2-wire). Thiết bị sử dụng cùng một cặp dây cho cả cấp nguồn và truyền tín hiệu 4–20mA, giúp giảm chi phí đi dây và đơn giản hóa hệ thống.

Trong khi đó, transmitter 4 dây (4-wire) thường được dùng trong các ứng dụng cần:

• công suất cao hơn
• tốc độ xử lý nhanh
• hoặc nhiều ngõ ra tín hiệu cùng lúc

Nhiều transmitter hiện đại còn tích hợp giao thức HART (Highway Addressable Remote Transducer), cho phép truyền dữ liệu số trên cùng đường tín hiệu analog 4–20mA. Điều này giúp kỹ sư:

• cấu hình thiết bị từ xa
• theo dõi tình trạng vận hành
• và chẩn đoán lỗi dễ dàng hơn mà không cần dừng hệ thống

Bảng so sánh các loại tín hiệu phổ biến hiện nay

5. Giải pháp transmitter công nghiệp từ AUMI

AUMI cung cấp các giải pháp transmitter công nghiệp hỗ trợ 4–20mA và HART cho nhiều ứng dụng đo nhiệt độ và process automation.

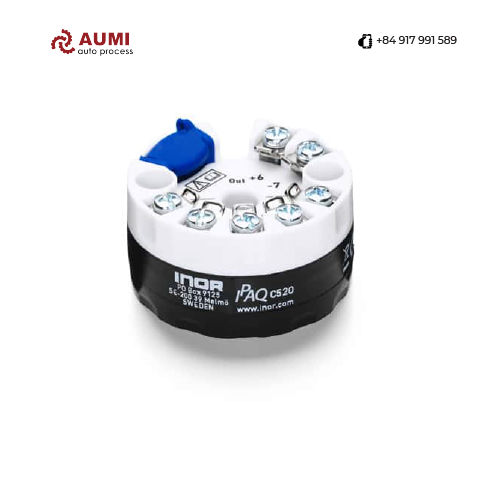

Bộ chuyển đổi tín hiệu C530 INOR

Một trong những giải pháp nổi bật là IPAQ C530 INOR — transmitter nhiệt độ 2-wire hỗ trợ:

• RTD
• thermocouple
• mV
• và điện trở

Thiết bị hỗ trợ:

• output 4–20mA + HART
• Bluetooth®
• NFC®
• isolation 1500 VAC

Thông số kỹ thuật của IPAQ C530:

Một số câu hỏi thường gặp

Q: Vì sao tín hiệu 4–20mA chống nhiễu tốt hơn 0–10V?

A: Tín hiệu dòng điện ít bị ảnh hưởng bởi điện trở dây dẫn và suy hao điện áp khi truyền xa trong môi trường công nghiệp.

Q: Khi nào nên dùng transmitter có HART?

A: HART phù hợp khi cần cấu hình từ xa, chẩn đoán lỗi hoặc giám sát thiết bị nâng cao trong hệ thống process automation.

Q: 2-wire transmitter có ưu điểm gì?

A: 2-wire transmitter giúp giảm số lượng dây tín hiệu và được sử dụng rất phổ biến trong công nghiệp nhờ chi phí triển khai thấp hơn.

Q: Vì sao transmitter cần isolation?

A: Isolation giúp giảm nhiễu điện từ, hạn chế ground loop và bảo vệ PLC khỏi lỗi tín hiệu analog trong môi trường công nghiệp.

Q: Nên tìm giải pháp transmitter 4–20mA ở đâu?

A: Doanh nghiệp nên ưu tiên các đơn vị có kinh nghiệm thực tế trong tự động hóa công nghiệp để được tư vấn đúng loại transmitter phù hợp với cảm biến, môi trường vận hành và hệ thống điều khiển thực tế. Đến với AUMI, doanh nghiệp sẽ được hỗ trợ lựa chọn và cấu hình giải pháp transmitter phù hợp cho từng ứng dụng cụ thể trong nhà máy.
