Hướng dẫn phân tích rung động cho thiết bị quay trong nhà máy

•     Phân tích rung động (Vibration Analysis) là kỹ thuật giám sát tình trạng thiết bị quay thông qua tín hiệu dao động cơ học để phát hiện sớm hư hỏng.
•     FFT (Fast Fourier Transform) giúp chuyển đổi tín hiệu rung sang miền tần số, hỗ trợ nhận diện các sự cố như mất cân bằng, lệch trục, lỏng cơ học và lỗi vòng bi.
•     Lỗi vòng bi chiếm khoảng 40–70% tổng số sự cố trên thiết bị quay và thường có thể được phát hiện sớm bằng FFT hoặc Envelope Analysis.
•     ISO 20816-3 là tiêu chuẩn phổ biến để đánh giá mức độ rung động của máy công nghiệp dựa trên vận tốc RMS (mm/s).
•     Hệ thống Condition Monitoring kết hợp cảm biến rung, phân tích dữ liệu và cảnh báo tự động giúp giảm thời gian dừng máy ngoài kế hoạch và tối ưu chi phí bảo trì.

Trong môi trường sản xuất hiện đại, phát hiện sớm sự suy giảm của thiết bị quay là yếu tố then chốt để giảm thời gian dừng máy ngoài kế hoạch và tối ưu chi phí bảo trì. Thay vì chờ đến khi sự cố xảy ra mới sửa chữa, các doanh nghiệp ngày càng chuyển sang mô hình bảo trì dự đoán (Predictive Maintenance) dựa trên dữ liệu vận hành thực tế.

Trong số các kỹ thuật giám sát tình trạng, phân tích rung động (Vibration Analysis) là phương pháp phổ biến và hiệu quả nhất đối với động cơ, bơm, quạt, hộp số và các hệ thống truyền động quay. Bằng cách theo dõi sự thay đổi của tín hiệu rung theo thời gian và phân tích phổ tần số bằng FFT, kỹ sư có thể phát hiện sớm các lỗi như mất cân bằng, lệch trục, lỏng cơ học hoặc hư hỏng vòng bi — trước khi sự cố nghiêm trọng xảy ra.

Bài viết này trình bày nguyên lý phân tích rung động, các thông số đo quan trọng, tiêu chuẩn ISO 20816-3:2022, phương pháp nhận diện lỗi qua FFT, lựa chọn cảm biến và quy trình triển khai condition monitoring trong nhà máy công nghiệp.

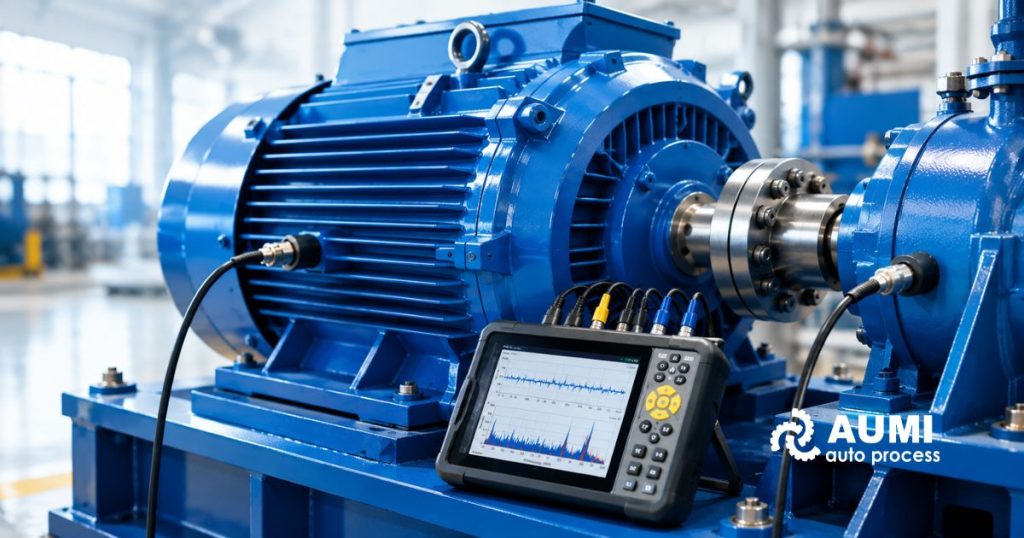

1. Phân tích rung động là gì? Nguyên lý và thông số đo

Phân tích rung động là quá trình đo, thu thập và diễn giải tín hiệu dao động cơ học phát sinh từ thiết bị đang vận hành. Mỗi máy quay đều có dấu hiệu rung động đặc trưng (vibration signature) khi hoạt động bình thường. Khi hư hỏng xuất hiện, dấu hiệu này thay đổi theo các quy luật có thể dự đoán và định lượng được.

Ba thông số đo cơ bản trong vibration analysis, mỗi thông số phù hợp với một dải ứng dụng riêng:

Lưu ý: Nguồn: ISO 20816-1:2016 — Measurement and Evaluation of Machine Vibration; ISO 2954:2012 — Requirements for Instruments for Measuring Vibration Severity (xác nhận lại năm 2023). Velocity (mm/s RMS) là thông số chuẩn để đánh giá mức độ nghiêm trọng theo ISO 20816-3. Acceleration (g) dùng cho phân tích tần số cao và lỗi vòng bi. Displacement (µm peak-to-peak) ưu tiên cho máy tốc độ thấp và đo trực tiếp trên trục.

2. FFT trong phân tích rung động và nhận diện sự cố

FFT (Fast Fourier Transform) là thuật toán toán học chuyển đổi tín hiệu rung từ miền thời gian (time domain) sang phổ tần số (frequency spectrum), hiển thị biên độ dao động tại từng tần số thành phần. Đây là công cụ phân tích cốt lõi của vibration analysis hiện đại.

2.1. Đặc trưng phổ FFT của các dạng sự cố điển hình

Lưu ý: * Tỷ lệ gặp là ước tính tổng hợp từ nhiều khảo sát hỏng hóc thiết bị quay; có thể dao động theo ngành và điều kiện vận hành cụ thể.

2.2. Tần số đặc trưng lỗi vòng bi (Bearing Defect Frequencies)

Vòng bi là thành phần hỏng hóc phổ biến nhất trên thiết bị quay. Bốn tần số đặc trưng dưới đây được tính từ thông số hình học vòng bi (số bi, đường kính tiếp xúc, góc tiếp xúc) và tốc độ quay trục:

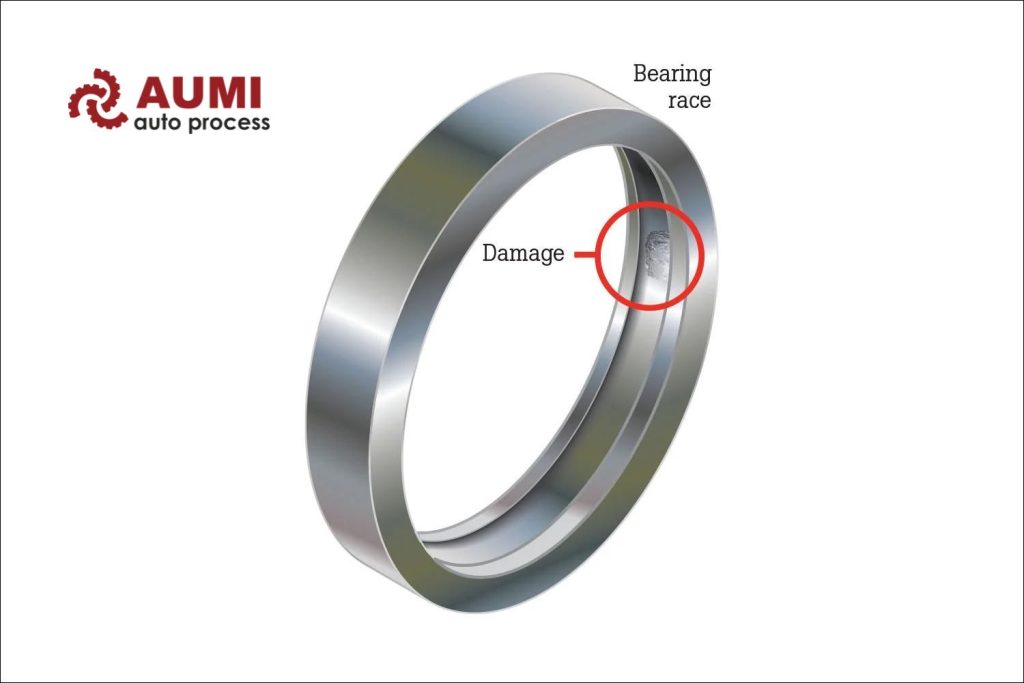

•     BPFO (Ball Pass Frequency Outer race): Tần số xung khi viên bi hoặc con lăn lăn qua vết hỏng trên vòng ngoài — thường dễ phát hiện nhất vì bộ phận này cố định trong quá trình vận hành.
•     BPFI (Ball Pass Frequency Inner race): Tần số xung khi vết hỏng trên vòng trong tiếp xúc viên bi; thường kèm sidebands cách đều bằng tốc độ trục.
•     BSF (Ball Spin Frequency): Tần số quay của viên bi hoặc con lăn quanh trục chính nó; thường nằm ở dải tần thấp hơn BPFO/BPFI.
•     FTF (Fundamental Train Frequency): Tần số quay của giá đỡ (cage); thường trong khoảng 0,35–0,45 lần tốc độ trục, không ổn định và khó phát hiện bằng FFT thông thường.

Lưu ý: BPFO, BPFI, BSF và FTF là các tần số không đồng bộ (non-synchronous) — không phải bội số nguyên của RPM. Kỹ thuật envelope analysis có thể phát hiện hư hỏng vòng bi sớm hơn FFT thông thường từ 2–4 tuần.

3. Tiêu chuẩn ISO 20816-3:2022 — Ngưỡng đánh giá mức độ rung

ISO 20816-3:2022 (ban hành tháng 10/2022, thay thế ISO 10816-3:2009 và ISO 7919-3:2009) là tiêu chuẩn hiện hành để đánh giá mức độ nghiêm trọng rung động trên thiết bị quay công nghiệp. So với phiên bản cũ, ISO 20816-3 tích hợp thêm tiêu chí dao động trục (shaft vibration) vào một tài liệu thống nhất và mở rộng phạm vi tốc độ lên 30 000 r/min.

Phạm vi áp dụng: máy công nghiệp có công suất > 15 kW, tốc độ vận hành 120–30 000 r/min, đo trên phần không quay (bearing housing, bệ máy). Máy nén piston và một số loại máy đặc thù được quy định bởi các tiêu chuẩn riêng biệt (ví dụ: ISO 20816-8 cho máy nén khí piston).

Thiết bị được phân loại theo hai nhóm chính dựa trên nền lắp đặt cứng (rigid foundation):

•     Group 1: Công suất > 300 kW hoặc chiều cao trục (shaft height) > 315 mm — máy lớn trên nền cứng.
•     Group 2: Công suất 15–300 kW — máy trung bình trên nền cứng.

Lưu ý: Đối với máy lắp trên nền linh hoạt (flexible foundation — nền lò xo, giảm chấn), tiêu chuẩn cho phép ngưỡng rung cao hơn; người dùng cần tham chiếu thêm mục phân loại Group 3/4 trong tài liệu gốc ISO 20816-3:2022.

Lưu ý: Nguồn: ISO 20816-3:2022 — Mechanical Vibration: Measurement and Evaluation of Machine Vibration (thay thế ISO 10816-3:2009).

4. Các loại cảm biến rung và tiêu chí lựa chọn

Chất lượng dữ liệu rung phụ thuộc trực tiếp vào loại cảm biến, dải tần đo và phương pháp lắp đặt. Bốn loại cảm biến chính trong condition monitoring công nghiệp:

Lưu ý: Nguồn: Pumps & Systems — Accelerometer Technology for Condition Monitoring (2022); Analog Devices — Why MEMS Accelerometers Are Becoming the Designer’s Best Choice for CbM (2025); ISO 5348:2021 — Mechanical Mounting of Accelerometers (Edition 3).

4.1. Phương pháp lắp đặt cảm biến và ảnh hưởng đến dải tần

Phương pháp gắn cảm biến ảnh hưởng trực tiếp đến đáp ứng tần số thực tế. Thứ tự ưu tiên theo độ chính xác (ISO 5348:2021):

•     Stud mount (bắt vít): Đáp ứng tần số cao nhất, lên đến giới hạn cơ học của cảm biến (10–20 kHz với piezoelectric). Khuyến nghị cho envelope analysis và chẩn đoán vòng bi.
•     Adhesive mount (keo dán): Dải tần giảm còn khoảng 5–10 kHz tùy loại keo. Phù hợp khi không thể khoan vít.
•     Magnetic mount (gắn từ tính): Dải tần thực tế thường giới hạn ~1–2 kHz. Chỉ phù hợp đánh giá tổng thể ISO 20816-3 (10 Hz – 1 000 Hz) và giám sát định tuyến (route-based inspection).
•     Handheld probe: Dải tần thấp nhất; chỉ dùng để sàng lọc nhanh. Kết quả có thể dao động đáng kể tùy áp lực và góc đặt tay.

Lưu ý: Theo ISO 5348:2021, các điểm đo nên đặt trên bearing housing hoặc bệ đỡ theo 3 hướng vuông góc: Horizontal (H), Vertical (V) và Axial (A). Tránh lắp tại tấm che, vị trí có độ cứng thấp hoặc điểm cộng hưởng kết cấu.

5. Hệ thống condition monitoring cho thiết bị quay

Trong các chương trình bảo trì dự đoán hiện đại, phân tích rung động được tích hợp vào hệ thống condition monitoring để theo dõi liên tục tình trạng thiết bị quay như động cơ, bơm, quạt, hộp số và máy nén.

Một hệ thống điển hình bao gồm cảm biến đo lường, bộ thu thập dữ liệu, nền tảng phân tích và cơ chế cảnh báo tự động khi các thông số vượt ngưỡng. Ngoài rung động, các giải pháp hiện nay thường kết hợp thêm đo nhiệt độ, va đập (shock) và các thông số vận hành khác nhằm tăng độ chính xác chẩn đoán.

Xu hướng mới là ứng dụng cảm biến thông minh với khả năng xử lý tại chỗ (edge processing), giúp giảm tải truyền dữ liệu và phát hiện bất thường sớm trước khi dẫn đến hư hỏng nghiêm trọng.

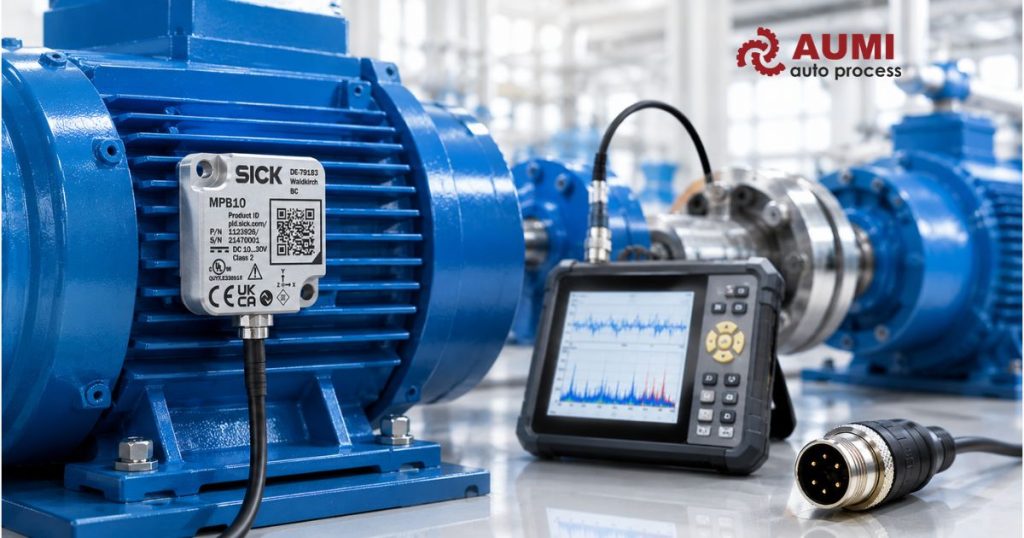

Một ví dụ tiêu biểu là SICK MPB10 Multi Physics Box — thiết bị condition monitoring với các đặc điểm sau:

•     Đo rung động 3 trục qua cảm biến MEMS, dải đo ±8 g, sai số ±6 %.
•     Phát hiện shock 3 trục, dải đo 10–200 g.
•     Đo nhiệt độ tiếp xúc: −40 °C đến +80 °C, độ phân giải 1 °C, độ chính xác ±1 °C (điển hình).
•     Hỗ trợ thiết lập ngưỡng đa mức theo ISO 10816-3/ISO 20816-3 cho máy quay.
•     Vỏ inox, chứng nhận IP68; nguồn cấp 10–30 V DC; tiêu thụ < 350 mW.
•     Giao tiếp IO-Link V1.1; kích thước nhỏ gọn 10 × 28 × 28 mm.

Lưu ý: Tài liệu tham khảo: SICK MPB10-VS00VSIQ00 Product Datasheet

Tại Việt Nam, AUMI là nhà phân phối chính thức các dòng cảm biến công nghiệp SICK, cung cấp giải pháp condition monitoring toàn diện cho doanh nghiệp.

6. Quy trình triển khai chương trình phân tích rung động

Một chương trình vibration analysis bài bản thường được triển khai theo 4 bước có thứ tự:

Bước 1 — Lập danh sách tài sản và phân loại theo mức độ nghiêm trọng (criticality)

Xác định toàn bộ thiết bị quay cần giám sát. Phân loại theo mức độ ảnh hưởng khi dừng:

•     Bậc 1: Thiết bị dừng gây ngừng toàn dây chuyền.
•     Bậc 2: Ảnh hưởng một phần sản xuất.
•     Bậc 3: Có thiết bị dự phòng sẵn sàng.

Kết quả phân loại quyết định tần suất đo và phương pháp giám sát (online/route-based/wireless).

Bước 2 — Đo baseline và thiết lập ngưỡng cảnh báo

Đo rung khi máy mới lắp đặt hoặc vừa đại tu trong điều kiện tải vận hành bình thường, ghi lại phổ FFT và giá trị broadband làm baseline.

Thiết lập ngưỡng: Alarm tại ranh giới vùng B/C và Trip tại ranh giới C/D theo ISO 20816-3 Group phù hợp. Đối với thiết bị ngoài phạm vi tiêu chuẩn, áp dụng quy tắc tương đối: Alarm khi biên độ tăng 25 % và Trip khi tăng 50 % so với baseline.

Bước 3 — Thu thập dữ liệu và phân tích xu hướng

Tần suất đo phụ thuộc mức độ criticality: thiết bị bậc 1 nên giám sát online liên tục hoặc tối thiểu hàng tuần; bậc 2 có thể route-based hàng tháng; bậc 3 hàng quý. Trend analysis (theo dõi xu hướng biên độ tổng thể) là công cụ phát hiện suy giảm sớm nhất — máy khỏe mạnh thường có biên độ rung ổn định theo thời gian.

Bước 4 — Chẩn đoán sự cố và hành động khắc phục

Khi xu hướng tăng hoặc vượt ngưỡng, áp dụng FFT spectrum analysis để xác định nguồn gốc:

•     Peak 1×: Mất cân bằng → cân bằng động.
•     Peak 2×, rung dọc trục cao: Lệch trục → căn chỉnh trục.
•     Nhiều harmonic 1×: Lỏng cơ học → kiểm tra và xiết chặt.
•     Peak tại BPFO/BPFI: Lỗi vòng bi → lên lịch thay thế theo kế hoạch.

7. So sánh các phương pháp giám sát rung: Online, Route-based và Wireless IIoT

Câu hỏi thường gặp (FAQ)

Q1. Envelope Analysis có ưu điểm gì so với FFT thông thường?

FFT xác định các thành phần tần số của tín hiệu rung, trong khi Envelope Analysis được thiết kế để phát hiện các xung va đập nhỏ do hư hỏng vòng bi tạo ra. Trong nhiều trường hợp, Envelope Analysis có thể phát hiện dấu hiệu lỗi vòng bi sớm hơn FFT thông thường từ 2–4 tuần.

Q2. Nên dùng thông số vận tốc, gia tốc hay chuyển vị để đánh giá rung động?

Vận tốc RMS (mm/s) là thông số phổ biến nhất để đánh giá mức độ nghiêm trọng theo ISO 20816-3. Gia tốc (g hoặc m/s²) phù hợp cho chẩn đoán lỗi vòng bi và tín hiệu tần số cao. Chuyển vị (µm peak-to-peak) áp dụng cho máy tốc độ thấp hoặc hệ thống dùng proximity probe đo trực tiếp trên trục.

Q3. Khi nào cần triển khai giám sát rung online liên tục?

Giám sát online liên tục thường áp dụng cho thiết bị quan trọng như động cơ chính, máy nén khí, quạt công suất lớn hoặc tài sản không có thiết bị dự phòng. Với thiết bị ít quan trọng hơn, phương pháp route-based định kỳ thường là lựa chọn kinh tế hơn.

Q4. Làm thế nào để thiết lập ngưỡng cảnh báo rung động hiệu quả?

Kết hợp ngưỡng tuyệt đối của ISO 20816-3 với dữ liệu baseline từng thiết bị. Đối với máy ngoài phạm vi tiêu chuẩn, áp dụng quy tắc tương đối: Alarm khi biên độ tăng khoảng 25 % so với baseline và Trip khi tăng khoảng 50 %.

Q5. Condition monitoring mang lại lợi ích gì cho hoạt động bảo trì?

Condition monitoring giúp phát hiện sớm dấu hiệu suy giảm trước khi hỏng hóc nghiêm trọng, từ đó giảm thời gian dừng máy ngoài kế hoạch, tối ưu chi phí bảo trì, nâng cao độ tin cậy vận hành và kéo dài tuổi thọ thiết bị.

Kết luận

Phân tích rung động là một trong những kỹ thuật quan trọng nhất của bảo trì dự đoán đối với thiết bị quay. Thông qua việc kết hợp dữ liệu rung động, phân tích FFT, các tần số đặc trưng của vòng bi và tiêu chuẩn ISO 20816-3, đội ngũ kỹ thuật có thể phát hiện sớm nhiều dạng hư hỏng trước khi xảy ra sự cố nghiêm trọng.

Khi được triển khai cùng hệ thống condition monitoring phù hợp, vibration analysis không chỉ giúp giảm thời gian dừng máy ngoài kế hoạch mà còn hỗ trợ tối ưu chi phí bảo trì, kéo dài tuổi thọ thiết bị và nâng cao độ tin cậy vận hành của toàn bộ nhà máy.
