Ethernet Công Nghiệp: Tiêu Chuẩn, Giao Thức và Hướng Dẫn Lựa Chọn Toàn Diện 2026
- Ethernet công nghiệp hoạt động ở tốc độ 100 Mbps – 10 Gbps với độ trễ xác định, phù hợp cho tự động hóa thời gian thực.
- Có 5 tiêu chuẩn chính: EtherNet/IP (Mỹ), EtherCAT (Beckhoff), PROFINET (Siemens), Modbus TCP (mở) và POWERLINK, mỗi loại có ưu điểm riêng.
- EtherCAT đạt chu kỳ dưới 100 µs, phù hợp nhất cho ứng dụng điều khiển chuyển động và robot.
- PROFINET và EtherNet/IP chiếm nhiều thị phần mạng công nghiệp toàn cầu và được hỗ trợ bởi hầu hết các hãng thiết bị lớn.
- Modbus TCP là lựa chọn tiết kiệm chi phí cho các ứng dụng SCADA và giám sát không yêu cầu độ trễ thấp.
- Lựa chọn giao thức cần dựa trên: yêu cầu thời gian thực, hệ sinh thái thiết bị hiện có, ngân sách và khả năng mở rộng.
Ethernet công nghiệp là nền tảng truyền thông của các hệ thống tự động hóa hiện đại, cho phép các thiết bị như PLC, cảm biến, biến tần và robot giao tiếp theo thời gian thực với tốc độ từ 100 Mbps đến 10 Gbps.
Bài viết này cung cấp hướng dẫn toàn diện về các tiêu chuẩn Ethernet công nghiệp phổ biến nhất, giúp kỹ sư tự động hóa và quản lý nhà máy đưa ra quyết định lựa chọn giao thức phù hợp cho từng ứng dụng cụ thể.
1. Ethernet Công Nghiệp Là Gì? Tại Sao Khác Ethernet Thông Thường?
Ethernet công nghiệp là tập hợp các công nghệ mạng dựa trên chuẩn IEEE 802.3 nhưng được bổ sung các cơ chế đặc biệt để đáp ứng yêu cầu của môi trường sản xuất công nghiệp: độ trễ xác định, khả năng hoạt động trong điều kiện nhiệt độ cực đoan (-40°C đến +85°C), chống rung, chống bụi và chống nhiễu điện từ (EMI).
1.1. So sánh Ethernet công nghiệp và Ethernet thương mại
| Tiêu chí | Ethernet thương mại | Ethernet công nghiệp |
| Tốc độ | 10 Mbps – 10 Gbps | 100 Mbps – 10 Gbps |
| Độ trễ | Không xác định (best-effort) | Xác định (< 1 ms đến < 100 µs) |
| Môi trường | Văn phòng, trung tâm dữ liệu | Nhà máy, dây chuyền sản xuất |
| Nhiệt độ hoạt động | 0°C – 40°C | -40°C – +85°C |
| Kết nối vật lý | RJ45 tiêu chuẩn | M12, RJ45 công nghiệp (IP67) |
| Giao thức | TCP/IP, HTTP, FTP… | EtherNet/IP, EtherCAT, PROFINET… |
| Giá thành thiết bị | Thấp (switch $20–$200) | Cao hơn (switch $200–$2.000+) |
| Tiêu chuẩn kết nối | IEEE 802.3 | IEC 61784, IEEE 802.1 TSN… |
Nguồn: Dựa trên các tài liệu từ Profinet.org, Fluke Networks, và Neteon (2024).
1.2. Tại sao nhà máy cần Ethernet công nghiệp?
Theo kinh nghiệm triển khai của đội kỹ thuật AUMI tại nhiều nhà máy tại Việt Nam, các lý do chính dẫn đến việc chuyển đổi từ fieldbus sang Ethernet công nghiệp bao gồm:
- Tốc độ cao hơn từ 8 đến hơn 80 lần so với PROFIBUS DP (12 Mbps), tùy theo hạ tầng 100 Mbps hay Gigabit
- Tích hợp IT/OT (Information Technology / Operational Technology) đơn giản hơn, giúp kết nối trực tiếp từ cảm biến lên hệ thống ERP, MES mà không cần gateway trung gian.
- Cáp tiêu chuẩn, giảm chi phí hạ tầng và dễ dàng tìm kiếm vật tư thay thế tại thị trường Việt Nam.
- Hỗ trợ topology linh hoạt: star, ring, tree, line – khác với fieldbus chỉ hỗ trợ topology tuyến tính.
- Nền tảng cho Industry 4.0: IIoT, dữ liệu thời gian thực, bảo trì dự đoán (predictive maintenance).
2. 5 Tiêu Chuẩn Ethernet Công Nghiệp Phổ Biến Nhất Hiện Nay
Thị trường Ethernet công nghiệp hiện có hơn 20 giao thức khác nhau, nhưng 5 tiêu chuẩn sau đây chiếm phần lớn thị phần toàn cầu. Dưới đây là phân tích chi tiết từng giao thức.
2.1. EtherNet/IP – Giao thức phổ biến nhất tại thị trường Mỹ
EtherNet/IP được phát triển bởi Allen-Bradley (Rockwell Automation) và hiện do ODVA (Open DeviceNet Vendor Association) quản lý. Đây là giao thức mở, sử dụng CIP trên nền TCP/IP và UDP/IP chuẩn.
Đặc điểm kỹ thuật EtherNet/IP:
| Thông số kỹ thuật | Giá trị |
| Tốc độ truyền dữ liệu | 10/100/1000 Mbps |
| Chu kỳ truyền thông mạng | 1 – 10 ms (truyền thông I/O thời gian thực) |
| Cấu trúc mạng hỗ trợ | Hình sao, vòng dự phòng (DLR Ring), cây, tuyến tính |
| Số lượng thiết bị tối đa | Không giới hạn (phụ thuộc vào kiến trúc và hạ tầng mạng) |
| Tiêu chuẩn quốc tế | IEC 61784-1, Đặc tả EtherNet/IP của ODVA |
| Nhà sản xuất hỗ trợ | Rockwell Automation, Omron, Schneider Electric, Moxa, Cognex,… |
| Ứng dụng điển hình | PLC Allen-Bradley ControlLogix, biến tần Allen-Bradley PowerFlex và các hệ thống tự động hóa công nghiệp sử dụng EtherNet/IP |
Nguồn: Tài liệu chính thức từ ODVA và Rockwell Automation (ENET-AT007, ENET-RM002).
EtherNet/IP sử dụng hai cơ chế truyền thông chính:
- Truyền thông I/O thời gian thực (sử dụng giao thức UDP, truyền thông thời gian thực) để trao đổi dữ liệu I/O giữa PLC và thiết bị trường.
- Truyền thông tường minh (sử dụng giao thức TCP) để thực hiện các tác vụ cấu hình, lập trình, giám sát và chẩn đoán thiết bị.
💡 Kinh nghiệm AUMI: Tại dự án tích hợp dây chuyền đóng gói tại nhà máy thực phẩm ở Bình Dương, đội kỹ thuật của chúng tôi đã triển khai EtherNet/IP kết nối 42 thiết bị (PLC, biến tần, cảm biến SICK) với chu kỳ scan 4ms, đảm bảo đồng bộ tốc độ băng tải với độ chính xác ±0.1%.
2.2. EtherCAT – Kích hoạt tính năng cao nhất cho điều khiển chuyển động
EtherCAT được phát triển bởi Beckhoff Automation (Đức) vào năm 2003 và hiện do tổ chức ETG quản lý với hơn 7.000 thành viên toàn cầu. EtherCAT được đánh giá là giao thức Ethernet công nghiệp có hiệu năng thời gian thực cao nhất hiện nay.
Nguyên lý hoạt động đặc trưng của EtherCAT – Xử lý dữ liệu khi khung tin đang truyền:
Thay vì mỗi thiết bị phải nhận toàn bộ khung dữ liệu Ethernet, xử lý rồi mới chuyển tiếp đến thiết bị kế tiếp, EtherCAT sử dụng cơ chế xử lý dữ liệu trong quá trình truyền. Theo đó, mỗi slave sẽ đọc phần dữ liệu dành cho mình và ghi dữ liệu phản hồi trực tiếp vào khung dữ liệu ngay khi khung dữ liệu đi qua thiết bị. Cơ chế này giúp giảm độ trễ truyền thông xuống dưới 1 micro giây trên mỗi nút mạng.
Đặc điểm kỹ thuật EtherCAT:
| Thông số kỹ thuật | Giá trị |
| Chu kỳ truyền thông mạng | < 100 µs, có thể xuống tới 50 µs hoặc thấp hơn |
| Độ dao động thời gian (Jitter) | < 1 µs |
| Số lượng thiết bị tớ tối đa | 65.535 thiết bị tớ trên mỗi phân đoạn mạng |
| Tốc độ truyền dữ liệu | 100 Mbps (truyền song công hoàn toàn) |
| Cấu trúc mạng hỗ trợ | Tuyến tính, dạng cây, dạng sao (EtherCAT P hỗ trợ cấu trúc vòng) |
| Tiêu chuẩn quốc tế | IEC 61158-3-12, IEC 61784-2 |
| Nhà sản xuất hỗ trợ | Beckhoff, Omron, Panasonic, Yaskawa, KUKA,… |
| Ứng dụng điển hình | Robot công nghiệp, máy CNC, dây chuyền lắp ráp độ chính xác cao |
💡 EtherCAT phù hợp nhất khi bạn cần điều khiển nhiều trục servo đồng thời với độ chính xác cực cao. Tuy nhiên, chi phí thiết bị EtherCAT cao hơn so với các giao thức khác và yêu cầu kỹ sư có chuyên môn sâu để cấu hình.
2.3. PROFINET – Giao thức hàng đầu cho tự động hóa nhà máy
PROFINET (Process Field Network) là giao thức Ethernet công nghiệp mở, được quản lý bởi PI International và chuẩn hóa theo IEC 61784-2. Siemens là thành viên sáng lập và hỗ trợ mạnh nhất.
Ba lớp truyền thông của PROFINET:
- PROFINET TCP/IP: Dùng cho các tác vụ cấu hình, chẩn đoán, giám sát và trao đổi dữ liệu không yêu cầu tính thời gian thực. Chu kỳ truyền thông khoảng 100 ms.
- PROFINET RT (Truyền thông thời gian thực): Dùng cho điều khiển tín hiệu vào/ra trong các ứng dụng tự động hóa thông thường. Chu kỳ truyền thông từ 1–10 ms, độ dao động thời gian nhỏ hơn 1 ms.
- PROFINET IRT (Truyền thông thời gian thực đẳng thời): Dành cho các ứng dụng điều khiển chuyển động có yêu cầu đồng bộ và độ chính xác cao. Chu kỳ truyền thông nhỏ hơn 1 ms, độ dao động thời gian nhỏ hơn 1 µs.
Đặc điểm kỹ thuật PROFINET:
| Thông số kỹ thuật | Giá trị |
| Chu kỳ truyền thông thời gian thực (RT) | 1 – 10 ms |
| Chu kỳ truyền thông thời gian thực đẳng thời (IRT) | 31,25 µs – 1 ms (có thể xuống 31.25 µs với phần cứng chuyên dụng) |
| Số lượng thiết bị tối đa | Không giới hạn (theo lý thuyết) |
| Tốc độ truyền dữ liệu | 100 Mbps / 1 Gbps |
| Cấu trúc mạng hỗ trợ | Hình sao, vòng dự phòng (MRP), cây, tuyến tính |
| Tiêu chuẩn quốc tế | IEC 61158-6-10, IEC 61784-2 |
| Nhà sản xuất hỗ trợ | Siemens, Phoenix Contact, Hilscher, SICK, Pepperl+Fuchs,… |
| Khả năng tích hợp với TIA Portal | Tự động hoàn toàn, hỗ trợ cấu hình Plug & Play |
Nguồn: Bảng thông số được tổng hợp từ tài liệu chính thức của PROFINET International (PI)
2.4. Modbus TCP – Đơn giản, mở và tiết kiệm chi phí
Modbus TCP là phiên bản Ethernet của giao thức Modbus, được phát triển từ Modbus RTU trên nền RS-485. Nhờ cấu trúc đơn giản, dễ triển khai và không mất phí bản quyền, Modbus TCP vẫn được sử dụng rộng rãi trong các hệ thống tự động hóa công nghiệp hiện nay.
Đặc điểm kỹ thuật Modbus TCP:
| Thông số | Giá trị |
|---|---|
| Cổng truyền thông TCP | Cổng 502 (mặc định) |
| Mô hình truyền thông | Chủ – tớ |
| Số lượng thiết bị tớ tối đa | Không giới hạn theo giao thức; phụ thuộc vào thiết bị chủ và hạ tầng mạng |
| Tốc độ truyền dữ liệu | 10/100/1000 Mbps (phụ thuộc hạ tầng mạng) |
| Độ trễ truyền thông | Không cố định, phụ thuộc vào tải và cấu trúc mạng |
| Dung lượng dữ liệu tối đa mỗi yêu cầu | 125 thanh ghi (250 byte) |
| Chi phí triển khai | Thấp, sử dụng tiêu chuẩn mở và phần cứng phổ thông |
| Ứng dụng điển hình | Hệ thống SCADA, giám sát năng lượng, đồng hồ điện, cảm biến môi trường |
Nguồn: Được tổng hợp từ tài liệu chính thức của Modbus Organization và các nhà sản xuất thiết bị tự động hóa lớn
Modbus TCP sử dụng mã chức năng để xác định loại thao tác cần thực hiện, chẳng hạn như đọc hoặc ghi cuộn dây (Coil) và thanh ghi (Register). Giao thức này không hỗ trợ cơ chế thời gian thực hoặc truyền thông xác định trước về mặt thời gian.
Do đó, Modbus TCP không phải là lựa chọn tối ưu cho các ứng dụng điều khiển vòng kín tốc độ cao hoặc điều khiển chuyển động. Tuy nhiên, nhờ cấu trúc đơn giản, dễ triển khai và khả năng tương thích rộng, giao thức này rất phù hợp cho các hệ thống giám sát, thu thập dữ liệu và điều khiển giám sát (SCADA/HMI).
2.5. POWERLINK và các giao thức khác
Ngoài 4 giao thức phổ biến nhất hiện nay, thị trường còn có POWERLINK, SERCOS III, CC-Link IE và FL-net. Trong đó, POWERLINK là giao thức nổi bật trong lĩnh vực điều khiển chuyển động nhờ chu kỳ mạng rất ngắn (khoảng 200 µs) và độ chính xác cao (độ dao động thời gian dưới 1 µs), cho phép cạnh tranh trực tiếp với EtherCAT trong các ứng dụng tự động hóa tốc độ cao.
3. So Sánh Tổng Thể Các Giao Thức Ethernet Công Nghiệp
Bảng so sánh dưới đây tổng hợp các thông số quan trọng nhất để giúp kỹ sư và nhà quản lý dễ dàng lựa chọn giao thức phù hợp:
| Tiêu chí | EtherNet/IP | EtherCAT | PROFINET RT | Modbus TCP |
| Chu kỳ mạng | 1–10 ms | < 250 µs | 1–10 ms | Không xác định |
| Độ dao động thời gian | < 1 ms | < 1 µs | < 1 ms | Không xác định |
| Mức độ phức tạp khi triển khai | Trung bình | Cao | Trung bình | Thấp |
| Chi phí thiết bị | Trung bình | Cao | Trung bình–Cao | Thấp |
| Chức năng hỗ trợ an toàn | CIP Safety | FSoE | PROFIsafe | Không |
| Chức năng hỗ trợ điều khiển | CIP Motion | Rất tốt | PROFIdrive | Không |
| Tiêu chuẩn mở | Có (ODVA) | Có (ETG) | Có (PI) | Có (Modbus.org) |
| Phù hợp với hệ sinh thái | Rockwell, Omron | Beckhoff, Robot | Siemens, SICK | SCADA, Giám sát |
4. Tiêu Chuẩn Vật Lý và Hạ Tầng Mạng Ethernet Công Nghiệp
Lựa chọn giao thức chỉ là một phần. Hạ tầng vật lý (cáp, đầu nối, công tắc) quyết định phần lớn thành công của dự án mạng công nghiệp. Dưới đây là các yêu cầu kỹ thuật cần lưu ý.

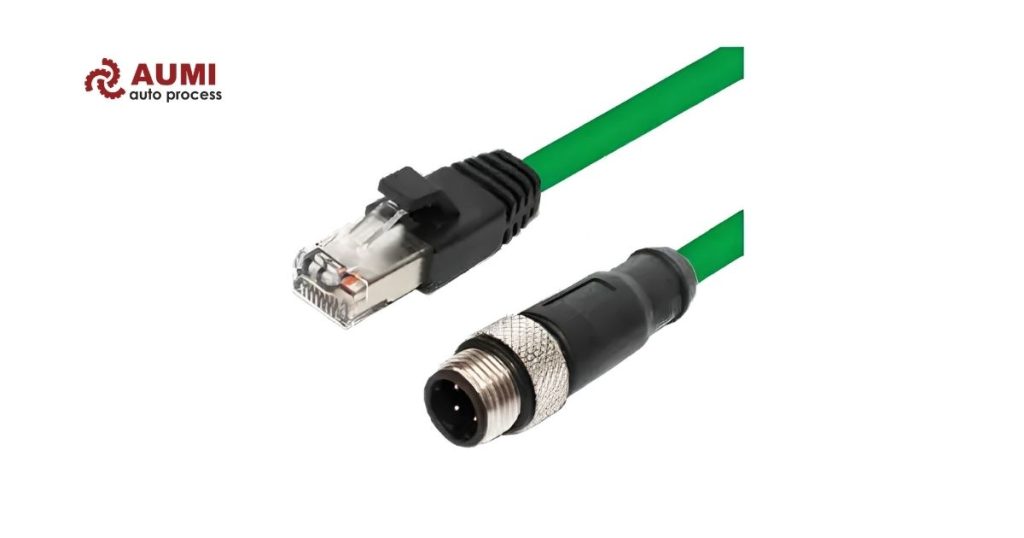

4.1. Cáp mạng công nghiệp
| Loại cáp | Tiêu chuẩn áp dụng | Ứng dụng chính | Đặc điểm nổi bật |
| Cáp Ethernet công nghiệp Cat 5e | EIA/TIA-568B | Kết nối thiết bị cố định trong nhà máy | Lõi đồng đặc, vỏ PVC hoặc PUR, hỗ trợ tốc độ đến 100 Mbps |
| Cáp Ethernet công nghiệp Cat 6 | ISO/IEC 11801 | Hệ thống yêu cầu băng thông cao | Khả năng chống nhiễu tốt hơn Cat 5e, hỗ trợ tốc độ đến 1 Gbps |
| Cáp Ethernet công nghiệp Cat 7 | ISO/IEC 11801 Class F | Môi trường có nhiễu điện từ cao | Khả năng chống nhiễu điện từ rất tốt, sử dụng 4 cặp dây được bọc chống nhiễu |
| Cáp mềm cho ứng dụng chuyển động (Flex Cable) | UL/CSA | Robot công nghiệp, máng cáp kéo, trục chuyển động | Chịu uốn cong liên tục trên 1 triệu chu kỳ, chịu lực kéo và xoắn tốt |
| Cáp kết hợp nguồn và dữ liệu | ETG 5200 | Hệ thống EtherCAT P | Truyền đồng thời nguồn 24 VDC và dữ liệu Ethernet trên cùng một cáp |
4.2. Đầu nối công nghiệp
Đầu nối M12 là tiêu chuẩn phổ biến nhất trong môi trường công nghiệp, thay thế RJ45 vì khả năng chống nước và bụi theo chuẩn IP67/IP68. Có 4 mã M12 phổ biến:
| Mã hóa M12 | Ứng dụng | Số chân | Chuẩn |
| D-coding | Ethernet (100 Mbps) | 4 chân | IEC 61076-2-101 |
| X-coding | Gigabit Ethernet (1 Gbps) | 8 chân | IEC 61076-2-109 |
| A-coding | I/O cảm biến, nguồn | 4, 5 chân | IEC 61076-2-101 |
| B-coding | Fieldbus (Profibus) | 5 chân | IEC 61076-2-101 |
4.3. Switch công nghiệp
Khác với các bộ chuyển mạch mạng thương mại dùng trong văn phòng, bộ chuyển mạch Ethernet công nghiệp được thiết kế để hoạt động ổn định trong môi trường sản xuất khắc nghiệt. Thiết bị thường có thiết kế không quạt, hỗ trợ nguồn cấp dự phòng kép 24 VDC, làm việc trong dải nhiệt độ từ -40°C đến +75°C và có khả năng chống rung, chống sốc theo tiêu chuẩn công nghiệp. Ngoài ra, bộ chuyển mạch công nghiệp còn hỗ trợ các cơ chế dự phòng mạng như MRP, RSTP và MSTP nhằm đảm bảo kết nối liên tục cho hệ thống tự động hóa.
5. Hướng Dẫn Lựa Chọn Giao Thức Ethernet Công Nghiệp
Không có giao thức nào là tốt nhất tuyệt đối, lựa chọn phụ thuộc vào bài toán cụ thể của từng ứng dụng. Đây là framework lựa chọn mà đội kỹ thuật AUMI đang sử dụng cho các dự án tư vấn tại Việt Nam:
5.1. Theo yêu cầu thời gian thực
| Yêu cầu chu kỳ | Giao thức phù hợp | Ví dụ ứng dụng |
| Không yêu cầu (>100ms) | Modbus TCP | Giám sát điện năng, SCADA, HMI |
| Thời gian thực mềm (1–10ms) | EtherNet/IP, PROFINET RT | Băng tải, đóng gói, filling machine |
| Thời gian thực cứng (<1ms) | PROFINET IRT, EtherCAT | Robot, máy in, máy CNC |
| Cực nhanh (<100µs) | EtherCAT, POWERLINK | Robot đa trục, máy laser cutting |
5.2. Theo hệ sinh thái thiết bị hiện có
- Nếu đang sử dụng PLC Siemens S7-1200 hoặc S7-1500: PROFINET là lựa chọn phù hợp nhất vì được tích hợp sẵn và hỗ trợ đầy đủ trong phần mềm TIA Portal.
- Nếu đang sử dụng PLC Rockwell ControlLogix hoặc CompactLogix: EtherNet/IP là giao thức tiêu chuẩn, được hỗ trợ toàn diện trong phần mềm Studio 5000.
- Nếu hệ thống sử dụng Beckhoff hoặc yêu cầu điều khiển chuyển động tốc độ cao: EtherCAT là lựa chọn hàng đầu nhờ tốc độ truyền thông nhanh và khả năng đồng bộ hóa nhiều trục chính xác.
- Nếu cần kết nối thiết bị từ nhiều hãng khác nhau hoặc xây dựng hệ thống SCADA/HMI: Modbus TCP là giải pháp phổ biến nhờ khả năng tương thích rộng, dễ triển khai và chi phí thấp.
- Nếu ứng dụng có yêu cầu về an toàn chức năng (Safety): Nên lựa chọn PROFINET kết hợp PROFIsafe hoặc EtherNet/IP kết hợp CIP Safety để truyền thông an toàn trên cùng hạ tầng mạng.
5.3. Theo ngân sách dự án
Chi phí xây dựng mạng Ethernet công nghiệp bao gồm thiết bị, cáp mạng, bộ chuyển mạch, phần mềm và chi phí cấu hình hệ thống. Modbus TCP là giải pháp tiết kiệm nhất nhờ tính đơn giản và khả năng tương thích cao. Trong khi đó, EtherCAT có chi phí đầu tư cao hơn nhưng phù hợp với các ứng dụng điều khiển chuyển động và tự động hóa yêu cầu hiệu năng cao.
6. Xu Hướng Mạng Công Nghiệp 2025–2030: TSN và IIoT
Trong tương lai, các giao thức Ethernet công nghiệp như PROFINET, EtherNet/IP và EtherCAT đang có xu hướng hội tụ trên nền tảng TSN (Time-Sensitive Networking). Đây là tập hợp các tiêu chuẩn Ethernet giúp đảm bảo truyền dữ liệu đúng thời điểm, đồng bộ thời gian chính xác và tăng độ tin cậy của mạng công nghiệp. Nhờ TSN, doanh nghiệp có thể vận hành hệ thống điều khiển và hệ thống công nghệ thông tin trên cùng một hạ tầng mạng, giảm chi phí đầu tư và đơn giản hóa việc quản lý.
5 xu hướng lớn trong mạng công nghiệp 2025–2030:
- TSN (Time-Sensitive Networking): TSN được kỳ vọng trở thành nền tảng truyền thông chung cho các hệ thống tự động hóa trong tương lai. Công nghệ này giúp các giao thức như PROFINET, EtherNet/IP và EtherCAT cùng hoạt động hiệu quả trên mạng Ethernet tiêu chuẩn, đồng thời đảm bảo tính thời gian thực và độ tin cậy cao.
- Mạng 5G riêng cho nhà máy: Nhiều nhà máy đang triển khai mạng 5G nội bộ để kết nối robot di động, xe tự hành (AGV) và các thiết bị không dây. Với độ trễ rất thấp và vùng phủ sóng rộng, 5G có thể thay thế Wi-Fi trong các ứng dụng yêu cầu tính linh hoạt cao.
- OPC UA kết hợp với TSN: Xu hướng này đang trở thành tiêu chuẩn truyền thông thống nhất từ cấp cảm biến, PLC đến hệ thống quản lý và nền tảng đám mây. Công nghệ này được nhiều hãng tự động hóa lớn hỗ trợ nhằm tăng khả năng kết nối và trao đổi dữ liệu giữa các hệ thống khác nhau.
- Ethernet một cặp dây: SPE cho phép truyền dữ liệu Ethernet chỉ với một cặp dây, giúp giảm kích thước cáp và chi phí lắp đặt. Công nghệ này đặc biệt phù hợp cho các ứng dụng IIoT, nơi số lượng cảm biến và thiết bị kết nối rất lớn.
- An ninh mạng công nghiệp: Khi các nhà máy ngày càng kết nối nhiều hơn với Internet và hệ thống quản lý từ xa, an ninh mạng trở thành yêu cầu bắt buộc. Tiêu chuẩn IEC 62443 đang được nhiều doanh nghiệp áp dụng nhằm bảo vệ hệ thống sản xuất trước các nguy cơ tấn công mạng, đặc biệt đối với các nhà máy xuất khẩu sang châu Âu và Hoa Kỳ.

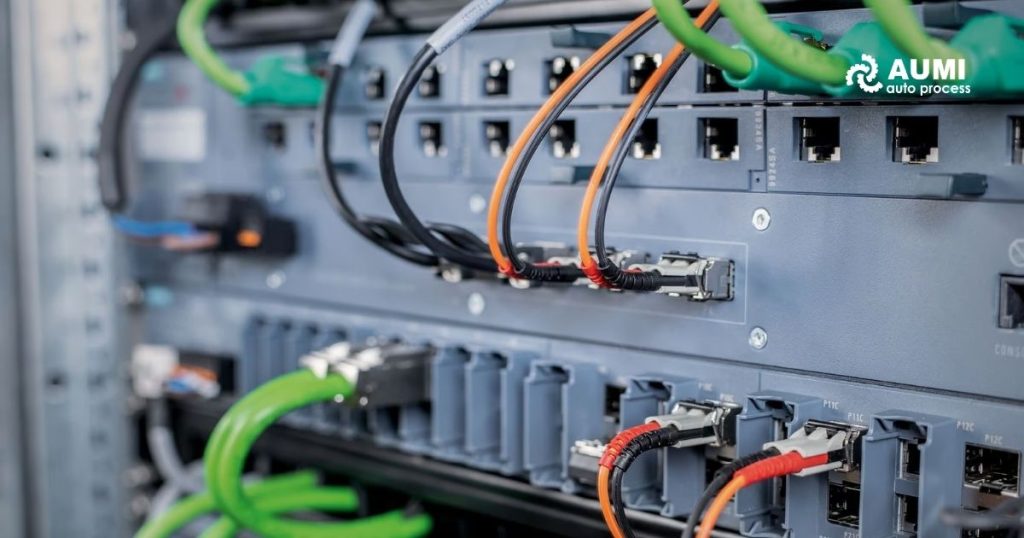

7. Checklist Thiết Kế Mạng Ethernet Công Nghiệp
Trước khi thiết kế và triển khai mạng công nghiệp, đội kỹ thuật AUMI khuyến nghị kiểm tra đầy đủ các hạng mục sau:
Giai đoạn thiết kế:
- Xác định chu kỳ truyền thông cần thiết của hệ thống (ví dụ: giám sát thông thường, điều khiển I/O hay điều khiển chuyển động tốc độ cao).
- Kiểm tra danh sách thiết bị sử dụng trong hệ thống và các giao thức truyền thông mà chúng hỗ trợ.
- Lựa chọn cấu trúc mạng phù hợp:
- Mạng vòng (Ring): tăng khả năng dự phòng khi xảy ra sự cố đứt cáp hoặc lỗi thiết bị.
- Mạng sao (Star): dễ quản lý, mở rộng và bảo trì.
- Tính toán lưu lượng truyền thông để tránh quá tải mạng. Thông thường nên duy trì mức sử dụng dưới 40% khả năng truyền tải của switch.
- Xây dựng sơ đồ mạng chi tiết và lập kế hoạch địa chỉ IP ngay từ đầu để thuận tiện cho việc quản lý và mở rộng sau này.
Giai đoạn lắp đặt:
- Việc lựa chọn vật tư và phương pháp thi công ảnh hưởng trực tiếp đến độ ổn định của hệ thống.
- Ưu tiên sử dụng cáp Ethernet công nghiệp Cat 6 hoặc cao hơn.
- Tại các vị trí có chuyển động liên tục như robot, máng cáp kéo hoặc trục servo, nên sử dụng cáp mềm chuyên dụng.
- Tách riêng tuyến cáp mạng công nghiệp với cáp nguồn hoặc cáp động lực để hạn chế nhiễu điện từ.
- Trong môi trường nhiều bụi, độ ẩm cao hoặc rung động lớn, nên sử dụng đầu nối M12 hoặc đầu nối công nghiệp chuyên dụng.
- Sau khi lắp đặt, cần kiểm tra chất lượng đường truyền bằng các thiết bị đo kiểm chuyên dụng trước khi đưa vào vận hành.
Giai đoạn vận hành:
- Giám sát lưu lượng mạng, độ trễ truyền thông và tình trạng thiết bị bằng các phần mềm quản lý mạng.
- Chuẩn bị sẵn thiết bị dự phòng như bộ chuyển mạch mạng, cáp mạng và lưu trữ bản sao cấu hình của các thiết bị quan trọng.
- Thực hiện sao lưu cấu hình hệ thống định kỳ.
- Cập nhật phần mềm hệ thống cho bộ chuyển mạch mạng, PLC và các thiết bị mạng theo khuyến nghị của nhà sản xuất, thường khoảng 6 tháng một lần.
- Kiểm tra định kỳ các đầu nối, cáp mạng và nguồn cấp để phát hiện sớm các dấu hiệu hư hỏng.
8. FAQ – Câu Hỏi Thường Gặp Về Ethernet Công Nghiệp
Q1: Ethernet công nghiệp và fieldbus (Profibus, DeviceNet) khác nhau như thế nào?
Fieldbus là thế hệ mạng truyền thông công nghiệp truyền thống với tốc độ thấp và khả năng mở rộng hạn chế. Trong khi đó, Ethernet công nghiệp cung cấp tốc độ cao hơn, hỗ trợ truyền thông thời gian thực và dễ tích hợp với các hệ thống hiện đại. Vì vậy, Ethernet công nghiệp đang dần thay thế Fieldbus và trở thành xu hướng chủ đạo trong các nhà máy thông minh.
Q2: Có thể kết hợp nhiều giao thức Ethernet công nghiệp trong cùng một nhà máy không?
Có. Trong một nhà máy, nhiều giao thức Ethernet công nghiệp có thể được sử dụng đồng thời để đáp ứng các nhu cầu khác nhau. Ví dụ, PROFINET được dùng để kết nối PLC với thiết bị hiện trường, EtherNet/IP dùng để giao tiếp với robot hoặc thiết bị của Rockwell, còn Modbus TCP được sử dụng cho hệ thống SCADA và giám sát dữ liệu.
Để các hệ thống sử dụng giao thức khác nhau có thể trao đổi dữ liệu với nhau, người ta thường sử dụng bộ chuyển đổi giao thức làm cầu nối giữa các mạng truyền thông.
Q3: Chi phí triển khai mạng Ethernet công nghiệp khoảng bao nhiêu?
Chi phí triển khai mạng Ethernet công nghiệp phụ thuộc vào quy mô hệ thống, số lượng thiết bị và giao thức truyền thông được lựa chọn. Với một dây chuyền sản xuất gồm khoảng 20–30 thiết bị, chi phí cho hạ tầng mạng như switch công nghiệp, cáp mạng và đầu nối thường dao động từ vài chục đến hàng chục triệu đồng.
Các giải pháp sử dụng EtherCAT thường có chi phí đầu tư ban đầu cao hơn PROFINET, nhưng bù lại mang lại hiệu năng truyền thông tốt hơn, đặc biệt trong các ứng dụng điều khiển chuyển động và tự động hóa tốc độ cao.
Q4: EtherCAT hay PROFINET IRT tốt hơn cho motion control?
EtherCAT và PROFINET IRT đều là những giao thức phù hợp cho các ứng dụng điều khiển chuyển động và robot công nghiệp. Trong đó, EtherCAT nổi bật nhờ tốc độ truyền thông rất cao và độ chính xác đồng bộ tốt, phù hợp với các hệ thống yêu cầu khắt khe như máy cắt laser, máy CNC tốc độ cao hoặc robot đa trục.
Trong khi đó, PROFINET IRT hoàn toàn đáp ứng được nhu cầu của phần lớn hệ thống robot và máy móc công nghiệp hiện nay, đồng thời có lợi thế lớn khi sử dụng PLC và thiết bị trong hệ sinh thái Siemens.
Vì vậy, việc lựa chọn EtherCAT hay PROFINET không chỉ phụ thuộc vào hiệu năng kỹ thuật mà còn phụ thuộc vào nền tảng thiết bị và nhà sản xuất mà doanh nghiệp đang sử dụng.
Q5: AUMI có tư vấn và cung cấp thiết bị mạng công nghiệp không?
Có. AUMI cung cấp giải pháp toàn diện cho mạng Ethernet công nghiệp, từ tư vấn thiết kế hệ thống, cung cấp thiết bị mạng công nghiệp, cáp và đầu nối, đến lắp đặt, cấu hình và đưa hệ thống vào vận hành.
Với nhiều năm kinh nghiệm trong lĩnh vực tự động hóa công nghiệp tại Việt Nam, đội ngũ kỹ sư AUMI đã tham gia triển khai nhiều dự án mạng công nghiệp cho các nhà máy sản xuất thuộc nhiều ngành khác nhau.
Kết Luận
Ethernet công nghiệp đang dần thay thế các mạng truyền thông truyền thống và trở thành nền tảng của nhà máy thông minh. Việc lựa chọn đúng giao thức và xây dựng hạ tầng mạng phù hợp ngay từ đầu sẽ giúp doanh nghiệp vận hành hiệu quả hơn, dễ dàng mở rộng hệ thống và sẵn sàng cho xu hướng chuyển đổi số trong tương lai.
Liên hệ AUMI để được tư vấn miễn phí về giải pháp mạng công nghiệp phù hợp với nhà máy của bạn!
📞 Hotline: 0917 991 589 (Hà Nội) | 0932 226 100 (TP.HCM)
📧 Email: [email protected]
🌐 Website: https://aumi.com.vn
📍 Địa chỉ:
- Hà Nội: B44, Lô nhà vườn, Khu đô thị Việt Hưng, Long Biên
- TP.HCM: Tầng 2, tòa nhà HS, 260/11 Nguyễn Thái Bình, Quận Tân Bình
- Đà Nẵng: Tầng 9 Tòa nhà PV Bank, Số 2 đường 30-4, Phường Hòa Cường
