PROFINET là gì? Kiến trúc, Conformance Class, PROFINET IO và ứng dụng thực tế
- PROFINET là giao thức Industrial Ethernet mở, chuẩn IEC 61784-2, dùng cho PLC, I/O, drive, HMI và robot.
- Có 4 Conformance Class: CC-A (RT), CC-B (RT + SNMP/topology), CC-C (IRT ≤ 31,25 µs) và CC-D (TSN).
- PROFINET IO là mô hình giao tiếp chính, thay thế PROFIBUS DP trong hệ thống tự động hóa hiện đại.
- Theo HMS Networks 2025: PROFINET dẫn đầu với 27% node mới; PROFIBUS giảm xuống 5%.
- Tích hợp OPC UA, SCADA, MES và IIoT native — lợi thế lớn so với PROFIBUS trong các dự án Industry 4.0.
Trong các hệ thống tự động hóa hiện đại, nhu cầu truyền dữ liệu tốc độ cao giữa PLC, cảm biến, biến tần, robot và hệ thống giám sát ngày càng tăng. Những hạn chế của các mạng fieldbus truyền thống như PROFIBUS đã thúc đẩy sự phát triển của các giao thức Ethernet công nghiệp có khả năng xử lý dữ liệu thời gian thực.
PROFINET là một trong những giao thức Industrial Ethernet được sử dụng rộng rãi nhất hiện nay. Bài viết này giúp bạn hiểu rõ PROFINET là gì, các Conformance Class (CC-A – CC-D), mô hình PROFINET IO, đồng thời so sánh chi tiết với PROFIBUS để lựa chọn giải pháp phù hợp.
1. PROFINET là gì? Nguyên lý hoạt động và tiêu chuẩn kỹ thuật
PROFINET (Process Field Network) là giao thức Ethernet công nghiệp mở. Nó cho phép các thiết bị tự động hóa giao tiếp với nhau trên hạ tầng Ethernet tiêu chuẩn (cáp Cat5e/Cat6, switch, connector RJ-45 hoặc M12).
Đặc điểm nổi bật:
- Hoạt động theo mô hình Provider/Consumer.
- Hỗ trợ cả giao tiếp chu kỳ (cyclic) và phi chu kỳ (acyclic).
- Không phụ thuộc vào nhà sản xuất nào (mở).
Tiêu chuẩn: IEC 61784-2 (Communication Profile Family 3, CP 3/4 – CP 3/6) và IEC 61158-6-10. Đây là tiêu chuẩn quốc tế do IEC phê duyệt, không phụ thuộc vào bất kỳ nhà sản xuất đơn lẻ nào.
Tổ chức quản lý: PROFIBUS & PROFINET International (PI), trụ sở Karlsruhe, Đức.
Thông số kỹ thuật cơ bản của PROFINET:
| Thông số | Giá trị / Mô tả |
| Tiêu chuẩn | IEC 61784-2, IEC 61158-6-10 |
| Lớp vật lý | IEEE 802.3 Ethernet (100 Mbps / 1 Gbps) |
| Cáp truyền dẫn | Cat5e, Cat6 (industrial); cáp quang (FO) |
| Connector | RJ-45; M12 D-coded (IEC 61076-2-101) |
| Topology hỗ trợ | Star, line, ring (MRP), tree |
| File cấu hình thiết bị | GSDML (XML, IEC 62769) |
| Số thiết bị/subnet | Không giới hạn cứng; phụ thuộc switch và thiết kế mạng |
Nguồn: PROFIBUS & PROFINET International — PROFINET Specification V2.4; PI North America (us.profinet.com)

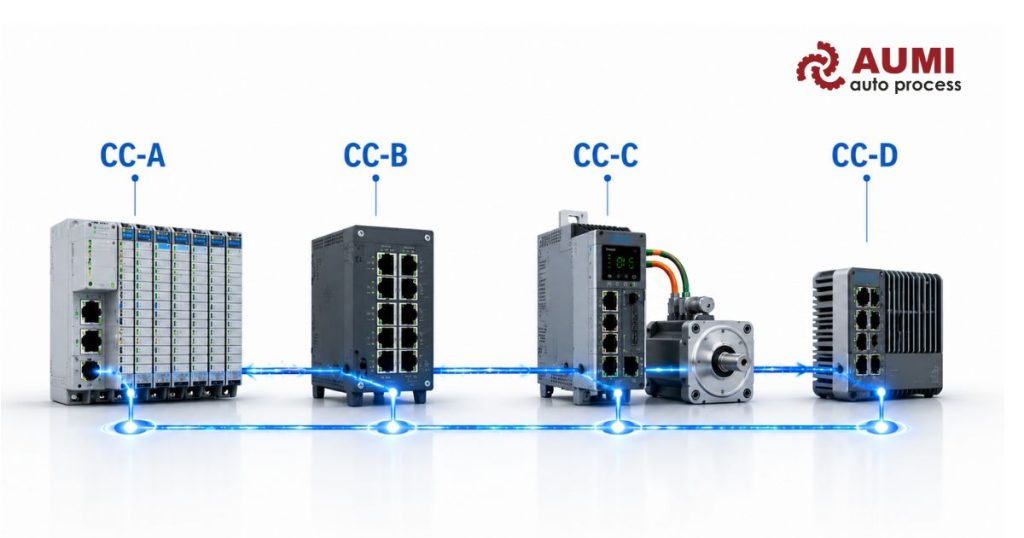

2. Kiến trúc truyền thông: 4 Conformance Class của PROFINET
PROFINET được chia thành 4 Conformance Class (CC). Mỗi lớp kế thừa toàn bộ tính năng của lớp thấp hơn. Việc chọn đúng class giúp tối ưu chi phí và hiệu năng.
2.1. CC-A — PROFINET RT (Real-Time) cơ bản
CC-A là lớp cơ bản nhất, phù hợp cho hầu hết ứng dụng I/O phân tán tiêu chuẩn. PROFINET RT chạy trên switch Ethernet thương mại thông thường, không yêu cầu phần cứng chuyên dụng.
- Chu kỳ cập nhật: 1 ms – 512 ms (thường dùng 4–32 ms cho I/O phân tán tiêu chuẩn)
- Phù hợp: I/O module, cảm biến, van điện từ, điều khiển ON/OFF không yêu cầu đồng bộ chính xác
- Phần cứng: switch Ethernet thông thường
2.2. CC-B — PROFINET RT với Network Management
CC-B mở rộng CC-A bằng cách bổ sung các tính năng quản lý mạng, phù hợp cho các ứng dụng factory automation và process automation tổng hợp.
- Hỗ trợ SNMP (Simple Network Management Protocol): đọc topology mạng, thống kê thông qua công cụ SNMP tiêu chuẩn
- Topology information: thiết bị có thể báo cáo cấu trúc kết nối của mình
- CC-B(PA): biến thể cho process automation, bổ sung redundancy và dynamic reconfiguration
- Phần cứng: switch managed hỗ trợ SNMP và VLAN
2.3. CC-C — PROFINET IRT (Isochronous Real-Time)
CC-C là lớp hiệu năng cao, yêu cầu switch tích hợp ASIC đặc biệt và đồng hồ phân tán (Distributed Clocks). IRT dành cho các ứng dụng motion control đa trục, servo drive và robot công nghiệp.
- Chu kỳ mặc định: 250 µs; với phần cứng phù hợp có thể xuống tới 31,25 µs
- Jitter: <1 µs (qua PTCP — Precision Transparent Clock Protocol, mở rộng từ IEEE 1588 PTP)
- Phù hợp: servo drive, robot 6 trục, CNC, đóng gói tốc độ cao
- Phần cứng: switch và IO Device phải có ASIC hỗ trợ IRT (managed switch chuyên dụng)
2.4. CC-D — PROFINET với TSN (Time-Sensitive Networking)
CC-D mở rộng CC-C bằng cách thay thế ASIC độc quyền bằng các cơ chế TSN chuẩn hóa theo IEC/IEEE 60802. TSN hướng đến hội tụ IT/OT trên cùng hạ tầng mạng, giảm phụ thuộc vào phần cứng đặc thú. CC-D (TSN) là class mới nhất vẫn đang trong giai đoạn triển khai và thử nghiệm.
Tóm tắt 4 Conformance Class
| Class | Tên | Chu kỳ tối thiểu | Đặc điểm thêm | Yêu cầu phần cứng | Ứng dụng điển hình |
| CC-A | RT | 1 ms | Realtime cơ bản | Switch Ethernet thông thường | I/O phân tán, cảm biến |
| CC-B | RT + SNMP | 1 ms | SNMP, topology info | Switch managed (SNMP, LLDP) | Factory/process automation tổng hợp |
| CC-C | IRT | 31,25 µs | ASIC, jitter <1 µs | Switch + Device có ASIC IRT | Servo, robot, CNC đa trục |
| CC-D | TSN | 31,25 µs | IEC/IEEE 60802 TSN, IT/OT hội tụ | Switch & Device hỗ trợ TSN | Hạ tầng hội tụ, Industry 4.0 thế hệ mới |
Nguồn: PI North America, PROFINET University, IEC 61784-2.
3. PROFINET IO là gì? Mô hình giao tiếp thiết bị trường
PROFINET IO là mô hình giao tiếp trung tâm của PROFINET dành cho các ứng dụng I/O phân tán — tương đương PROFIBUS DP trong hệ thống fieldbus. PROFINET IO định nghĩa ba loại thực thể:
- IO Controller: thiết bị điều khiển chính (PLC, PC công nghiệp) đọc/ghi dữ liệu I/O với các IO Device.
- IO Device: thiết bị hiện trường (I/O module phân tán, drive, cảm biến, IO-Link Master) phản hồi theo chu kỳ IO Controller.
- IO Supervisor: công cụ kỹ thuật (TIA Portal, STEP 7) dùng cho cấu hình và chẩn đoán — không tham gia quá trình thời gian thực.
Mỗi IO Device được mô tả bằng file GSDML (XML). File GSDML chứa đầy đủ thông tin về cấu trúc submodule, timing IRT, chế độ dự phòng — phong phú hơn nhiều so với file GSD (ASCII) của PROFIBUS. PROFINET IO còn hỗ trợ Shared Device — cho phép nhiều IO Controller truy cập cùng một IO Device, hỗ trợ kiến trúc dự phòng.
4. So sánh PROFINET với PROFIBUS
Đây là so sánh được nhiều kỹ sư tự động hóa quan tâm nhất khi đánh giá nâng cấp hệ thống hoặc thiết kế mới.
| Tiêu chí | PROFIBUS DP | PROFINET RT/IRT |
| Tiêu chuẩn | IEC 61784-1 (CP 3/1), IEC 61158 | IEC 61784-2 (CP 3/4–3/6), IEC 61158-6-10 |
| Lớp vật lý | RS-485 (shielded twisted pair) | IEEE 802.3 Ethernet (100 Mbps / 1 Gbps) |
| Tốc độ truyền | 9,6 kbps – 12 Mbit/s | 100 Mbps (RT) – 1 Gbps (IRT/TSN) |
| Chiều dài tối đa | 100 m @ 12 Mbps; 1.200 m @ 9,6 kbps (1 đoạn) | 100 m/đoạn Cat5e; không giới hạn với switch/fiber |
| Số node tối đa | 126 node (address 0–126, gồm master, slave và repeater) | Không giới hạn cứng (phụ thuộc thiết kế) |
| Chu kỳ truyền | 1–10 ms (tùy baud rate & số node) | RT: ≥1 ms; IRT: 250 µs – 31,25 µs (<1 µs jitter) |
| Topology | Bus tuyến tính (bắt buộc); star với coupler | Star, ring (MRP), line, tree; linh hoạt |
| File cấu hình | GSD (ASCII, ISO 15745-3) | GSDML (XML) |
| Cơ chế truy cập | Token passing (master-slave polling) | Switched Ethernet, Provider/Consumer |
| Dự phòng mạng | Hạn chế (cần phần cứng thêm) | MRP (Media Redundancy Protocol) tích hợp |
| Tích hợp IT/OT | Hạn chế (cần gateway) | Native TCP/IP, OPC UA, SNMP, MQTT |
| Thị phần node mới (2025) | 5% (giảm từ 7% năm 2024) | 27% (tăng từ 23% năm 2024) |
Nguồn: IEC 61784-2; IEC 61158-6-10; PI North America; HMS Networks Industrial Network Market Shares 2025 (hết tháng 5/2025).
Điểm khác biệt cốt lõi nằm ở lớp vật lý và cơ chế truy cập. PROFIBUS sử dụng RS-485 với token passing — hiệu quả cho mạng nhỏ nhưng giới hạn 126 node và 12 Mbit/s. PROFINET khai thác băng thông Ethernet, cho phép truyền song song nhiều luồng dữ liệu và mở rộng không giới hạn. Tuy nhiên, PROFIBUS không phải “lỗi thời” với mọi ứng dụng: trong môi trường nguy hiểm Zone 0/1 với thiết bị PROFIBUS PA intrinsically safe, chi phí duy trì hệ thống hiện có thường thấp hơn đáng kể.
5. Ưu điểm và hạn chế của PROFINET
5.1. Ưu điểm
Hiệu năng truyền thông cao
- 100 Mbps tiêu chuẩn; Gigabit Ethernet trên một số thiết bị hiện đại
- IRT đạt chu kỳ 31,25 µs, jitter <1 µs cho motion control
Topology linh hoạt
- Star, Line, Ring (MRP), Tree — dễ mở rộng và tối ưu hạ tầng
- MRP cho phép dự phòng vòng ring có sẵn trong đặc tả
Tích hợp IT/OT dễ dàng
- Native TCP/IP: kết nối trực tiếp SCADA, MES, OPC UA, MQTT, IIoT
- Không cần gateway chuyển đổi giao thức như PROFIBUS
Chẩn đoán và bảo trì điện tử hiệu quả
- Chẩn đoán chi tiết đến từng submodule, rút ngắn xử lý sự cố
- Automatic Device Replacement: thay thiết bị không cần cấu hình lại
5.2. Hạn chế
Chi phí đầu tư ban đầu cao hơn
- Nâng cấp từ PROFIBUS có thể cần thay PLC, module truyền thông, switch công nghiệp và hạ tầng cáp Ethernet
Yêu cầu kiến thức mạng công nghiệp
- Kỹ sư triển khai cần hiểu IP, VLAN, MRP, QoS và cấu hình switch công nghiệp
Ứng dụng IRT yêu cầu phần cứng phù hợp
- IRT đòi hỏi switch và IO Device hỗ trợ ASIC chuyên dụng, chi phí phần cứng cao hơn 2–3 lần so với CC-A
6. Ứng dụng PROFINET trong công nghiệp
PROFINET hiện diện trong hầu hết phân ngành sản xuất hiện đại nhờ khả năng đáp ứng cả yêu cầu tốc độ lẫn tích hợp IT/OT.
6.1. Motion control và servo drive
PROFINET IRT (CC-C) là nền tảng cho các hệ thống điều khiển chuyển động đa trục. Chu kỳ 31,25 µs với jitter <1 µs đảm bảo đồng bộ chính xác giữa nhiều servo axis — cần thiết cho robot hàn, máy CNC, hệ thống đóng gói tốc độ cao. PROFINET IRT cạnh tranh trực tiếp với SERCOS III và EtherCAT trong phân khúc này.
6.2. I/O phân tán trong dây chuyền sản xuất
Ứng dụng phổ biến nhất của PROFINET RT (CC-A/CC-B). Các I/O module phân tán (ET200SP, ET200MP và các thiết bị tương đương đa hãng) kết nối với PLC qua switch Ethernet, thu thập tín hiệu từ cảm biến, nút nhấn, relay và điều khiển van, actuator theo chu kỳ 4–32 ms.
6.3. Tích hợp OPC UA và hệ thống MES/SCADA
PROFINET tích hợp tự nhiên với OPC UA (IEC 62541) thông qua các PLC và gateway hiện đại. Dữ liệu từ tầng trường PROFINET IO có thể được đẩy lên SCADA, MES hoặc cloud analytics mà không cần lớp trung gian phức tạp — lợi thế lớn so với PROFIBUS trong các dự án IIoT và Industry 4.0.
6.4. Quy trình công nghiệp (process automation) với PROFIBUS PA
Trong môi trường nguy hiểm (Zone 0/1) như lọc hóa dầu, dược phẩm, xử lý nước, PROFIBUS PA (31,25 kbps, IEC 61158-2, intrinsically safe) vẫn là lựa chọn phổ biến nhờ khả năng cấp nguồn qua cáp bus. Các dự án mới thường dùng PROFINET PN/PA Link để tích hợp PROFIBUS PA vào kiến trúc PROFINET tổng thể.
6.5. Kết nối cảm biến và IO-Link
Nhiều dòng cảm biến và giải pháp IO-Link hiện nay hỗ trợ tích hợp vào kiến trúc PROFINET thông qua IO-Link Master hoặc giao tiếp Ethernet công nghiệp. Điều này giúp xây dựng hệ thống thu thập dữ liệu thống nhất từ tầng thiết bị đến tầng điều khiển và giám sát. Tại Việt Nam, AUMI là đơn vị cung cấp và hỗ trợ kỹ thuật các giải pháp cảm biến công nghiệp và truyền thông công nghiệp cho nhiều ứng dụng tự động hóa nhà máy.
8. Khi nào nên chọn PROFINET và khi nào giữ PROFIBUS?
| Tiêu chí quyết định | Chọn PROFINET | Giữ / Dùng PROFIBUS |
| Yêu cầu tốc độ | Cần IRT <250 µs hoặc tích hợp TSN | Chu kỳ 2–10 ms là đủ |
| Số lượng node | >50 thiết bị; cần mở rộng linh hoạt | Hệ thống <50 node ổn định lâu dài |
| Topology | Cần star, ring MRP, cấu trúc phức tạp | Bus tuyến tính đơn giản đã đủ |
| Tích hợp IT/OT | Cần OPC UA, SCADA, cloud, Industry 4.0 | Không cần tích hợp tầng trên phức tạp |
| Môi trường nguy hiểm | Zone 2 trở lên, thiết bị hiện đại | Zone 0/1 với PA intrinsically safe |
| Chi phí chuyển đổi | Dự án mới; có ngân sách thay thế cơ sở hạ tầng | Hệ thống legacy đang vận hành tốt, ROI thấp |
| Motion control | Bắt buộc: servo, robot, CNC đa trục | Không phù hợp cho ứng dụng này |
Câu hỏi thường gặp (FAQ)
Q1: PROFINET có phải là giao thức của Siemens không?
Không. PROFINET là tiêu chuẩn mở do PROFIBUS & PROFINET International (PI) phát triển và được chuẩn hóa theo IEC 61784-2. Siemens là một trong những thành viên sáng lập và hỗ trợ mạnh mẽ nhất, nhưng PROFINET được sử dụng bởi nhiều hãng tự động hóa khác nhau: Siemens, ABB, Rockwell, Phoenix Contact, Beckhoff, Moxa, v.v.
Q2: PROFINET có bốn Conformance Class nào?
CC-A (RT cơ bản), CC-B (RT + SNMP/topology), CC-C (IRT — chu kỳ tới 31,25 µs, jitter <1 µs) và CC-D (TSN). Mỗi lớp kế thừa toàn bộ tính năng của lớp thấp hơn.
Q3: PROFINET IRT khác RT ở điểm gì?
RT (CC-A/CC-B) dùng switch Ethernet thông thường, chu kỳ tới 1 ms, phù hợp I/O phân tán tiêu chuẩn. IRT (CC-C) yêu cầu switch và thiết bị có ASIC chuyên dụng, đạt 31,25 µs với jitter <1 µs, dành cho motion control chính xác.
Q4: Có thể kết nối thiết bị PROFIBUS với mạng PROFINET không?
Có. Nhiều hệ thống sử dụng gateway hoặc proxy PROFIBUS/PROFINET (ví dụ: Siemens IE/PB Link, v.v.) để tích hợp thiết bị PROFIBUS hiện có vào mạng PROFINET từng bước, không cần thay toàn bộ hệ thống.
Q5: PROFINET có hỗ trợ OPC UA và IIoT không?
Có. PROFINET tích hợp native với OPC UA, SCADA, MES và các nền tảng IIoT. Dữ liệu từ tầng trường có thể được đẩy lên cloud analytics mà không cần lớp trung gian chuyển đổi giao thức.
Kết luận
PROFINET đang là giao thức Industrial Ethernet hàng đầu nhờ tốc độ, tính linh hoạt và khả năng tích hợp Industry 4.0. Mặc dù PROFIBUS vẫn phù hợp với một số hệ thống legacy, PROFINET là lựa chọn ưu tiên cho các dự án mới.
