Kiểm tra chất lượng bằng camera: Hướng dẫn triển khai Machine Vision QC công nghiệp

• Machine vision giúp kiểm tra chất lượng nhanh, chính xác và ổn định 24/7.
• Thay thế phần lớn kiểm tra thủ công, nhưng không thay thế hoàn toàn QC.
• Hiệu quả phụ thuộc vào bộ 3: camera – ánh sáng – phần mềm (ánh sáng là then chốt).
• Ứng dụng chính: AOI, kiểm tra ngoại quan, đo kích thước, đọc mã.
• Chọn đúng công nghệ (2D, 3D, AI) quan trọng hơn chọn thiết bị đắt.
• Thành công đến từ thiết kế đúng ngay từ đầu + tối ưu liên tục.

1. Machine Vision Inspection là gì?

Machine vision inspection (kiểm tra chất lượng bằng camera) là hệ thống tích hợp camera công nghiệp, nguồn sáng chuyên dụng và phần mềm xử lý ảnh để tự động đánh giá chất lượng sản phẩm theo tiêu chuẩn định sẵn. Hệ thống hoạt động 24/7, xử lý hàng nghìn sản phẩm mỗi giờ với độ chính xác cao.

So Sánh Kiểm Tra Thủ Công Và Vision System: ROI Thực Tế

*Tính ROI đơn giản: Nếu chi phí nhân công kiểm tra 3 người/ca × 3 ca × 8 triệu đồng/tháng = 72 triệu đồng/tháng. Đầu tư vision system 500 triệu đồng → hoàn vốn trong ~7 tháng. Đây là kịch bản thực tế tại nhà máy sản xuất bao bì tại Hưng Yên mà AUMI đã tư vấn năm 2025.

Khi nào nên chuyển sang kiểm tra chất lượng bằng camera?

• Tốc độ dây chuyền > 200 sản phẩm/phút – mắt người không theo kịp
• Yêu cầu độ chính xác dưới 0,5mm – không thể đo thủ công
• Sản phẩm cần kiểm tra 100% (không chấp nhận sampling) – ngành y tế, hàng không
• Môi trường làm việc nguy hiểm: nhiệt độ cao, hóa chất, bức xạ
• Cần truy xuất dữ liệu QC theo lô, theo thời gian thực

2. 4 Ứng dụng chính của Kiểm tra chất lượng bằng Camera trong công nghiệp

Machine Vision (Kiểm tra thị giác máy) đã được triển khai rộng rãi trong hàng chục ứng dụng khác nhau. Tuy nhiên, theo kinh nghiệm thực tiễn của AUMI tại Việt Nam, 4 nhóm ứng dụng sau đây chiếm tỷ lệ lớn nhất trong tổng số các dự án triển khai, mang lại giá trị rõ rệt về chất lượng, năng suất và tính nhất quán trong sản xuất.

2.1. AOI – Automated Optical Inspection (Kiểm tra quang học tự động)

AOI là ứng dụng phổ biến nhất trong lĩnh vực kiểm tra chất lượng bằng camera, đặc biệt trong ngành điện tử, bán dẫn và linh kiện cơ khí chính xác. Hệ thống AOI sử dụng camera độ phân giải cao (thường từ 5–20MP hoặc cao hơn) kết hợp với các giải pháp chiếu sáng đa hướng (multi-angle, coaxial, dome light…) để phát hiện chính xác các khuyết điểm nhỏ nhất trên sản phẩm.

Các lỗi điển hình AOI phát hiện:

• Lỗi hàn thiếc (solder bridging, insufficient solder, tombstone, lifted lead…)
• Linh kiện thiếu, sai vị trí, ngược chiều, lệch chân
• Đứt mạch, short mạch, vết nứt đồng
• Khuyết điểm bề mặt (trầy xước, oxy hóa, contamination)

2.2. Visual Inspection – Kiểm tra ngoại quan bề mặt

Visual Inspection tự động thay thế và vượt trội hơn hẳn việc kiểm tra thủ công bằng mắt người. Hệ thống sử dụng công nghệ hình ảnh cao cấp để phát hiện các khuyết điểm về thẩm mỹ và bề mặt, đảm bảo sản phẩm đạt tiêu chuẩn ngoại quan trước khi xuất xưởng.

Các lỗi thường phát hiện:

• Vết trầy xước, mẻ, nứt, bong tróc sơn/mạ
• Đổi màu, ố vàng, vết cháy, bong bóng khí
• Dị vật, vết bẩn, bụi bám
• Sai lệch hình dạng, biến dạng
• Khuyết điểm in ấn (màu sắc không đồng đều, mờ chữ, lệch hình)

2.3. Đo kích thước tự động (Dimensional Measurement)

Đây là một trong những ứng dụng có giá trị kinh tế cao nhất của Machine Vision. Hệ thống camera 2D và 3D có khả năng đo lường chính xác, nhanh chóng và không tiếp xúc, thay thế hoàn toàn hoặc hỗ trợ mạnh mẽ cho các phương pháp đo thủ công truyền thống (thước cặp, máy đo CMM, đồng hồ so…).

Bảng so sánh các công nghệ đo phổ biến:

Ứng dụng này đặc biệt hiệu quả trong sản xuất hàng loạt, giúp kiểm soát dung sai chặt chẽ và cung cấp dữ liệu thống kê thời gian thực (SPC).

Chi tiết về các loại camera 2D, 3D, AI, đọc thêm: Machine Vision Camera Trong QC: Hướng Dẫn Toàn Diện Cho Kỹ Sư

2.4. Đọc mã và xác minh nhãn (Code Reading & Label Verification)

Trong bối cảnh quy định ngày càng nghiêm ngặt về an toàn thực phẩm, dược phẩm và ô tô, việc đọc mã và xác minh nhãn trở thành yêu cầu bắt buộc. Hệ thống camera kết hợp công nghệ OCR/OCV, đọc mã 1D/2D tốc độ cao giúp đảm bảo tính toàn vẹn thông tin sản phẩm trên dây chuyền.

Các chức năng chính:

• Đọc và xác minh mã DataMatrix, QR Code, Barcode tốc độ cao (trên 3.000 mã/phút)
• OCV (Optical Character Verification): Kiểm tra in đúng hạn sử dụng, số lô, mã sản phẩm
• Grading chất lượng mã theo tiêu chuẩn ISO 15415/15416
• Phát hiện nhãn sai vị trí, nhãn bong, nhãn thiếu hoặc in sai
• Xác minh tính nhất quán giữa sản phẩm và bao bì

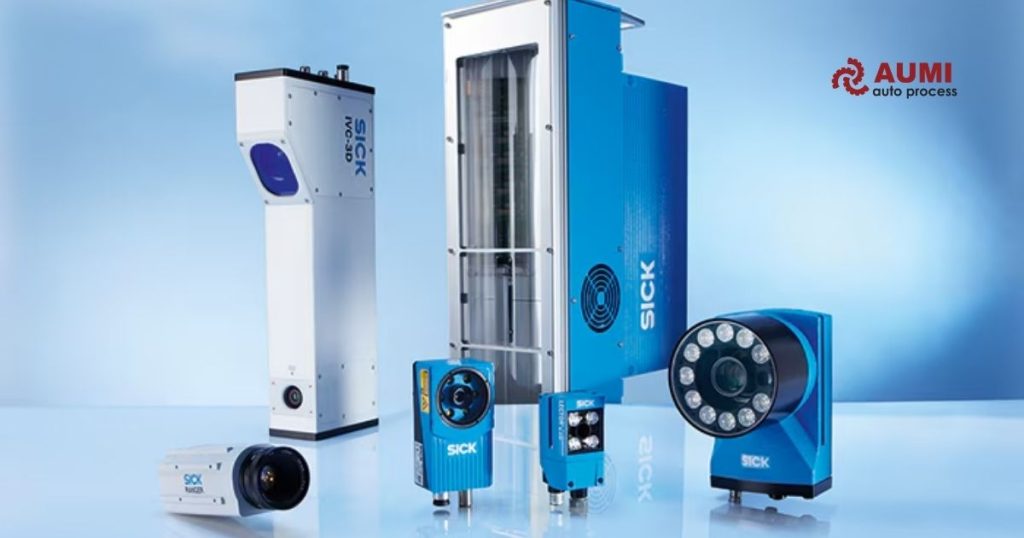

*Một số sản phẩm công nghệ Machine Vision của SICK tham khảo:

• Camera 3D an toàn V3SA2-ABBABBAAN1 SICK

• Camera 3D Visionary-T

• Camera 3D TriSpector1000

• Camera 2D sensingCam SEC100

• Camera 2D Inspector83x

3. Quy trình triển khai hệ thống Kiểm tra chất lượng bằng Camera tại nhà máy

Từ kinh nghiệm triển khai hơn 50 dự án machine vision tại Việt Nam, đội ngũ kỹ thuật AUMI đúc kết quy trình 6 bước sau để đảm bảo dự án thành công và đạt ROI trong thời gian ngắn nhất.

Bước 1: Xác định bài toán QC và tiêu chí kiểm tra (1–2 tuần)

Trước khi chọn thiết bị, cần trả lời rõ: Kiểm tra cái gì? Lỗi nào cần phát hiện? Tốc độ dây chuyền là bao nhiêu? Yêu cầu độ chính xác? Ngân sách? Đây là bước quan trọng nhất – làm sai ở đây dẫn đến toàn bộ dự án thất bại.

• Lập danh sách tất cả loại lỗi cần phát hiện với kích thước tối thiểu
• Đo tốc độ dây chuyền (sản phẩm/phút) và kích thước vùng cần kiểm tra
• Xác định điều kiện môi trường: nhiệt độ, độ ẩm, rung động, bụi, ánh sáng xung quanh
• Tham khảo đội ngũ QC hiện tại để lấy mẫu lỗi thực tế

Bước 2: Thiết kế hệ thống quang học (optical design)

Đây là bước kỹ thuật quan trọng nhất: chọn camera, lens và hệ thống chiếu sáng phù hợp. Một nguyên tắc vàng: “ánh sáng tốt còn quan trọng hơn camera tốt”. 80% thất bại của dự án machine vision đến từ hệ thống chiếu sáng không phù hợp.

Công thức tính camera cần thiết: Độ phân giải pixel tối thiểu = (Kích thước vùng kiểm tra) / (Kích thước lỗi nhỏ nhất cần phát hiện × 3). Ví dụ: vùng kiểm tra 200mm, lỗi nhỏ nhất 0,2mm → cần tối thiểu 200/(0,2×3) ≈ 333 pixels/mm → camera 5MP cho trường nhìn này.

Bước 3: Lựa chọn phần mềm và thuật toán xử lý ảnh

Phần mềm xử lý ảnh quyết định hiệu quả phát hiện lỗi. Lựa chọn giữa phần mềm thương mại (Cognex, Halcon, Keyence) và mã nguồn mở (OpenCV + Python/C++) tùy theo yêu cầu độ tùy biến, ngân sách và năng lực đội ngũ.

Bước 4: Tích hợp với dây chuyền sản xuất và PLC

Hệ thống camera QC cần giao tiếp với dây chuyền qua tín hiệu trigger (khi nào chụp ảnh), output (OK/NG) và giao thức truyền dữ liệu (Ethernet/IP, PROFINET, Modbus TCP, OPC-UA). Tích hợp đúng đảm bảo hệ thống phản ứng kịp thời khi phát hiện lỗi.

• Tín hiệu trigger: cảm biến quang hoặc encoder kết hợp băng tải
• Output: relay OK/NG → điều khiển arm reject hoặc đèn cảnh báo
• Data logging: lưu ảnh lỗi và kết quả kiểm tra vào database để truy xuất
• Kết nối MES/ERP: chia sẻ dữ liệu QC real-time lên hệ thống quản lý

Bước 5: Hiệu chuẩn, thử nghiệm và thẩm định

Sau lắp đặt, cần chạy thử với ít nhất 1.000 sản phẩm OK và 200 sản phẩm lỗi (từng loại lỗi) để xác định ngưỡng phát hiện tối ưu. Tính hai chỉ số quan trọng: False Rejection Rate (FRR – tỷ lệ loại bỏ sản phẩm tốt) và Escape Rate (EER – tỷ lệ bỏ sót lỗi).

Bước 6: Vận hành, giám sát và cải tiến liên tục

Machine vision không phải “cài đặt một lần, dùng mãi”. Cần theo dõi định kỳ hiệu suất phát hiện lỗi, cập nhật thuật toán khi xuất hiện loại lỗi mới, và vệ sinh lens/camera theo lịch bảo trì. Với AI-based vision, bổ sung ảnh lỗi mới vào tập huấn luyện để hệ thống ngày càng chính xác hơn.

4. Lưu ý quan trọng khi lựa chọn giải pháp Machine Vision

Sau hàng chục dự án triển khai, đội ngũ kỹ thuật AUMI nhận thấy 5 sai lầm phổ biến nhất mà các nhà máy thường mắc phải khi đầu tư hệ thống kiểm tra chất lượng bằng camera.

Sai lầm #1: Chỉ quan tâm đến camera, bỏ qua hệ thống chiếu sáng.

Ánh sáng không phù hợp là nguyên nhân số 1 khiến hệ thống machine vision hoạt động kém. Nên dành 30–40% ngân sách cho hệ thống chiếu sáng chuyên dụng.

Sai lầm #2: Chọn camera độ phân giải cao nhất thay vì phù hợp nhất.

Camera 20MP trong môi trường rung động, tốc độ cao sẽ cho hình ảnh mờ, không dùng được. Cần cân bằng giữa độ phân giải, tốc độ và điều kiện môi trường.

Sai lầm #3: Không thu thập đủ mẫu lỗi trước khi setup.

Đặc biệt với AI-based vision, cần ít nhất 200–500 ảnh mỗi loại lỗi. Thiếu dữ liệu huấn luyện dẫn đến hệ thống hoạt động không ổn định.

Sai lầm #4: Bỏ qua việc tích hợp với hệ thống loại bỏ sản phẩm lỗi (rejection).

Hệ thống phát hiện lỗi nhưng không có cơ chế tự động loại bỏ sản phẩm NG thì gần như vô dụng trong sản xuất tốc độ cao.

Sai lầm #5: Không có kế hoạch bảo trì và cập nhật thuật toán.

Lens bụi, đèn xuống cấp, thuật toán lỗi thời sẽ khiến hiệu suất giảm dần. Cần lịch bảo trì định kỳ 3–6 tháng/lần.

FAQs – Câu hỏi thường gặp về Kiểm tra chất lượng bằng Camera

Q1: Machine vision inspection có thể thay thế hoàn toàn nhân viên QC không?

Machine vision inspection có thể thay thế 80–90% công việc kiểm tra thủ công lặp lại, tốc độ cao. Tuy nhiên, vẫn cần nhân viên QC để quản lý hệ thống, xử lý trường hợp ngoại lệ, phân tích xu hướng lỗi và quyết định cuối cùng trong các tình huống phức tạp. Không phải thay thế hoàn toàn mà là nâng cao năng lực con người.

Q2: Camera QC có hoạt động được trong môi trường bụi, ẩm, rung không?

Có. Camera công nghiệp chuẩn IP67 (chống bụi và nước hoàn toàn) hoạt động tốt trong điều kiện khắc nghiệt. Với môi trường rung động mạnh, cần dùng lens có độ sâu trường lớn (small aperture) và tốc độ chụp nhanh (>1/1000s) để tránh blur. Với nhiệt độ cao (>60°C), cần hộp làm mát camera hoặc dùng camera chuyên dụng công nghiệp nhiệt.

Q3: Thời gian triển khai hệ thống machine vision mất bao lâu?

Tùy quy mô: hệ thống đơn giản 1 camera cần 1–2 tuần từ khảo sát đến vận hành. Hệ thống phức tạp 5–10 camera, tích hợp MES có thể cần 2–4 tháng. Yếu tố kéo dài thời gian nhất thường là thu thập mẫu lỗi và giai đoạn validation đủ dữ liệu thống kê.

Q4: Sự khác biệt giữa AOI và visual inspection là gì?

AOI (Automated Optical Inspection) là thuật ngữ chuyên biệt cho kiểm tra bảng mạch PCB và linh kiện điện tử. Visual inspection là thuật ngữ rộng hơn, chỉ bất kỳ hệ thống camera QC nào kiểm tra ngoại quan sản phẩm. Về kỹ thuật, cả hai dùng công nghệ tương tự nhưng AOI thường yêu cầu độ phân giải cao hơn và ánh sáng đặc biệt hơn.

Q5: Làm thế nào để đánh giá nhà cung cấp hệ thống machine vision?

Yêu cầu nhà cung cấp:

(1) Demo trực tiếp với sản phẩm thực tế và mẫu lỗi của bạn – không chấp nhận demo với sản phẩm mẫu hoàn hảo

(2) Cung cấp tỷ lệ False Rejection Rate và Escape Rate đã đạt được tại khách hàng tương tự

(3) Cam kết hỗ trợ kỹ thuật và thời gian phản hồi sự cố

(4) Đào tạo đội ngũ vận hành nội bộ.
