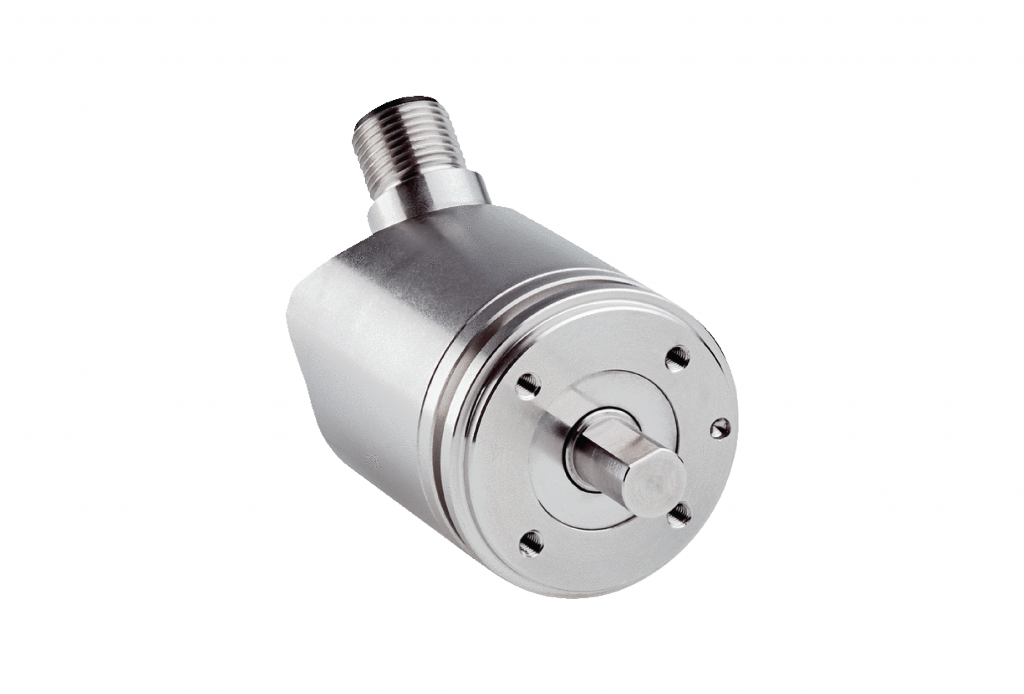

Encoder tuyệt đối AHS/AHM 36

• Tích hợp dễ dàng vào các môi trường, điều khiển khác nhau với các giao tiếp IO-link, CANopen và SSI
• Khả năng chống chịu với môi trường xung quanh cao do thiết kế vỏ thép không gỉ và cấp bảo vệ IP69K (Inox versions)
• Kích thước vỏ 36 mm encoder tuyệt đối với maximum 26 bits (singleturn: 14 bits multiturn: 12 bits)
• Cấp bảo vệ IP67 đến IP69K

• Thiết kế cơ khí: Singleturn / Multiturn
• Loại trục: Trục dương, mặt bích Servo / Trục dương, mặt bích phẳng/ Trục âm

Trục dương, mặt bích Servo: 6 mm/ 8 mm/ 10 mm/ 1/4"/ 3/8"/ 6 mm

Trục dương, mặt bích phẳng: 6 mm/ 8 mm/ 10 mm/ 3/8"/ 1/4"/ 10 mm

Trục âm: 6 mm/ 8 mm/ 10 mm/ 3/8"/ 1/4"/ 5 mm

• Cáp kết nối: Đầu kết nối đực M12, 4-chân, universal/ Cáp liền 4-dây, universal/ Đầu kết nối đực M12, 5-chân, universal/ Cáp liền 5-dây, universal/ Đầu kết nối đực M12, 8-pin, universal/ Cáp liền 8-dây, universal
• Chuẩn giao tiếp: IO-Link/ CANopen/ SSI
• Số bước trên mỗi vòng (max. độ phân giải)

IO-Link, IO-Link V1.1, có thể lập trình: 16,384 (14 bit)/ 4,096 (12 bit)

CANopen, có thể lập trình: 16,384 (14 bit)/ 4,096 (12 bit)

SSI, không thể lập trình: 4,096 (12 bit)/ 16,384 (14 bit)/ 8,192 (13 bit)/ 3,600/ 360/ 2,048 (11 bit)/ 512 (9 bit)/ 720/ 1,024 (10 bit)

SSI, có thể lập trình: 16,384 (14 bit)/ 4,096 (12 bit)

• Độ phân giải lớn nhất (số bước trên mỗi vòng quay x số vòng quay)

IO-Link, IO-Link V1.1, có thể lập trình: 12 bit x 12 bit (4,096 x 4,096)/ 14 bit x 12 bit (16,384 x 4,096)

CANopen, có thể lập trình: 14 bit x 12 bit (16,384 x 4,096)/ 12 bit x 12 bit (4,096 x 4,096)

SSI, không thể lập trình: 12 bit x 12 bit (4,096 x 4,096)/ 13 bit x 12 bit (8,192 x 4,096)/ 14 bit x 12 bit (16,384 x 4,096)/ 9 bit x 12 bit (512 x 4,096)/ 10 bit x 12 bit (1,024 x 4,096)/ 8 bit x 12 bit (256 x 4,096)

11 bit x 12 bit (2,048 x 4,096)

SSI, có thể lập trình: 14 bit x 12 bit (16,384 x 4,096)/ 13 bit x 12 bit (8,192 x 4,096)

• Có thể cài đặt/lập trình: Over PLC-Engineering-Tool/ Over SOPAS/ sử dụng tool lập trình
