An Toàn Lao Động Là Gì? Tại Sao Nhà Máy Cần Cảm Biến An Toàn?

An toàn lao động trong nhà máy là tập hợp các biện pháp kỹ thuật và quản lý nhằm ngăn chặn tai nạn, bảo vệ tính mạng và sức khỏe người lao động trong quá trình vận hành máy móc. Trong đó, hệ thống cảm biến an toàn (safety sensor) đóng vai trò phòng ngừa chủ động — phát hiện nguy hiểm và dừng máy trước khi tai nạn xảy ra.

Theo Thông báo 630/TB-BLĐTBXH của Bộ Lao động – Thương binh và Xã hội (công bố tháng 2/2025), năm 2024 cả nước ghi nhận 8.286 vụ tai nạn lao động, tăng 892 vụ so với năm 2023. Tổng thiệt hại vật chất lên tới hơn 42.565 tỷ đồng — tăng 61,5% chỉ trong một năm. Đáng chú ý, 46,91% nguyên nhân tai nạn chết người xuất phát từ phía người sử dụng lao động, bao gồm việc sử dụng thiết bị không đảm bảo kỹ thuật và thiếu hệ thống bảo vệ máy móc phù hợp.

Con số này không chỉ là tổn thất tài chính — đó là hàng trăm gia đình mất đi người thân mỗi năm. Đầu tư vào hệ thống cảm biến an toàn là đầu tư vào con người, không phải chi phí.

Hệ Sinh Thái Cảm Biến An Toàn Cho Nhà Máy

Một hệ thống an toàn lao động nhà máy hoàn chỉnh thường gồm 3 lớp thiết bị phối hợp với nhau:

Cả ba lớp cần được thiết kế và chứng nhận theo tiêu chuẩn ISO 13849 để đảm bảo hiệu quả bảo vệ thực sự.

Safety Sensor Là Gì? Phân Loại Và Ứng Dụng Trong Nhà Máy

Safety sensor (cảm biến an toàn) là thiết bị được thiết kế đặc biệt để phát hiện sự hiện diện của người hoặc bộ phận cơ thể trong vùng nguy hiểm của máy móc, từ đó kích hoạt lệnh dừng khẩn cấp hoặc ngăn máy khởi động. Khác với cảm biến thông thường, safety sensor phải đáp ứng các yêu cầu độ tin cậy khắt khe theo tiêu chuẩn quốc tế IEC 61496 và ISO 13849.

Các loại safety sensor phổ biến trong công nghiệp

• Cảm biến an toàn quang học (Photoelectric safety sensor) Phát hiện sự cắt ngang của chùm tia hồng ngoại. Phạm vi phát hiện từ 0,5m đến 20m. Ứng dụng phổ biến tại cổng vào khu vực máy robot, băng chuyền, máy ép.
• Cảm biến an toàn tiệm cận (Safety proximity sensor) Phát hiện vật kim loại tiếp cận vùng nguy hiểm mà không cần tiếp xúc. Thường lắp ở các cửa an toàn (safety interlock) để giám sát trạng thái đóng/mở. Phạm vi phát hiện 2–40mm.
• Cảm biến laser scanner an toàn (Safety laser scanner) Quét diện tích 2D với góc quét đến 270°. Phân vùng cảnh báo và phân vùng dừng máy linh hoạt. Ứng dụng lý tưởng cho AGV (xe tự hành), robot cộng tác (cobot), và ô làm việc linh hoạt.
• Cảm biến an toàn áp suất (Safety mat / Safety edge) Phát hiện trọng lực khi người đứng lên tấm thảm an toàn. Được dùng để bảo vệ khu vực xung quanh máy ép, máy dập.

Light Curtain (Màn Chắn Sáng An Toàn) — Giải Pháp Bảo Vệ Vùng Nguy Hiểm Hiệu Quả Nhất

Light curtain (màn chắn quang an toàn) là thiết bị tạo ra một “bức màn” bằng nhiều chùm tia hồng ngoại song song. Khi bất kỳ chùm tia nào bị cản, thiết bị lập tức phát tín hiệu dừng máy — toàn bộ quá trình xảy ra trong vòng dưới 10ms.

Thông số kỹ thuật cần biết khi chọn light curtain

Cách tính khoảng cách lắp đặt an toàn (Safety Distance) theo ISO 13855

Vị trí đặt light curtain phải đảm bảo: khi cảm biến phát hiện xâm nhập, máy đã dừng hoàn toàn trước khi tay người chạm vào điểm nguy hiểm.

Công thức tính theo tiêu chuẩn ISO 13855:

S = K × (t₁ + t₂) + C

Trong đó:

• • S = khoảng cách an toàn tối thiểu (mm)
  • K = tốc độ tiếp cận của tay (thường dùng 1.600 mm/s theo tiêu chuẩn)
  • t₁ = thời gian phản hồi của light curtain (ms)
  • t₂ = thời gian dừng máy của máy móc (ms, phải đo thực tế)

• C = supplementary distance (phụ thuộc vào resolution của light curtain)

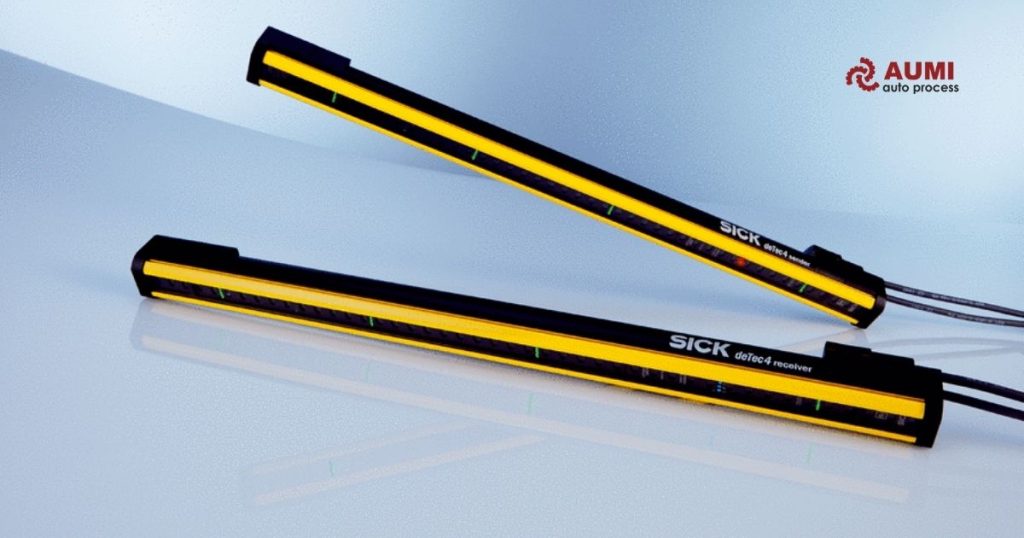

Ví dụ thực tế: Máy ép thủy lực có thời gian dừng t₂ = 180ms, light curtain SICK deTec4 có t₁ = 8ms. Giả sử light curtain có độ phân giải d = 30 mm (bảo vệ bàn tay), theo công thức bổ trợ C = 8 x (d-14), ta có: C = 8 x ( 30 – 14) = 128mm

Khoảng cách lắp đặt tối thiểu:

 S = 1.600 × (0,008 + 0,180) + 128 = 428mm. Tức là phải đặt màn chắn cách điểm nguy hiểm ít nhất 428mm.

Sản phẩm light curtain AUMI đang phân phối

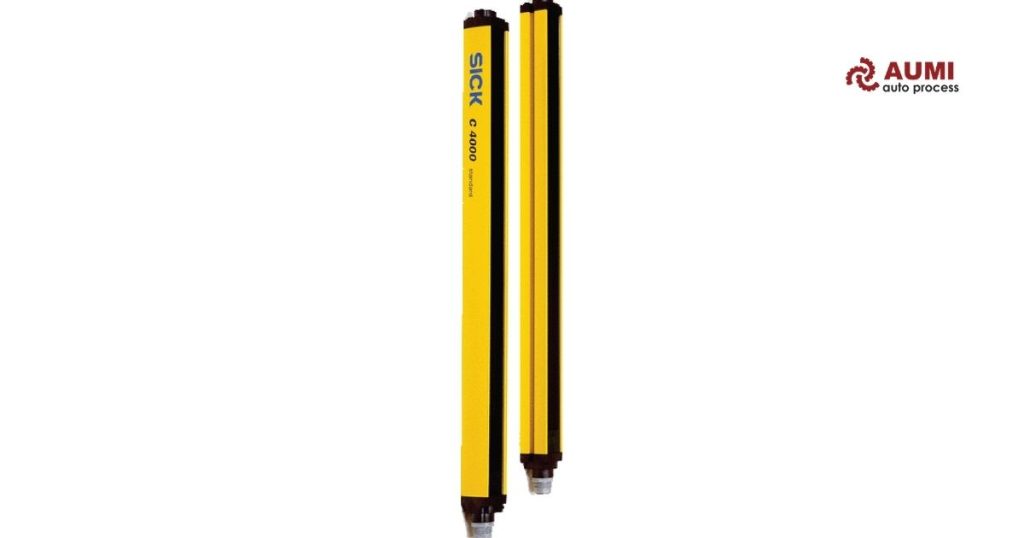

AUMI là đại lý chính thức của SICK Sensor Intelligence tại Việt Nam. Dòng sản phẩm light curtain SICK được đội kỹ thuật AUMI tư vấn phổ biến nhất:

Emergency Stop — Nút Dừng Khẩn Cấp Đúng Chuẩn ISO 13850

Emergency stop (nút dừng khẩn cấp) là thiết bị cho phép người vận hành dừng máy ngay lập tức trong tình huống nguy hiểm. Đây không chỉ là một nút nhấn thông thường — thiết kế, lắp đặt và đấu nối phải tuân thủ tiêu chuẩn ISO 13850 và IEC 60204-1.

Yêu cầu bắt buộc của emergency stop theo tiêu chuẩn

Về thiết kế:

• Màu đỏ trên nền vàng, hình nấm (mushroom-head), đường kính tối thiểu 40mm
• Cơ chế khóa (latching): sau khi nhấn phải khóa lại, không tự nhả — chỉ có thể mở khóa bằng tay (manual reset)
• Tiếp điểm mở trực tiếp (direct opening action — IEC 60947-5-1 Annex K)

Về lắp đặt:

• Phải dễ nhìn thấy và tiếp cận trong mọi vị trí làm việc
• Không được dùng để thay thế cho quy trình dừng máy thông thường (cycle stop)
• Không được dùng khóa liên động (daisy-chain) khi đòi hỏi Category 3, 4 theo ISO 13849 — có nguy cơ fault masking

Về phân loại dừng máy (theo IEC 60204-1):

Lưu ý của kỹ thuật AUMI: Chúng tôi thường khuyến cáo các nhà máy cần rà soát kỹ lại cách đấu nối nút dừng khẩn cấp. Nếu tín hiệu E-Stop chỉ đi vào PLC thông thường mà không qua safety relay riêng biệt, toàn bộ chức năng bảo vệ sẽ mất tác dụng ngay khi PLC gặp sự cố — đúng lúc cần nhất. Đây là lỗi không đạt chuẩn ISO 13849 và tiềm ẩn nguy cơ tai nạn nghiêm trọng.

ISO 13849 — Tiêu Chuẩn Nền Tảng Cho Hệ Thống An Toàn Máy Móc

ISO 13849 là tiêu chuẩn quốc tế do Tổ chức Tiêu chuẩn hóa Quốc tế (ISO) ban hành, quy định phương pháp thiết kế và đánh giá các bộ phận liên quan đến an toàn trong hệ thống điều khiển máy móc. Phiên bản mới nhất là ISO 13849-1:2023.

Performance Level (PL) — Thước đo độ tin cậy an toàn

Tiêu chuẩn ISO 13849 đánh giá hệ thống an toàn qua 5 cấp độ Performance Level (PL) từ PL a (thấp nhất) đến PL e (cao nhất). Cấp độ yêu cầu (PLr) được xác định dựa trên mức độ rủi ro của ứng dụng.

Light curtain và safety relay trong hệ thống ISO 13849

Theo tài liệu kỹ thuật của IDEC và OMRON, thiết bị điện tử như safety light curtain có tích hợp sẵn chức năng tự chẩn đoán (self-diagnosis), giúp đạt Diagnostic Coverage (DC) cao. Trong khi đó, các thiết bị cơ học như công tắc an toàn hay emergency stop thường không có tự chẩn đoán — cần ghép nối với safety relay hoặc safety PLC có tính năng monitoring để đạt PL d hoặc PL e.

Đây là lý do tại sao một hệ thống an toàn hoàn chỉnh không thể chỉ có một thiết bị riêng lẻ — phải là hệ sinh thái gồm sensor → logic device → output device được tính toán đồng bộ.

Thiết Kế Hệ Thống An Toàn Lao Động Theo Từng Ứng Dụng

Ứng dụng 1: Bảo vệ ô robot công nghiệp

Robot công nghiệp là một trong những nguồn rủi ro cao nhất trong nhà máy hiện đại. Hệ thống bảo vệ điển hình gồm:

• Light curtain Type 4, PL e tại tất cả cổng ra vào ô robot
• Safety laser scanner quét toàn bộ diện tích sàn ô làm việc
• Safety interlock switch tại cửa bảo trì (khoá cửa khi robot đang chạy)
• Emergency stop tại ít nhất 2 vị trí: cạnh bảng điều khiển và gần cổng vào

Ứng dụng 2: Bảo vệ máy ép, máy dập

• Safety mat (thảm an toàn) xung quanh khu vực máy ép
• Light curtain resolution 14mm bảo vệ điểm kẹp
• Two-hand control (điều khiển hai tay) — bắt buộc vận hành bằng cả 2 tay, tránh đưa tay vào vùng nguy hiểm khi khởi động

Ứng dụng 3: Bảo vệ băng chuyền và hệ thống conveyor

• Safety sensor quang học tại các điểm chuyển hướng và điểm có nguy cơ kẹp
• Pull-wire emergency stop (dây kéo khẩn cấp) dọc toàn bộ chiều dài băng chuyền — người lao động có thể dừng máy từ bất kỳ vị trí nào

Checklist Đánh Giá Hệ Thống An Toàn Lao Động Nhà Máy

Dưới đây là danh sách kiểm tra nhanh giúp quản lý nhà máy tự đánh giá mức độ an toàn hiện tại:

✅ Thiết bị an toàn cơ bản

• Tất cả vùng nguy hiểm có rào chắn vật lý hoặc safety sensor
• Light curtain (nếu có) đạt Type 4, PL d hoặc PL e
• Emergency stop được lắp đúng vị trí, màu đỏ/vàng, cơ chế khóa
• Tín hiệu emergency stop đi qua safety relay (không phải PLC thường)

✅ Tiêu chuẩn và chứng nhận

• Hệ thống an toàn có tài liệu đánh giá rủi ro (Risk Assessment) theo ISO 12100
• Thiết bị an toàn có chứng nhận TÜV, CE và đạt Performance Level phù hợp
• Có tài liệu hướng dẫn sử dụng và bảo trì bằng tiếng Việt

✅ Vận hành và bảo trì

• Người vận hành được huấn luyện về an toàn máy móc (ít nhất 1 lần/năm)
• Hệ thống an toàn được kiểm tra định kỳ theo lịch bảo trì
• Có quy trình xử lý khi hệ thống an toàn báo lỗi

Chi Phí Đầu Tư và Chi Phí Tai Nạn — Phân Tích ROI

Nhiều doanh nghiệp vẫn xem thiết bị an toàn là chi phí. Thực tế cho thấy điều ngược lại:

Năm 2024, thiệt hại vật chất từ tai nạn lao động cả nước tăng 61,5% chỉ trong một năm — tương đương hàng chục nghìn bộ light curtain có thể được lắp đặt tại các điểm nguy hiểm. (Nguồn: Bộ Lao động – Thương binh và Xã hội, Thông báo 630/TB-BLĐTBXH, 2025)

Câu Hỏi Thường Gặp (FAQ)

Q1: Safety sensor và cảm biến thông thường khác nhau như thế nào?

Safety sensor được thiết kế với cấu trúc kép (dual-channel), tích hợp tự chẩn đoán lỗi và đạt chứng nhận theo IEC 61496 hoặc ISO 13849. Cảm biến thông thường không có các yêu cầu này và không được dùng trong ứng dụng an toàn máy móc.

Q2: Light curtain Type 2 và Type 4 khác nhau thế nào? Loại nào phù hợp cho nhà máy tôi?

Type 4 có mức độ chẩn đoán lỗi cao hơn (DC ≥ 99%), phù hợp cho ứng dụng rủi ro cao như ô robot, máy ép (yêu cầu PL d, PL e). Type 2 dành cho ứng dụng rủi ro trung bình (PL c). Đội kỹ thuật AUMI sẽ tư vấn loại phù hợp dựa trên đánh giá rủi ro thực tế tại nhà máy của bạn.

Q3: ISO 13849 có bắt buộc áp dụng tại Việt Nam không?

Hiện nay ISO 13849 là tiêu chuẩn quốc tế khuyến nghị. Tuy nhiên, Luật An toàn Vệ sinh Lao động 2015 của Việt Nam yêu cầu máy móc phải có biện pháp bảo vệ phù hợp và người sử dụng lao động chịu trách nhiệm về thiết bị an toàn. Với máy móc xuất khẩu sang EU, CE Marking theo Machinery Directive bắt buộc tuân thủ ISO 13849.

Q4: Thời gian lắp đặt hệ thống cảm biến an toàn mất bao lâu?

Một điểm bảo vệ đơn giản (light curtain + safety relay) có thể hoàn thành trong 1 ngày. Hệ thống bảo vệ ô robot hoàn chỉnh thường mất 3–5 ngày thi công và 1 ngày commissioning/kiểm tra. AUMI cung cấp dịch vụ khảo sát, lắp đặt và cấu hình trọn gói.

Q5: AUMI có cung cấp dịch vụ bảo trì định kỳ cho hệ thống safety sensor không?

Có. AUMI cung cấp hợp đồng bảo trì định kỳ hàng năm cho toàn bộ hệ thống an toàn, bao gồm kiểm tra chức năng, đo thời gian dừng máy thực tế, và cập nhật tài liệu theo dõi theo yêu cầu của tiêu chuẩn ISO 13849.

Tổng kết

An toàn lao động nhà máy không thể chỉ dừng ở biển cảnh báo hay quy trình trên giấy. Hệ thống cảm biến an toàn — từ safety sensor, light curtain đến emergency stop — là lớp bảo vệ vật lý, chủ động và đo lường được, được thiết kế tuân theo tiêu chuẩn ISO 13849 để đảm bảo hoạt động đúng ngay cả khi có sự cố thiết bị.

Với hơn 15 năm kinh nghiệm triển khai hệ thống an toàn tại các nhà máy Việt Nam, đội ngũ kỹ thuật AUMI — đại lý chính thức SICK Sensor Intelligence tại Việt Nam — sẵn sàng đồng hành cùng doanh nghiệp bạn trong việc xây dựng môi trường làm việc an toàn, tuân thủ tiêu chuẩn và hiệu quả sản xuất.
